《电渣压力焊施工技术交底.docx》由会员分享，可在线阅读，更多相关《电渣压力焊施工技术交底.docx（1页珍藏版）》请在第壹文秘上搜索。

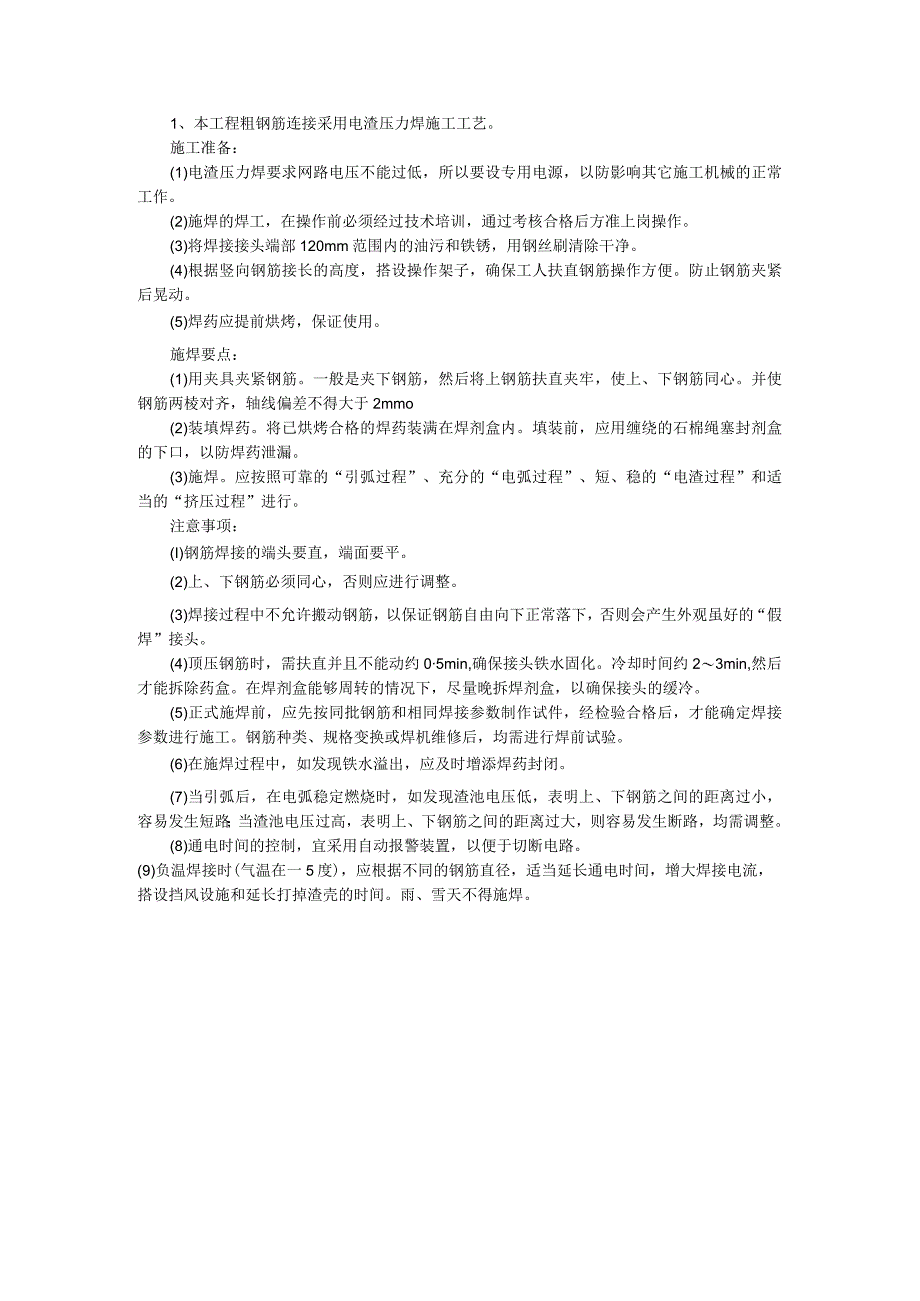

1、1、本工程粗钢筋连接采用电渣压力焊施工工艺。施工准备：(1)电渣压力焊要求网路电压不能过低，所以要设专用电源，以防影响其它施工机械的正常工作。(2)施焊的焊工，在操作前必须经过技术培训，通过考核合格后方准上岗操作。(3)将焊接接头端部120mm范围内的油污和铁锈，用钢丝刷清除干净。(4)根据竖向钢筋接长的高度，搭设操作架子，确保工人扶直钢筋操作方便。防止钢筋夹紧后晃动。(5)焊药应提前烘烤，保证使用。施焊要点：(1)用夹具夹紧钢筋。一般是夹下钢筋，然后将上钢筋扶直夹牢，使上、下钢筋同心。并使钢筋两棱对齐，轴线偏差不得大于2mmo(2)装填焊药。将已烘烤合格的焊药装满在焊剂盒内。填装前，应用缠绕
2、的石棉绳塞封剂盒的下口，以防焊药泄漏。(3)施焊。应按照可靠的“引弧过程”、充分的“电弧过程”、短、稳的“电渣过程”和适当的“挤压过程”进行。注意事项：(I)钢筋焊接的端头要直，端面要平。(2)上、下钢筋必须同心，否则应进行调整。(3)焊接过程中不允许搬动钢筋，以保证钢筋自由向下正常落下，否则会产生外观虽好的“假焊”接头。(4)顶压钢筋时，需扶直并且不能动约05min,确保接头铁水固化。冷却时间约23min,然后才能拆除药盒。在焊剂盒能够周转的情况下，尽量晚拆焊剂盒，以确保接头的缓冷。(5)正式施焊前，应先按同批钢筋和相同焊接参数制作试件，经检验合格后，才能确定焊接参数进行施工。钢筋种类、规格变换或焊机维修后，均需进行焊前试验。(6)在施焊过程中，如发现铁水溢出，应及时增添焊药封闭。(7)当引弧后，在电弧稳定燃烧时，如发现渣池电压低，表明上、下钢筋之间的距离过小，容易发生短路；当渣池电压过高，表明上、下钢筋之间的距离过大，则容易发生断路，均需调整。(8)通电时间的控制，宜采用自动报警装置，以便于切断电路。(9)负温焊接时(气温在一5度)，应根据不同的钢筋直径，适当延长通电时间，增大焊接电流，搭设挡风设施和延长打掉渣壳的时间。雨、雪天不得施焊。
