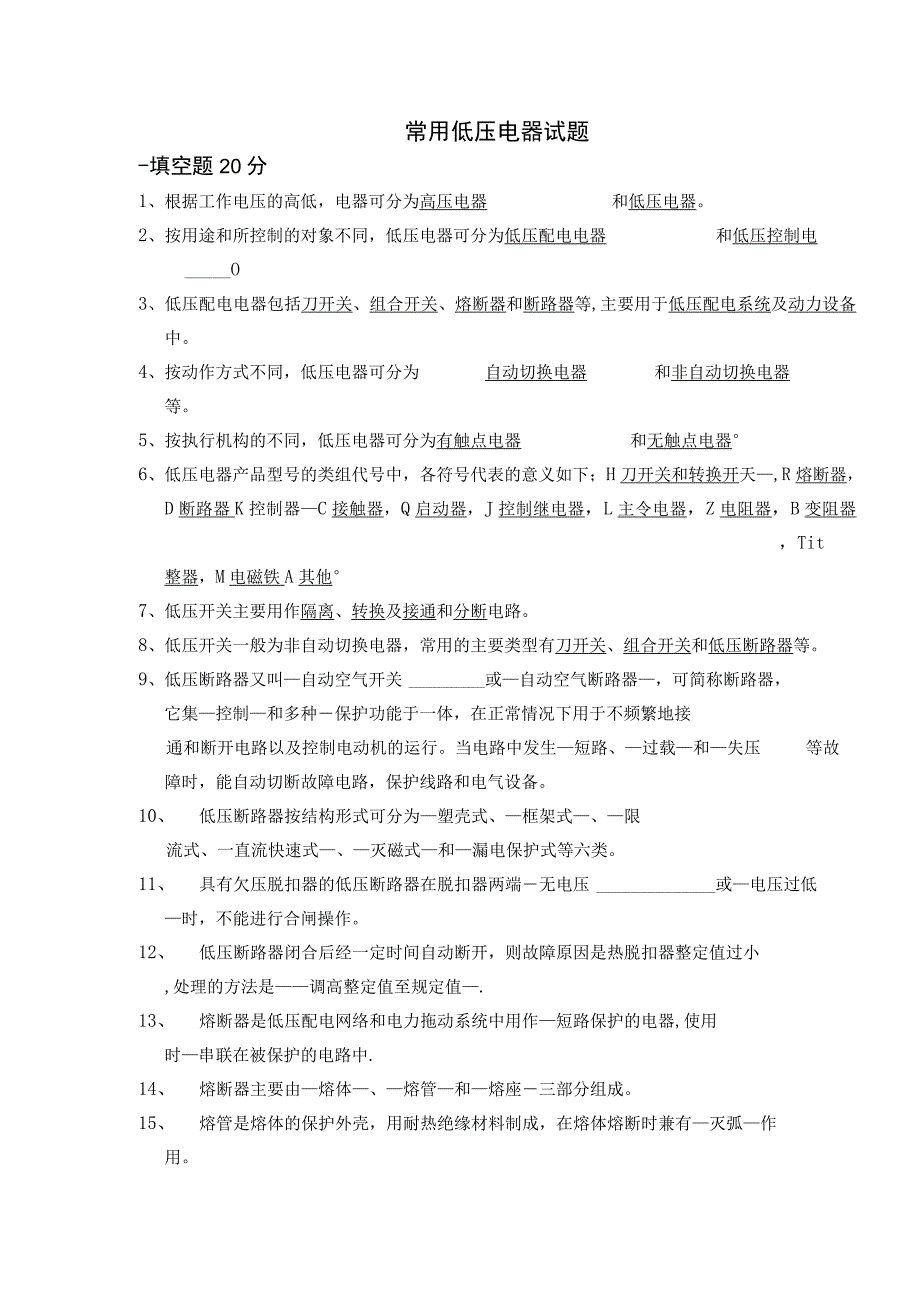

1、常用低压电器试题-填空题20分1、根据工作电压的高低，电器可分为高压电器和低压电器。2、按用途和所控制的对象不同，低压电器可分为低压配电电器和低压控制电O3、低压配电电器包括刀开关、组合开关、熔断器和断路器等,主要用于低压配电系统及动力设备中。4、按动作方式不同，低压电器可分为自动切换电器和非自动切换电器等。5、按执行机构的不同，低压电器可分为有触点电器和无触点电器6、低压电器产品型号的类组代号中，各符号代表的意义如下；H刀开关和转换开天,R熔断器，D断路器K控制器C接触器，Q启动器，J控制继电器，L主令电器，Z电阻器，B变阻器，Tit整器，M电磁铁A其他7、低压开关主要用作隔离、转换及接通和

2、分断电路。8、低压开关一般为非自动切换电器，常用的主要类型有刀开关、组合开关和低压断路器等。9、低压断路器又叫自动空气开关或自动空气断路器，可简称断路器，它集控制和多种保护功能于一体，在正常情况下用于不频繁地接通和断开电路以及控制电动机的运行。当电路中发生短路、过载和失压等故障时，能自动切断故障电路，保护线路和电气设备。10、 低压断路器按结构形式可分为塑壳式、框架式、限流式、一直流快速式、灭磁式和漏电保护式等六类。11、 具有欠压脱扣器的低压断路器在脱扣器两端无电压或电压过低时，不能进行合闸操作。12、 低压断路器闭合后经一定时间自动断开，则故障原因是热脱扣器整定值过小,处理的方法是调高整定

3、值至规定值.13、 熔断器是低压配电网络和电力拖动系统中用作短路保护的电器,使用时串联在被保护的电路中.14、 熔断器主要由熔体、熔管和熔座三部分组成。15、 熔管是熔体的保护外壳，用耐热绝缘材料制成，在熔体熔断时兼有灭弧作用。16、 如果熔断器的实际工作电压超过额定电压，熔体熔断时可能会发生.电弧不能熄灭的危险。17、 按结构形式划分熔断器可分为一半封闭插入式、无填料封闭管式、有填料封闭管式和自复式四类。18、 RLl系列螺旋式熔断器属有填料封闭管式,它主要由瓷帽、熔断管、瓷套、上接线座、下接线座及瓷底等组成。19、 在RLl系列螺旋式熔断器中，熔丝的周围充填着石英砂以增强灭弧性能。20、

4、快速熔断器又叫半导体器件保护用熔断器,主要用于半导体功率元件的过流保护。21、 自复式熔断器的熔体是应用非线性电阻元件制成。22、 熔断器作隔离目的使用时，应安装在控制开关的电源进线端，而仅作短路保护使用，应接在控制开关的出线端。23、 常用的主令电器有按钮、位置开关、万能转换开关和主令控制器等。24、 因为按钮的触头容量一般不超过5A,因此一般情况下不用它直接控制主电路的通断,而是在控制电路中发出指令信号去控制接触器、继电器等电器,再由它们去控制主电路的通断.功能转换或电气连锁。25、 按在不受外力作用时触头的分合状态划分，按钮分为常开按钮、常闭按钮和复合按钮。26、 为了便于操作人员识别，

5、避免发生误操作，生产中用不同的颜色和符号标志区分按钮的功能。27、 行程开关与按钮的区别在于：行程开关不是靠手指的按压而是利用生产机械运动部件的碰压而使触头动作,从而将机械信号转变为电信号，用以控制机械动作或用作程序控制28、 行程开关主要由触头系统、操作机构和外壳组成。29、 行程开关的触头动作方式有蠕动型和瞬动型两种。30、 行程开关动作后的触头复位方式有自动复位和非自动复位两种。31、 瞬时型行程开关的触头动作速度与挡铁的移动速度无关，性能优于蠕动型。32、 按工作原理，接近开关有高频振荡型（电感型）、光电型、电容式霍尔型、超声波型、热释电式和电磁感应型等多种类型，其中以高频振荡型（电感

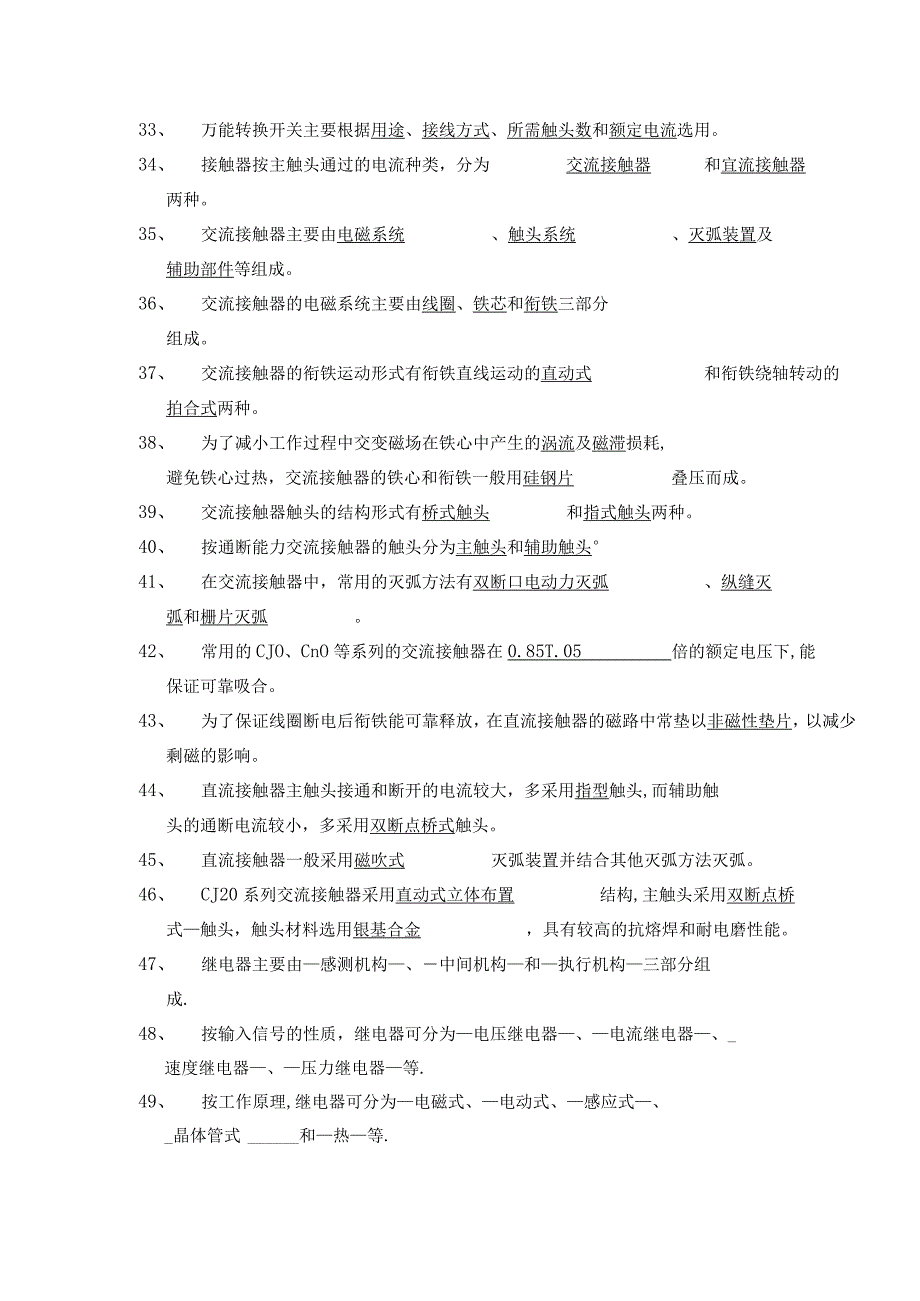

6、型）最为常用。33、 万能转换开关主要根据用途、接线方式、所需触头数和额定电流选用。34、 接触器按主触头通过的电流种类，分为交流接触器和宜流接触器两种。35、 交流接触器主要由电磁系统、触头系统、灭弧装置及辅助部件等组成。36、 交流接触器的电磁系统主要由线圈、铁芯和衔铁三部分组成。37、 交流接触器的衔铁运动形式有衔铁直线运动的直动式和衔铁绕轴转动的拍合式两种。38、 为了减小工作过程中交变磁场在铁心中产生的涡流及磁滞损耗,避免铁心过热，交流接触器的铁心和衔铁一般用硅钢片叠压而成。39、 交流接触器触头的结构形式有桥式触头和指式触头两种。40、 按通断能力交流接触器的触头分为主触头和辅助触

7、头41、 在交流接触器中，常用的灭弧方法有双断口电动力灭弧、纵缝灭弧和栅片灭弧。42、 常用的CJO、CnO等系列的交流接触器在0.85T.05倍的额定电压下,能保证可靠吸合。43、 为了保证线圈断电后衔铁能可靠释放，在直流接触器的磁路中常垫以非磁性垫片，以减少剩磁的影响。44、 直流接触器主触头接通和断开的电流较大，多采用指型触头,而辅助触头的通断电流较小，多采用双断点桥式触头。45、 直流接触器一般采用磁吹式灭弧装置并结合其他灭弧方法灭弧。46、 CJ20系列交流接触器采用直动式立体布置结构,主触头采用双断点桥式触头，触头材料选用银基合金，具有较高的抗熔焊和耐电磨性能。47、 继电器主要由

8、感测机构、中间机构和执行机构三部分组成.48、 按输入信号的性质，继电器可分为电压继电器、电流继电器、_速度继电器、压力继电器等.49、 按工作原理,继电器可分为电磁式、电动式、感应式、_晶体管式和热等.50、 热继电器是利用流过继电器的电流所产生的热效应而反时限动作的继电器,主要用于电动机过载保护、_断相保护、电流不平衡运行的保护及其他电器设备一发热状态的控制.51、 所谓反时限动作是指电器的动作时间随通过电路电流的增加而缩短.52热继电器的形式有多种,其中双金属片式应用最多.53、 热继电器主要由热元件、动作机构、触头系统、_电流整定装置复位机构和温度补偿元件等部分组成.54、 对定子绕组

9、接成Y的电动机的过载保护,可选用不带断相保护的热继电器,而对定子绕组接成的电动机的过载保护，必须选用一带断相保护的热继电器.55、 热继电器的复位方式手动和自动两种.56、 热继电器自动复位的时间一般要求不大于_5min,手动复位时间不大于2min.57、 一般情况下.热继电器热元件的整定电流为电动机额定电流的0.95-1.05倍,但如果电动机拖动的是冲击性负载或启动时间较长及拖动的设备不允许停车的场合，热继电器的整定电流值可取电动机额定电流的1.1T.5倍.如果电动机的过载能力较差,热继电器的整定电流可取电动机额定电流的_0.6-0.8倍.58、 常用的时间继电器主要有电磁式、电动式、.空气

10、阻尼式、晶体管式等.59、 晶体管时间继电器也称为半导体时间继电器或电子式时间继电器,它具有一机构简单、_延时范围广、精度高、消耗功率小调整方便及寿命长等优点,其应用越来越广泛.60、 中间继电器是用来增加控制电路中的信号数量或将信号放大的继电器，其输入信号是一信号的通电和断电输出信号是触头的动作61、 与交流接触器相比，中间继电器的触头对数多一,且没有主辅之分,各对触头允许通过的电流大小相同，多数为5A.62、 中间继电器主要依据被控制电路的电压等级、所需触头的数量、_种类容量等要求进行选用.63、 由于电流继电器的线圈使用时串联在被测电路中，因此电流继电器的线圈匝数要少.、线径_要粗、阻抗

11、要小一64、 电流继电器分为过电流继电器和欠电流继电器两种.65、 过电流继电器主要用于频繁启动和重载启动的场合,作为电动机和主电路的一过载一和短路保护.66、 欠电流继电器的动作电流一般为线圈额定电流的30-65%,释放电流一般为线圈额定电流的10-20%o67、 输入量为一电压一的继电器叫电压继电器，使用时电压继电器的线圈并联在被测电路中，因此线圈的导线细，匝数多,阻抗大68、 电压继电器主要依据电器的线圈的额定电压.、触头的数目和种类进行选用.69、 速度继电器是反映转速和转向的继电器,主要作用是以旋转速度的快慢为指令信号，与接触器配合实现对电动机的反接制动控制，故又称一反接制动继电器.

12、70、 JYl型速度继电器主要由一定子转子、_可动支架、触头系统和端盖等部分组成。71、 速度继电器的动作转速一般不低于100-300rmin,复位转速约在100r/min以下。72、 固态继电器又叫半导体继电器是应用半导体器件组成的继电器。73、 固态继电器至少由输入电路、驱动电路和输出电路三部分组成。74、 凸轮控制器的触头分合情况.通常用触头分合表来表示。75、 凸轮控制器主要根据所控制电动机的容量、额定电压、额定电流工作制、和控制位置数目等来选择。76、 电路图一般分为电源电路、主电路和辅助电路三部分.77、 电路图中的电源电路画成水平线，三相交流电源相序LI,、L2、L3自上而下依次

13、排列画出,线中N和保护地线PE依次画在相线之下.直流电源端在上，-端在下画出.电源开关要水平画出.78、 主电路是指受电的动力装置及控制、保护电器的支路等，他通过的是电动机的工作电流，电流较大，主电路要垂直电源电路画在电路图左侧。79、 辅助电路一般包括：控制主电路工作状态控制电路；显示主电路工作状态的指示电路；提供机床设备局部照明的照明电路等。辅助电路通过的电流都较小，一般不超过5A。80、 画电路图时，控制电路、指示电路、照明电路要跨接在两相电源线之间,依次垂直画在主电路的右侧,且电路中的耗能元件与下边电源线相连，画在电路的下方,而电器的触头画在耗能元件与上边电源线之间。81、 电路图中，

14、各电器的触头位置都按电路未通电或电器未受外力作用时的常态位置画出,分析原理时，应从触头的常态位置出发。82、 电路图中，同一电路的各元件不按它们的实际位置画在一起,而是按其线路中所起的作用分别画在不同的电路中,但它们的动作却是相互天联的,必须标注相同的文字符号。83、 电路图中有直接电联系的交叉导线连接点要用小黑圆点表示;无直接电联系的交叉导线连接点则不画小黑圆点。84、 在进行电气控制线路安装时，主电路导线的截面要根据电动机容量进行选配；控制电路导线一般采用截面为1mm2的塑铜线；按钮线一般采用截面为_0.75un2的塑铜线(BVR);接地线一般采用截面不小于1.5mm2的塑铜线(BVR)85、 线路安装接线时，必须先接一负载一端，后接电源端；先接一接地线，后接三相电源线86、 通电试车完毕，停转，切断电源后，应先切除一三相电源线,再拆除电动机线。87、 电动机及按钮的金属外壳必须可靠接地.88、 电源进线应接在螺旋式熔断器的下接线座上，出线应接在一上接线座上。89热继电器的热元件要串接在主电路中，常闭触头要串接在控制电路中。90、测量法是利用电工工具和仪表对线路进行带电或断电测量，来找出故障点的有效方法。四、问
