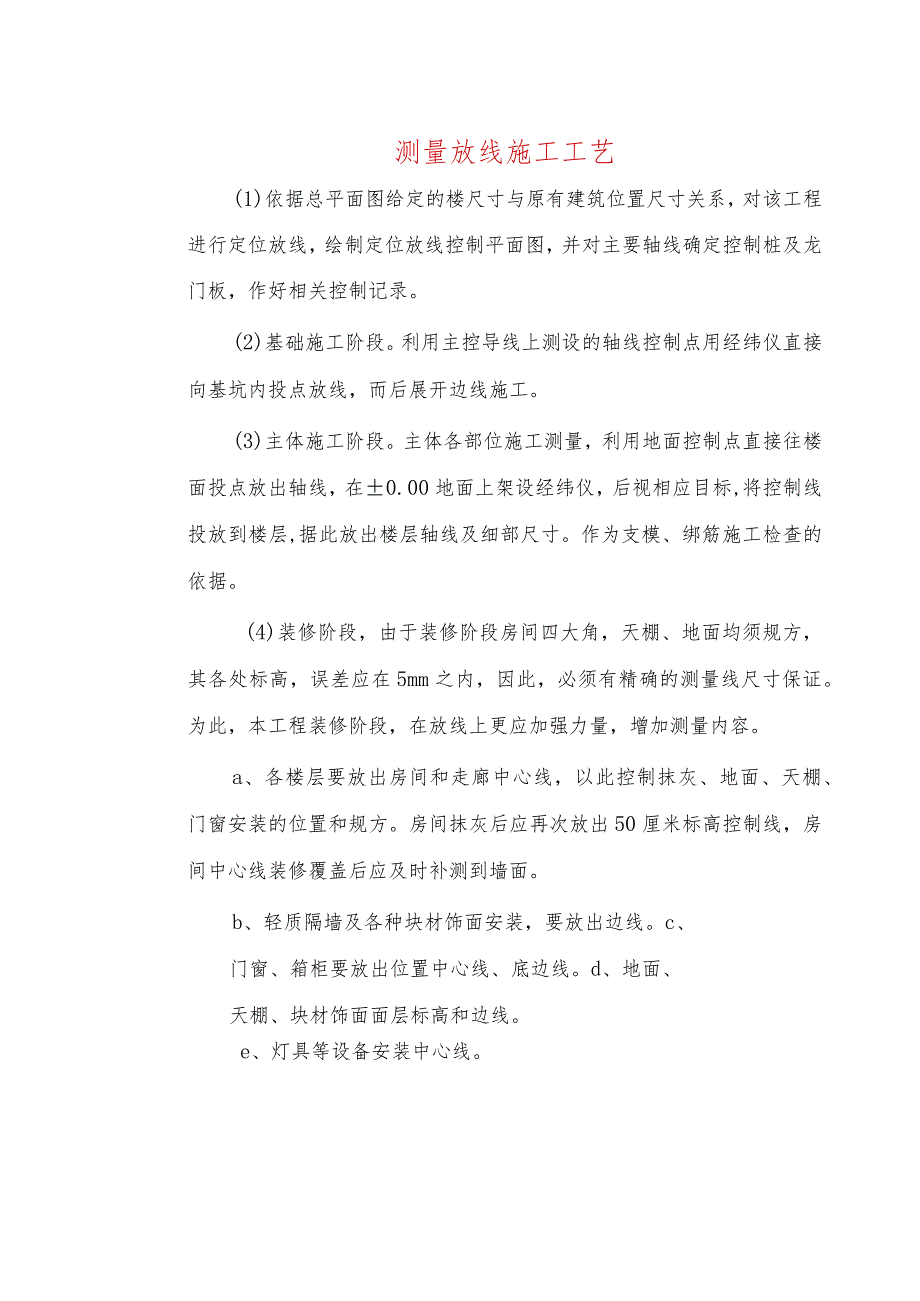

测量放线施工工艺.docx_第1页
第1页 / 共2页

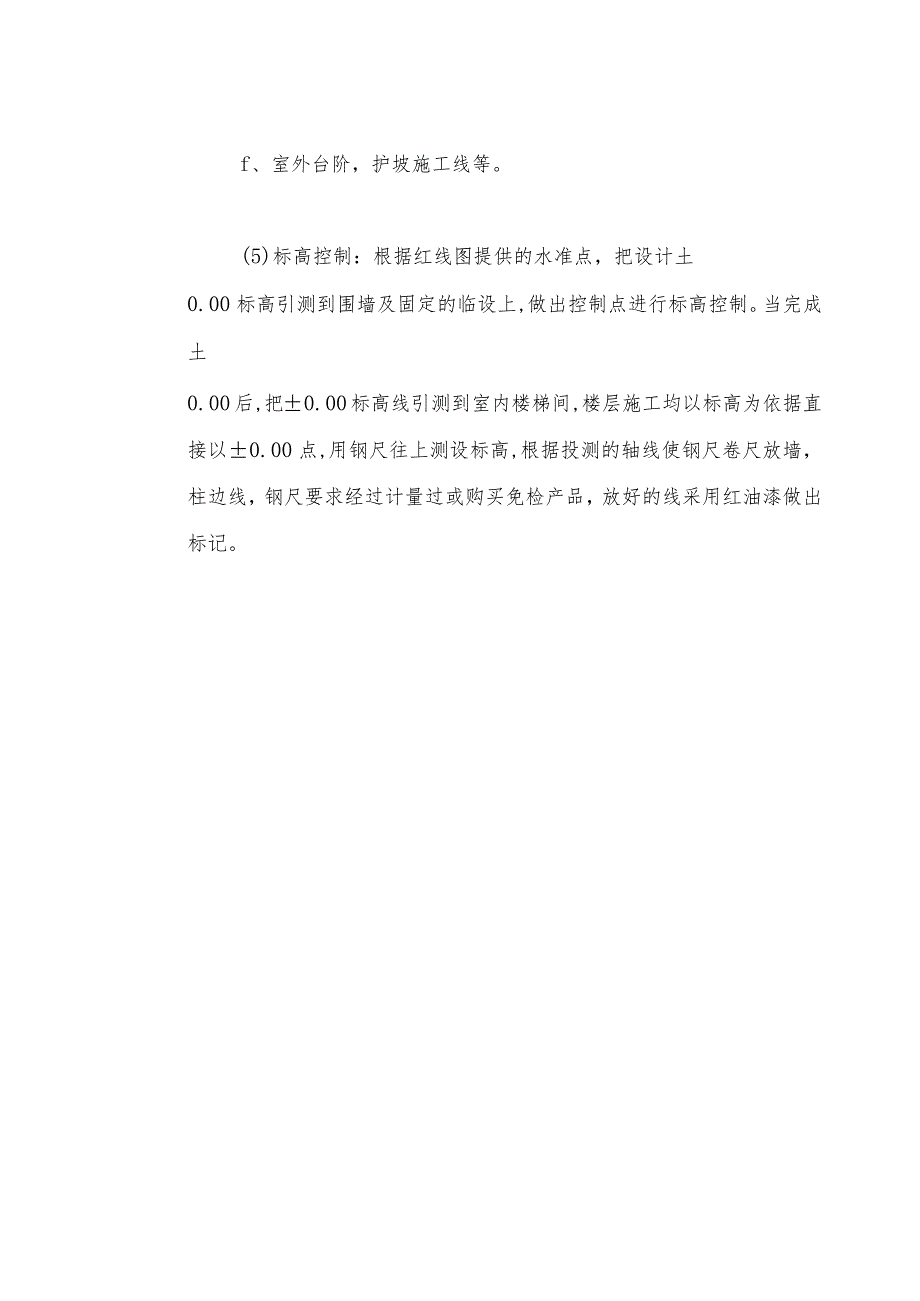

测量放线施工工艺.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《测量放线施工工艺.docx》由会员分享,可在线阅读,更多相关《测量放线施工工艺.docx(2页珍藏版)》请在第壹文秘上搜索。

1、测量放线施工工艺(1)依据总平面图给定的楼尺寸与原有建筑位置尺寸关系,对该工程进行定位放线,绘制定位放线控制平面图,并对主要轴线确定控制桩及龙门板,作好相关控制记录。(2)基础施工阶段。利用主控导线上测设的轴线控制点用经纬仪直接向基坑内投点放线,而后展开边线施工。(3)主体施工阶段。主体各部位施工测量,利用地面控制点直接往楼面投点放出轴线,在0.00地面上架设经纬仪,后视相应目标,将控制线投放到楼层,据此放出楼层轴线及细部尺寸。作为支模、绑筋施工检查的依据。(4)装修阶段,由于装修阶段房间四大角,天棚、地面均须规方,其各处标高,误差应在5mm之内,因此,必须有精确的测量线尺寸保证。为此,本工程

2、装修阶段,在放线上更应加强力量,增加测量内容。a、各楼层要放出房间和走廊中心线,以此控制抹灰、地面、天棚、门窗安装的位置和规方。房间抹灰后应再次放出50厘米标高控制线,房间中心线装修覆盖后应及时补测到墙面。b、轻质隔墙及各种块材饰面安装,要放出边线。c、门窗、箱柜要放出位置中心线、底边线。d、地面、天棚、块材饰面面层标高和边线。e、灯具等设备安装中心线。f、室外台阶,护坡施工线等。(5)标高控制:根据红线图提供的水准点,把设计土0.00标高引测到围墙及固定的临设上,做出控制点进行标高控制。当完成土0.00后,把0.00标高线引测到室内楼梯间,楼层施工均以标高为依据直接以0.00点,用钢尺往上测设标高,根据投测的轴线使钢尺卷尺放墙,柱边线,钢尺要求经过计量过或购买免检产品,放好的线采用红油漆做出标记。
