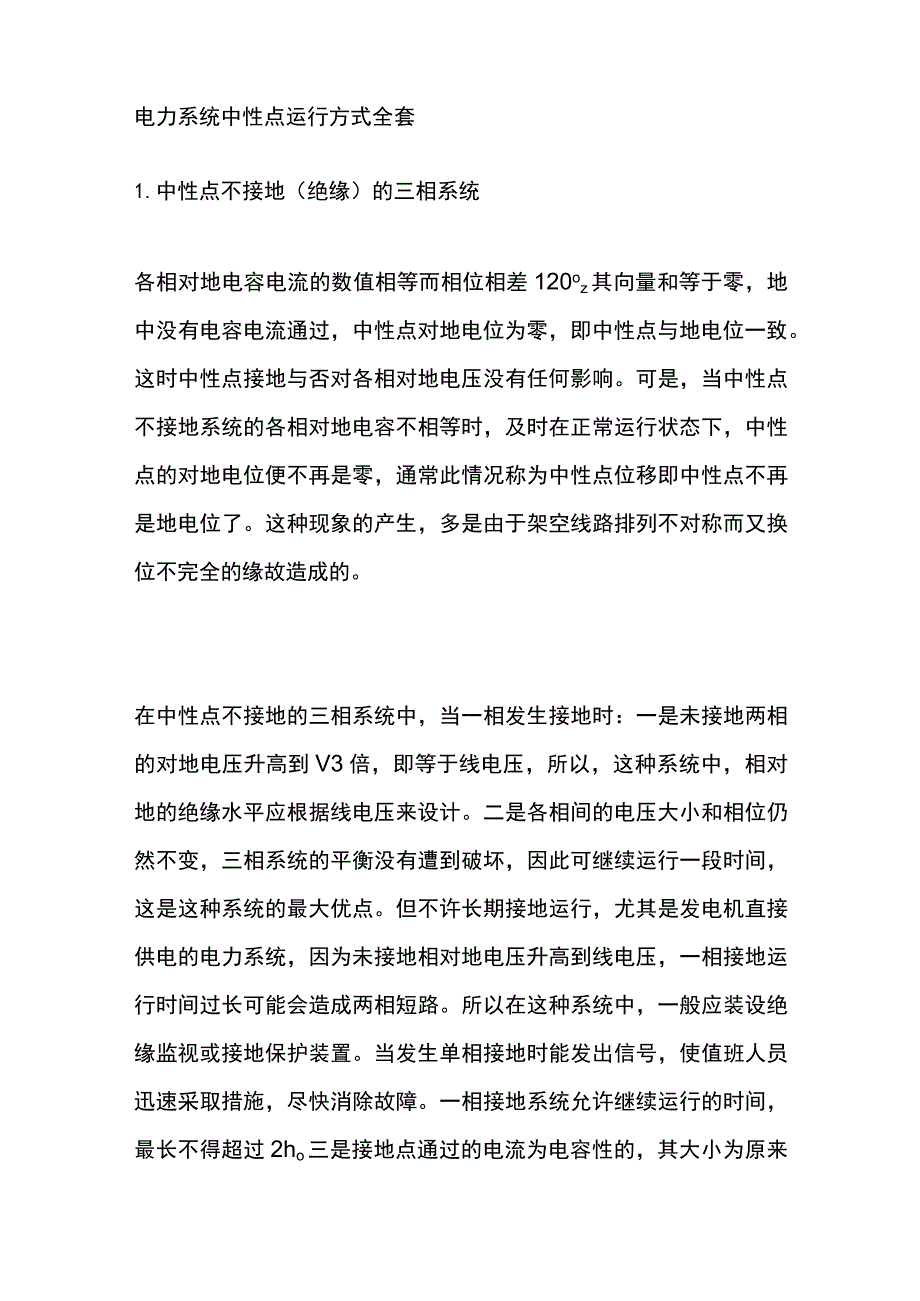

电力系统中性点运行方式全套.docx_第1页
第1页 / 共5页

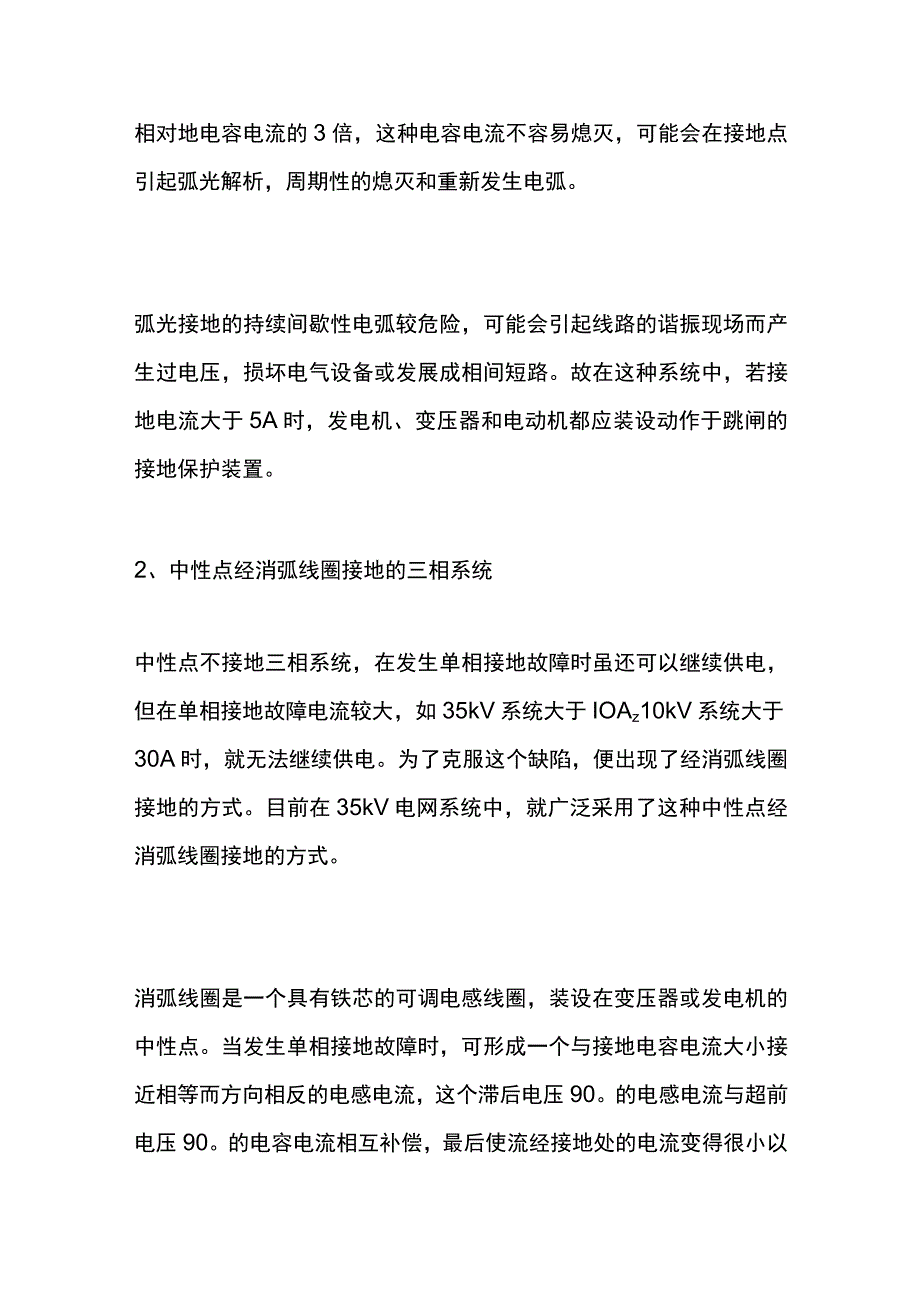

电力系统中性点运行方式全套.docx_第2页
第2页 / 共5页

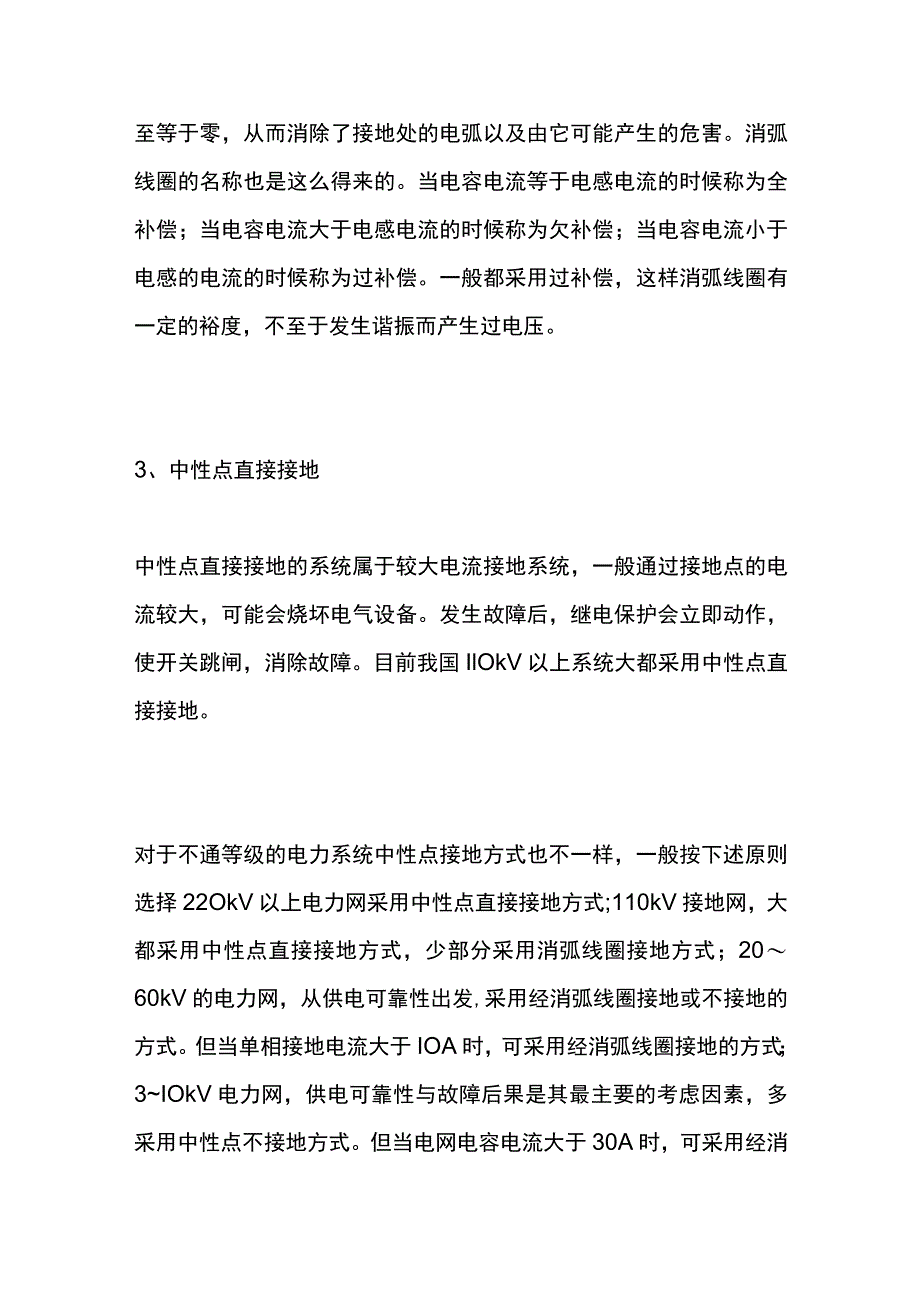

电力系统中性点运行方式全套.docx_第3页
第3页 / 共5页
电力系统中性点运行方式全套.docx_第4页
第4页 / 共5页
电力系统中性点运行方式全套.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《电力系统中性点运行方式全套.docx》由会员分享,可在线阅读,更多相关《电力系统中性点运行方式全套.docx(5页珍藏版)》请在第壹文秘上搜索。

1、电力系统中性点运行方式全套1.中性点不接地(绝缘)的三相系统各相对地电容电流的数值相等而相位相差120oz其向量和等于零,地中没有电容电流通过,中性点对地电位为零,即中性点与地电位一致。这时中性点接地与否对各相对地电压没有任何影响。可是,当中性点不接地系统的各相对地电容不相等时,及时在正常运行状态下,中性点的对地电位便不再是零,通常此情况称为中性点位移即中性点不再是地电位了。这种现象的产生,多是由于架空线路排列不对称而又换位不完全的缘故造成的。在中性点不接地的三相系统中,当一相发生接地时:一是未接地两相的对地电压升高到V3倍,即等于线电压,所以,这种系统中,相对地的绝缘水平应根据线电压来设计。

2、二是各相间的电压大小和相位仍然不变,三相系统的平衡没有遭到破坏,因此可继续运行一段时间,这是这种系统的最大优点。但不许长期接地运行,尤其是发电机直接供电的电力系统,因为未接地相对地电压升高到线电压,一相接地运行时间过长可能会造成两相短路。所以在这种系统中,一般应装设绝缘监视或接地保护装置。当发生单相接地时能发出信号,使值班人员迅速采取措施,尽快消除故障。一相接地系统允许继续运行的时间,最长不得超过2ho三是接地点通过的电流为电容性的,其大小为原来相对地电容电流的3倍,这种电容电流不容易熄灭,可能会在接地点引起弧光解析,周期性的熄灭和重新发生电弧。弧光接地的持续间歇性电弧较危险,可能会引起线路的

3、谐振现场而产生过电压,损坏电气设备或发展成相间短路。故在这种系统中,若接地电流大于5A时,发电机、变压器和电动机都应装设动作于跳闸的接地保护装置。2、中性点经消弧线圈接地的三相系统中性点不接地三相系统,在发生单相接地故障时虽还可以继续供电,但在单相接地故障电流较大,如35kV系统大于IOAz10kV系统大于30A时,就无法继续供电。为了克服这个缺陷,便出现了经消弧线圈接地的方式。目前在35kV电网系统中,就广泛采用了这种中性点经消弧线圈接地的方式。消弧线圈是一个具有铁芯的可调电感线圈,装设在变压器或发电机的中性点。当发生单相接地故障时,可形成一个与接地电容电流大小接近相等而方向相反的电感电流,

4、这个滞后电压90。的电感电流与超前电压90。的电容电流相互补偿,最后使流经接地处的电流变得很小以至等于零,从而消除了接地处的电弧以及由它可能产生的危害。消弧线圈的名称也是这么得来的。当电容电流等于电感电流的时候称为全补偿;当电容电流大于电感电流的时候称为欠补偿;当电容电流小于电感的电流的时候称为过补偿。一般都采用过补偿,这样消弧线圈有一定的裕度,不至于发生谐振而产生过电压。3、中性点直接接地中性点直接接地的系统属于较大电流接地系统,一般通过接地点的电流较大,可能会烧坏电气设备。发生故障后,继电保护会立即动作,使开关跳闸,消除故障。目前我国IlOkV以上系统大都采用中性点直接接地。对于不通等级的

5、电力系统中性点接地方式也不一样,一般按下述原则选择22OkV以上电力网采用中性点直接接地方式;110kV接地网,大都采用中性点直接接地方式,少部分采用消弧线圈接地方式;2060kV的电力网,从供电可靠性出发,采用经消弧线圈接地或不接地的方式。但当单相接地电流大于IOA时,可采用经消弧线圈接地的方式;3IOkV电力网,供电可靠性与故障后果是其最主要的考虑因素,多采用中性点不接地方式。但当电网电容电流大于30A时,可采用经消弧线圈接地或经电阻接地的方式;IkV以下,即220/380V三相四线制低压电力网,从安全观点出发,均采用中性点直接接地的方式,这样可以防止一相接地时换线超过250V的危险(对地

6、)电压。特殊场所,如爆炸危险场所或矿下,也有采用中性点不接地的。这时一相或中性点应有击穿熔断器,以防止高压窜入低压所引起的危险。4、中性点接地的优越性在220/380V三相四线制低压配电网络中酒己电变压器的中性点大都实行工作接地。这主要是因为这样做具有下述优越性:一是正常供电情况下能维持相线的对地电压不变,从而可向外(对负载)提供220/380V这两种不同的电压,以满足单相220V(如电灯、电热)及三相380V(如电动机)不同的用电需要。二是若中性点不接地,则当发生单相接地的情况时,另外两相的对地电压便升高为相电压的几倍。中性点接地后,另两相的对地电压便仍为相电压。这样,即能减小人体的接触电压

7、,同时还可适当降低对电气设备的绝缘要求,有利于制造及降低造价。三是可以避免高压电窜到低压侧的危险。实行上述接地后,万一高低压线圈间绝缘损坏而引起严重漏电甚至短路时,高压电便可经该接地装置构成闭合回路,使上一级保护动作跳闸而切断电源,从而可以避免低压侧工作人员遭受高压电的伤害或造成设备损坏。所以,低压电网的配电中性点一般都要实行直接接地。中性点有电源中性点与负载中性点之分。它是在三相电源或负载按Y型联接时才出现。对电源而言,凡三相线圈的首端或尾端连接在一起的共同连接点,称电源中性点,简称中点;而由电源中性点引出的导线便称中性线,简称中线,常用N表示。三相四线制中性点不接地系统和三相四线制中性点接地系统。一般情况下,当中性点接地时,则称为零线;若不接地时,则称为中线。配电系统的三点共同接地。为防止电网遭受过电压的危害,通常将变压器的中性点,变压器的外壳,以及避雷器的接地引下线共同于一个接地装置相连接,又称三点共同接地。这样可以保障变压器的安全运行。当遭受雷击时,避雷器动作,变压器外壳上只剩下避雷器的残压,减少了接地体上的那部分电压。
