《砼结构工程质量常见问题治理范本.docx》由会员分享，可在线阅读，更多相关《砼结构工程质量常见问题治理范本.docx（6页珍藏版）》请在第壹文秘上搜索。

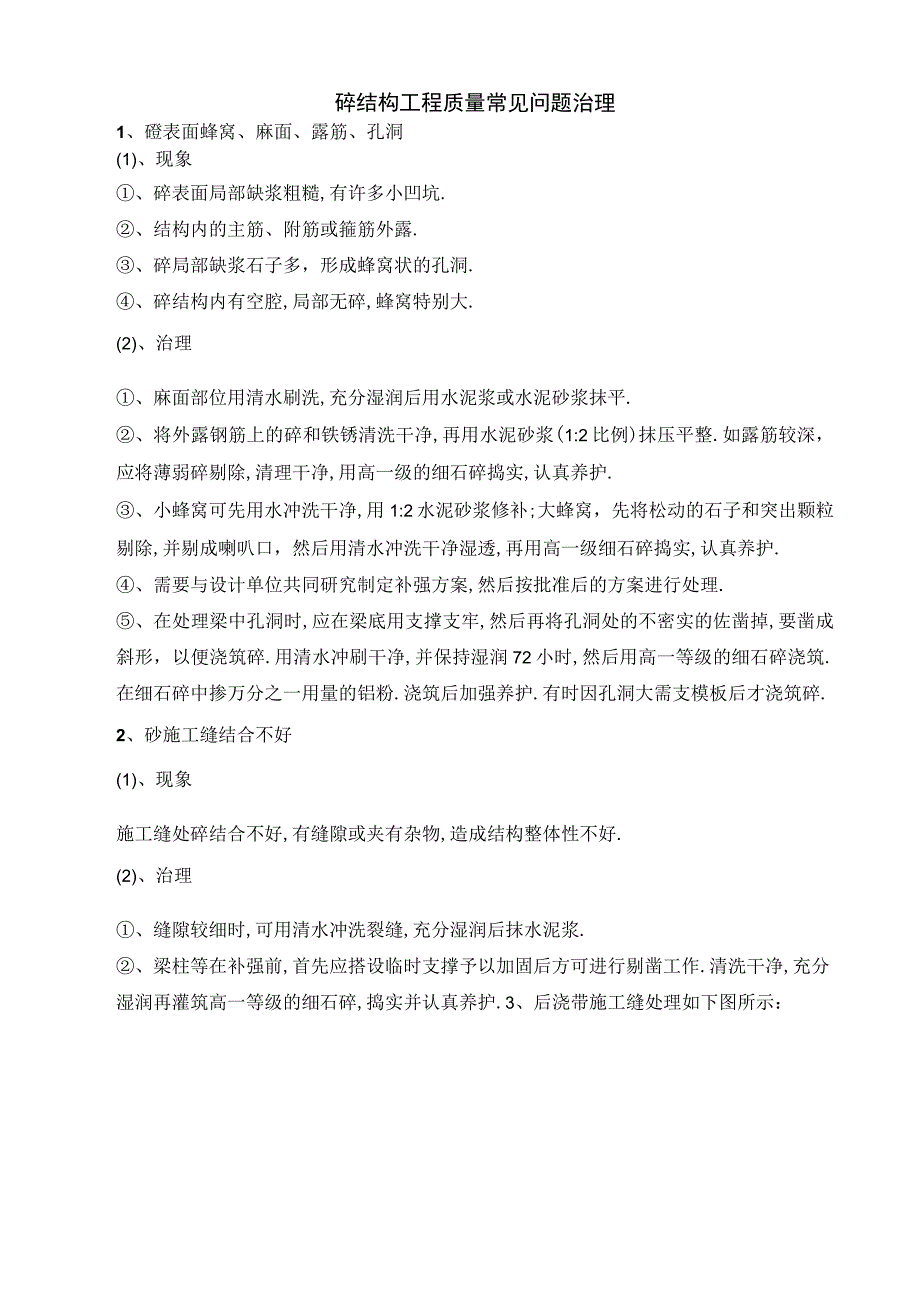

1、碎结构工程质量常见问题治理1、磴表面蜂窝、麻面、露筋、孔洞(1)、现象、碎表面局部缺浆粗糙,有许多小凹坑.、结构内的主筋、附筋或箍筋外露.、碎局部缺浆石子多，形成蜂窝状的孔洞.、碎结构内有空腔,局部无碎,蜂窝特别大.(2)、治理、麻面部位用清水刷洗,充分湿润后用水泥浆或水泥砂浆抹平.、将外露钢筋上的碎和铁锈清洗干净,再用水泥砂浆(1:2比例)抹压平整.如露筋较深，应将薄弱碎剔除,清理干净,用高一级的细石碎捣实,认真养护.、小蜂窝可先用水冲洗干净,用1:2水泥砂浆修补;大蜂窝，先将松动的石子和突出颗粒剔除,并剔成喇叭口，然后用清水冲洗干净湿透,再用高一级细石碎捣实,认真养护.、需要与设计单位共同

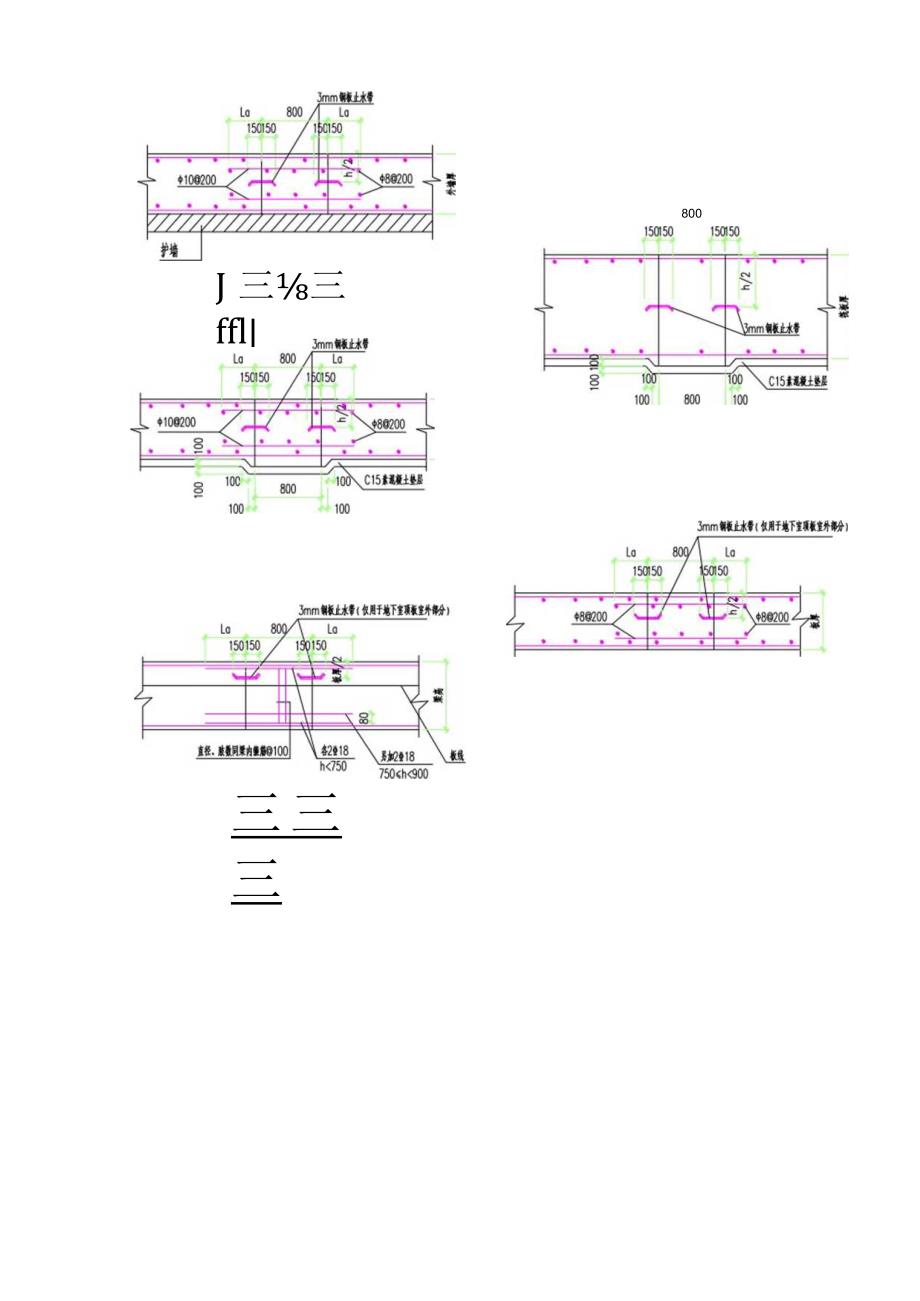

2、研究制定补强方案,然后按批准后的方案进行处理.、在处理梁中孔洞时,应在梁底用支撑支牢,然后再将孔洞处的不密实的佐凿掉,要凿成斜形，以便浇筑碎.用清水冲刷干净,并保持湿润72小时,然后用高一等级的细石碎浇筑.在细石碎中掺万分之一用量的铝粉.浇筑后加强养护.有时因孔洞大需支模板后才浇筑碎.2、砂施工缝结合不好(1)、现象施工缝处碎结合不好,有缝隙或夹有杂物,造成结构整体性不好.(2)、治理、缝隙较细时,可用清水冲洗裂缝,充分湿润后抹水泥浆.、梁柱等在补强前,首先应搭设临时支撑予以加固后方可进行剔凿工作.清洗干净,充分湿润再灌筑高一等级的细石碎,捣实并认真养护.3、后浇带施工缝处理如下图所示：J三三

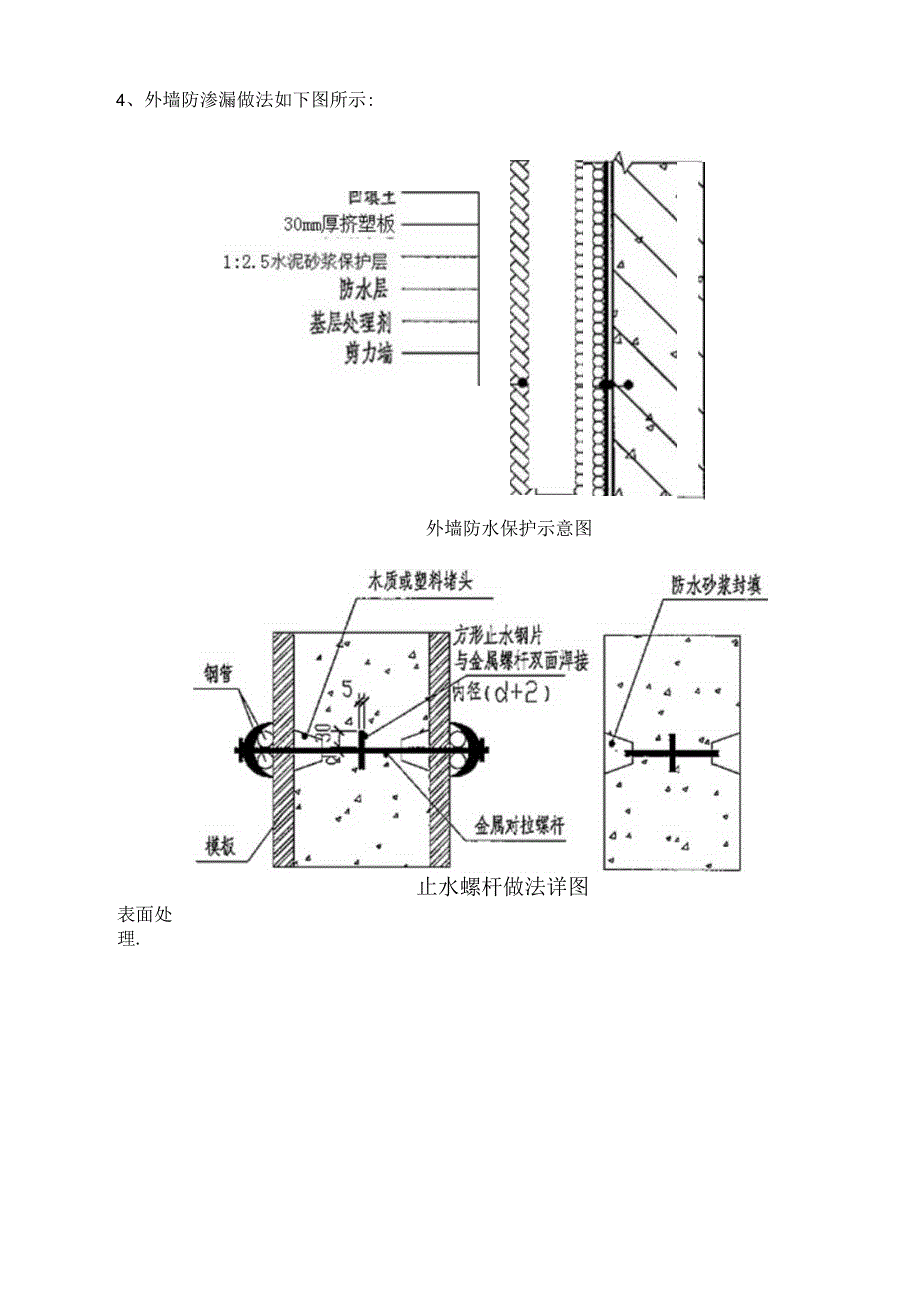

3、ffl800三三三4、外墙防渗漏做法如下图所示:外墙防水保护示意图止水螺杆做法详图表面处理.3、碎缺棱掉角、现象缺棱掉角较小时,用钢丝刷刷该处,清水冲刷充分湿润后,用1：2的水泥砂浆抹补齐正.对较大缺角,将不实的碎凿除,用水冲刷干净湿透,然后支模用高一等级的细石碎补好,并加强养护.(2)、治理梁、板、柱、墙及洞口直角处,碎局部掉落,不规整,棱角有缺陷.4、税收缩裂缝(1)、现象裂缝多在新浇筑并暴露于空气中的结构构件表面出现,有塑态收缩、沉陷收缩、干燥收缩、碳化收缩、凝结收缩等收缩裂缝,这种裂缝不深也不宽.、治理、如碎仍有塑性,可采取压抹一遍或重新振捣的办法,并加强养护.、如碎已硬化,可向裂缝内
4、散入干水泥粉,然后加水润湿,或在表面抹薄层水泥砂浆.、也可在裂缝表面涂环氧胶或粘贴环氧玻璃布进行封闭处理.5、碎温度裂缝(1)、现象温度裂缝走向无规律,大面积结构温度裂缝往往是纵横交错;梁板类温度裂缝多平行于短边.贯穿的温度裂缝,一般与短边平行或接近平行.裂缝宽度一般在O.5mm以下.表面温度裂缝多在施工期间出现,贯穿的温度裂缝在浇筑经23个月或更长时间发生,缝宽是冬季宽夏季变细.沿截面高度,裂缝呈上宽下窄多数,个别也有下宽上窄,遇顶部和底部配筋较多的结构,也有中间宽两端窄的梭形裂缝.、治理对表面裂缝,可采取涂两遍环氧胶或贴环氧玻璃布，以及抹、喷水泥砂浆等方法进行表面封闭处理.对防水防渗的结构
5、,大于OJmm宽度的贯穿性裂缝,采用灌水泥浆或环氧浆液进行裂缝修补,或者灌浆与表面封闭同时采用.小于0.Imm的裂缝,可不处理或只作表面处理.6、碎沉陷裂缝、现象沉陷裂缝多属深度或贯穿性裂缝,有的上部,有的在下部,一般与地面垂直或呈3045角方向发展.较大的贯穿性沉陷裂缝,往往上下或左右有一定的错距,裂缝宽度与荷载大小及不均匀沉降值有关,而与温度变化关系不大.(2)、治理会同设计等有关部门对结构进行适当的加固处理.7、碎冻胀裂缝、现象在结构构件表面沿主筋、箍筋方向出现宽窄不一的裂缝,深度一般到主筋.后张法应力构件,沿预应力筋孔道方向出现纵向裂缝.、治理对一般裂缝可用环氧胶泥封闭;对较宽较深裂缝
6、,用环氧砂浆补缝或再加贴环氧玻璃布处理;对较严重的裂缝,将剥落疏松碎凿去,加焊钢丝后,再重新浇筑一层细石碎并加强养护.8、磴保护层破坏、现象当结构的保护层碎遭破坏或保护性能不良时,钢筋会锈蚀、铁锈膨胀导致碎开裂.、治理、碎裂缝可用环氧树脂灌缝.、对已锈蚀的钢筋,应清除铁锈,凿除与钢筋结合不良的碎,用清水冲刷干净充分湿润后,用高一等级的豆石碎填实,加强养护.、大面积钢筋锈蚀引起碎裂缝,应与设计单位研究制定处理方案,经批准后再行处理.9、砂强度偏低、均匀性差、现象、同批碎试块的抗压强度的平均值低于0.85或0.90设计强度等级.、同批碎中最低一组试块强度值低于09设计强度等级.、同批碎中个别试块强
7、度值过高过低，出现异常.、冬期施工时，同条件养护试块达不到冬施方案预期的拆模或拆除保温时的强度要求.、治理、当试压结果与要求相差悬殊时,或试块合格而对碎结构实际强度有怀疑,或有试块丢失、编号搞乱、忘记制作试块等情况,可采用回弹仪、超声波等方法来测定碎的强度.、如彼强度不合格,可从碎结构中凿取试块,仔细摩平,通过试验机测定碎的实际强度.凿取的试块要具有代表性,且不影响结构使用和安全.、当碎强度偏低,不能满足要求时,可按实际强度校核结构的安全度,并经有关设计单位研究提出处理方案,如推迟承受荷载的时间，减小荷载值或采取加固补强措施.、冬期施工,如发现早期税强度增长太慢,应及时采取加强保温以及采取通蒸气、热砂、电热毯覆盖加温或生火炉加温等措施.10、碎板表面不平整、现象碎板厚薄不一致,表面不平整,甚至有凹坑、脚印等.(2)、治理局部不平整可用豆石碎或1:2水泥砂浆修补.
