《现浇混凝土工程质量常见问题防治措施.docx》由会员分享，可在线阅读，更多相关《现浇混凝土工程质量常见问题防治措施.docx（36页珍藏版）》请在第壹文秘上搜索。

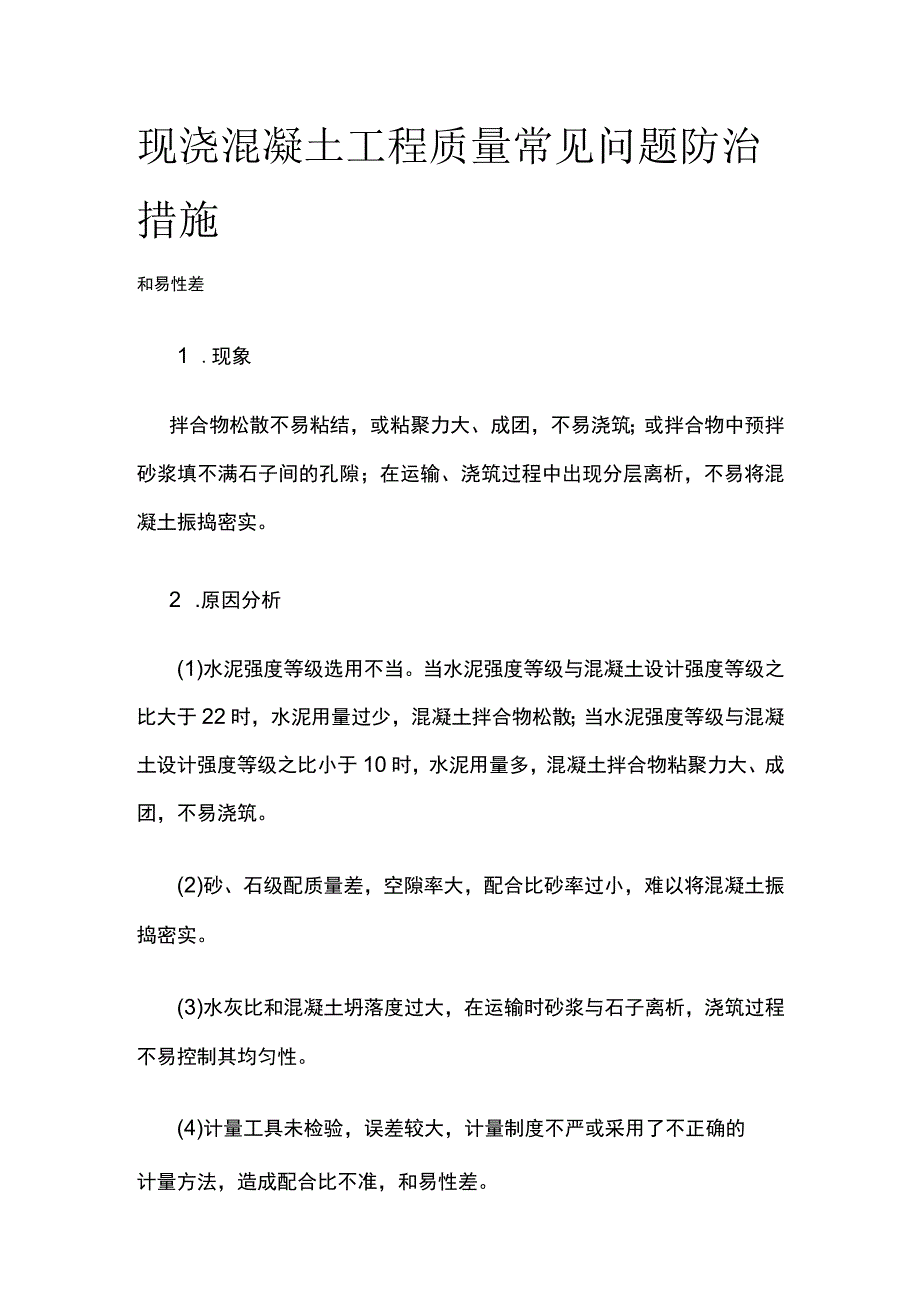

1、现浇混凝土工程质量常见问题防治措施和易性差1 .现象拌合物松散不易粘结，或粘聚力大、成团，不易浇筑；或拌合物中预拌砂浆填不满石子间的孔隙；在运输、浇筑过程中出现分层离析，不易将混凝土振捣密实。2 .原因分析(1)水泥强度等级选用不当。当水泥强度等级与混凝土设计强度等级之比大于22时，水泥用量过少，混凝土拌合物松散；当水泥强度等级与混凝土设计强度等级之比小于10时，水泥用量多，混凝土拌合物粘聚力大、成团，不易浇筑。(2)砂、石级配质量差，空隙率大，配合比砂率过小，难以将混凝土振捣密实。(3)水灰比和混凝土坍落度过大，在运输时砂浆与石子离析，浇筑过程不易控制其均匀性。(4)计量工具未检验，误差较大
2、，计量制度不严或采用了不正确的计量方法，造成配合比不准，和易性差。(5)混凝土搅拌时间不够，没有拌合均匀。(6)配合比的设计，不符合施工工艺对和易性的要求。3.预防措施(1)混凝土配合比设计、计算和试验方法，应符合有关技术规定,混凝土最大水灰上存口最小水泥用量应符合要求。(2)泵送混凝土配合比应根据泵的种类、泵送距离、输送管径、浇筑方法、气候条件等确定，并应符合下列规定：1)碎石最大粒径与输送管内径之比，宜小于或等于1:3,卵石宜小于或等于：5,通过0.315mm筛孔的砂应不少于15%,砂率宜控制在38%-45%;2)混凝土的坍落度宜为100-180mm;3)最小水泥用量宜为300kgm3;4

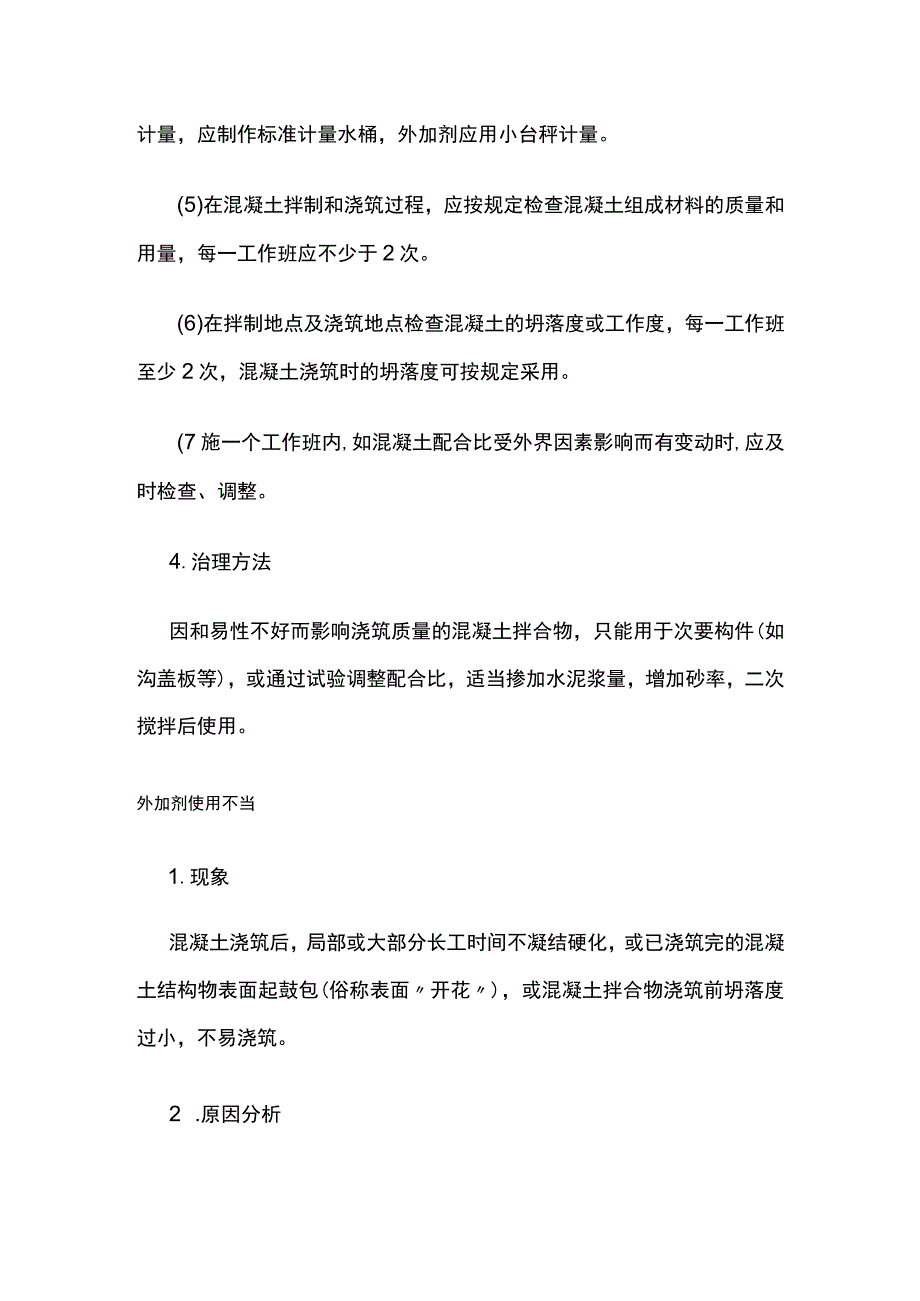

3、)混凝土内宜掺加适量的外加剂；5)泵送轻骨料混凝土选用原材料及配合比，应通过试验确定。(3)应合理选用水泥强度等级，使水泥强度等级与混凝土设计强度等级之比控制在13-20之间。客观情况做不到时，可采取在混凝土拌合物中掺加混合材料(如粉煤灰等)或减水剂等技术措施，以改善混凝土拌合物的和易性。(4)原材料计量应建立岗位责任制计量方法力求简便易行、可靠。水的计量，应制作标准计量水桶，外加剂应用小台秤计量。(5)在混凝土拌制和浇筑过程，应按规定检查混凝土组成材料的质量和用量，每一工作班应不少于2次。(6)在拌制地点及浇筑地点检查混凝土的坍落度或工作度，每一工作班至少2次，混凝土浇筑时的坍落度可按规定采
4、用。(7施一个工作班内,如混凝土配合比受外界因素影响而有变动时,应及时检查、调整。4.治理方法因和易性不好而影响浇筑质量的混凝土拌合物，只能用于次要构件(如沟盖板等)，或通过试验调整配合比，适当掺加水泥浆量，增加砂率，二次搅拌后使用。外加剂使用不当1.现象混凝土浇筑后，局部或大部分长工时间不凝结硬化，或已浇筑完的混凝土结构物表面起鼓包(俗称表面开花)，或混凝土拌合物浇筑前坍落度过小，不易浇筑。2 .原因分析(1)缓凝型减水剂(如木质素磺酸钙减水剂)掺入量过多。(2)以干粉状掺入混凝土中的外加剂(如硫酸钠早强剂)，细度不符合要求,含有大量未碾细的颗粒,遇水膨胀,造成混凝土表面开花。(3)掺外加剂
5、的混凝土拌合物运输停放时间过长，造成坍落度、稠度损失过大。3 .预防措施(1)施工前应详明了解外加剂的品种和特性，正确合理选用外加剂品种，其掺加量应通过试验确定。(2)混凝土中掺用的外加剂应按有关标准鉴定合格，并经试验符合施工要求才可使用。(3)运到现场的不同品种、用途的外加剂应分别存放，妥加保管,防止混淆或变质。(4)粉状外加剂要保持干燥状态，防止受潮结块。已经结块的粉状外加剂，应烘干暖细，过0.6mm筛孔后使用。(5)掺有外加剂的混凝土必须搅拌均匀，搅拌时间应适当延长。(6尽量缩短掺外加剂混凝土的运输和停放时间,减小坍落度损失。4 .治理方法(1)因缓凝型减水剂掺入量过多而造成混凝土长时间
6、不凝结硬化,可延长其养护时间，延缓拆模时间，后期混凝土强度一般不受影响，可不处理。(2)混凝土表面鼓泡，应剔除鼓泡部分，用或者7.5砂浆修补。麻面1 .现象混凝土表面出现缺浆和许多小凹坑与麻点，形成粗糙面，影响外表美观，但无钢筋外露现象。2 .原因分析(1)模板表面粗糙或粘附有水泥浆渣等杂物未清理干净，或清理不彻底，拆模时混凝土表面被粘坏。(2沐模板未浇水湿润或湿润不够,混凝土构件表面的水分被吸去,使混凝土失去过多，而出现麻面。(3)模板拼缝不严，局部漏浆，使混凝土表面沿模板缝位置出现麻面。(4)模板隔离剂涂刷不匀，或局部漏刷或隔离剂变擀失效，拆模时混凝土表面与模板粘结，造成麻面。(5)混凝土
7、未振捣密实，气泡未排出，停留在模板表面形成麻点。(6方斥模过早,使混凝土表面的水泥浆粘在模板上,也会产生麻面。3.预防措施(1)模板表面应清理干净，不得粘有干硬预拌砂浆等杂物。(2)浇筑混凝土前，模板应浇水充分湿润，并清扫干净。(3)模板拼缝应严密，如有缝隙，应用油毡纸、塑料条、纤维板或腻子堵严。(4)模板隔离剂应选用长效的，涂刷要均匀，并防止漏刷。(5)混凝土应分层均匀振捣密实，严防漏振，每层混凝土均应振捣至排除气泡为止。(6)拆模不应过早。(1)表面尚需作装饰抹灰的，可不作处理。(2)表面不再作装饰的，应在麻面部分浇水充分湿润后，用原混凝土配合比(去石子)砂浆，将麻面抹平压光，使颜色一致。
8、修补完后,应用草帘英明袋进行保湿养护。露筋1 .现象钢筋混凝土结构内部的主筋、副筋或箍筋等裸露在表面，没有被混凝土包裹。2 .原因分析(1)浇筑混凝土时，钢筋保护层垫块位移，或垫块太少甚至漏放,致使钢筋下坠或外移紧贴模板面外露。(2)结构、构件截面小，钢筋过密，石子卡在钢筋上，使预拌砂浆不能充满钢筋周围，造成露筋。(3)混凝土配合比不当，产生离析，靠模板部位缺浆或模板严重漏浆。(4)混凝土保护层太小或保护层处混凝土漏振，或振捣棒撞击钢筋或踩踏钢筋，使钢筋位移，造成露筋。(5)木模板未浇水湿润，吸水粘结或脱模过早,拆模时缺棱、掉角，导致露筋。3.预防措施(1族筑混凝土,应保证钢筋位置和保护层厚度
9、正确,并加强检查,发现偏差，及时纠正。(2)钢筋密集时，应选取用适当粒径的石子，石子最大颗粒尽寸不得超过结构截面最小尽寸的1/4,同时不得大于钢筋净距的3/4,截面较小钢筋较密的部位，宜用细石混凝土浇筑。(3)混凝土应保证配合比准确和良好的和易性。(4)浇筑高度超过2m,应用串筒或溜槽下料，以防止离析。(5)模板应充分湿润并认真堵好缝隙。(6)混凝土振捣严禁撞击钢筋，在钢筋密集处，可采用直径较小或带刀焉的振动棒进行振捣；保护层处混凝土要仔细振捣密实；避免踩踏钢筋，如有踩踏或脱扣等应及时调直纠正。(7)拆模时间要根据试块试压结果正确掌握，防止过早拆模，损坏棱角。(1)对表面露筋，刷洗干净后，用预
10、拌砂浆将露筋部位抹压平整,并认真养护。(2如露筋较深,应将薄弱混凝土和突出的颗粒凿去,洗刷干净后，用比原来高一强度等级的细石混凝土填塞压实，并认真养护。蜂窝1 .现象混凝土结构局部酥松，砂浆少、石子多，石子之间出现类似蜂窝状的大量空隙、窟窿，使结构受力截面受到削弱，硬度和耐久性降低。2 .原因分析(1)混凝土配合比不当，或砂、石子、水泥材料计量错误，加水量不准确，造成砂浆少、石子多。(2)混凝土搅拌时间不足，未拌均匀，和易性差，振捣不密实。(3)混凝土下料不当，一次下料过多或过高，未设串筒，使石子集中，造成石子与砂浆离析。(4)混凝土未分段分层下料，振捣不实或靠近模板处漏振，或使用干硬性混凝土
11、，振捣时间不够；或下料与振捣未很好配合，未及时振捣就下料，因漏振而造成蜂窝。(5)模板缝隙未堵严，振捣时水泥浆大量流失；或模板未支牢，振捣混凝土时模板松动或位移，或振捣过度造成严重漏浆。(6)结构构件截面小，钢筋较密，使用的石子粒径过大或坍落度过小，混凝土被卡住，造成振捣不实。3 .预防措施(1)认真设计并严格控制混凝土配合比，加强检查，保证材料计量准确。(2万昆凝土应拌合均匀,其搅拌延续时间符合要求坍落度应适量。(3)混凝土下料高度如超过2m,应设串筒或溜槽。(4)混凝土浇筑宜采用带浆下料法或赶浆捣固法。捣实混凝土拌合物时，插入式振捣器移动间距不应大于其作用半径的L5倍；振捣器至模板的距离不
12、应大于振捣器有效作用半径的l2o为保证上下层混凝土良好结合，振捣棒应插入下层混凝土5cm;平板振捣器在相邻两段之间应搭接振捣3-5cmo(5)混凝土每点的振捣时间，根据混凝土的坍落度和振捣有效作用半径。合适的振捣时间一般是：当振捣到混凝土不再显著下沉出现气泡和混凝土表面出浆呈水平状态，并将模板边角填满密实即可。(6)模板缝应堵塞严密。浇筑混凝土过程中，要第常检查模板、支架、拼缝等情况，发现模板变形、走动或漏浆，应及时修复。4 .治理方法(1)对小蜂窝，用水洗刷干净后，用预拌砂浆压实抹平。(2)对较大蜂窝，先凿去蜂窝处薄弱松散的混凝土和突出的颗粒,刷洗干净后支模，用高一强度等级的细石混凝土仔细强
13、力填塞捣实，并认真养护。(3)较深蜂窝如清除困难，可埋压浆管和排气管，表面抹砂浆或支模灌混凝土封闭后，进行水泥压浆处理。孔洞1.现象混凝土结构内部有尺寸较大的窟窿，局部或全部没有混凝土;或蜂窝空隙特别大，钢筋局部或全部裸露；孔穴深度和长度均超过保护层厚度。(1施钢筋较密的部位或预留孔洞和埋设件处,混凝土下料被搁住,未振捣就继续浇筑上层混凝土，而在下部形成孔洞。(2)混凝土离析、砂浆分离，石子成堆，严重跑浆，又未进行振捣，从而形成特大的蜂窝。(3)混凝土一次下料过多、过厚或过高，振捣器振动不到，形成松散孔洞。(4)混凝土内掉入工具、木块、泥块等杂物，混凝土被卡住。3.预防措施(1)在钢筋密集处及
14、复杂部位，采用细石混凝土浇筑，使混凝土易于充满模板，并仔细振捣密实，必要时，辅以人工捣实。(2)预留孔洞、预埋铁件处应在两侧同时下料，下部浇筑应侧面加开浇灌口下料才辰捣密实后再封好模板,继续往上浇筑,防止出现孔洞。(3)采用正确的振捣方法邛方止漏振。插入式振捣器应采用垂直振捣方法，即振捣棒与混凝土表面垂直或成40。-50。角斜向振捣。插点应均匀排列，可采用行列式或交错式顺序移动，不应混用，以免漏振。每次移动距离不应大于振捣棒使用半径的L5倍。一般振捣棒的作用半径为30-40cmo振动器操作时应快插慢拔。(4)砂石中混有粘土块、模板、工具等杂物掉入混凝土内，应及时清除干净。(5)控制好下料，混凝
15、土自由倾落高度不应大于2m(浇筑板时为1.0m),大于2m时应采用串筒或溜槽下料，以保证混凝土浇筑时不产生离析。(6)加强施工技术管理和质量控制工作。4.治理方法(1)对混凝土孔洞的处理，应经有关单位共同研究，制定修补或补强方案，经批准后方可处理。(2)一般孔洞处理方法是J哥L洞周围的枪以散混凝土和软弱浆膜凿除，用压力冲洗，支设带托盒的模板，洒水充分湿润后，用比结构高一强度等级的半干硬性细石混凝土表面用预拌砂浆抹光。(3)对面积大而深进的孔洞，按(2)项清理后，在内部埋压浆管、排气管，填清洁的碎石(粒径10-2Omm),表面抹砂浆或浇筑薄层混凝土，然后用水泥压力灌浆方法进行处理，使之密实。酥松脱落混凝土结构构件浇筑脱模后，表面出现酥松、脱落等现象，表面强度比内部要低很多。2 .原因分析(1)木模板未浇水湿透，或湿润不够，混凝土表层水泥水化的水分被吸去，造成混凝土脱水酥松、脱落。(2)炎热刮风天浇筑混凝土，脱厝后未适当护盖浇水养护，造成混凝土表层快速脱水产生酥松。(3)冬期低温浇筑混凝土，浇灌注意力度低，未采取保温措施，结构混凝土表面受冻，造成酥松、脱落。3 .防治措施(1)表面较浅的酥松脱落，可将酥松部分凿去，洗刷干净充分湿润后，用预拌砂浆
