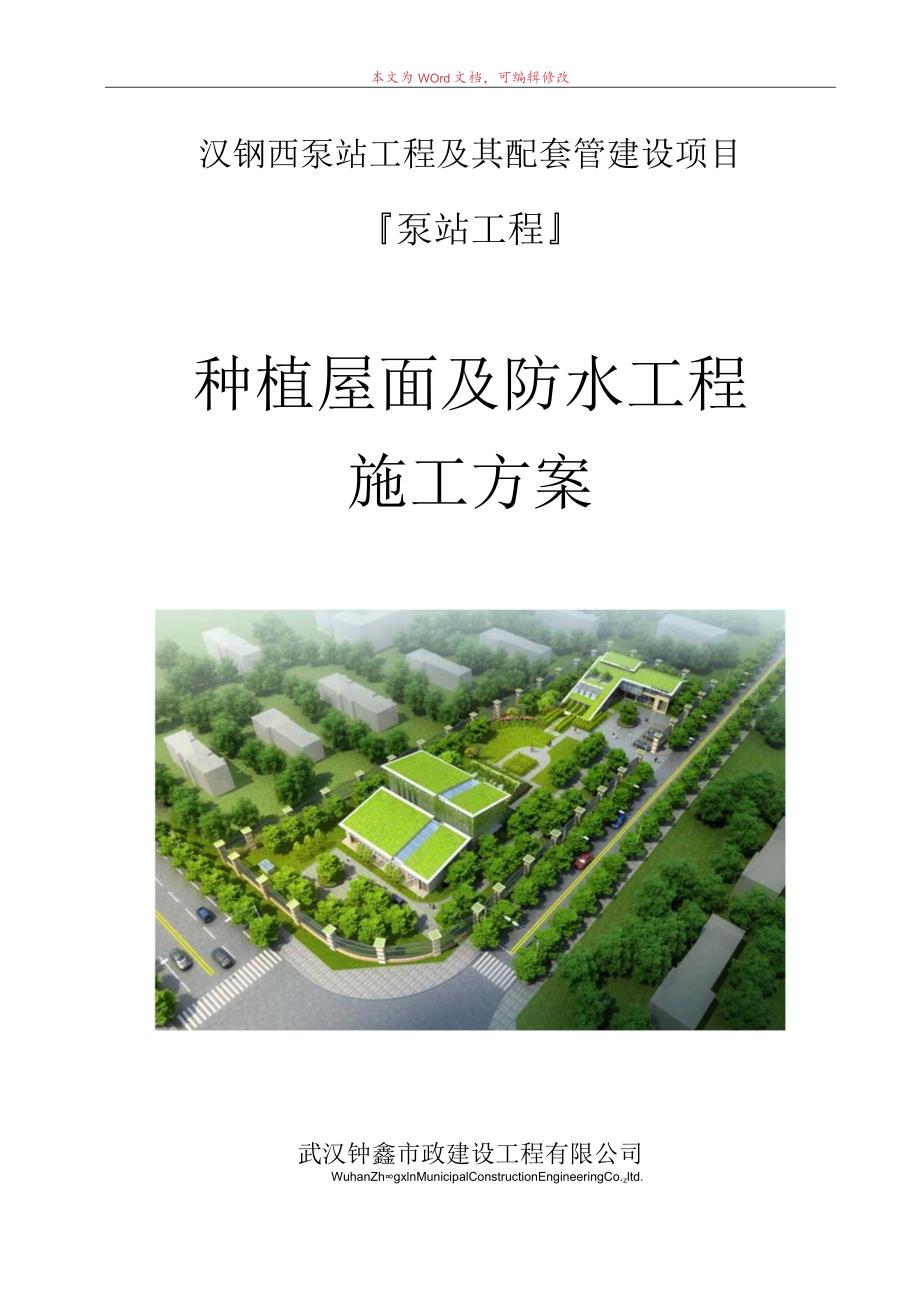

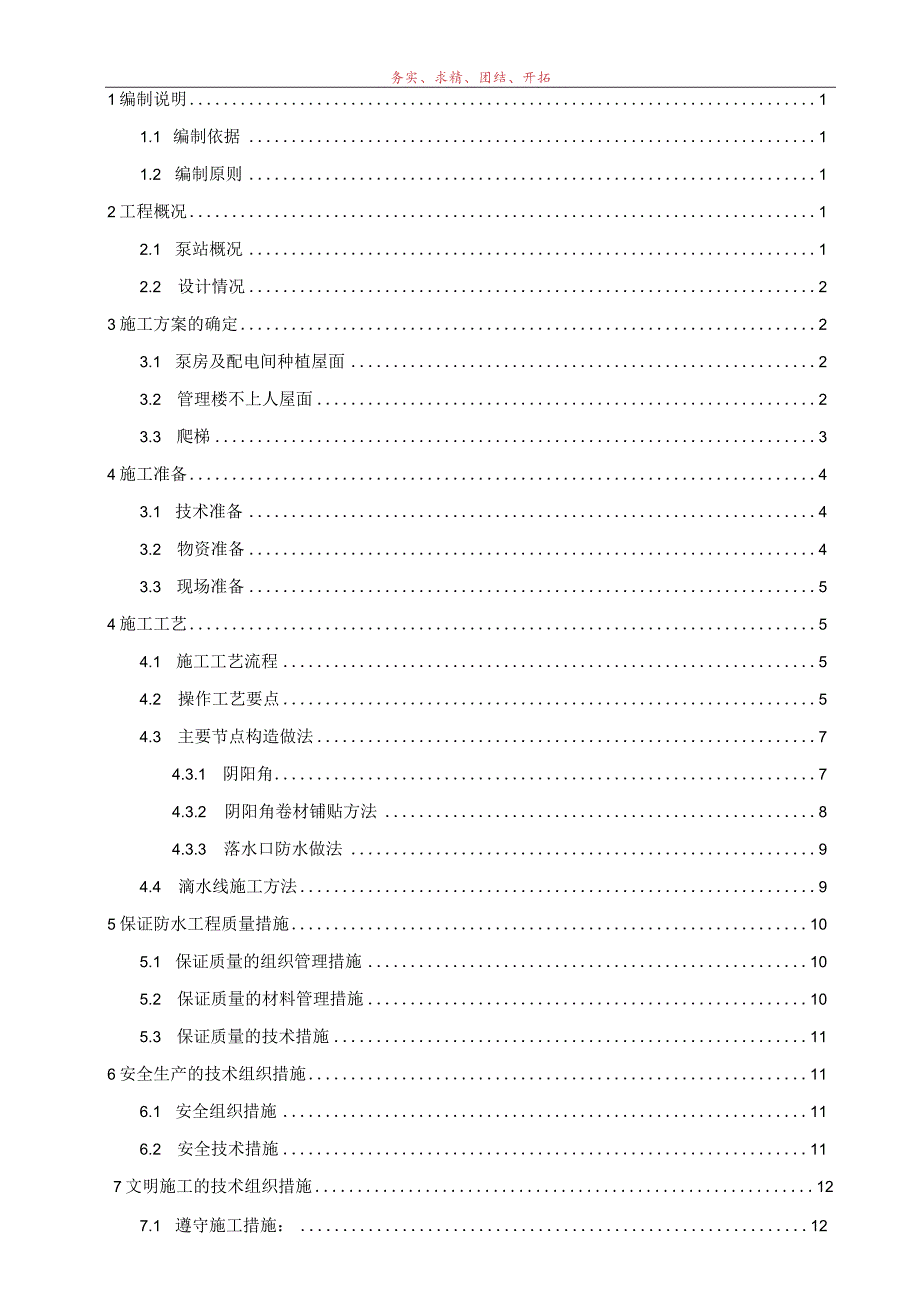

1、本文为WOrd文档，可编辑修改汉钢西泵站工程及其配套管建设项目泵站工程种植屋面及防水工程施工方案武汉钟鑫市政建设工程有限公司WuhanZhgxlnMunicipalConstructionEngineeringCo.zltd.务实、求精、团结、开拓1编制说明11.1 编制依据11.2 编制原则12工程概况12.1 泵站概况12.2 设计情况23施工方案的确定23.1 泵房及配电间种植屋面23.2 管理楼不上人屋面23.3 爬梯34施工准备43.1 技术准备43.2 物资准备43.3 现场准备54施工工艺54.1 施工工艺流程54.2 操作工艺要点54.3 主要节点构造做法74.3.1 阴阳角7
2、4.3.2 阴阳角卷材铺贴方法84.3.3 落水口防水做法94.4 滴水线施工方法95保证防水工程质量措施105.1 保证质量的组织管理措施105.2 保证质量的材料管理措施105.3 保证质量的技术措施116安全生产的技术组织措施116.1 安全组织措施116.2 安全技术措施117文明施工的技术组织措施127.1 遵守施工措施：127.2 场地整齐措施127.3 工完料清措施121编制说明1.1 编制依据(1)汉钢西泵站工程及其配套管建设项目施工图；(2)种植屋面工程技术规程JGJ155-202*；(3)屋面工程技术规范GB50345-202*；(4)屋面工程质量验收规范GB50207-2
3、02*；(5)本建筑物相关部位的建筑设计构造要求；(6)相关防水材料性能、用途及施工工艺要求；(7)本公司相关的质量保证手册；(8)国家及某某市现行其他相关规范和法规；1.2 编制原则(1)确保方案安全可行、对性强、操作性强，施工方案经济合理、坚持技术先进性、科学合理性。根据工程地质、水文地质、场地条件、地下管线、周边环境及工期要求等选择具有实用性、最佳的施工方案和机具设备。(2)以确保工期为原则，安排施工进度i+Jo(3)以确保质量为目标，选择专业化的施工队伍，配合配套的机械设备，采用经济、合理的施工方案。(4)根据我公司多年来的种植屋面防水施工经验，结合工程实际，按照国家国家规范要求，编制
4、本方案。2工程概况2.1 泵站概况本工程为扩建雨水泵站，占地面积5186.8m2o根据站区周边的规划道路情况，站区大门朝向西侧的拟建的梅家湖东路。在站区的布置上，本设计将主体构筑物设置在站区北侧，为减少配电电缆长度及便于设备维修，将配电间等紧靠泵房布置；而管理构筑物一一管理楼则布置在站区南侧，与主体构筑物之间用道路及绿化隔开，使管理区与生产区隔离，某某、通风、隔音条件较好。2.2 设计情况本工程泵房及配电间屋面构造设计为种植屋面，管理楼屋面构造为普通不上人屋面，均为一级防水。3施工方案的确定3.1 泵房及配电间种植屋面种植屋面结构：钢筋混凝土屋面板，表面清扫干净一20厚1：3厚水泥砂浆找平层一
5、刷基层处理剂一遍-3厚自粘聚酯胎改性沥青防水卷材一4厚APP改性沥青耐根穿刺防水卷材一柔性保护层（双组份聚氨酯防水涂料）f20厚蜂窝型塑料保水排水格片一无纺布过滤层生态土一植被层。说明：经过实际功能考虑，泵房及配电间为种植屋面，需上人进行修剪养护，为保证养护人员安全，通过规范要求及美观性考虑，本工程拟采取增加女儿墙防护栏。防护栏涂刷防锈底漆，外涂灰色漆。女儿墙压顶时预埋钢板，间距1.5m。3.2 管理楼不上人屋面不上人屋面结构：钢筋混凝土屋面板，表面清扫干净一20厚（最薄处）1:8水泥憎水膨胀珍珠岩找2%坡一20厚1:2.5水泥砂浆找平一3厚自粘聚酯胎改性沥青防水卷材一满铺0.3厚聚乙烯薄膜一
6、层一25厚1:2.5或M15水泥砂浆;3.3 爬梯去向种植屋面爬梯设置在泵房及配电间预留屋面洞口处，根据实际功能和安全考虑，拟采取如下图示设置爬梯。固定形式均采用焊接。4施工准备3.1 技术准备1、方案交底：施工方案内容，种植屋面作法、节点作法。施工要点、难点，质量标准及保证质量的工艺关键，劳动组织、工程进度、安全、劳保。2、工人技术培训：防水卷材、聚氨酯防水涂料的性能及特点，涂刷、刮涂、铺贴的手法及卷材搭接缝粘贴、密封工艺、卷材的收头处理。保证涂膜厚度均匀的要点，每遍涂层间隔时间要求。节点处理方法等。3.2 物资准备1、材料准备:序号名称单位数量1刷基层处理剂60023厚自粘聚酯胎改性沥青防
7、水卷材m,60034厚APP改性沥青耐根穿刺防水卷材m15404密封胶kg305卷材接缝胶粘剂kg30620厚蜂窝型塑料保水排水格片m,5407无纺布过滤层ms5408生态土立方1002、机具准备：防水卷材施工的机具准备:序号机具名称用途数量单位1电动搅拌器搅拌胶料1台2滚动刷刷胶3把3手持压辐压实卷材2个4大型皮辑压实卷材2个5剪刀裁剪卷材2把聚氨酯涂料施工的机具准备:序号机具名称用途数量单位1电动搅拌器搅拌涂料1台2胶桶混合涂料4个3橡胶刮板刮抹涂料10把4毛刷涂刷细部4把5钢丝刷清理管边2把6台称或杆称称量A、B料1台或支7钢凿处理基面4根8铁锤处理基面4把9扫帚清扫基层6把10剪刀剪胎
8、体材料2把3.3 现场准备1、工作面清理：防水工程施工之前，应将工作面上的障碍物清除干净，基面应干燥,含水率应符合施工要求，保证施工顺利进行。2、材料、工具堆放场地安排：防水材料和施工工具应分开堆放，协商甲方安排远离火源的仓库，并安排专人保管。4施工工艺4.1 施工工艺流程清理基层一涂刷基层处理剂一附加层处理一卷材表面涂胶卷材的粘结一排气、压实一卷材接头粘结压实一卷材末端收头及封边处理一铺贴耐根穿刺防水卷材(火烤搭接)一柔性保护层(涂刷双组份聚氨酯防水涂料)一铺设排水板一铺无纺布过滤层一铺撒生态土种植植被。4.2 操作工艺要点(1)施工前将验收合格的基层清扫干净，涂刷基层处理剂。(2)附加层施
9、工阴阳角、管根、水落口等部位必须先做附加层，可采用自粘性密封胶带或聚氨酯涂膜。（3）涂刷基层胶粘剂在找平层和卷材表面分别涂刷基层胶粘剂。条粘法：在找平层表面打线，按线涂布基层胶粘剂，卷材表面按对应位置打线，涂布胶粘剂。（4）卷材粘贴卷材表面及找平层涂刷的基层胶粘剂干燥后，即可铺贴卷材。按基准线，铺展一某卷材后，立即用干净的滚刷沿横向顺序滚压一遍，以便排除空气。（5）卷材的配置要求卷材顺长方向进行配置，使卷材长向与排水方向垂直，卷材搭接要顺流水坡方向，不应成逆向。卷材接缝宽度为IoOmm。如下图粘结方法：将搭接缝部位翻开，用卷材接缝胶粘剂将翻开的卷材反面点粘做暂时固定，在翻开的两卷材表面均匀涂布
10、胶粘剂，待基本干燥后，即可揭开暂时固定的点粘进行搭接部位的粘贴，然后用手持压辐沿横向顺序滚压粘实。（6）卷材末端的收头处理：搭接缝的边缘和末端收头处理，应用聚氨酯嵌缝膏封闭严密，并可用聚合物水泥砂浆进行压缝处理。（7）耐根穿刺放水卷材施工卷材按预定位置放好，用液化气或气油喷灯加热基层和卷材底面，待表面沥青熔化一薄层后，边烘烤边向前滚动卷材，并用压辐压实，注意调节火焰大小，熔化卷材表面沥青，不能过多地流淌，更不能烤透。熔焊火焰与卷材和基层表面的相对位置1、喷咀：2、火焰；3、改性沥青卷材；4、水泥砂架找平层；5、混凝土结构层：6、卷材防水层卷材搭接纵横向均为IOCm,用喷灯烘烤封口。双层防水，卷
11、材接缝必须按规定错开。（8）柔性保护层将搅拌均匀的聚氨酯涂料倒在卷材面上，然后用橡胶刮板涂刮均匀。待第一遍涂料表干后，再涂刮第二遍涂料，前后两遍的涂刮方向应互相垂直，涂刮两遍可达到设计厚度（9）清理、检查、修整：卷材铺设完毕后，将工地上残留的垃圾清理干净，并倒放到指定地点，做到人离场地清。施工人员要仔细检查卷材接缝收头是否粘结紧密，管件、地漏、排水口等薄弱环节是否已做了重点处理，防水层是否保持完好。如有不符合质量要求的部位，要按照技术规范对该部位进行修整，直到符合质量要求为止。（10）防水层养护合格后，再铺排排水板滤水层。（Il）隔离层施工：在排水板表面空铺一层300克无纺布过滤层。（12）按
12、照施工图施作素混凝土分隔，间距约1.2m,中间预留排水孔。屋面喷淋水源采用DN20水管由下向屋面接入。水龙头设置在屋面上游一侧养护道，沿女儿墙固定，高度碎女儿墙。泵房及配电间各设置4个水龙头。（13）摊铺种植土壤层：进场合格的种植土（或者现场黄土进行改良）采用25t吊车通过吊装箱向屋面输送。人工摊铺平整。（14）种植植被，植被通过甲方确定。4.3 主要节点构造做法4.3.1 阴阳角阴阳角处的基层处理后，先铺一层卷材附加层，附加层卷材要剪成下图所示形状，铺贴时要满粘在基层上。阳角成型图阴角折裁图4.3.2 阴阳角卷材铺贴方法S)阴角的第二层油毡借贴法(C)阳角的第一层油毡铺贴法4.3.3落水口防
13、水做法第水口基层平Ii样水U内讲材It水口上修卷M直落式水LI防水构造- 防水蜃M区- h25水泥BJR找干层- 保温江- MnwiKKQ女儿墙内排水构造4.4滴水线施工方法滴水线是防止雨水顺墙面向下流时进入阳台内或流到玻璃上的措施，本工程滴水线设置在悬挑板内侧5cm处，采用一条Icm左右宽的滴水线槽。1）基层处理：混凝土表面很光滑应对其表面进行“毛化处理”：一是“凿毛”，即用塞子剔毛，剔去光面，使其粗糙不平。另一一种方法是“甩毛”，即在清理干净的混凝士表面上用机械喷涂或用苕帚甩上一层1:1稀粥状水泥砂浆（内掺适量建筑胶）,使之凝固在混凝土表面，用手掰不动为止。本工程将采用“甩毛”方法实施。2
14、）粘贴滴水线（槽）：按照事先弹好的位置线，采用掺胶砂浆将滴水线（槽）粘贴好，视现场情况，约50800m布一个粘贴点。本工程沿悬挑板四周连续布置3）滴水线（槽）施工应与建筑外沿抹灰同时进行，下边线与事先粘贴好的滴水线（槽）找水平，然后抹窗口部位。4）在底口抹灰达到一定强度（终凝后），用小开刀将槽内砂浆清理干净。注意在处理槽内小面时，应保持槽内棱角，不可勾抹成圆弧状。5保证防水工程质量措施5.1 保证质量的组织管理措施1、所有进场施工人员必须牢固树立“百年大计、质量第一”的思想，严格按合同要求和施工规范、规程操作。凡是施工进度、使用材料与施工质量发生矛盾时.，首先要遵循质量。2、施工管理人员要经常深入工地，强化施工质量的跟踪管理，发现不符合操作规程的施工要及时纠正，并总结经验，吸取教训。3、每道工序完工后，各班组必须先自检，再互检，然后经甲方、监理单位各技术管理人员进行验
