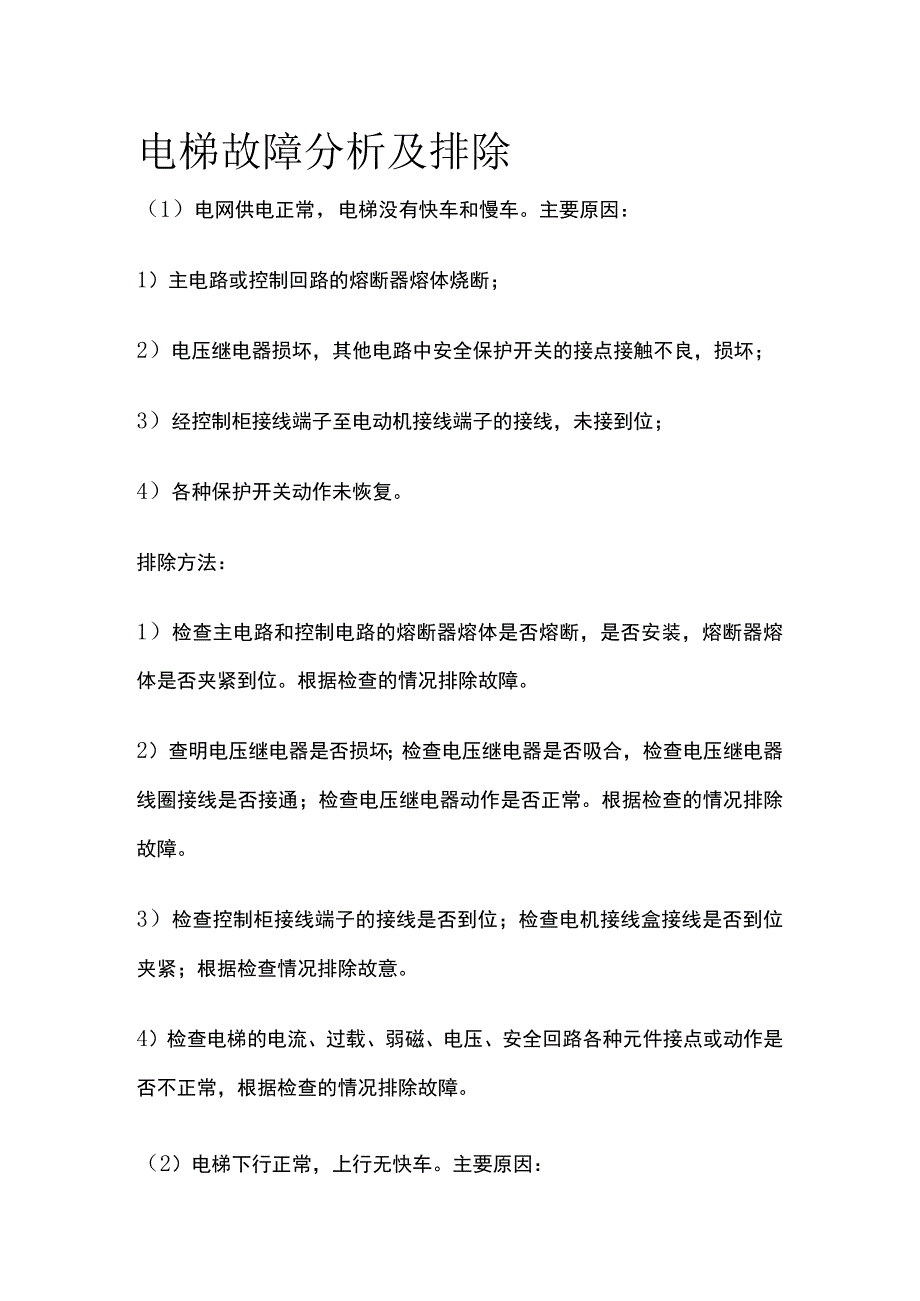

1、电梯故障分析及排除（1）电网供电正常，电梯没有快车和慢车。主要原因：1）主电路或控制回路的熔断器熔体烧断；2）电压继电器损坏，其他电路中安全保护开关的接点接触不良，损坏；3）经控制柜接线端子至电动机接线端子的接线，未接到位；4）各种保护开关动作未恢复。排除方法：1）检查主电路和控制电路的熔断器熔体是否熔断，是否安装，熔断器熔体是否夹紧到位。根据检查的情况排除故障。2）查明电压继电器是否损坏；检查电压继电器是否吸合，检查电压继电器线圈接线是否接通；检查电压继电器动作是否正常。根据检查的情况排除故障。3）检查控制柜接线端子的接线是否到位；检查电机接线盒接线是否到位夹紧；根据检查情况排除故意。4）检

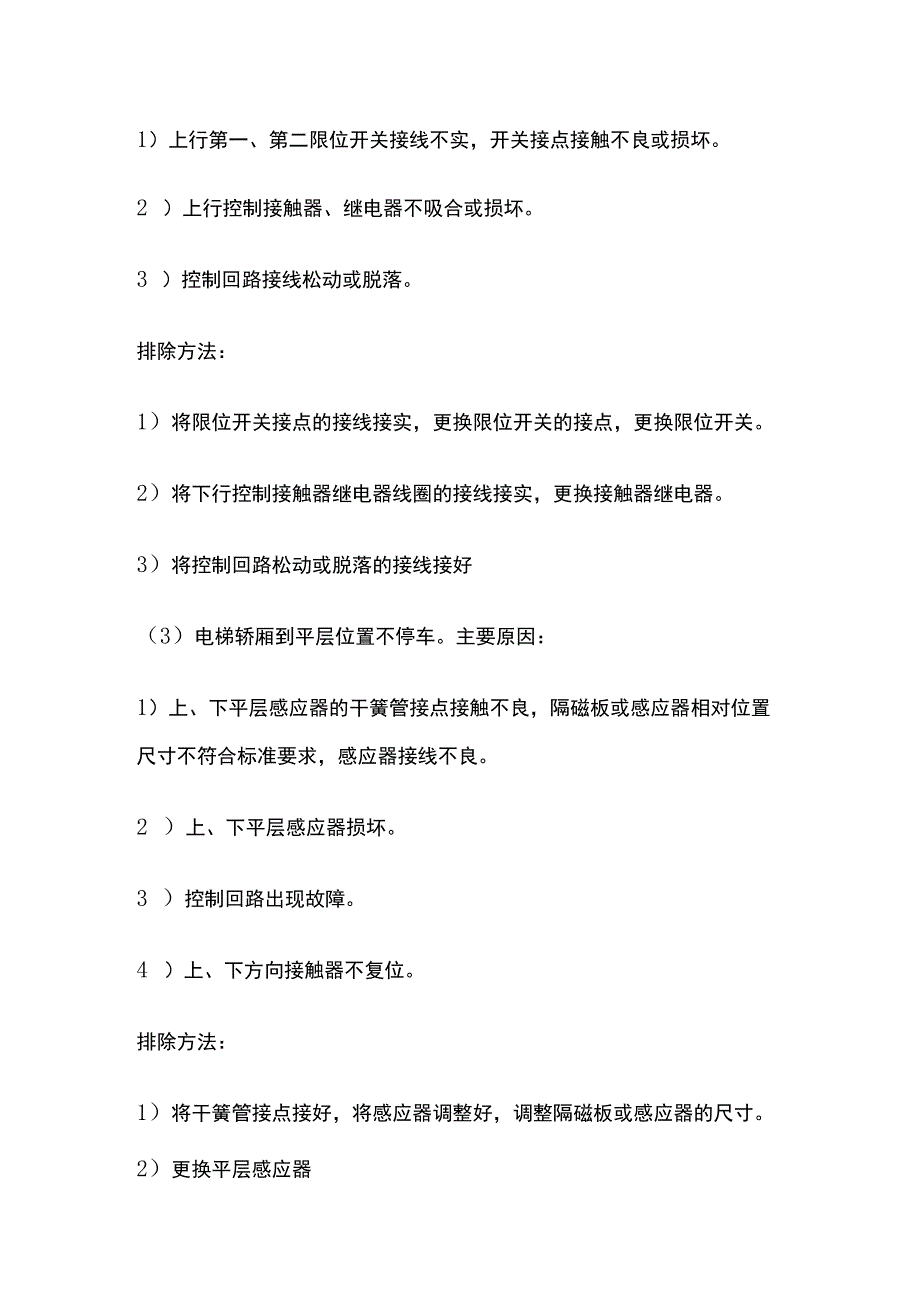

2、查电梯的电流、过载、弱磁、电压、安全回路各种元件接点或动作是否不正常，根据检查的情况排除故障。（2）电梯下行正常，上行无快车。主要原因：1）上行第一、第二限位开关接线不实，开关接点接触不良或损坏。2 ）上行控制接触器、继电器不吸合或损坏。3 ）控制回路接线松动或脱落。排除方法：1）将限位开关接点的接线接实，更换限位开关的接点，更换限位开关。2）将下行控制接触器继电器线圈的接线接实，更换接触器继电器。3）将控制回路松动或脱落的接线接好（3）电梯轿厢到平层位置不停车。主要原因：1）上、下平层感应器的干簧管接点接触不良，隔磁板或感应器相对位置尺寸不符合标准要求，感应器接线不良。2 ）上、下平层感应器

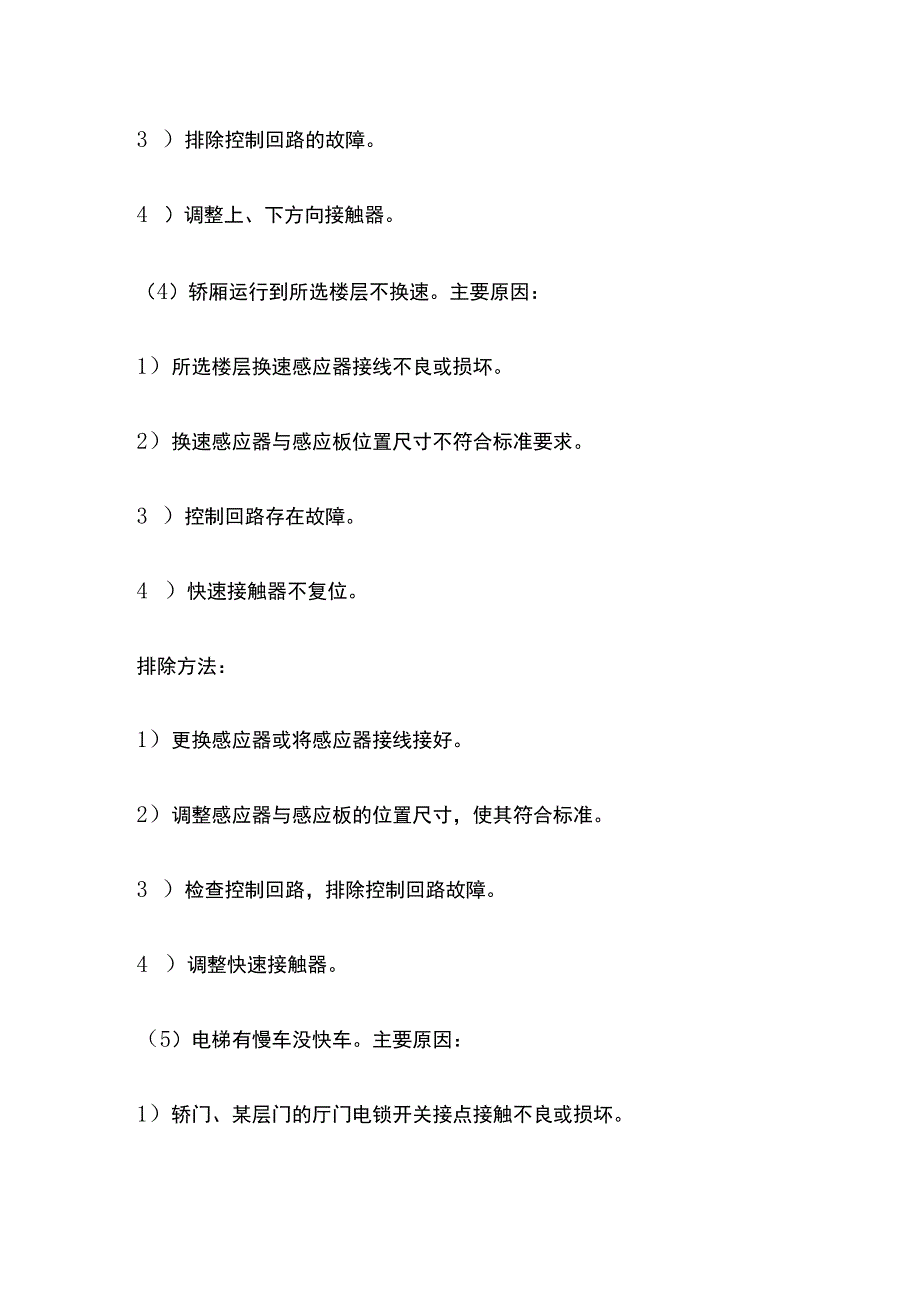

3、损坏。3 ）控制回路出现故障。4 ）上、下方向接触器不复位。排除方法：1）将干簧管接点接好，将感应器调整好，调整隔磁板或感应器的尺寸。2）更换平层感应器3 ）排除控制回路的故障。4 ）调整上、下方向接触器。（4）轿厢运行到所选楼层不换速。主要原因：1）所选楼层换速感应器接线不良或损坏。2）换速感应器与感应板位置尺寸不符合标准要求。3 ）控制回路存在故障。4 ）快速接触器不复位。排除方法：1）更换感应器或将感应器接线接好。2）调整感应器与感应板的位置尺寸，使其符合标准。3 ）检查控制回路，排除控制回路故障。4 ）调整快速接触器。（5）电梯有慢车没快车。主要原因：1）轿门、某层门的厅门电锁开关接点
4、接触不良或损坏。2 ）上、下运行控制继电器、快速接触器损坏。3 ）控制回路有故障。排除方法：1）调整修理层门及轿门电锁接点或更换接点。2 ）更换上、下行控制继电器或接触器。3 ）检查控制回路，排除控制回路故障。（6）轿厢运行未到换速点突然换速停车。主要原因：1）开门刀与层门锁滚轮碰撞。2）开门刀层门锁调整不当。排除方法：1）调整开门刀或层门锁滚轮。2）调整开门刀或层门锁。（7）轿厢平层准确度误差过大。主要原因：1）轿厢超负荷。3）平层感应器与隔磁板位置尺寸发生变化。4）制动力矩调整不当。排除方法：1）严禁超负荷运行。2）调整制动器，使其间隙符合标准要求。3 ）调整平层传感器与隔磁板位置尺寸。4
5、 ）调整制动力矩。（8）电梯运行时轿厢内有异常的噪声和振动。主要原因：1）导靴轴承磨损严重。2 ）导靴靴衬磨损严重。3 ）传感器与隔磁板有碰撞现象。4 ）反绳轮、导向轮轴承与轴套润滑不良。5 ）导轨润滑不良。6）门刀与层门锁滚轮碰撞，或碰撞层门地坎。7）随行电缆刮导轨支架。8 ）曳引钢丝绳张力调整不良。9 ）补偿链蹭导向装置或底坑地面。排除方法：1）更换导靴轴承。2 ）更换导靴靴衬。3 ）调整感应器与隔磁板位置尺寸。4 ）润滑反绳轮、导向轮轴承。5 ）润滑导轨。6）调整门刀与层门锁滚轮、门刀与层门地坑间隙。7 ）调整或重新捆绑电缆。8 ）调整曳引钢丝绳张力。9 ）提升补偿链或调整导向装置。（9
6、）选层记忆并关门后电梯不能启动运行。主要原因：1）层轿门电联锁开关接触不良或损坏。3）电源电压过低4）电源断相。排除方法：1）修复或更换层轿门联锁开关。2 ）调整制动器使其松闸。3 ）待电源电压正常后再投入运行。4 ）修复断相。（10）电梯启动困难或运行速度明显降低。主要原因：1）电源电压过低或断相。2 ）电动机滚动轴承润滑不良。3 ）曳引机减速器润滑不良。4 ）制动器抱闸未松开。排除方法：1）检查修复。2）补油、清洗、更换润滑油。3 ）补油或更换润滑油。4 ）调整制动器。（11）开门、关门过程中门扇抖动、有卡阻现象。主要原因：1）踏板滑槽内有异物阻塞。2）吊门滚轮的偏心轮松动，与上坎的间隙过
7、大或过小。3）吊门滚轮与门扇连接螺栓松动或滚轮严重磨损。4）吊门滚轮滑道变形或门板变形。排除方法：1）清扫踏板滑槽内异物。2 ）修复调整。3 ）调整或更换吊门滚轮。4 ）修复滑道门板。（12）直流门机开、关门过程中冲击声过大。主要原因：1）开、关门限位电阻调整不当。2）开、关门限速电阻调整不当或调整环接触不良。排除方法:1）调整限位电阻位置。2）调整电阻环位置或者调整电阻环接触压力。（13）电梯到达平层位置不能开门。主要原因：1）开关门电路熔断器熔体熔断。2）开关门限位开关接点接触不良或损坏。3）提前开门传感器插头接触不良，脱落或损坏。4 ）开门继电器损坏或其控制电路有故障。5 ）开门机传动带脱落或断裂。排除方法：1）更换熔断器的熔体。2 ）更换或修复限位开关。3 ）更换或修复传感器插头。4 ）更换断电器、修复控制电路故障。5 ）调整或更换开门机皮带。（14）按关门按钮不能自动关门。主要原因：1）开关门电路的熔断器熔体熔断。2）关门继电器损坏或其控制回路有故障。3）关门第一限位开关的接点接触不良或损坏。4 ）安全触板未复位或开关损坏。5 ）光电保护装置有故障。排除方法：1）更换熔断器熔体。2）更换继电器或检查电路故障并修复。3 ）更换限位开关。4 ）调整安全触板或更换安全触板开关。5 ）修复或更换门光电保护装置。
