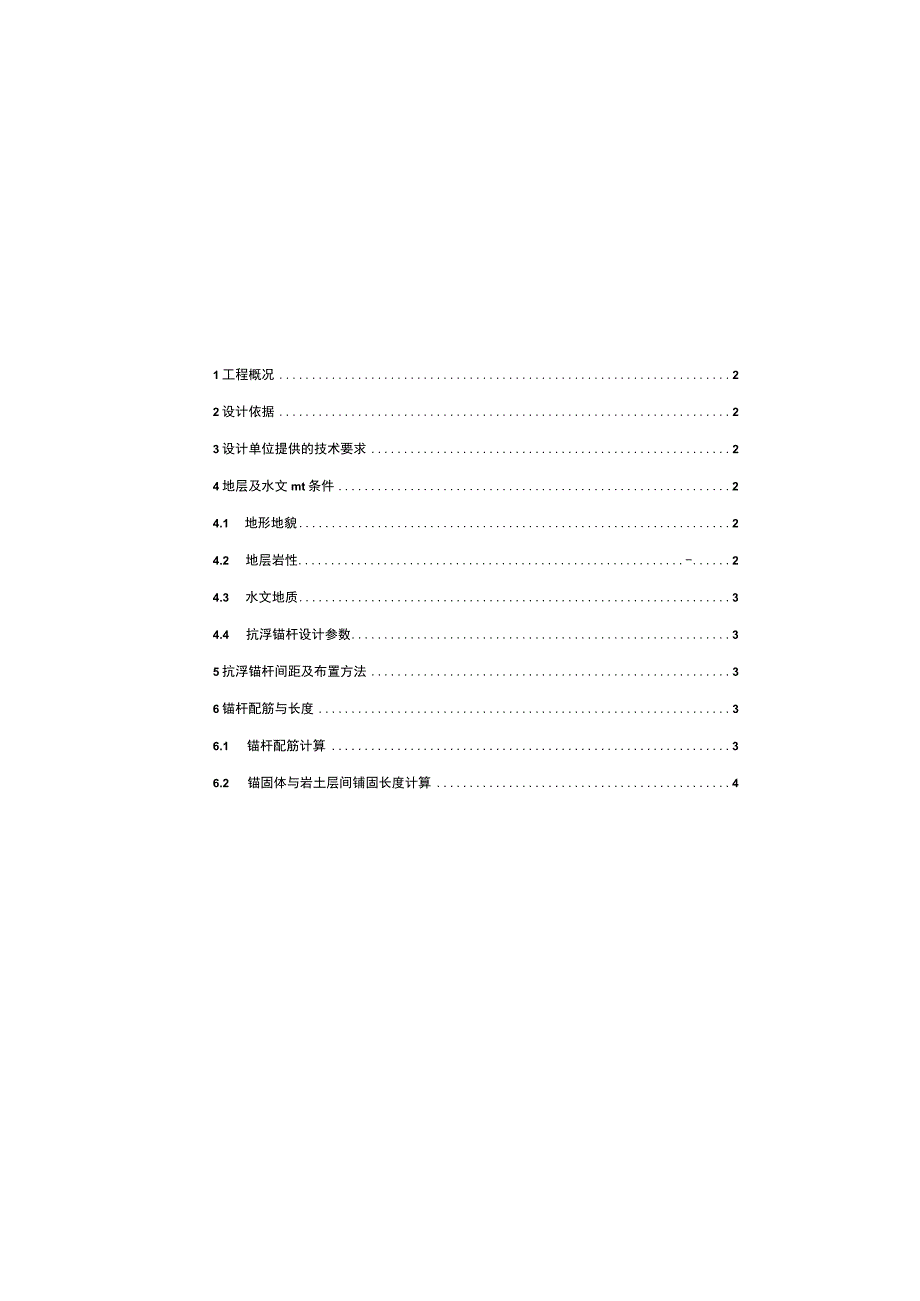

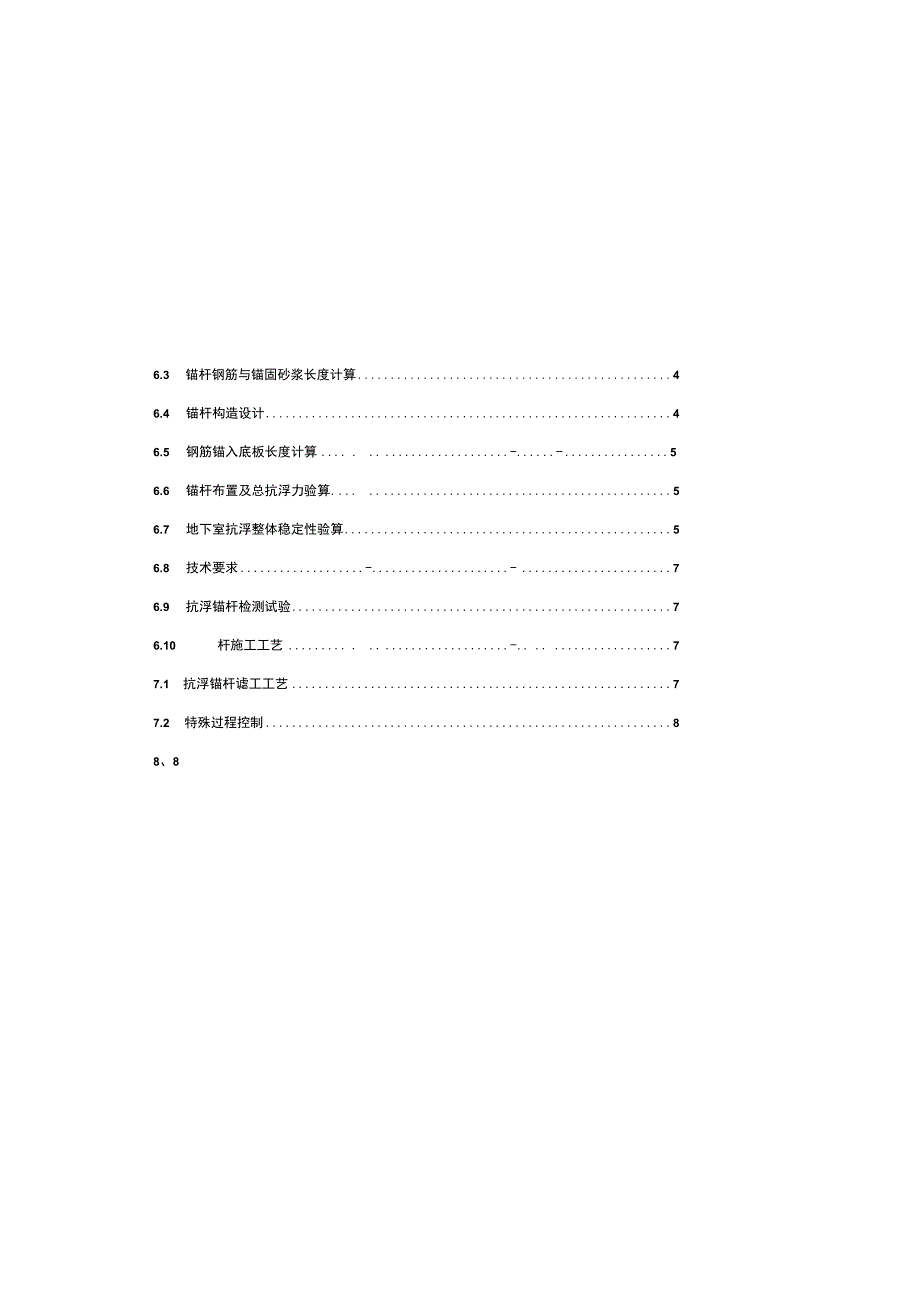

1、6.3 锚杆钢筋与锚固砂浆长度计算46.4 锚杆构造设计46.5 钢筋锚入底板长度计算-.-56.6 锚杆布置及总抗浮力验算56.7 地下室抗浮整体稳定性验算56.8 技术要求-76.9 抗浮锚杆检测试验76.10 杆施工工艺-77.1 抗浮锚杆谑工工艺77.2 特殊过程控制88、81工程概况22设计依据23设计单位提供的技术要求24地层及水文mt条件24.1 地形地貌24.2 地层岩性-24.3 水文地质34.4 抗浮锚杆设计参数35抗浮锚杆间距及布置方法36锚杆配筋与长度36.1 锚杆配筋计算36.2 锚固体与岩土层间铺固长度计算41工程概况3设计单位提供的技术要求现代农业投资有限贡任公司

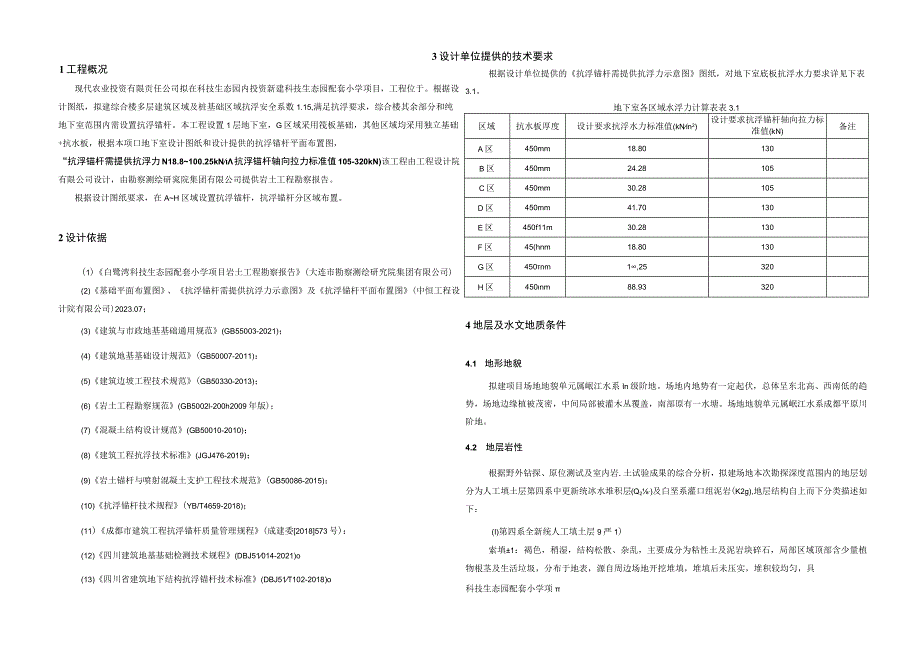

2、拟在科技生态园内投资新建科技生态园配套小学项目，工程位于。根据设计图纸，拟建综合楼多层建筑区域及桩基础区域抗浮安全系数1.15,满足抗浮要求，综合楼其余部分和纯地下室范围内需设置抗浮锚杆。本工程设置1层地下室，G区域采用筏板基础，其他区域均采用独立基础+抗水板，根据本项口地下室设计图纸和设计提供的抗浮锚杆平面布置图，“抗浮锚杆需提供抗浮力N18.8100.25kN抗浮锚杆轴向拉力标准值105-320kN)该工程由工程设计院有限公司设计，由勘察测绘研窕院集团有限公司提供岩土工程勘察报告。根据设计图纸要求，在AH区域设置抗浮锚杆，抗浮锚杆分区域布置。2设计依据(1)白鹭湾科技生态园配套小学项目岩土
3、工程勘察报告(大连市勘察测绘研究院集团有限公司)(2)基础平面布置图、抗浮锚杆需提供抗浮力示意图及抗浮锚杆平面布置图(中恒工程设计院有限公司)2023.07；(3)建筑与市政地基基础通用规范(GB55003-2021)；(4)建筑地基基础设计规范(GB50007-2011)：(5)建筑边坡工程技术规范(GB50330-2013)；(6)岩土工程勘察规范(GB5002l-200h2009年版)；(7)混凝土结构设计规范(GB50010-2010)；(8)建筑工程抗浮技术标准(JGJ476-2019)；(9)岩土锚杆与喷射混凝土支护工程技术规范(GB50086-2015)；(10)抗浮锚杆技术规程
4、(YB/T4659-2018)；(11)成都市建筑工程抗浮锚杆质量管理规程(成建委2018573号)：(12)四川建筑地基基础检测技术规程(DBJ51014-2021)o(13)四川省建筑地下结构抗浮锚杆技术标准(DBJ51T102-2018)o根据设计单位提供的抗浮锚杆需提供抗浮力示意图图纸，对地下室底板抗浮水力要求详见下表3.1。地下室各区域水浮力计算表表3.1区域抗水板厚度设计要求抗浮水力标准值(kNn2)设计要求抗浮锚杆轴向拉力标准值(kN)备注A区450mm18.80130B区450mm24.28105C区450mm30.28105D区450mm41.70130E区450f11m30
5、.28130F区45(hnm18.80130G区450nm1,25320H区450nm88.933204地层及水文地质条件4.1 地形地貌拟建项目场地地貌单元属岷江水系In级阶地。场地内地势有一定起伏，总体呈东北高、西南低的趋势，场地边缘植被茂密，中间局部被灌木丛覆盖，南部原有一水塘。场地地貌单元属岷江水系成都平原川阶地。4.2 地层岩性根据野外钻探、原位测试及室内岩.土试验成果的综合分析，拟建场地本次勘探深度范围内的地层划分为人工填土层第四系中更新统冰水堆积层(Q2,)及白垩系灌口组泥岩(K2g),地层结构自上而下分类描述如下：(I)第四系全新统人工填土层9严1)索填1：褐色，稍湿，结构松散
6、、杂乱，主要成分为粘性土及泥岩块碎石，局部区域顶部含少量植物根茎及生活垃圾，分布于地表，源自周边场地开挖堆填，堆填后未压实，堆积较均匀，具科技生态园配套小学项有高压缩性特征，欠固结土，无湿陷性，堆积时间约35年，层厚约050m6.80m0(2)第四系中更新统冰水堆积层(Q以)黏土2：黄褐色，硬可塑，矿物成分以伊利石、蒙脱石为主，填充少少量粉粒，裂隙不发育，局部夹有铁锌结核物，切面略具光泽，干强度中等，韧性较高，无摇振反应，场地大部分分布。本次勘察揭露层厚为0.508.50m,该层层底埋深O.5O12.00m,层顶标高为485.72494.71m。(3)白垩系灌口组泥岩(K2g)泥岩3：紫红色，
7、主要矿物成份为粘土矿物，泥质胶结，块状或层状构造，产状近水平向。在钻探深度范围内，根据其风化程度，将其划分为全风化、强风化及中等风化3个亚层：全风化泥岩3-1：紫红色，位于基岩表层，结构已遭破坏，岩体风化剧烈呈土状，局部为块状,质极软。本次勘察揭露层厚为0.506.60m,该层层底埋深3.40-15.00m,层顶标高为479.54-494.40mo强风化泥岩3-2：紫红色，主要矿物成分为粘土矿物，泥质胶结，中层状构造。风化裂隙发育，结构面不清晰，岩芯极破碎，呈碎块状，局部为短柱状，质软，手捏易碎，干钻可钻进，遇水易软化。局部夹有中风化层。岩石为极软岩，岩体完整程度为破碎极破碎，岩体基本质量等级
8、为V级。本次勘察揭露层厚为0.5010.90m,该层层底埋深2.3024.20m,层顶标高为466.96493.90m。中等风化泥岩3-3：紫红色，主耍矿物成分为粘土矿物，泥质胶结，中厚层状构造，节理裂隙较发育，结构面较清晰，岩芯较完整，呈短柱状或长柱状，岩质软，浸水或日晒易软化和崩解。局部地段岩芯较为破碎，沿结构面夹薄层强风化泥岩,干钻钻进困难。岩石为极软岩，岩体RQDtfi为7O%8O%,岩体完整程度为较完整，岩体基本质量等级为V级，软化系数为0.21,为软化岩石。本次勘察揭露厚度2.8014.40m,本层未揭穿。4.3 水文地质条件根据钻探揭示，场地内地下水根据水介质不同，可分为上层滞水
9、及基岩裂隙水。(1)上层滞水上层滞水主要赋存于浅部填土内，受大气降水及地表水的直接补给，向坡面及垂直向下排泄,以及蒸发下漆排泄，在下渗过程中局部受阻并不断积聚而成，无统一水面，富水性弱，透水性差。(2)基岩裂隙水场地基岩为泥岩，为相对隔水层，基岩裂隙水主要赋存于泥岩裂隙中，形成风化带网状裂隙浅层地下水。由于场地基岩结构相对完整，风化裂隙等结构面较不发育，所以场地基岩裂隙水连通性较差，流动性较差。由于含水层的富水性及透水性均很差，水量微，基岩渗透系数一般0.5md基岩裂隙水以降水入渗和坡面径流入港补给为主，向地势低洼处径流排泄。抗浮锚杆设汁勘察期为枯水期及平水期，勘察时测得稔定水位埋深1.10-
10、13.40m,稳定水位标高480.5449573m,根据区域地质资料显示，丰、枯水期年度变化幅度在l00300m之间。4.4 抗浮锚杆设计参数本工程根据大连市勘察测绘研究院集团有限公司白雄湾科技生态园配套小学项目岩上工程勘察报告中提供的各岩土层锚杆设计参数进行抗浮设计，备参数详见表4.1。土体与锚固体的极限摩阻力标准值(kPa)表表4.1土层名称素填土黏土全风化泥岩强风化泥岩中风化泥岩极限摩阻力标准值/5080180220注：表中数据摘录于岩土工程勘察报告第7.1节。5抗浮锚杆间距及布置方法根据设计提供抗浮水力标准值，考虑抗浮设计合理性和工程经济性。抗浮锚杆设计间距如下表5.1：抗浮锚杆设计间
11、距表5.1区域抗浮锚杆布置方式锚杆间距(m)单根锚杆轴向拉力标准值N*(kN)A区正方形2.5130B区正方形2.0105C区正方形1.8105D区正方形1.7130E区正方形2.0130F区正方形2.5130G区正方形1.7320H区正方形1.83206锚杆配筋与长度6.1锚杆配筋计算根据四川省建筑地下结构抗浮锚杆技术标准DBJ51TIO2-2018中5.3.6条。AsKbNf,式中：氏一一配置钢筋有效截面面积(m?)；1.锚杆轴向拉力标准值(kN)；K11一一锚杆筋体抗拉安全系数，取2.0：f,一一锚筋抗拉设计强度值；采用HRB400螺纹钢筋，取360Nm11;计算可知：抗浮锚杆配筋表表6
12、,1区域单根锚杆轴向拉力标准值MIikN)锚杆截面钢筋计算值(mm2)设计配筋锚杆截面钢筋设计值(mnr)A区1307223620942B区1055833I8763C区105583318763D区130722320942E区130722320942F区130722320942G区32017783322413H区320177833224136.2 锚固体与岩土层间锚固长度计算根据四川省建筑地下结构抗浮锚杆技术标准DBJ51Tlo2-2018中5.3.5条式5.3.5T。IgKNJ(Dq,G式中：NC锚杆轴向拉力标准值(kN)；K锚杆锚固体抗拔安全系数，取2.0：1.t锚杆锚固段长度(m)：D一锚
13、杆锚固段钻孔直径，取0.18m：5.一一岩土层与锚固体极限粘结强度标准值(kPa)。根据各勘探孔地层情况，抗浮锚杆锚固段地层主要以全风化泥岩、强风化泥岩、中风化泥岩为主，进入土层厚度取值见计算书。通过计算，锚杆锚固体与岩土层间的长度见表6.2。锚杆锚固体与岩土层间的长度表6.2区域锚杆轴向拉力标准值N,k(kN)锚固体直径(m)锚杆锚固体与岩土层间的计算长度(m)设计锚入地层深度(m)A区1300.186.06.5B区1050.186.06.5C区1050.186.06.5D区1300.186.06.5E区1300.186.06.5F区1300.186.06.5G区3200.1812.012.
14、5H区3200.1812.012.5备注：抗水板底部一定厚度土体因应力释放而使得锚固力的丧失，此构造段长度取值不应小于05m,因此锚杆设计长度=构造段长度+锚杆锚固体与岩土层间的计算长度.6.3 锚杆钢筋与锚固砂浆长度计算根据四川省建筑地下结构抗浮锚杆技术标准DBJ51TIO2-2018中5.3.5条式5.3.5-2：12KNi(ndfb)式中：!,一一锚筋与砂浆间的锚固长度(m)；K一一锚杆锚固体抗拔安全系数，取2.0；Nuk锚杆轴向拉力标准值(kN)；d钢筋直径(m)；11钢筋根数；f.,一一钢筋与锚固注浆体间的粘结力强度标准值(MPa),注浆体强度按30MPa考虑时，取为2.4MPa,3根钢筋点焊成束做法时，粘结强度乘以0.7折减系数，既取为1.68
