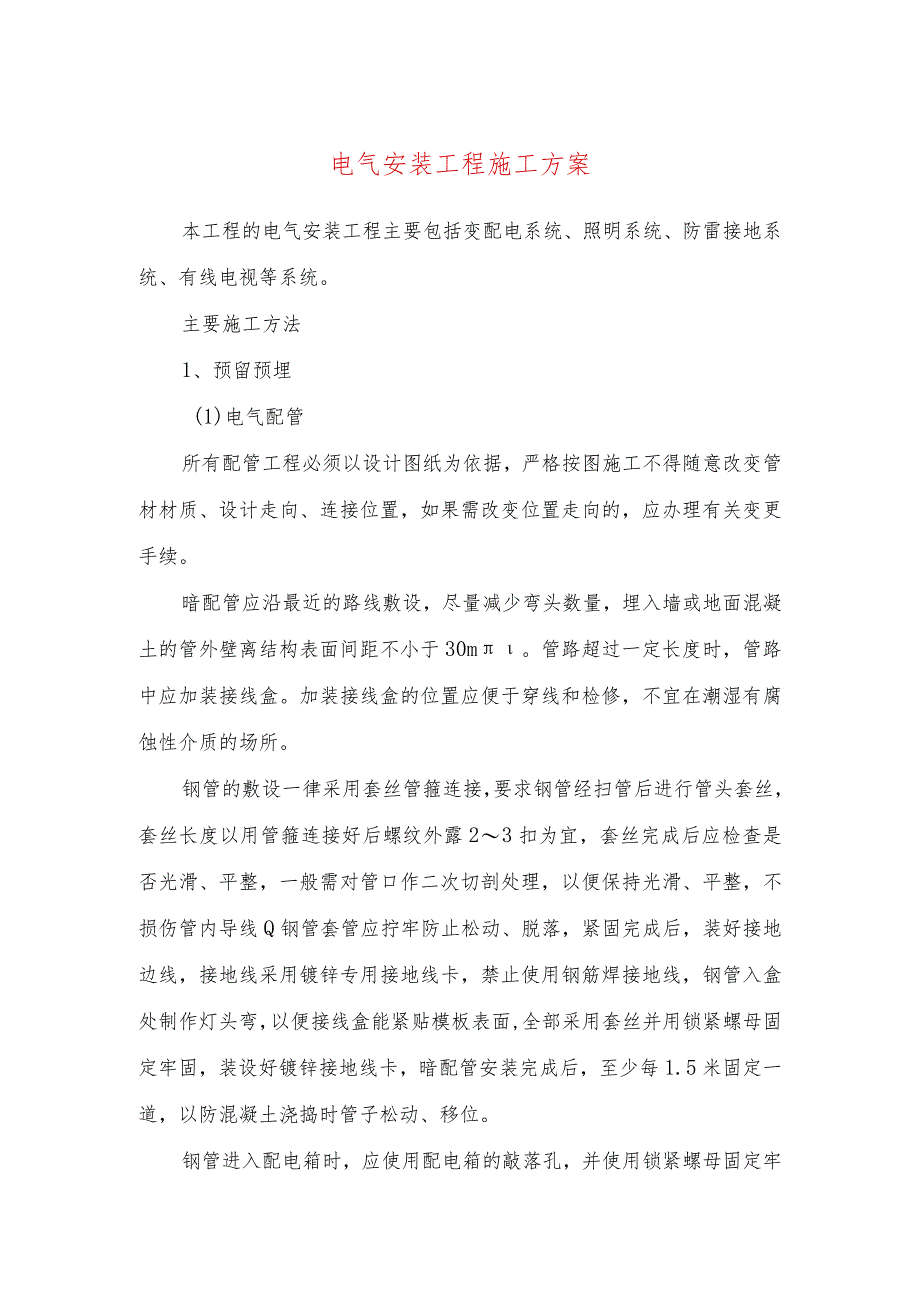

1、电气安装工程施工方案本工程的电气安装工程主要包括变配电系统、照明系统、防雷接地系统、有线电视等系统。主要施工方法1、预留预埋(1)电气配管所有配管工程必须以设计图纸为依据，严格按图施工不得随意改变管材材质、设计走向、连接位置，如果需改变位置走向的，应办理有关变更手续。暗配管应沿最近的路线敷设，尽量减少弯头数量，埋入墙或地面混凝土的管外壁离结构表面间距不小于30m。管路超过一定长度时，管路中应加装接线盒。加装接线盒的位置应便于穿线和检修，不宜在潮湿有腐蚀性介质的场所。钢管的敷设一律采用套丝管箍连接，要求钢管经扫管后进行管头套丝，套丝长度以用管箍连接好后螺纹外露23扣为宜，套丝完成后应检查是否光滑

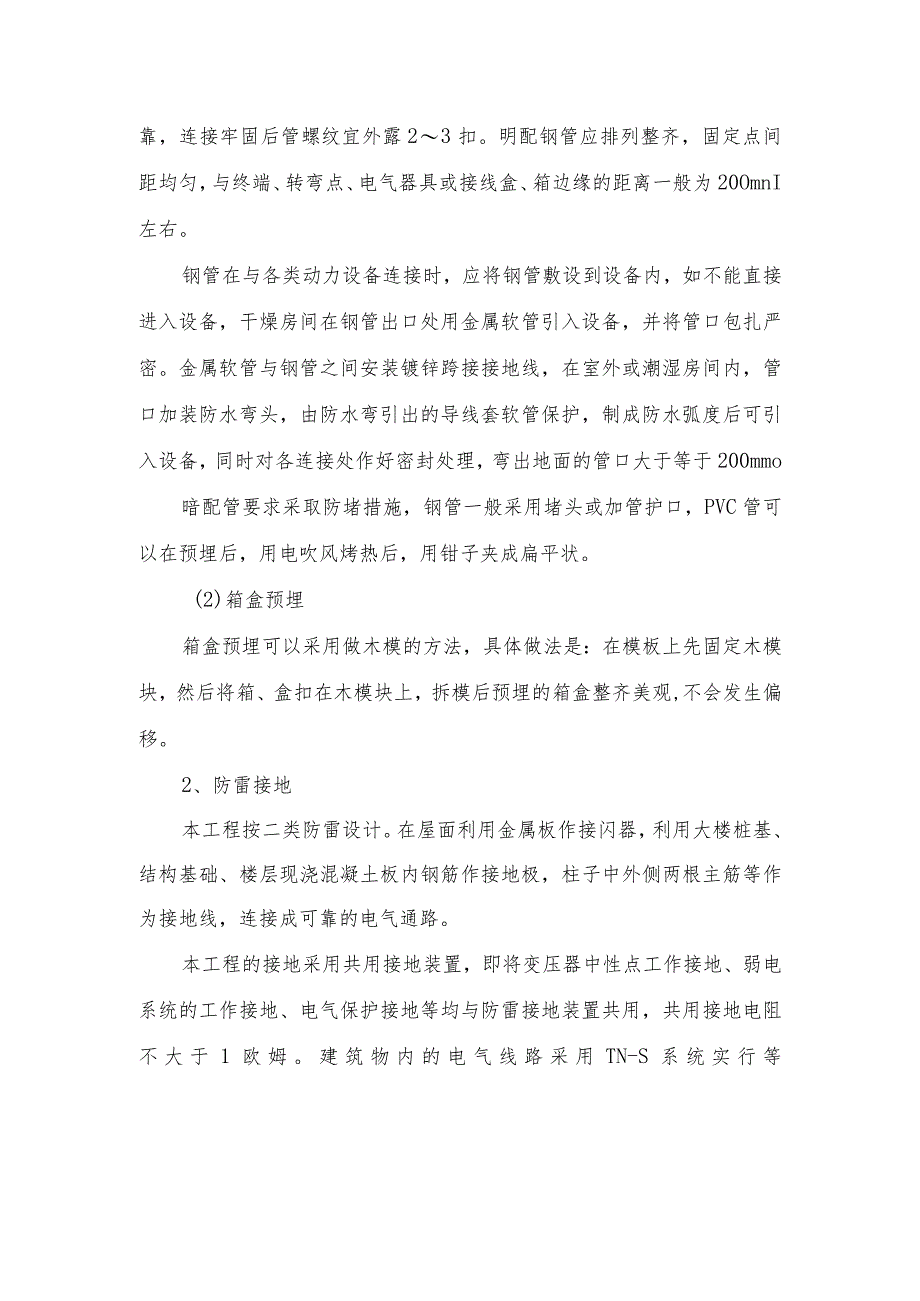

2、、平整，一般需对管口作二次切剖处理，以便保持光滑、平整，不损伤管内导线Q钢管套管应拧牢防止松动、脱落，紧固完成后，装好接地边线，接地线采用镀锌专用接地线卡，禁止使用钢筋焊接地线，钢管入盒处制作灯头弯，以便接线盒能紧贴模板表面,全部采用套丝并用锁紧螺母固定牢固，装设好镀锌接地线卡，暗配管安装完成后，至少每1.5米固定一道，以防混凝土浇捣时管子松动、移位。钢管进入配电箱时，应使用配电箱的敲落孔，并使用锁紧螺母固定牢靠，连接牢固后管螺纹宜外露23扣。明配钢管应排列整齐，固定点间距均匀，与终端、转弯点、电气器具或接线盒、箱边缘的距离一般为20OmnI左右。钢管在与各类动力设备连接时，应将钢管敷设到设备
3、内，如不能直接进入设备，干燥房间在钢管出口处用金属软管引入设备，并将管口包扎严密。金属软管与钢管之间安装镀锌跨接接地线，在室外或潮湿房间内，管口加装防水弯头，由防水弯引出的导线套软管保护，制成防水弧度后可引入设备，同时对各连接处作好密封处理，弯出地面的管口大于等于200mmo暗配管要求采取防堵措施，钢管一般采用堵头或加管护口，PVC管可以在预埋后，用电吹风烤热后，用钳子夹成扁平状。(2)箱盒预埋箱盒预埋可以采用做木模的方法，具体做法是：在模板上先固定木模块，然后将箱、盒扣在木模块上，拆模后预埋的箱盒整齐美观,不会发生偏移。2、防雷接地本工程按二类防雷设计。在屋面利用金属板作接闪器，利用大楼桩基

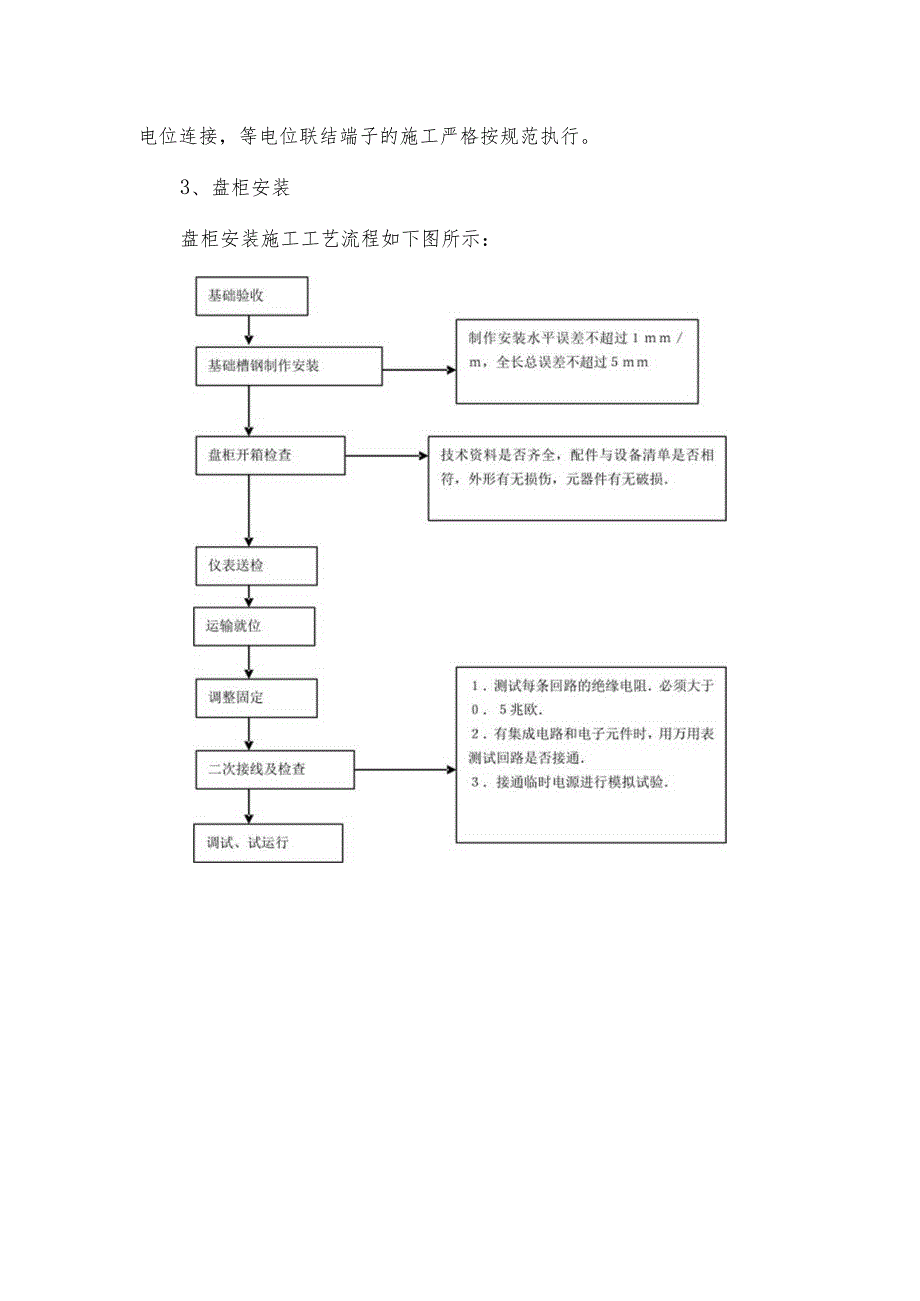

4、、结构基础、楼层现浇混凝土板内钢筋作接地极，柱子中外侧两根主筋等作为接地线，连接成可靠的电气通路。本工程的接地采用共用接地装置，即将变压器中性点工作接地、弱电系统的工作接地、电气保护接地等均与防雷接地装置共用，共用接地电阻不大于1欧姆。建筑物内的电气线路采用TN-S系统实行等电位连接，等电位联结端子的施工严格按规范执行。3、盘柜安装盘柜安装施工工艺流程如下图所示：4、母线敷设；(1)母线之间间距应保持一致，最大误差不得超5mm,校正母线的工具须用木质榔头，并在木工作台上进行。(2)切断母线禁止采用气割方法，母线的焊接应采用氢弧焊。(3)母线敷设用瓷瓶支撑，水平敷设用卡板固定，垂直敷设用夹板固定
5、，线与设备不得强制连接，接触面处涂电力复合导电膏处理,连接用的紧固件必须用镀锌螺栓加平垫圈和弹簧垫圈。5、线槽安装(1)施工程序：6、配管接线(1)施工程序:选择导线f穿带线一扫管一放线f导线与带线绑扎一带护口f导线连接f导线包扎一线路检查、绝缘遥测(2)施工中注意不同相线和一、二次线采用不同线色加以区分，必要时加以标识。管口处加护口，防止电线损伤。导线不得直接露于空气中，截面为2.5mm2及以下的多股铜芯线应先拧紧烫锡或压接端子后再与设备、器具的端子连接。当设计无特殊规定时，导线采用焊接压板压接或套管连接。7、电缆敷设(1)电缆敷设前应对电缆进行详细检查，规格、型号、截面电压等级均要符合设计要求，外观无扭曲、坏损现象。并进行绝缘摇测或耐压试验。(2)电缆盘选择时，应考虑实际长度是否与敷设长度相符，并绘制电缆排列图，减少电缆交叉。(3)敷设电缆时，按先大后小、先长后短的原则进行，排列在底层的先敷设。(4)标志牌规格应一致，并有防腐性能。8、灯具、开关箱等低压电器安装(1)对安装有妨碍的模板、脚手架必须拆除，墙面、门窗等装饰工作完成后，方可插入施工。(2)灯具及开关箱等的安装须格外注意观感质量、标高位置要正确可靠。
