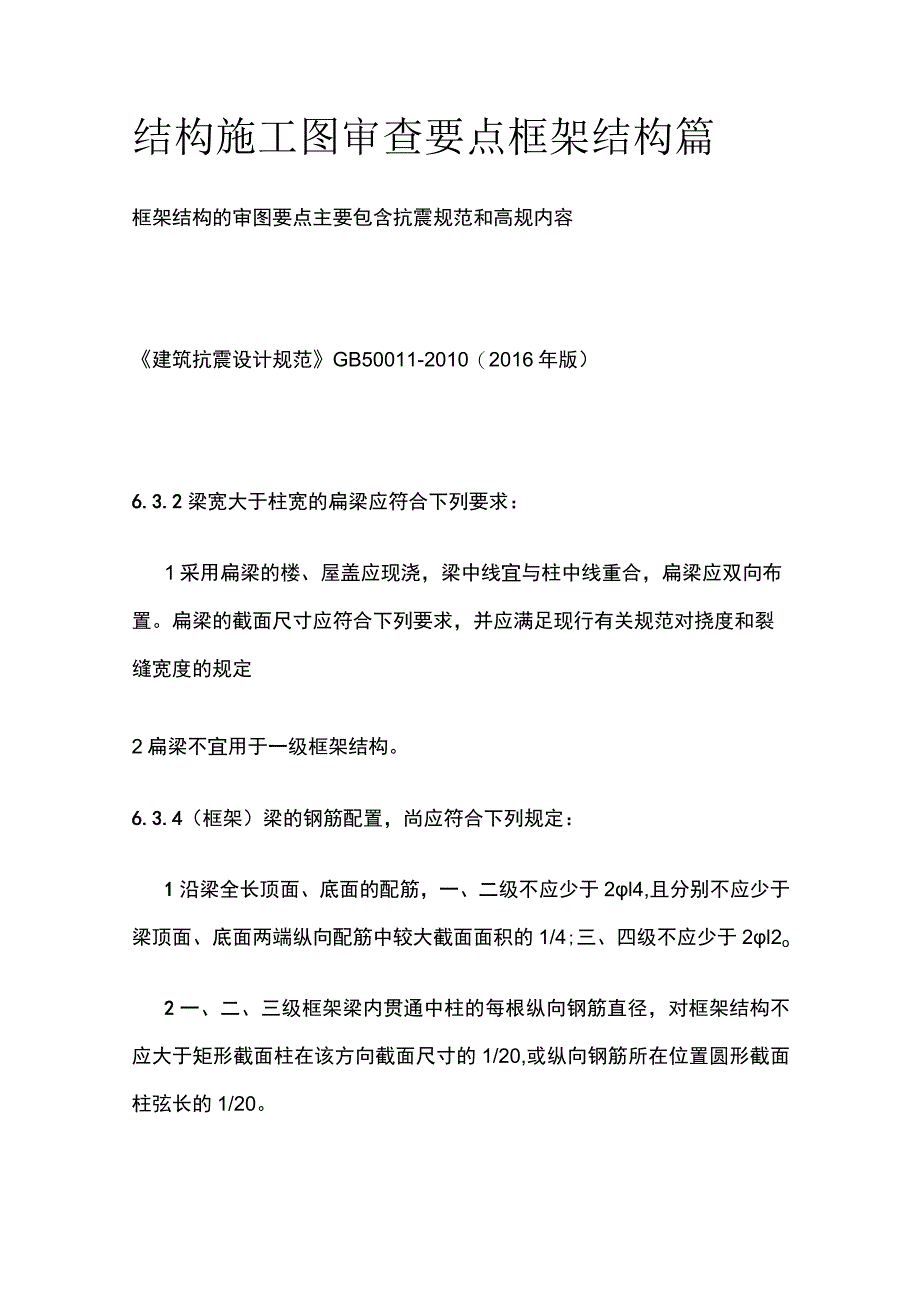

1、结构施工图审查要点框架结构篇框架结构的审图要点主要包含抗震规范和高规内容建筑抗震设计规范GB50011-2010（2016年版）6.3.2梁宽大于柱宽的扁梁应符合下列要求：1采用扁梁的楼、屋盖应现浇，梁中线宜与柱中线重合，扁梁应双向布置。扁梁的截面尺寸应符合下列要求，并应满足现行有关规范对挠度和裂缝宽度的规定2扁梁不宜用于一级框架结构。6.3.4（框架）梁的钢筋配置，尚应符合下列规定：1沿梁全长顶面、底面的配筋，一、二级不应少于2l4,且分别不应少于梁顶面、底面两端纵向配筋中较大截面面积的1/4;三、四级不应少于2l2o2一、二、三级框架梁内贯通中柱的每根纵向钢筋直径，对框架结构不应大于矩形截

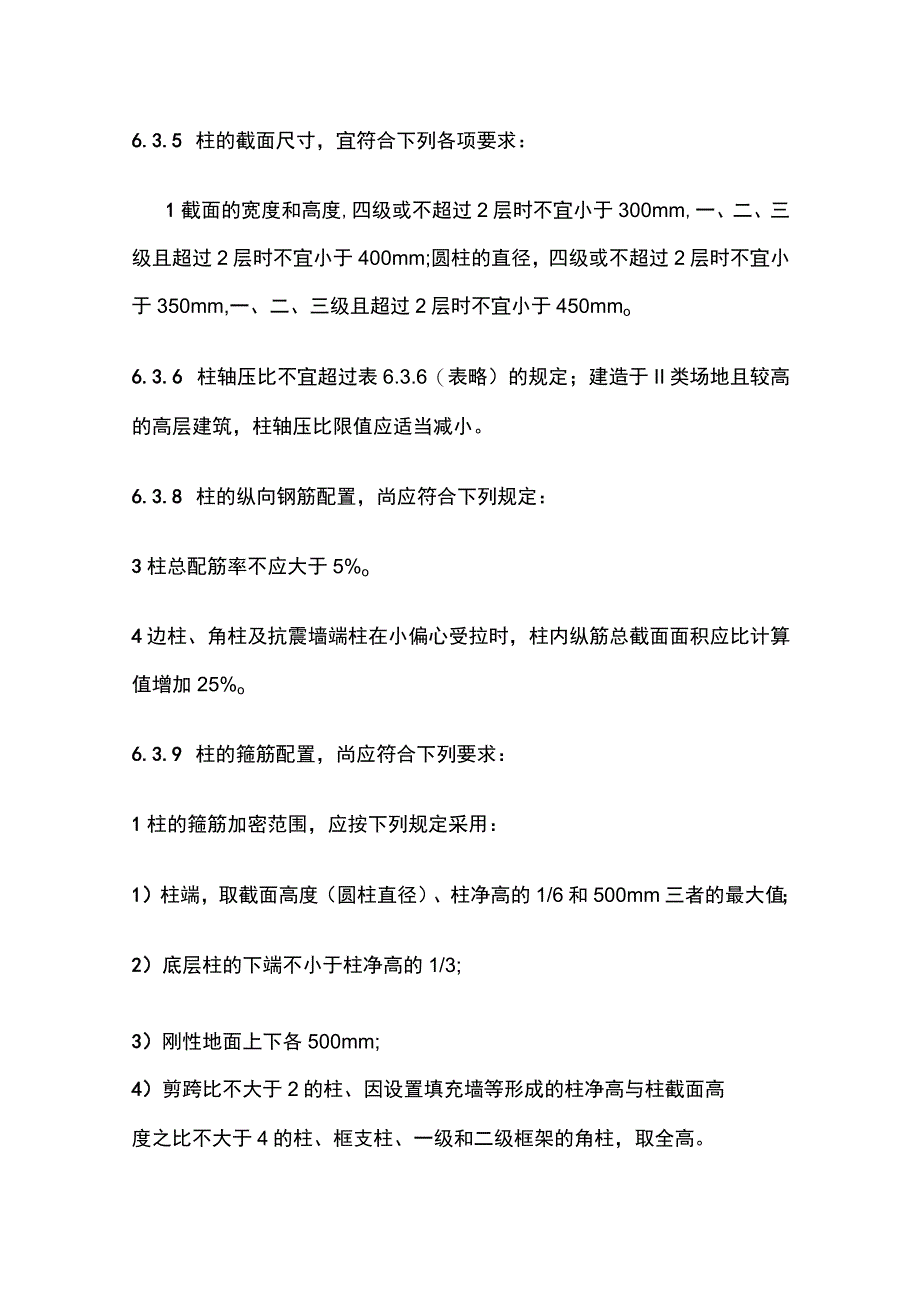

2、面柱在该方向截面尺寸的1/20,或纵向钢筋所在位置圆形截面柱弦长的1/20。6.3.5 柱的截面尺寸，宜符合下列各项要求：1截面的宽度和高度,四级或不超过2层时不宜小于300mm,一、二、三级且超过2层时不宜小于400mm;圆柱的直径，四级或不超过2层时不宜小于350mm,一、二、三级且超过2层时不宜小于450mmo6.3.6 柱轴压比不宜超过表6.3.6（表略）的规定；建造于II类场地且较高的高层建筑，柱轴压比限值应适当减小。6.3.8 柱的纵向钢筋配置，尚应符合下列规定：3柱总配筋率不应大于5%o4边柱、角柱及抗震墙端柱在小偏心受拉时，柱内纵筋总截面面积应比计算值增加25%o6.3.9 柱

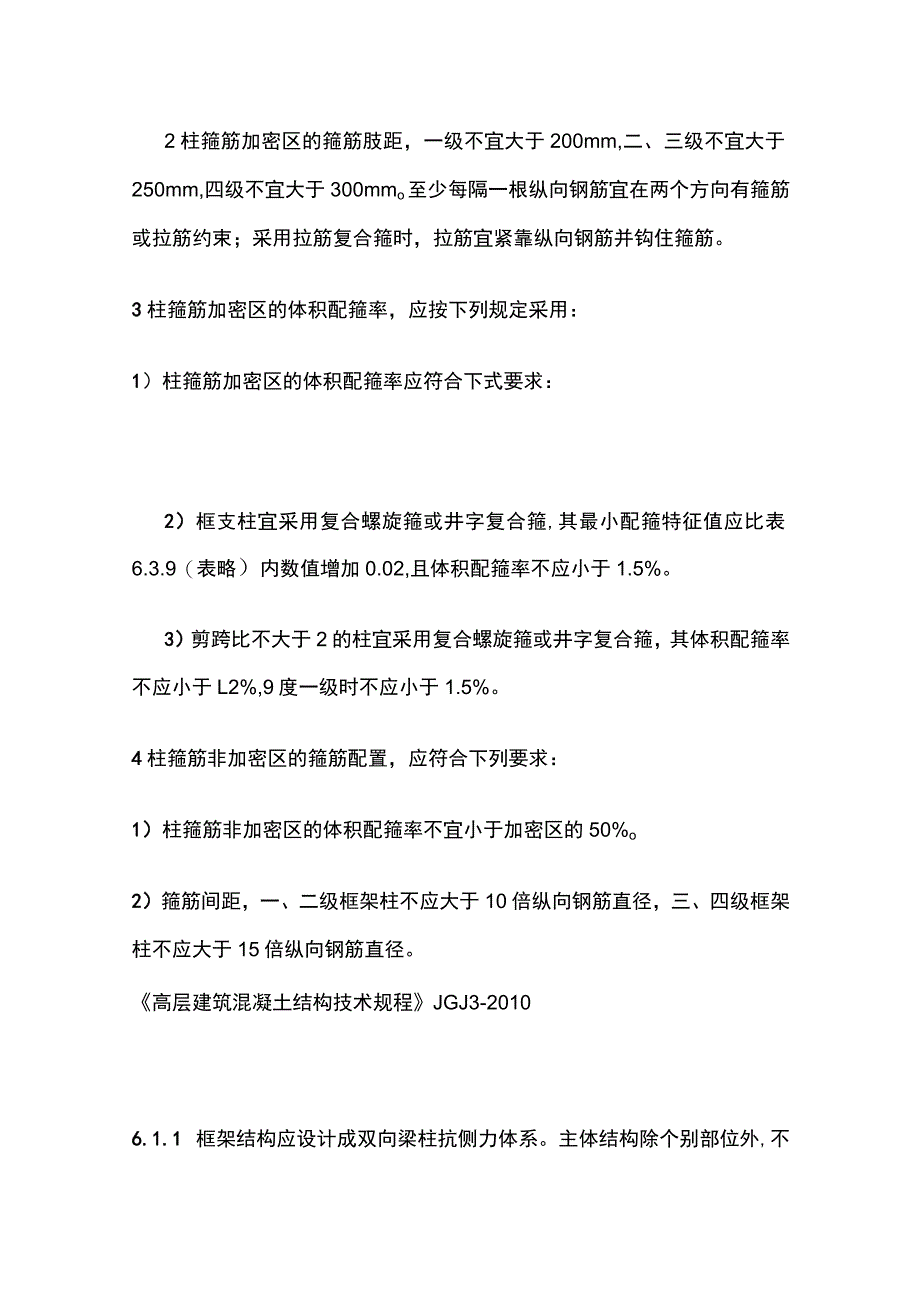

3、的箍筋配置，尚应符合下列要求：1柱的箍筋加密范围，应按下列规定采用：1）柱端，取截面高度（圆柱直径）、柱净高的1/6和500mm三者的最大值；2）底层柱的下端不小于柱净高的1/3;3）刚性地面上下各500mm;4）剪跨比不大于2的柱、因设置填充墙等形成的柱净高与柱截面高度之比不大于4的柱、框支柱、一级和二级框架的角柱，取全高。2柱箍筋加密区的箍筋肢距，一级不宜大于200mm,二、三级不宜大于250mm,四级不宜大于300mmo至少每隔一根纵向钢筋宜在两个方向有箍筋或拉筋约束；采用拉筋复合箍时，拉筋宜紧靠纵向钢筋并钩住箍筋。3柱箍筋加密区的体积配箍率，应按下列规定采用：1）柱箍筋加密区的体积配箍
4、率应符合下式要求：2）框支柱宜采用复合螺旋箍或井字复合箍,其最小配箍特征值应比表6.3.9（表略）内数值增加0.02,且体积配箍率不应小于1.5%。3）剪跨比不大于2的柱宜采用复合螺旋箍或井字复合箍，其体积配箍率不应小于L2%,9度一级时不应小于1.5%。4柱箍筋非加密区的箍筋配置，应符合下列要求：1）柱箍筋非加密区的体积配箍率不宜小于加密区的50%o2）箍筋间距，一、二级框架柱不应大于10倍纵向钢筋直径，三、四级框架柱不应大于15倍纵向钢筋直径。高层建筑混凝土结构技术规程JGJ3-20106.1.1 框架结构应设计成双向梁柱抗侧力体系。主体结构除个别部位外,不应采用较接。6.1.2 抗震设计
5、的框架结构不应采用单跨框架。6.1.4 抗震设计时，框架结构的楼梯间应符合下列规定：1楼梯间的布置应尽量减小其造成的结构平面不规则。2宜采用现浇钢筋混凝土楼梯，楼梯结构应有足够的抗倒塌能力。3宜采取措施减小楼梯对主体结构的影响。4当钢筋混凝土楼梯与主体结构整体连接时，应考虑楼梯对地震作用及其效应的影响，并应对楼梯构件进行抗震承载力验算。6.3.3 梁的纵向钢筋配置，尚应符合下列规定：1抗震设计时，梁端纵向受拉钢筋的配筋率不宜大于2.5%,不应大于2.75%；当梁端受拉钢筋的配筋率大于2.5%时，受压钢筋的配筋率不应小于受拉钢筋的一半。2沿梁全长顶面和底面应至少各配置两根纵向配筋，一、二级抗震设
6、计时钢筋直径不应小于14mm,且分别不应小于梁两端顶面和底面纵向配筋中较大截面面积的1/4;三、四级抗震设计和非抗震设计时钢筋直径不应小于12mmo6.4.2抗震设计时，钢筋混凝土柱轴压比不宜超过表6.4.2（表略）的规定；对于11类场地上较高的高层建筑，其轴压比限值应适当减小。6.4.6抗震设计时，柱箍筋加密区的范围应符合下列规定：1底层柱的上端和其他各层柱的两端，应取矩形截面柱之长边尺寸（或圆形截面柱之直径）、柱净高之1/6和500mm三者之最大值范围；2底层柱刚性地面上、下各500mm的范围；3底层柱柱根以上1/3柱净高的范围;4剪跨I:匕不大于2的柱和因填充墙等形成的柱净高与截面高度之
7、上匕不大于4的柱全高范围；5一、二级框架角柱的全高范围；6需要提高变形能力的柱的全高范围。6.4.7 柱加密区范围内箍筋的体积配箍率，应符合下列规定:1柱箍筋加密区箍筋的体积配箍率，应符合下式要求：2对一、二、三、四级框架柱，其箍筋加密区范围内箍筋的体积配箍率尚且分别不应小于0.8%,0.6%、0.4%和0.4%o3剪跨比不大于2的柱宜采用复合螺旋箍或井字复合箍，其体积配箍率不应小于1.2%;设防烈度为9度时，不应小于1.5%。4计算复合螺旋箍筋的体积配箍率时，其非螺旋箍筋的体积应乘以换算系数0.8o6.4.8 抗震设计时，柱箍筋设置尚应符合下列规定：1箍筋应为封闭式,其末端应做成135。弯钩
8、且弯钩末端平直段长度不应小于10倍的箍筋直径，且不应小于75mmo2箍筋加密区的箍筋肢距,一级不宜大于200mm,二、三级不宜大于250mm和20倍箍筋直径的较大值，四级不宜大于300mmo每隔一根纵向钢筋宜在两个方向有箍筋约束；采用拉筋组合箍时，拉筋宜紧靠纵向钢筋并勾住封闭箍筋。3柱非加密区的箍筋，其体积配箍率不宜小于加密区的一半；其箍筋间距，不应大于加密区箍筋间距的2倍，且一、二级不应大于10倍纵向钢筋直径，三、四级不应大于15倍纵向钢筋直径。6.4.10框架节点核心区应设置水平箍筋，且应符合下列规定：2抗震设计时，箍筋的最大间距和最小直径宜符合本规程第6.4.3条有关柱箍筋的规定。一、二
9、、三级框架节点核心区配箍特征值分别不宜小于0.12.0.10和0.08,且箍筋体积配箍率分别不宜小于0.6%、0.5%和0.4%。柱剪跨比不大于2的框架节点核心区的体积配箍率不宜小于核心区上、下柱端体积配箍率中的较大值。6.5.3抗震设计时，钢筋混凝土结构构件纵向受力钢筋的锚固和连接，应符合下列要求：1纵向受拉钢筋的最小锚固长度IaE应按下列规定采用：一、二级抗震等级aE=1.15la(6.5.3-1)三级抗震等级aE=1.05la(653-2)四级抗震等级IaE=LOOIa(6.53-3)2当采用绑扎搭接接头时，其搭接长度不应小于下式的计算值：IIE=laE(6.53-4)3受拉钢筋直径大于
10、25mm、受压钢筋直径大于28mm时，不宜采用绑扎搭接接头；4现浇钢筋混凝土框架梁、柱纵向受力钢筋的连接方法，应符合下列规定：D框架柱：一、二级抗震等级及三级抗震等级的底层，宜采用机械连接接头，也可采用绑扎搭接或焊接接头；三级抗震等级的其他部位和四级抗震等级，可采用绑扎搭接或焊接接头；2 ）框支梁、框支柱：宜采用机械连接接头；3 ）框架梁：一级宜采用机械连接接头，二、三、四级可采用绑扎搭接或焊接接头。5位于同一连接区段内的受拉钢筋接头面积百分率不宜超过50%;6当接头位置无法避开梁端、柱端箍筋加密区时，应采用满足等强度要求的机械连接接头，且钢筋接头面积百分率不宜超过50%;7钢筋的机械连接、绑
11、扎搭接及焊接，尚应符合国家现行有关标准的规定。6.5.5抗震设计时，框架梁、柱的纵向钢筋在框架节点区的锚固和搭接（图略）应符合下列要求：1顶层中节点柱纵向钢筋和边节点柱内侧纵向钢筋应伸至柱顶。当从梁底边计算的直线锚固长度不小于IaE时，可不必水平弯折，否则应向柱内或梁内、板内水平弯折，锚固段弯折前的竖直投影长度不应小于0.5labEz弯折后的水平投影长度不宜小于12倍的柱纵向钢筋直径。此处JabE为抗震时钢筋的基本锚固长度，一、二级取1.15lab,三、四级分别取l.O5lab和LOOIabo2顶层端节点处，柱外侧纵向钢筋可与梁上部纵向钢筋搭接，搭接长度不应小于L5laE,且伸入梁内的柱外侧纵
