1、结构施工图审查要点地基基础一、一般规定建筑地基基础设计规范GB50007-20113.0.1地基基础设计应根据地基复杂程度、建筑物规模和功能特征以及由于地基问题可能造成建筑物破坏或影响正常使用的程度分为三个设计等级，设计时应根据具体情况确定。3.0.4地基基础设计前应进行岩土工程勘察，建筑物地基均应进行施工验槽。当地基条件与原勘察报告不符时，应进行施工勘察。5.1.5当（基础）必须埋在地下水位以下时，应采取地基土在施工时不受扰动的措施。当基础埋置在易风化的岩层上，施工时应在基坑开挖后立即铺筑垫层。8.5.2岩溶地区的桩基,当必须采用嵌岩桩时应对岩溶进行施工勘察。建筑桩基技术规范JGJ94-20

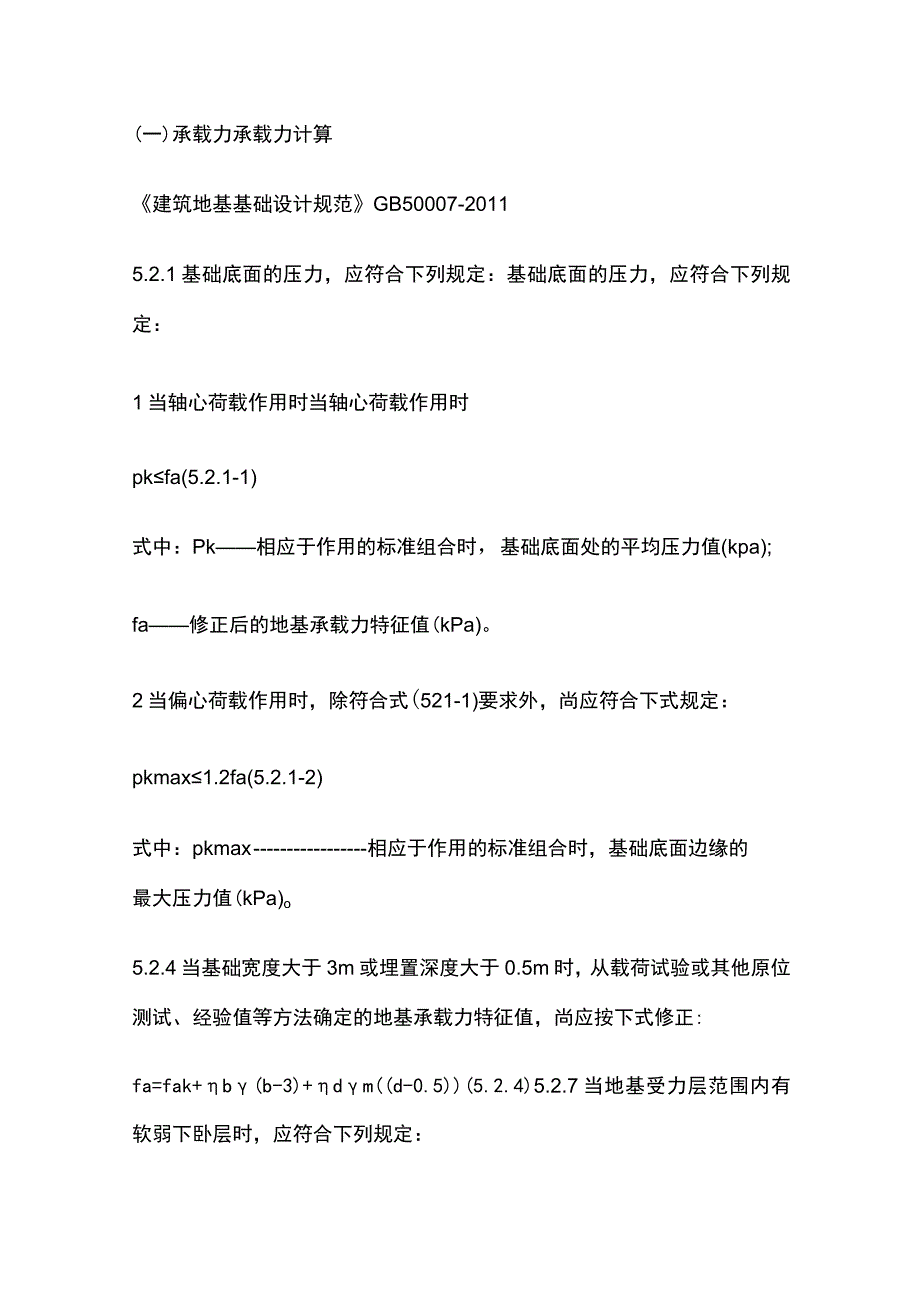

2、083.1.2根据建筑规模、功能特征、对差异变形的适应性、场地地基和建筑物体形的复杂性以及由于桩基问题可能造成建筑破坏或影响正常使用的程度，应将桩基设计分为三个设计等级。二、地基地基计算计算(一)承载力承载力计算建筑地基基础设计规范GB50007-20115.2.1基础底面的压力，应符合下列规定：基础底面的压力，应符合下列规定：1当轴心荷载作用时当轴心荷载作用时pkfa(5.2.1-1)式中：Pk相应于作用的标准组合时，基础底面处的平均压力值(kpa);fa修正后的地基承载力特征值(kPa)。2当偏心荷载作用时，除符合式(521-1)要求外，尚应符合下式规定：pkmax1.2fa(5.2.1-
3、2)式中：pkmax相应于作用的标准组合时，基础底面边缘的最大压力值(kPa)o5.2.4当基础宽度大于3m或埋置深度大于0.5m时，从载荷试验或其他原位测试、经验值等方法确定的地基承载力特征值，尚应按下式修正:fa=fak+b(b-3)+dm(d-0.5)(5.2.4)5.2.7当地基受力层范围内有软弱下卧层时，应符合下列规定：1.应按下式验算软弱下卧层的地基承载力：pz+pczfaz（5.2.7-1）式中：PZ相应于作用的标准组合时，软弱下卧层顶面处的附加压力值（kPa）;pcz软弱下卧层顶面处土的自重压力值（kPa）;faz软弱下卧层顶面处经深度修正后的地基承载力特征值（kPa）。（二）
4、变形变形计算计算建筑地基基础设计规范GB50007-20115.3.3在计算地基变形时，应符合下列规定：1由于建筑地基不均匀、荷载差异很大、体型复杂等因素引起的地基变形，对于砌体承重结构应由局部倾斜值控制；对于框架结构和单层排架结构应由相邻柱基的沉降差控制；对于多层或高耸结构应由倾斜值控制；必要时尚应控制平均沉降量。2在必要情况下，需要分别预估建筑物在施工期间和使用期间的地基变形值,以便预留建筑物有关部分之间的净空,选择连接方法和施工顺序。(三)稳定验算建筑地基基础设计规范GB50007-20115.4.1 地基稳定性可采用圆弧滑动面法进行验算。最危险的滑动面上诸力对滑动中心所产生的抗滑力矩与
5、滑动力矩应符合下式要求：式中：Mr-滑动力矩(kNm);MS-抗滑力矩(kNm)5.4.2 位于稳定土坡坡顶上的建筑，应符合下列规定：1对于条形基础或矩形基础，当垂直于坡顶边缘线的基础底面边长小于或等于外边缘线至坡顶的水平距离应符合下式要求，且不得小于2.5m:式中：a基础底面外边缘线至坡顶的水平距离(m);b垂直于坡顶边缘线的基础底面边长(m);d基础埋置深度（m）;边坡坡角（。）。2当基础底面外边缘线至坡顶的水平距离不满足式（5.4.2-1）、式（5A2-2）的要求时，可根据基底平均压力按公式（541）确定基础距坡顶边缘的距离和基础埋深。3当边坡坡角大于45。、坡高大于8m时，尚应按式（5
6、41）验算坡体稳定性。5.4.3 建筑物基础存在浮力作用时应进行抗浮稳定性验算，并应符合下列规定：1对于简单的浮力作用情况，基础抗浮稳定性应符合下式要求：6.7.5挡土墙的稳定性验算应符合下列规定:三、基础设计（一）基础埋深建筑地基基础设计规范GB50007-20115.1.4在抗震设防区，除岩石地基外，天然地基上的箱形和筏型基础埋深不宜小于建筑物高度的1/15,桩筏或桩箱基础的埋置深度（不计桩长）不宜小于建筑物高度的l18o高层建筑混凝土结构技术规程JGJ3-201012.1.7在重力荷载与水平荷载标准值或重力荷载代表值与多遇水平地震标准值共同作用下，高宽比大于4的高层建筑，基础底面不宜出现
7、零应力区，高宽比不大于4的高建筑，基础底面与地基之间零应力区面积不应超过基础底面面积的15%o12.1.9高层建筑基础与相连的裙房之间设置沉降缝时，应采取措施，确保主楼基础具有可靠的侧向约束和有效埋置深度。（二）无筋扩展基础建筑地基基础设计规范GB50007-20118.1.1无筋扩展基础高度应满足下式的要求：(三)扩展基础建筑地基基础设计规范GB50007-20118.2.1 扩展基础的构造，应符合下列规定：3扩展基础受力钢筋最小配筋率不应小于0.15%,底板受力钢筋的最小直径不应小于IOmm间距不应大于20Omm也不应小于IOommo墙下钢筋混凝土条形基础纵向分布钢筋的直径不应小于8mm,
8、间距不应大于300mm,每延米分布钢筋的面积不应小于受力钢筋面积的15%o当有垫层时钢筋保护层的厚度不应小于40mm;无垫层时不应小于70mmo8.2.6 扩展基础的基础底面积，应按本规范第5章有关规定确定。在条形基础相交处，不应重复计入基础面积。(四)柱下条形基础建筑地基基础设计规范GB50007-20118.2.8 柱下独立基础的受冲切承载力应按下列公式验算：8.2.9 当基础底面短边尺寸小于或等于柱宽加两倍基础有效高度时，应按下列公式验算柱与基础交接处截面受剪承载力：8.2.10 墙下条形基础底板应按本规范公式（8.2.9-1）验算墙与基础底板交接处截面受剪承载力，其中AO为验算截面处基
9、础底板的单位长度垂直截面有效面积，Vs为墙与基础交接处由基底平均净反力产生的单位长度剪力设计值。8.2.11 在轴心荷载或单向偏心荷载作用下，当台阶的宽高比小于或等于2.5且偏心距小于或等于1/6基础宽度时，柱下矩形独立基础任意截面的底板弯矩可按下列简化方法进行计算：8.3.1 柱下条形基础的构造，除应符合本规范第8.2.1条的要求外，尚应符合下列规定：4条形基础梁顶部和底部的纵向受力钢筋除应满足计算要求外，顶部钢筋按计算配筋全部贯通，底部通长钢筋不应少于底部受力钢筋截面总面积的l3o8.3.2 柱下条形基础的计算，除应符合本规范第8.2.6条的要求外，尚应符合下列规定：4应验算柱边缘处基础梁
10、的受剪承载力。5当存在扭矩时，尚应作抗扭计算。6当条形基础的混凝土强度等级小于柱的混凝土强度等级时，应验算柱下条形基础梁顶面的局部受压承载力。（五）高层建筑筏形基础高层建筑混凝土结构技术规程JGJ3-20108.4.4 筏形基础的混凝土强度等级不应低于C30,当有地下室时应采用防水混凝土。防水混凝土的抗渗等级应按表8.4.4选用。8.4.8 平板式筏基内筒下的板厚应满足受冲切承载力的要求，并应符合下列规定：1受冲切承载力应按下式进行计算：2当需要考虑内筒根部弯矩的影响时，距内筒外表面h2处冲切临界截面的最大剪应力可按公式（8.4.7-1）计算，此时8.4.15 梁板式筏基的底板和基础梁的配筋除
11、满足计算要求外，纵横方向的底部钢筋尚应有不少于1/3贯通全跨,顶部钢筋按计算配筋全部贯通，底板上下贯通钢筋的配筋率不应小于0.15%o8.4.16 平板式筏基柱下板带和跨中板带的底部支座钢筋应有不少于1/3贯通全跨，顶部钢筋应按计算贯通全跨，上下贯通钢筋的配筋率不应小于0.15%8.4.23 采用大面积整体筏形基础时，与主楼连接的外扩地下室其角隅处的楼板板角，除配置两个垂直方向的上部钢筋外，尚应布置斜向上部构造钢筋，钢筋直径不应小于IOmm、间距不应大于200mmo四、桩基础建筑地基基础设计规范GB50007-20118.5.2 桩基设计应符合下列规定：1所有桩基均应进行承载力和桩身强度计算。
12、对预制桩,尚应进行运输、吊装和锤击等过程中的强度和抗裂验算。2桩基础沉降验算应符合本规范第桩基础沉降验算应符合本规范第8.5.15条的规定。3桩基础的抗震承载力验算应符合现行国家标准建筑抗震设计规范GB50011的有关规定。6由于欠固结软土、湿陷性土和场地填土的固结，场地大面积堆载、降低地下水位等原因，引起桩周土的沉降大于桩的沉降时，应考虑桩侧负摩擦力对桩基承载力和沉降的影响。7对位于坡地、岸边的桩基，应进行桩基的整体稳定验算。8岩溶地区的桩基，当必须采用嵌岩桩时，应对岩溶进行施工勘察。9应考虑桩基施工中挤土效应对桩基及周边环境的影响。8.5.3 桩和桩基的构造，应符合下列规定：1摩擦型桩的中
13、心距不宜小于桩身直径的摩擦型桩的中心距不宜小于桩身直径的3倍；扩底灌注桩的中心距不宜小于扩底直径的1.5倍，当扩底直径大于2m时，桩端净距不宜小于1m。在确定桩距时尚应考虑施工工艺中挤土等效应对邻近。在确定桩距时尚应考虑施工工艺中挤土等效应对邻近桩的影响。2扩底灌注桩的扩底直径，不应大于桩身直径的3倍。3桩底进入持力层的深度，宜为桩身直径的13倍。在确定桩底进入持力层深度时，尚应考虑特殊土、岩溶以及震陷液化等影响。嵌岩灌注桩周边嵌入完整和较完整的未风化、微风化、中风化硬质岩岩体的最小深度，不宜小于0.5m。5水下灌注混凝土的桩身混凝土强度等级不宜高于C40o6桩的主筋配置应经计算确定。预制桩的
14、最小配筋率不宜小于0.8%锤击沉桩）、（锤击沉桩）、0.6%（静压沉桩），预应力桩不宜小于0.5%;灌注桩最小配筋率不宜小于0.2%0.65%（小直径桩取大值）。桩顶以（小直径桩取大值）。桩顶以下下3倍5倍桩身直径范围内，箍筋宜适当加强加密。8桩身纵向钢筋配筋长度应符合下列规定；桩身纵向钢筋配筋长度应符合下列规定；1）受水平荷载和弯矩较大的桩，配筋长度应通过计算确定。2）桩基承台下存在淤泥、淤泥质土或液化土层时，配筋长度应穿过淤泥、淤泥质土层或液化土层；3）坡地岸边的桩、8度及8度以上地震区的桩、抗拔桩、嵌岩端承桩应通长配筋；4)钻孔灌注桩构造钢筋的长度不宜小于桩长的2/3;桩施工在基坑开挖前
