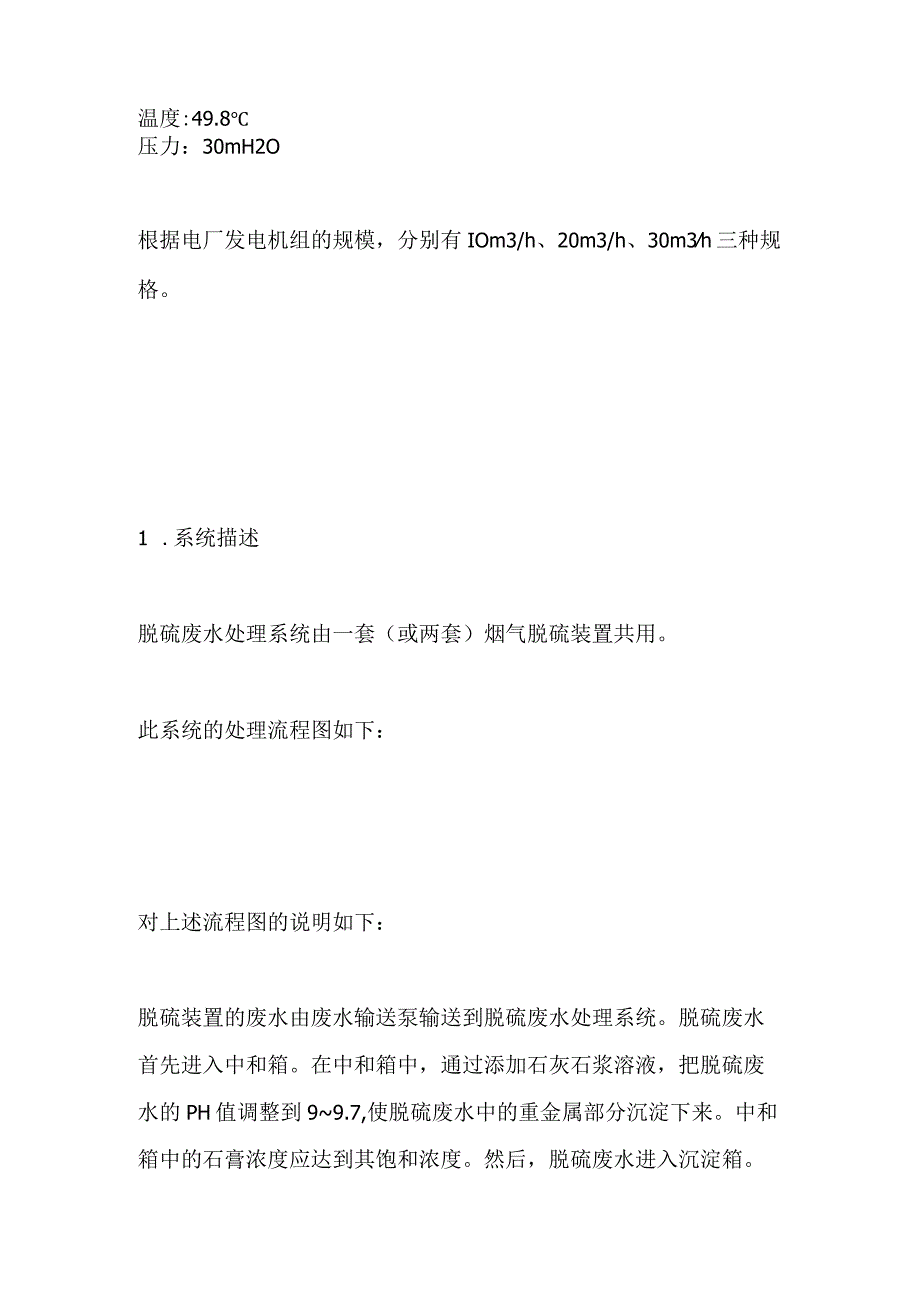

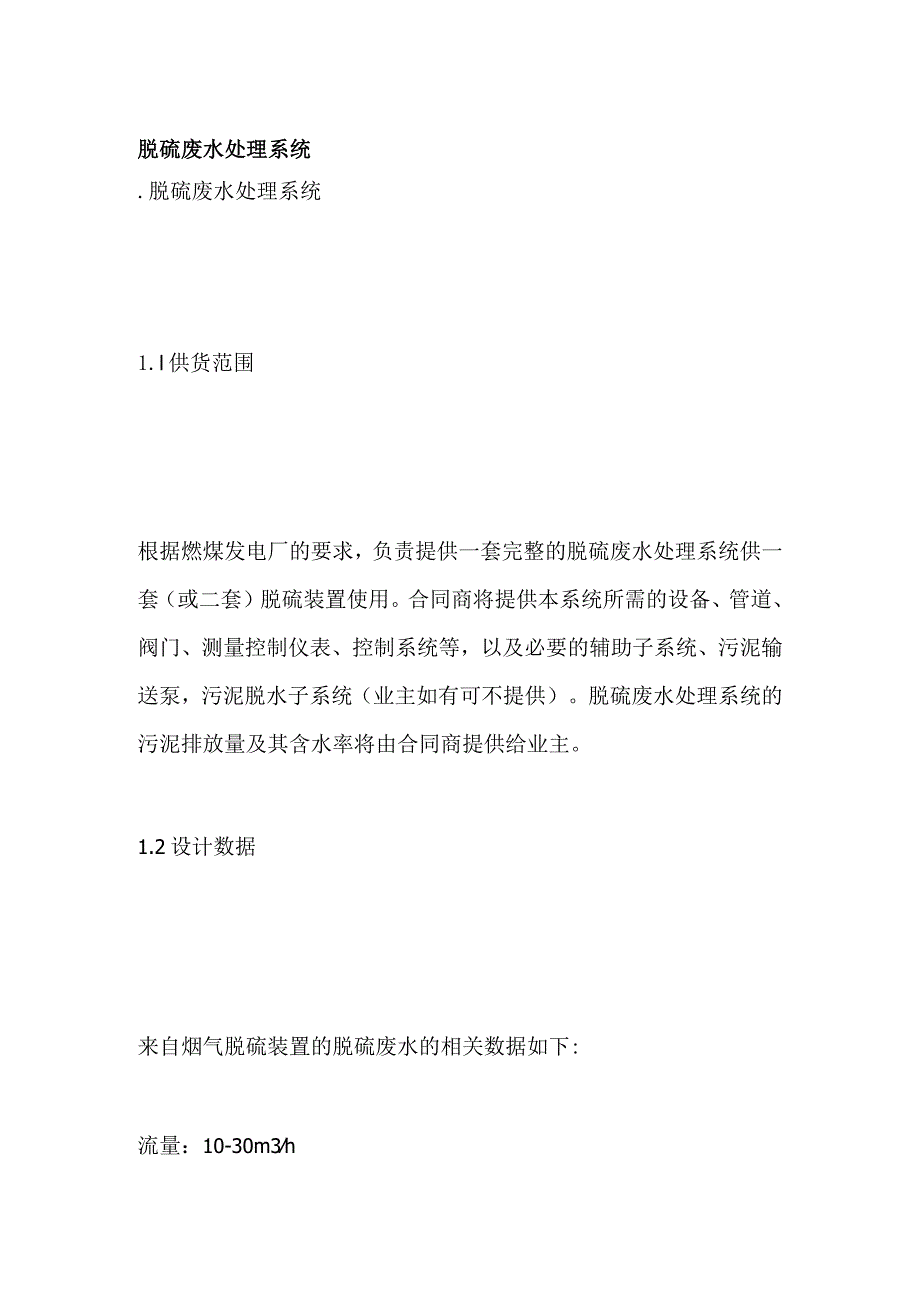

1、脱硫废水处理系统.脱硫废水处理系统1.l供货范围根据燃煤发电厂的要求，负责提供一套完整的脱硫废水处理系统供一套（或二套）脱硫装置使用。合同商将提供本系统所需的设备、管道、阀门、测量控制仪表、控制系统等，以及必要的辅助子系统、污泥输送泵，污泥脱水子系统（业主如有可不提供）。脱硫废水处理系统的污泥排放量及其含水率将由合同商提供给业主。1.2设计数据来自烟气脱硫装置的脱硫废水的相关数据如下:流量：10-30m3h温度:49.8压力：30mH2O根据电厂发电机组的规模，分别有IOm3/h、20m3/h、30m3h三种规格。1 .系统描述脱硫废水处理系统由一套（或两套）烟气脱硫装置共用。此系统的处理流程

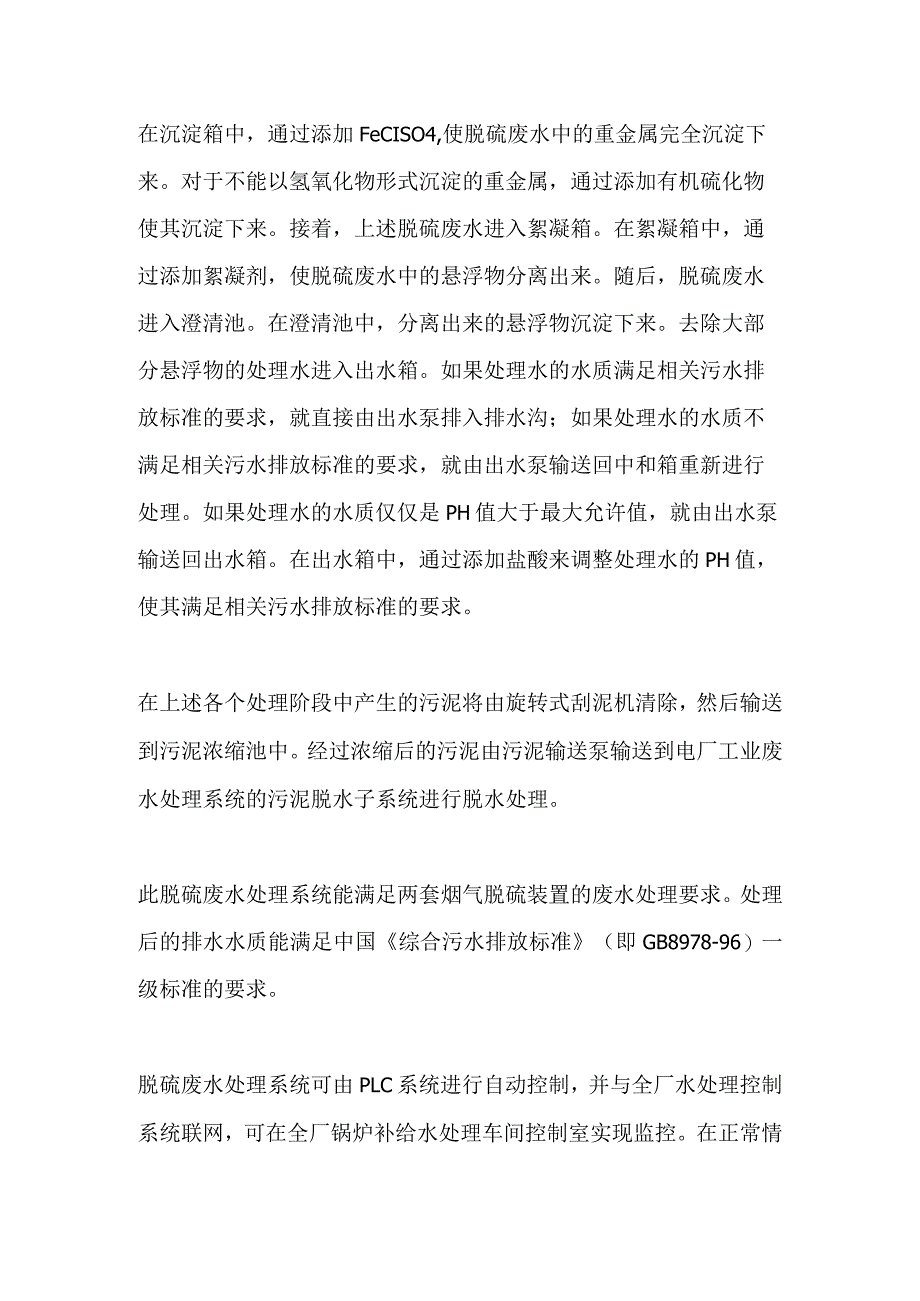

2、图如下：对上述流程图的说明如下：脱硫装置的废水由废水输送泵输送到脱硫废水处理系统。脱硫废水首先进入中和箱。在中和箱中，通过添加石灰石浆溶液，把脱硫废水的PH值调整到99.7,使脱硫废水中的重金属部分沉淀下来。中和箱中的石膏浓度应达到其饱和浓度。然后，脱硫废水进入沉淀箱。在沉淀箱中，通过添加FeCISO4,使脱硫废水中的重金属完全沉淀下来。对于不能以氢氧化物形式沉淀的重金属，通过添加有机硫化物使其沉淀下来。接着，上述脱硫废水进入絮凝箱。在絮凝箱中，通过添加絮凝剂，使脱硫废水中的悬浮物分离出来。随后，脱硫废水进入澄清池。在澄清池中，分离出来的悬浮物沉淀下来。去除大部分悬浮物的处理水进入出水箱。如果
3、处理水的水质满足相关污水排放标准的要求，就直接由出水泵排入排水沟；如果处理水的水质不满足相关污水排放标准的要求，就由出水泵输送回中和箱重新进行处理。如果处理水的水质仅仅是PH值大于最大允许值，就由出水泵输送回出水箱。在出水箱中，通过添加盐酸来调整处理水的PH值，使其满足相关污水排放标准的要求。在上述各个处理阶段中产生的污泥将由旋转式刮泥机清除，然后输送到污泥浓缩池中。经过浓缩后的污泥由污泥输送泵输送到电厂工业废水处理系统的污泥脱水子系统进行脱水处理。此脱硫废水处理系统能满足两套烟气脱硫装置的废水处理要求。处理后的排水水质能满足中国综合污水排放标准（即GB8978-96）一级标准的要求。脱硫废水
4、处理系统可由PLC系统进行自动控制，并与全厂水处理控制系统联网，可在全厂锅炉补给水处理车间控制室实现监控。在正常情况下，脱硫废水处理系统的启动、运行和停机都能自动进行。在系统故障情况下，脱硫废水处理系统可有人工进行控制。1.1 主要系统设备脱硫废水处理系统的主要设备的数量和技术数据，请参见详细技术说明书。1.1.1 脱硫废水处理系统1.中和箱2.搅拌器3.沉淀箱4.搅拌器5.旋转式刮泥机6.絮凝箱7.搅拌器8.澄清池9.旋转式刮泥机10.澄清池污泥循环泵11.出水箱12.搅拌器13.出水泵2.1.2石灰石浆加药子系统1.石灰石浆溶解箱2.搅拌器3.石灰石浆循环泵（用于溶解箱）4.过滤器5.石灰
5、石浆溶液箱6.搅拌器7.石灰石浆加药泵2.1.3 FeCISO4加药子系统l.FeCISO4溶液箱2.搅拌器3.过滤器4.FeCISO4加药泵2.1.4 有机硫加药子系统1.有机硫溶液箱2,搅拌器3.过滤器4.有机硫加药泵2.1.5絮凝剂加药子系统1.絮凝剂溶液箱2,搅拌器3.过滤器4.絮凝剂加药泵2.1.6盐酸加药子系统1.盐酸储存箱2,盐酸溶液箱3.过滤器4.盐酸加药泵2.1.7污泥处理子系统1.污泥浓缩池2污泥输送泵3,带式压滤机（或离心分离机）备注：以上各个系统的具体技术尺寸及参数，本公司根据业主需要单独提供电子版（提供全套的设备详细配置清单、各个设备的外形尺寸接管图、污水处理站平面布置图、脱硫废水处理工艺流程图等）
