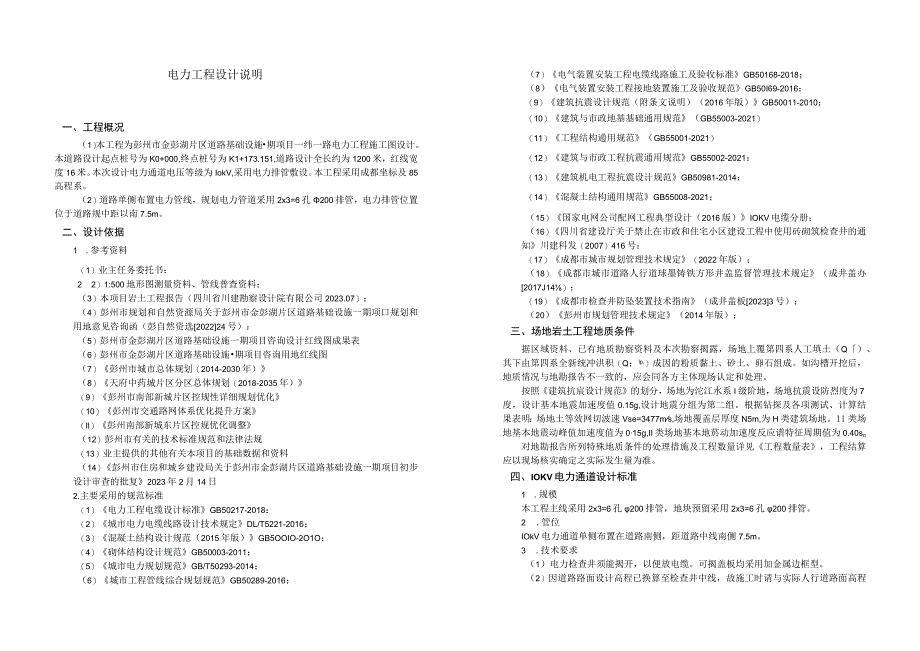

纬一路电力工程施工图设计说明.docx_第1页
第1页 / 共4页

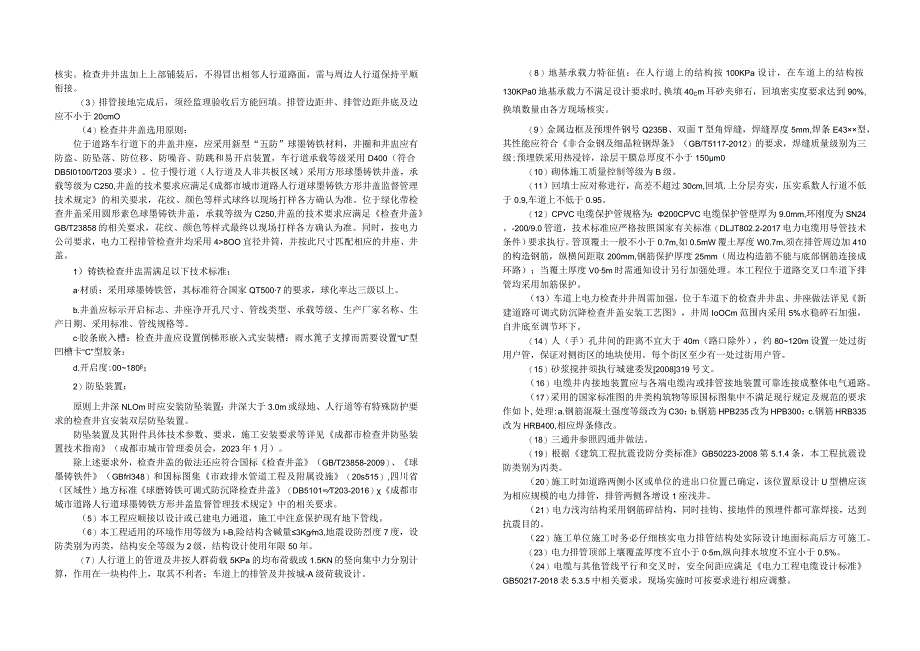

纬一路电力工程施工图设计说明.docx_第2页
第2页 / 共4页

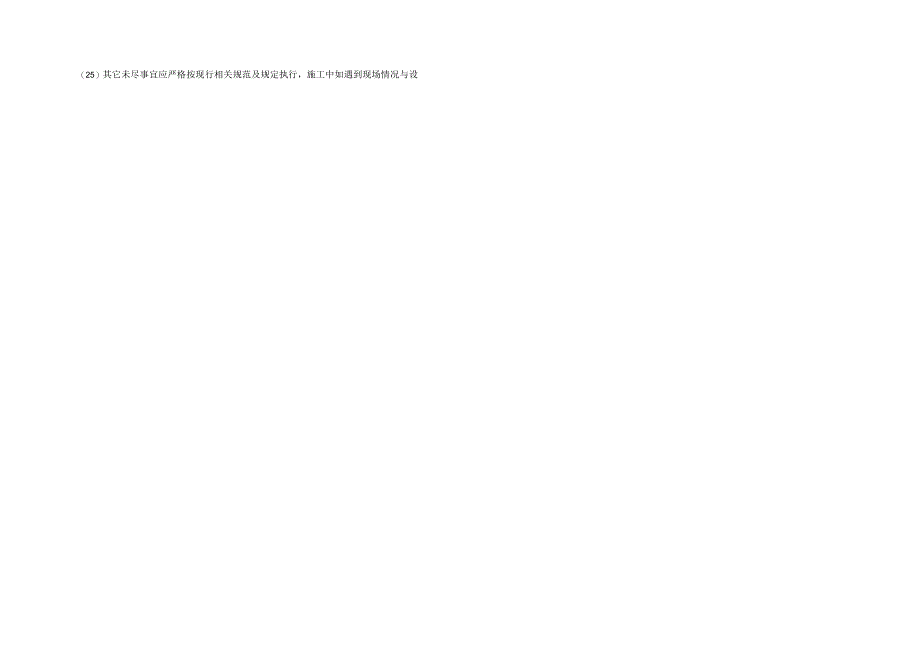

纬一路电力工程施工图设计说明.docx_第3页
第3页 / 共4页
纬一路电力工程施工图设计说明.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《纬一路电力工程施工图设计说明.docx》由会员分享,可在线阅读,更多相关《纬一路电力工程施工图设计说明.docx(4页珍藏版)》请在第壹文秘上搜索。

1、电力工程设计说明一、工程概况(1)本工程为彭州市金彭湖片区道路基础设施期项目一纬一路电力工程施工图设计。本道路设计起点桩号为K0+000,终点桩号为K1+173.151,道路设计全长约为1200米,红线宽度16米。本次设计电力通道电压等级为IokV,采用电力排管敷设。本工程采用成都坐标及85高程系。(2)道路单侧布置电力管线,规划电力管道采用2x3=6孔200排管,电力排管位置位于道路规中距以南7.5m。二、设计依据1 .参考资料(1)业主任务委托书:2 2)1:500地形图测量资料、管线普查资料;(3)本项目岩土工程报告(四川省川建勘察设计院有限公司2023.07);(4)彭州市规划和自然资

2、源局关于彭州市金彭湖片区道路基础设施一期项口规划和用地意见咨询函(彭自然资选202224号):(5)彭州市金彭湖片区道路基础设施一期项目咨询设计红线图成果表(6)彭州市金彭湖片区道路基础设施期项目咨询用地红线图(7)彭州市城市总体规划(2014-2030年)(8)天府中药城片区分区总体规划(2018-2035年)(9)彭州市南部新城片区控规性详细规划优化(10)彭州市交通路网体系优化提升方案(Il)彭州南部新城东片区控规优化调整(12)彭州市有关的技术标准规范和法律法规(13)业主提供的其他有关本项目的基础数据和资料(14)彭州市住房和城乡建设局关于彭州市金彭湖片区道路基础设施一期项目初步设计

3、审查的批复2023年2月14日2.主要采用的规范标准(1)电力工程电缆设计标准GB50217-2018:(2)城市电力电缆线路设计技术规定DL/T5221-2016;(3)混凝土结构设计规范(2015年版)GB5OOIO-2O1O;(4)砌体结构设计规范GB50003-2011;(5)城市电力规划规范GB/T50293-2014;(6)城市工程管线综合规划规范GB50289-2016:(7)电气装置安装工程电缆线路施工及验收标准GB50168-2018;(8)电气装置安装工程接地装置施工及验收规范GB50I69-2016:(9)建筑抗震设计规范(附条文说明)(2016年版)GB50011-20

4、10;(10)建筑与市政地基基础通用规范(GB55003-2021)(11)工程结构通用规范(GB55001-2021)(12)建筑与市政工程抗震通用规范GB55002-2021:(13)建筑机电工程抗震设计规范GB50981-2014:(14)混凝土结构通用规范GB55008-2021;(15)国家电网公司配网工程典型设计(2016版)IOKV电缆分册;(16)四川省建设厅关于禁止在市政和住宅小区建设工程中使用砖砌筑检查井的通知川建科发(2007)416号:(17)成都市城市规划管理技术规定(2022年版);(18)成都市城市道路人行道球墨铸铁方形井盖监督管理技术规定(成井盖办2017J14

5、);(19)成都市检查井防坠装置技术指南(成井盖板20233号):(20)彭州市规划管理技术规定(2014年版):三、场地岩土工程地质条件据区域资料、已有地质勘察资料及本次勘察揭露,场地上覆第四系人工填土(Q)、其下由第四系全新统冲洪积(Q;lp,)成因的粉质黏土、砂土、卵石组成。如沟槽开挖后,地质情况与地勘报告不一致的,应会同各方主体现场认定和处理。按照建筑抗宸设计规范的划分,场地为沱江水系I级阶地,场地抗震设防烈度为7度,设计基本地震加速度值0.15g,设计地震分组为第二组。根据钻探及各项测试、计算结果表明:场地土等效网切波速Vse=3477ms,场地覆盖层厚度N5m,为H类建筑场地。11

6、类场地基本地震动峰值加速度值为015g,II类场地基本地菸动加速度反应谱特征周期值为0.40so对地勘报告所列特殊地质条件的处理措施及工程数量详见工程数量表,工程结算应以现场核实确定之实际发生量为准。四、IOKV电力通道设计标准1 .规模本工程主线采用2x3=6孔200排管,地块预留采用2x3=6孔200排管。2 .管位IOkV电力通道单侧布置在道路南侧,距道路中线南侧7.5m。3 .技术要求(1)电力检查井须能揭开,以便放电缆。可揭盖板均采用加金属边框型。(2)因道路路面设计高程已换算至检查井中线,故施工时请与实际人行道路面高程核实。检查井井盅加上上部铺装后,不得冒出相邻人行道路面,需与周边

7、人行道保持平顺衔接。(3)排管接地完成后,须经监理验收后方能回填。排管边距井、排管边距井底及边应不小于20cmO(4)检查井井盖选用原则:位于道路车行道下的井盖井座,应采用新型“五防”球墨铸铁材料,井圈和井盅应有防盗、防坠落、防位移、防噪音、防跳和易开启装置,车行道承载等级采用D400(符合DB5I0100/T203要求)。位于慢行道(人行道及人非共板区域)采用方形球墨铸铁井盖,承载等级为C250,井盖的技术要求应满足成都市城市道路人行道球墨铸铁方形井盖监督管理技术规定的相关要求,花纹、颜色等样式球终以现场打样各方确认为准。位于绿化带检查井盖采用圆形素色球墨铸铁井盖,承载等级为C250,井盖的

8、技术要求应满足检查井盖GB/T23858的相关要求,花纹、颜色等样式最终以现场打样各方确认为准。同时,按电力公司要求,电力工程排管检查井均采用48OO宜径井筒,并按此尺寸匹配相应的井座、井盖。1)铸铁检查井盅需满足以下技术标准:a材质:采用球墨铸铁管,其标准符合国家QT5007的要求,球化率达三级以上。b.井盖应标示开启标志、井座净开孔尺寸、管线类型、承载等级、生产厂家名称、生产日期、采用标准、管线规格等。c胶条嵌入槽:检查井盖应设置倒梯形嵌入式安装槽:雨水篦子支撑而需要设置“U”型凹槽卡“C”型胶条:d.开启度:00180;2)防坠装置:原则上井深NLOm时应安装防坠装置:井深大于3.0m或

9、绿地、人行道等有特殊防护要求的检查井宜安装双层防坠装置。防坠装置及其附件具体技术参数、要求,施工安装要求等详见成都市检查井防坠装置技术指南(成都市城市管理委员会,2023年1月)。除上述要求外,检查井盖的做法还应符合国标检查井盖(GB/T23858-2009)、球墨铸铁件(GBfrI348)和国标图集市政排水管道工程及附属设施(20s515),四川省(区域性)地方标准球磨铸铁可调式防沉降检查井盖(DB5101T203-2016)成都市城市道路人行道球墨铸铁方形井盖监督管理技术规定中的相关要求。(5)本工程应顺接以设计或已建电力通道,施工中注意保护现有地下管线。(6)本工程适用的环境作用等级为I

10、-B,险结构含碱量3Kgm3,地震设防烈度7度,设防类别为丙类,结构安全等级为2级,结构设计使用年限50年。(7)人行道上的管道及井按人群荷载5KPa的均布荷载或1.5KN的竖向集中力分别计算,作用在一块构件上,取其不利者;车道上的排管及井按城-A级荷载设计。(8)地基承载力特征值:在人行道上的结构按100KPa设计,在车道上的结构按130KPa0地基承载力不满足设计要求时,换填40Cm耳砂夹卵石,回填密实度要求达到90%,换填数量由各方现场核实。(9)金属边框及预埋件钢号Q235B、双面T型角焊缝,焊缝厚度5mm,焊条E43型,其性能应符合非合金钢及细晶粒钢焊条(GB/T5117-2012)

11、的要求,焊缝质量级别为三级;预埋铁采用热浸锌,涂层干膜总厚度不小于150m0(10)砌体施工质量控制等级为B级。(11)回填士应对称进行,高差不超过30cm,回填.上分层夯实,压实系数人行道不低于0.9,车道上不低于0.95。(12) CPVC电缆保护管规格为:200CPVC电缆保护管壁厚为9.0mm,环刚度为SN24。-200/9.0管道,技术标准应严格按照国家有关标准(DLJT802.2-2017电力电缆用导管技术条件)要求执行。管顶覆土一般不小于0.7m,如0.5mW覆土厚度W0.7m,须在排管周边加410的构造钢筋,纵横间距取200mm,钢筋保护厚度25mm(周边构造筋不能与底部钢筋连

12、接成环路);当覆土厚度V05m时需通知设计另行加强处理。本工程位于道路交叉口车道下排管均采用加筋保护。(13)车道上电力检查井井周需加强,位于车道下的检查井井盅、井座做法详见新建道路可调式防沉降检查井盖安装工艺图,井周IoOCm范围内采用5%水稳碎石加强,自井底至调节环下。(14)人(手)孔井间的距离不宜大于40m(路口除外),约80120m设置一处过街用户管,保证对侧街区的地块使用。每个街区至少有一处过街用户管。(15)砂浆搅拌须执行城建委发2008319号文。(16)电缆井内接地装置应与各端电缆沟或排管接地装置可靠连接成整体电气通路。(17)采用的国家标准图的井类构筑物等原国标图集中不满足

13、现行规定及规范的要求作如卜,处理:a.钢筋混凝土强度等级改为C30:b.钢筋HPB235改为HPB300:c.钢筋HRB335改为HRB400,相应焊条修改。(18)三通井参照四通井做法。(19)根据建筑工程抗震设防分类标准GB50223-2008第5.1.4条,本工程抗震设防类别为丙类。(20)施工时如道路两侧小区或单位的进出口位置已确定,该位置原设计U型槽应该为相应规模的电力排管,排管两侧各增设1座浅井。(21)电力浅沟结构采用钢筋碎结构,同时挂钩、接地件的预埋件都可靠焊接,达到抗震目的。(22)施工单位施工时务必仔细核实电力排管结构处实际设计地面标高后方可施工。(23)电力排管顶部上壤覆

14、盖厚度不宜小于05m,纵向排水坡度不宜小于0.5%。(24)电缆与其他管线平行和交叉时,安全间距应满足电力工程电缆设计标准GB50217-2018表5.3.5中相关要求,现场实施时可按要求进行相应调整。(25)其它未尽事宜应严格按现行相关规范及规定执行,施工中如遇到现场情况与设5)建筑附属机电设备的基座或支架,以及相关连接件和锚固件应具有足够的刚度和 强度,应能将设备承受的地震作用全部传递到建筑结构上。计不符时,应及时通知业主及设计单位。六、注意事项(1)地基处理:电缆沟下的地基土,当地基土为淤泥或淤泥质软土时,将软土挖除,采用换填处理,换填采用线配良好的砂土.或碎石土每300mm分层夯实,换

15、填厚度不小于500mm。压实系数不小于0.97;电缆井承载力不满足时,施工方及时通知设计人员和地质勘察人员共同研究处理。(2)防水:电缆井侧壁及沟底采用1:2防水砂浆抹面,厚度20mm,浆为防水水泥砂浆,砂浆强度等级Mz5。(3)排水:对于电缆井和通道内少量积水,可临时采用泵抽排至附近雨水井后再进行作业。(4)镀锌要求:1)热浸镀锌前钢材表面除锈等级不应低于涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分:未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级(GBT8923.1-2O11)中Sa212级。2)电缆沟中支架、拉环、地锚、电缆肩架等所有钢构件均需要热浸镀锌防腐。其技术要求需满足金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法GB/T13912-2020的相关规定。(5)排管技术要求:1)管枕配置:标准长度(6米)的管材应配置3个管枕,管枕间距为2米,管枕距承插接头处为1米。2)管材连接:采用热力熔接。3)多孔导管敷设时需向人孔井侧大于等于0.2%的排水坡度。4)应保证排管内部清洁干燥,故需进行排管封堵处理,避免异物进入;同时
