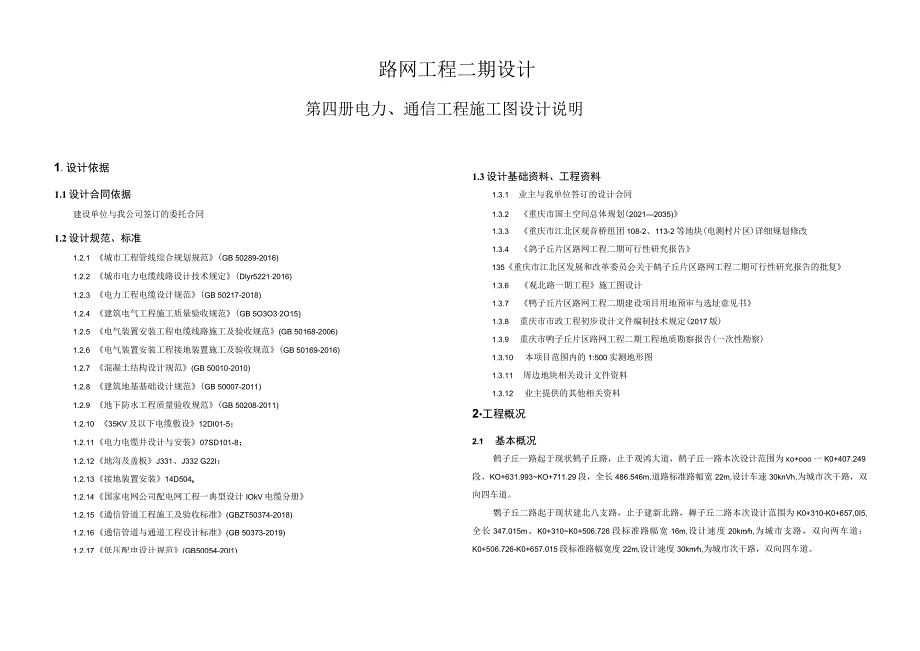

1、1.设计依据1.1设计合同依据建设单位与我公司签订的委托合同1.2设计规范、标准1.2.1 城市工程管线综合规划规范(GB 50289-2016)1.2.2 城市电力电缆线路设计技术规定(Dlyr52212016)1.2.3 电力工程电缆设计规范(GB 50217-2018)1.2.4 建筑电气工程施工质量验收规范(GB 5O3O32O15)1.2.5 电气装置安装工程电缆线路施工及验收规范(GB 50168-2006)1.2.6 电气装置安装工程接地装置施工及验收规范(GB 50169-2016)1.2.7 混凝土结构设计规范(GB 50010-2010)1.2.8 建筑地基基础设计规范(G
2、B 50007-2011)1.2.9 地下防水工程质量验收规范(GB 50208-2011)1.2.10 35KV及以下电缆敷设12DI01-5；1.2.11 电力电缆井设计与安装07SD101-8；1.2.12 地沟及盖板J331、J332 G22I；1.2.13 接地装置安装14D504e1.2.14 国家电网公司配电网工程一典型设计IOkV电缆分册1.2.15 通信管道工程施工及验收标准(GBZT50374-2018)1.2.16 通信管道与通道工程设计标准(GB 50373-2019)1.2.17 低压配电设计规范(GB50054-20I1)路网工程二期设计第四册电力、通信工程施工图设
3、计说明1.3设计基础资料、工程资料1.3.1 业主与我单位答订的设计合同1.3.2 重庆市国土空间总体规划(20212035)1.3.3 重庆市江北区观音桥组团108-2、113-2等地块(电测村片区)详细规划修改1.3.4 鸽子丘片区路网工程二期可行性研究报告135重庆市江北区发展和改革委员会关于鹤子丘片区路网工程二期可行性研究报告的批复1.3.6 观北路一期工程施工图设计1.3.7 鸭子丘片区路网工程二期建设项目用地预审与选址意见书1.3.8 重庆市市政工程初步设计文件编制技术规定(2017版)1.3.9 重庆市鸭子丘片区路网工程二期工程地质勘察报告(一次性勘察)1.3.10 本项目范围内
4、的1:500实测地形图1.3.11 周边地块相关设计文件资料1.3.12 业主提供的其他相关资料2工程概况2.1 基本概况鹤子丘一路起于现状鹤子丘路，止于观鸿大道，鹤子丘一路本次设计范围为o+ooo一K0+407.249段、KO+631.993KO+711.29段，全长486.546m,道路标准路幅宽22m,设计车速30knVh,为城市次干路，双向四车道。鹦子丘二路起于现状建北八支路，止于建新北路，耨子丘二路本次设计范围为K0+310-K0+657,0I5,全长347.015m。K0+310K0+506.726段标准路幅宽16m,设计速度20kmh,为城市支路，双向两车道：K0+506.726

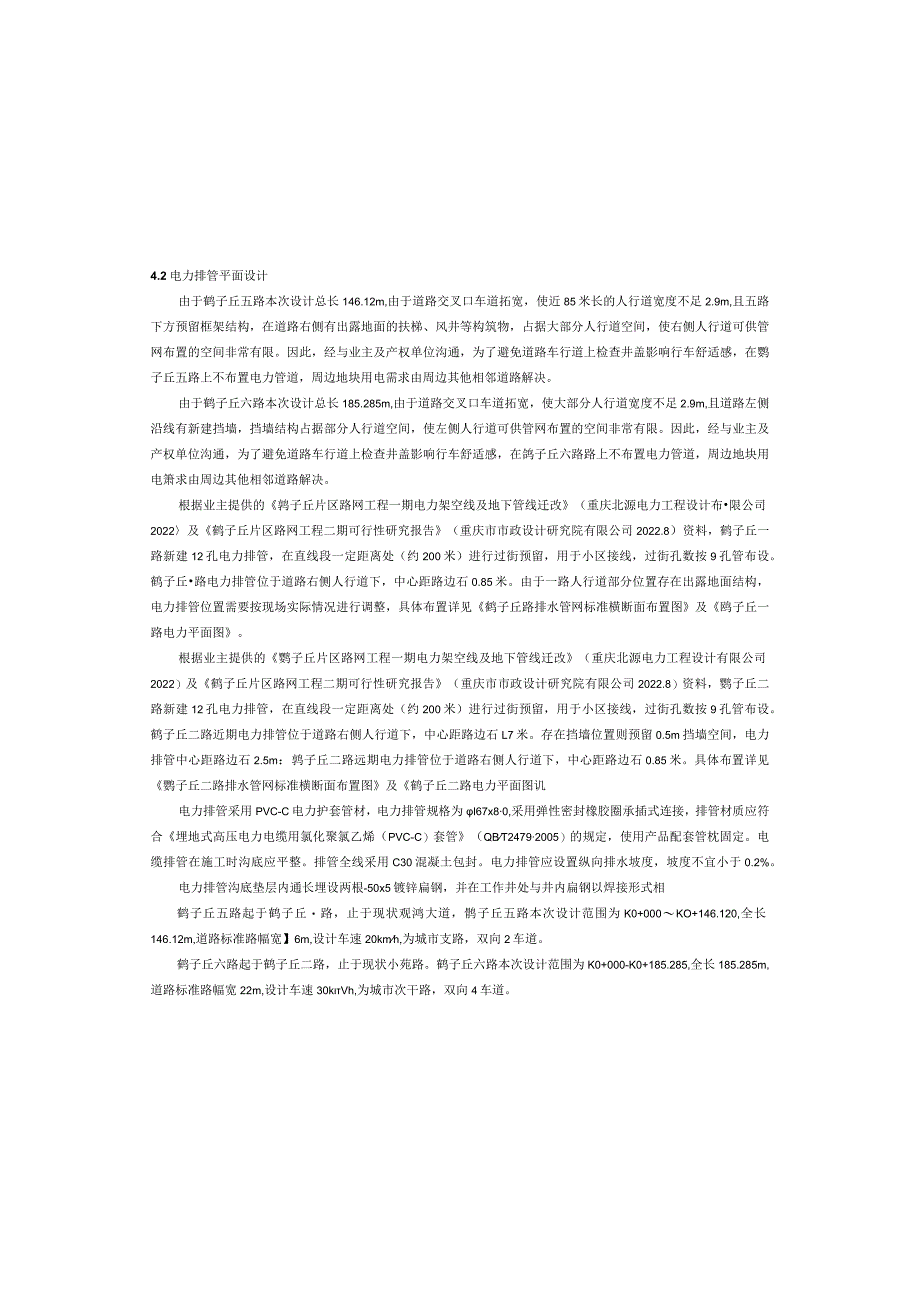

5、-K0+657.015段标准路幅宽度22m,设计速度30kmh,为城市次干路，双向四车道。4.2电力排管平面设计由于鹤子丘五路本次设计总长146.12m,由于道路交叉口车道拓宽，使近85米长的人行道宽度不足2.9m,且五路下方预留框架结构，在道路右侧有出露地面的扶梯、风井等构筑物，占据大部分人行道空间，使右侧人行道可供管网布置的空间非常有限。因此，经与业主及产权单位沟通，为了避免道路车行道上检查井盖影响行车舒适感，在鹦子丘五路上不布置电力管道，周边地块用电需求由周边其他相邻道路解决。由于鹤子丘六路本次设计总长185.285m,由于道路交叉口车道拓宽，使大部分人行道宽度不足2.9m,且道路左侧沿
6、线有新建挡墙，挡墙结构占据部分人行道空间，使左侧人行道可供管网布置的空间非常有限。因此，经与业主及产权单位沟通，为了避免道路车行道上检查井盖影响行车舒适感，在鸽子丘六路路上不布置电力管道，周边地块用电箫求由周边其他相邻道路解决。根据业主提供的鹑子丘片区路网工程一期电力架空线及地下管线迁改（重庆北源电力工程设计布限公司2022及鹤子丘片区路网工程二期可行性研究报告（重庆市市政设计研究院有限公司2022.8）资料，鹤子丘一路新建12孔电力排管，在直线段一定距离处（约200米）进行过街预留，用于小区接线，过街孔数按9孔管布设。鹤子丘路电力排管位于道路右侧人行道下，中心距路边石0.85米。由于一路人行
7、道部分位置存在出露地面结构，电力排管位置需要按现场实际情况进行调整，具体布置详见鹤子丘路排水管网标准横断面布置图及鸥子丘一路电力平面图。根据业主提供的鹦子丘片区路网工程一期电力架空线及地下管线迁改（重庆北源电力工程设计有限公司2022）及鹤子丘片区路网工程二期可行性研究报告（重庆市市政设计研究院有限公司2022.8）资料，鹦子丘二路新建12孔电力排管，在直线段一定距离处（约200米）进行过街预留，用于小区接线，过街孔数按9孔管布设。鹤子丘二路近期电力排管位于道路右侧人行道下，中心距路边石L7米。存在挡墙位置则预留0.5m挡墙空间，电力排管中心距路边石2.5m：鹑子丘二路远期电力排管位于道路右侧
8、人行道下，中心距路边石0.85米。具体布置详见鹦子丘二路排水管网标准横断面布置图及鹤子丘二路电力平面图讥电力排管采用PVC-C电力护套管材，电力排管规格为l67x80,采用弹性密封橡胶圈承插式连接，排管材质应符合埋地式高压电力电缆用氯化聚氯乙烯（PVC-C）套管（QBT24792005）的规定，使用产品配套管枕固定。电缆排管在施工时沟底应平整。排管全线采用C30混凝土包封。电力排管应设置纵向排水坡度，坡度不宜小于0.2%。电力排管沟底垫层内通长埋设两根-50x5镀锌扁钢，并在工作井处与井内扁钢以焊接形式相鹤子丘五路起于鹤子丘路，止于现状观鸿大道，鹘子丘五路本次设计范围为K0+000KO+146

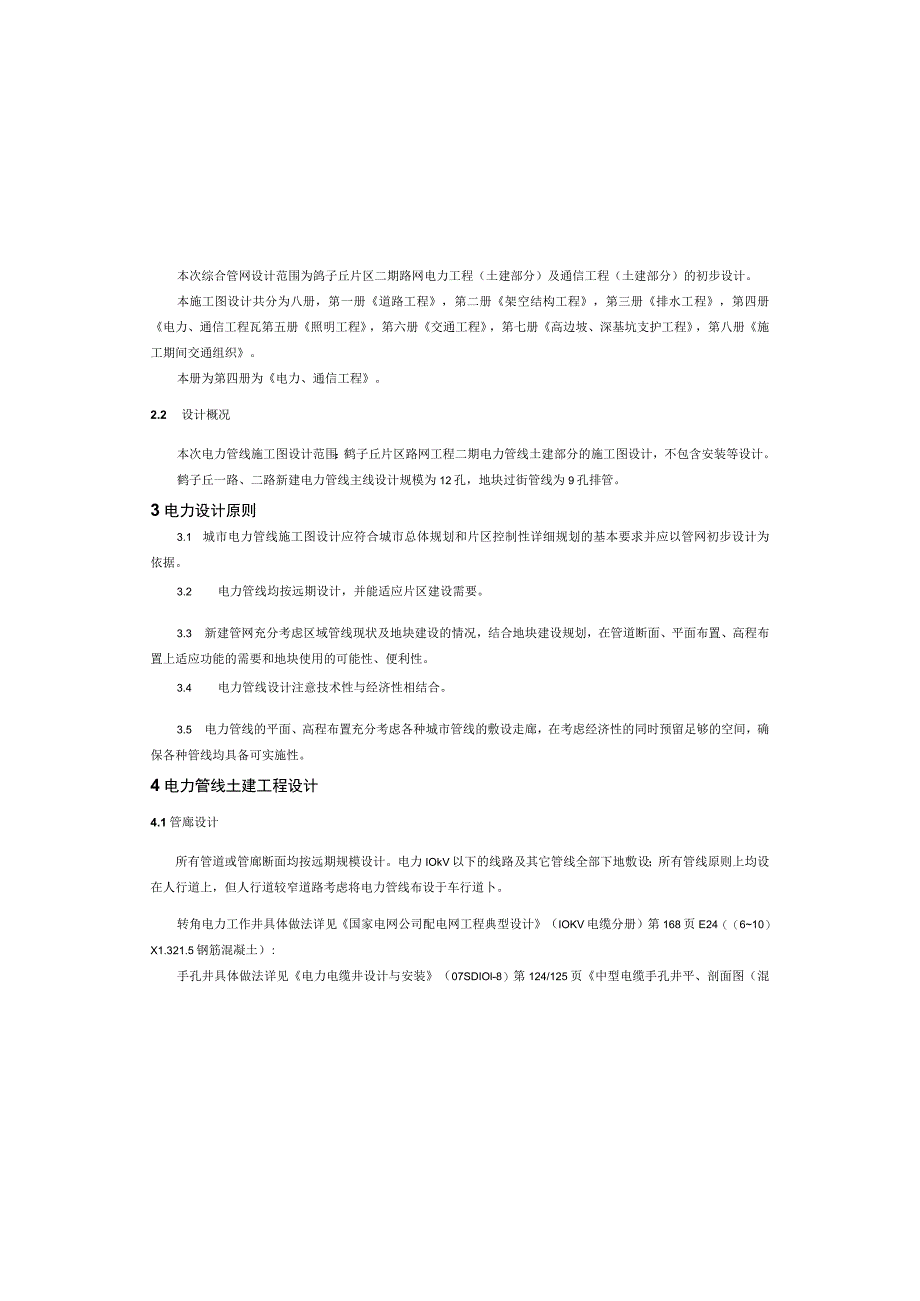

9、.120,全长146.12m,道路标准路幅宽】6m,设计车速20kmh,为城市支路，双向2车道。鹤子丘六路起于鹤子丘二路，止于现状小苑路。鹤子丘六路本次设计范围为K0+000-K0+185.285,全长185.285m,道路标准路幅宽22m,设计车速30kVh,为城市次干路，双向4车道。本次综合管网设计范围为鸽子丘片区二期路网电力工程（土建部分）及通信工程（土建部分）的初步设计。本施工图设计共分为八册，第一册道路工程，第二册架空结构工程，第三册排水工程，第四册电力、通信工程瓦第五册照明工程，第六册交通工程，第七册高边坡、深基坑支护工程，第八册施工期间交通组织。本册为第四册为电力、通信工程。2.
10、2 设计概况本次电力管线施工图设计范围：鹤子丘片区路网工程二期电力管线土建部分的施工图设计，不包含安装等设计。鹤子丘一路、二路新建电力管线主线设计规模为12孔，地块过街管线为9孔排管。3电力设计原则3.1 城市电力管线施工图设计应符合城市总体规划和片区控制性详细规划的基本要求并应以管网初步设计为依据。3.2 电力管线均按远期设计，并能适应片区建设需要。3.3 新建管网充分考虑区域管线现状及地块建设的情况，结合地块建设规划，在管道断面、平面布置、高程布置上适应功能的需要和地块使用的可能性、便利性。3.4 电力管线设计注意技术性与经济性相结合。3.5 电力管线的平面、高程布置充分考虑各种城市管线的
11、敷设走廊，在考虑经济性的同时预留足够的空间，确保各种管线均具备可实施性。4电力管线土建工程设计4.1管廊设计所有管道或管廊断面均按远期规模设计。电力IOkV以下的线路及其它管线全部下地敷设；所有管线原则上均设在人行道上，但人行道较窄道路考虑将电力管线布设于车行道卜。转角电力工作井具体做法详见国家电网公司配电网工程典型设计（IOKV电缆分册）第168页E24（610）X1.321.5钢筋混凝土）:手孔井具体做法详见电力电缆井设计与安装（07SDIOl-8）第124/125页中型电缆手孔井平、剖面图（混凝土模块）。其他（1）电缆排管必须经电力试验单位测试（包括压路试验和通流试验等）合格后方可使用。
12、（2）管道纵断面中所示的检查井设计路面标高若与道路标高不吻合，以道路标设计高为准。（3）图中未尽事宜，应参照国家有关施工验收规范执行。（4）施工单位施工前须与当地电力公司沟通，沟道及各节点大样工艺须征得电力公司同意后方可施工，并要求电力公司参与中间验收。（5）管廊在施工过程中，若开挖到其它管道，应采取相应的措施进行保护。施工单位应在出现具体施工难题时及时通报甲方、设计单位及各相关部门共同研究解决，切忌野蛮施工。（6）排管施工完毕后，应随即用C20素险预制堵头（详大样）或管材配套管塞将排管口封堵，避免积水和鼠害。（7）架空段管线施工要求仔细核实各管线综合施工条件，如有冲突，需及时告知设计修改复核
13、，架空段电力井接地极设置在就近地基段电力井处，并通过50X5接地扁钢连接。架空段部分管块及电缆井实施空间有限的，可利用架空结构钢筋混凝I:结构作为侧壁。5管线施工5.1 管道放线本工程电力排管放线均按电力管线节点坐标表严格放线，工作井坐标点为主线管道轴线投影与工作井横轴线交点。5.2 沟槽开挖管线沟槽开挖边坡应有一定的坡度以保证施工安全。沟槽开挖边坡最陡值根据不同土质按1：0L5控制（详见管道断面图），如果现场条件不允许，必须采取加支撑等措施。对于填方地段，须在填方进行至管顶标高后方可开挖管道沟槽，填方应按道路路基要求进行。对于高挖方段，人行道上管线沟槽开挖采用跳槽开挖。5.3 地基处理（1）
14、人行道下管线地基承载力不小于0.15Mpa,过街管基础地基承载力不小于0.20Mpa.沟连，焊接长度不低于扁钢宽度的两倍。在电力排管上方的地面铺装层内安装电力管线标识，标识表面应与地面铺装层相平。电力管线标识颜色应醒口。5.4 电力排管竖向控制本次设计鹄子丘一路位于地下架空结构层以上，综合管线布置通过绕行车行道等方式应避让疏散楼梯和送排风口。根据地下空间设计架空顶层为道路市政道路系统，258.5259.5m标高层为连接商业地块的人行通道层，2525254m标高层为预留车库通道层。架空道路段车行道下预留1.5m覆土,人行道预留1.52.0m覆土,供综合管线布置。因此，本次幼子丘一路电力排管覆土人
