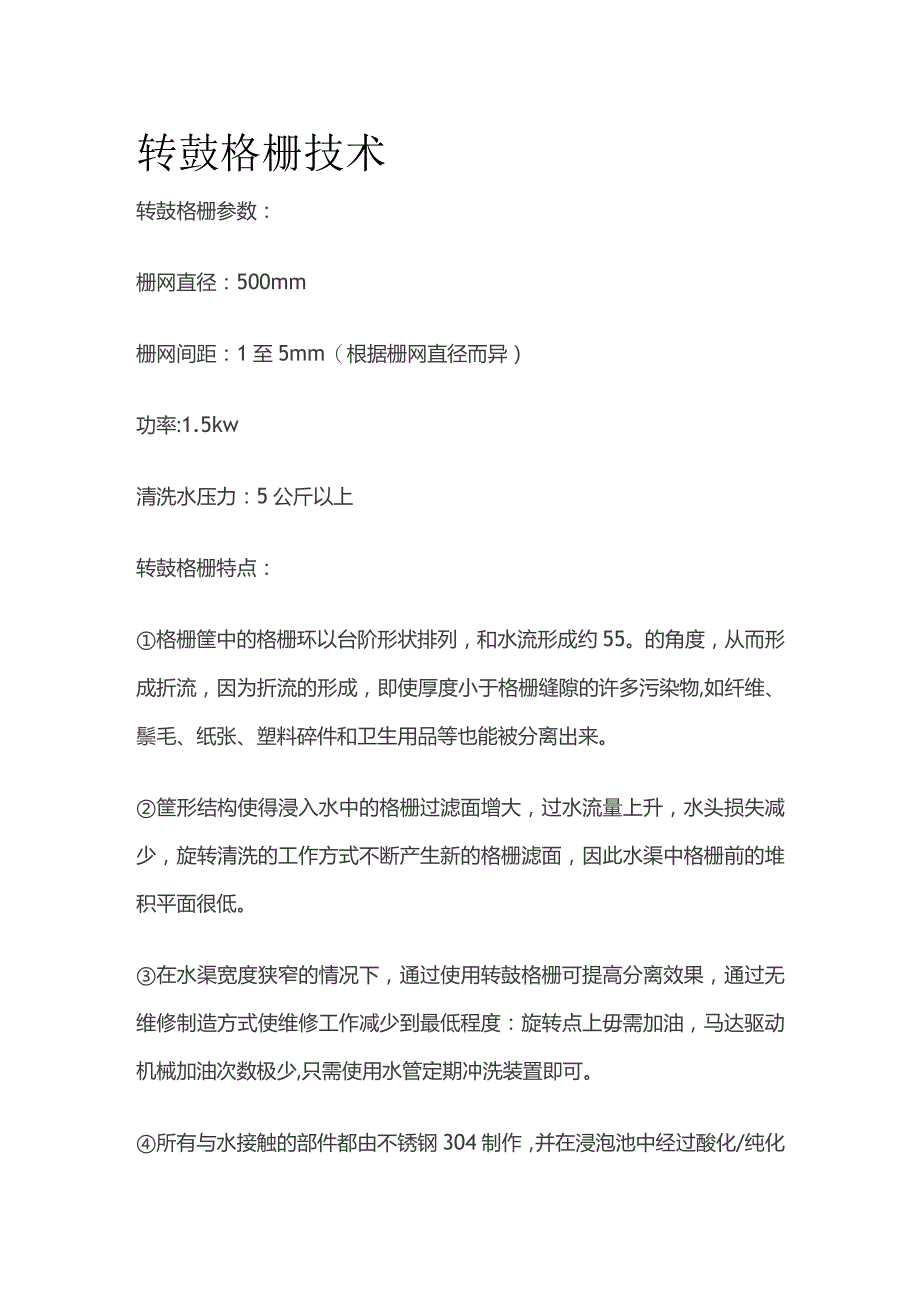

1、转鼓格栅技术转鼓格栅参数：栅网直径：500mm栅网间距：1至5mm（根据栅网直径而异）功率:1.5kw清洗水压力：5公斤以上转鼓格栅特点：格栅筐中的格栅环以台阶形状排列，和水流形成约55。的角度，从而形成折流，因为折流的形成，即使厚度小于格栅缝隙的许多污染物,如纤维、鬃毛、纸张、塑料碎件和卫生用品等也能被分离出来。筐形结构使得浸入水中的格栅过滤面增大，过水流量上升，水头损失减少，旋转清洗的工作方式不断产生新的格栅滤面，因此水渠中格栅前的堆积平面很低。在水渠宽度狭窄的情况下，通过使用转鼓格栅可提高分离效果，通过无维修制造方式使维修工作减少到最低程度：旋转点上毋需加油，马达驱动机械加油次数极少,只

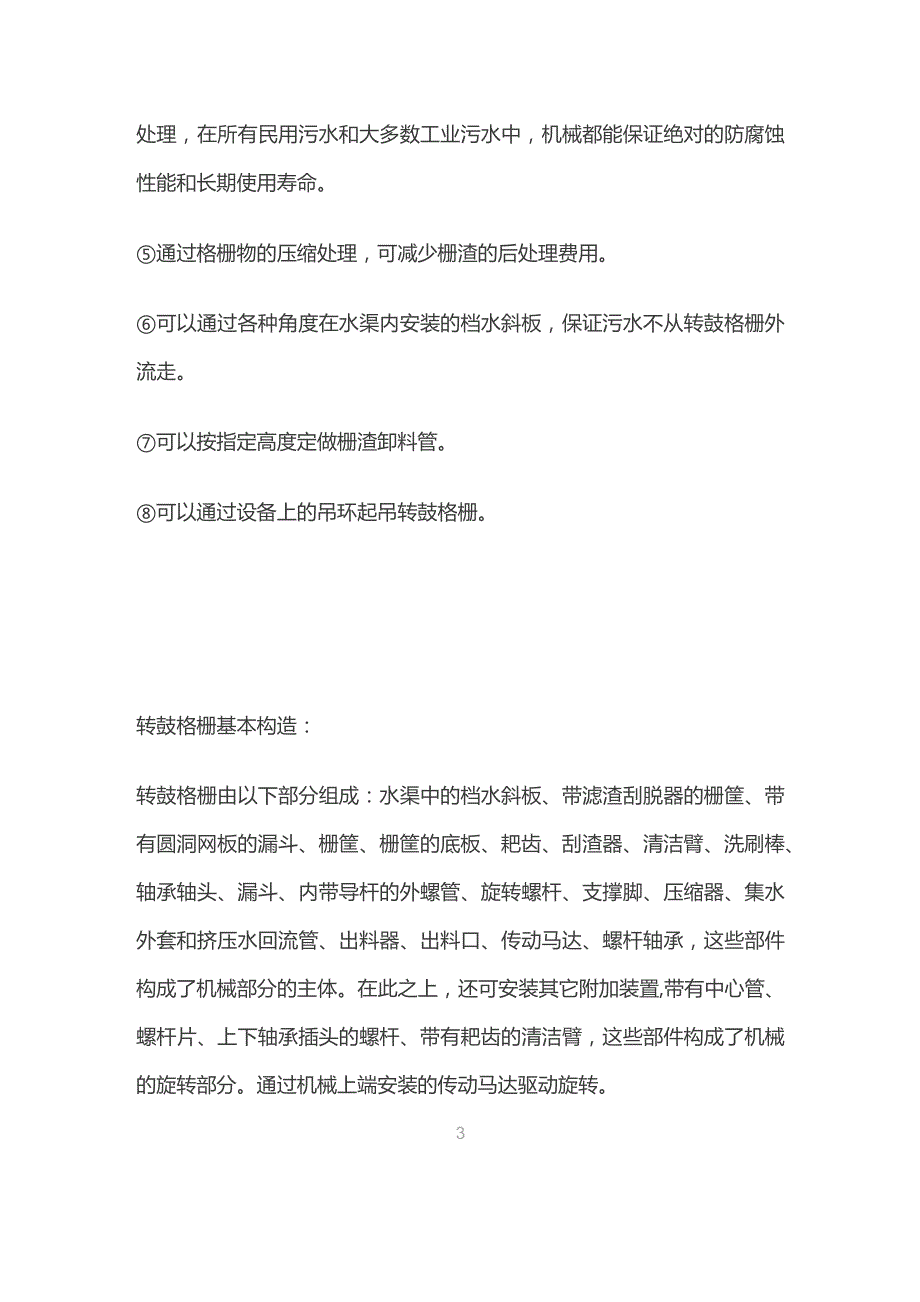

2、需使用水管定期冲洗装置即可。所有与水接触的部件都由不锈钢304制作，并在浸泡池中经过酸化/纯化处理，在所有民用污水和大多数工业污水中，机械都能保证绝对的防腐蚀性能和长期使用寿命。通过格栅物的压缩处理，可减少栅渣的后处理费用。可以通过各种角度在水渠内安装的档水斜板，保证污水不从转鼓格栅外流走。可以按指定高度定做栅渣卸料管。可以通过设备上的吊环起吊转鼓格栅。转鼓格栅基本构造：转鼓格栅由以下部分组成：水渠中的档水斜板、带滤渣刮脱器的栅筐、带有圆洞网板的漏斗、栅筐、栅筐的底板、耙齿、刮渣器、清洁臂、洗刷棒、轴承轴头、漏斗、内带导杆的外螺管、旋转螺杆、支撑脚、压缩器、集水外套和挤压水回流管、出料器、出料

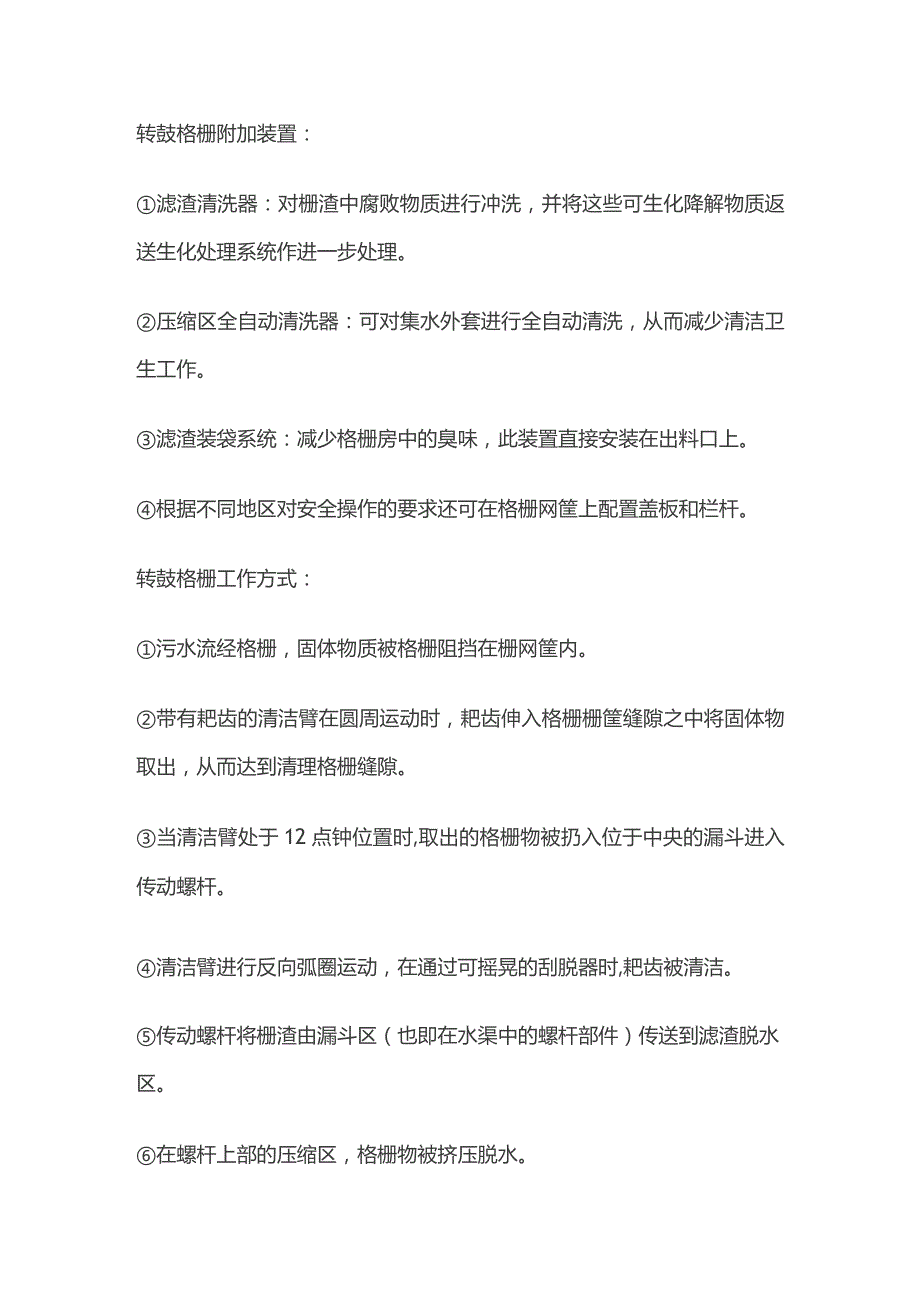

3、口、传动马达、螺杆轴承，这些部件构成了机械部分的主体。在此之上，还可安装其它附加装置,带有中心管、螺杆片、上下轴承插头的螺杆、带有耙齿的清洁臂，这些部件构成了机械的旋转部分。通过机械上端安装的传动马达驱动旋转。3转鼓格栅附加装置：滤渣清洗器：对栅渣中腐败物质进行冲洗，并将这些可生化降解物质返送生化处理系统作进一步处理。压缩区全自动清洗器：可对集水外套进行全自动清洗，从而减少清洁卫生工作。滤渣装袋系统：减少格栅房中的臭味，此装置直接安装在出料口上。根据不同地区对安全操作的要求还可在格栅网筐上配置盖板和栏杆。转鼓格栅工作方式：污水流经格栅，固体物质被格栅阻挡在栅网筐内。带有耙齿的清洁臂在圆周运动时
4、，耙齿伸入格栅栅筐缝隙之中将固体物取出，从而达到清理格栅缝隙。当清洁臂处于12点钟位置时,取出的格栅物被扔入位于中央的漏斗进入传动螺杆。清洁臂进行反向弧圈运动，在通过可摇晃的刮脱器时,耙齿被清洁。传动螺杆将栅渣由漏斗区（也即在水渠中的螺杆部件）传送到滤渣脱水区。在螺杆上部的压缩区，格栅物被挤压脱水。脱水后的栅渣可通过出料口扔入集装箱或传送机械。挤压产生的挤压水被收集在集水外套内，通过透明的塑料管回流到水渠。转鼓格栅电器部分：控制柜外壳有多种类型：上漆普通钢（为基本类型）、玻璃钢（可选择类型）、不锈钢304（可选择类型）。可锁总开关：安装在箱外，也可作为紧急开闸使用。电器元件：保险丝、继电器、马
5、达防护开关、时间继电器、电线类条板、用于防止转鼓格栅负载过量的电流继电器。可增加的电器元件（控制柜在转鼓格栅附近，不在防爆区内）：选择开关：（手动）-（零位）-（自动）（倒转）键钮（确认）键钮他即：排除故障后确认）。控制元件：状态控制灯、事故报警灯。安装方式：安装在墙上（基本设置）；安装在一电器平板上（选择型）转鼓格栅可安装以下附属装置：安装板：装有各种控制器件，但没有操作器件和外壳,用户可将它安装在其它类型的控制柜中。现场操作柜（控制柜不在转鼓格栅附近）可配置以下操作器件：（紧急关闸）按钮钥匙开关：（手动）-（零位）-（自动）旋转选择开关：向前（开关型）零位向后（弹簧型）现场操作柜（控制柜不
6、在转鼓格栅附近）可配置以下操作器件：（紧急开闸）按钮钥匙开关：（手动）-（零位）-（自动）向前（开关型）零位向后（弹簧型）固位柱或固位环：将现场操作柜安装在转鼓格栅的附近。现场操作柜上的透明防护板：用于防水。温控制系统的柜内加温器：用于防止控制柜内产生冷凝水。时间控制表：用于控制机械启动时间。无电势按触信号系统：用于传送事故报警和正常操作的信号。安培仪和累加机械工作时间记数器：用于记录电流和累计工作时间。同时工作控制系统：对进料提升泵和转鼓格栅的同时工作进行同步控制。转鼓格栅维修保养：检修和安装工作时应注意的安全事项：所有工作只能在机械停止运转的情况下进行。如装置停止使用，则将总闸关掉，并用挂
7、锁锁住。因为运输的物质对健康有害，所以在工作之前应将装置洗干净。在冲洗（尤其是用水管或高压水龙头冲洗）时，应穿上防水工作服，胶鞋和手套，并最好使用防护面具，以免接触废水、粪便等脏物。工作之后，马上用自来水将防护用具清洗干净，以避免污染物干燥成垢，以后难以清洗。清洗干净之后，将防护用具放回原处，以便重新使用。维修保养工作时应注意的安全工作:所有从事维修工作的人员都必须拥有一把自己的挂锁。机械的总开关位于控制柜上，关闭后请马上锁住。只有当总开关的挂锁取掉之后，才能重新启动机械。当发生意外，对人员和机械产生危害时，请马上按紧急关闸按钮，此按钮位于机械旁现场操作柜上，如果控制柜位于机械旁，则黄红颜色的总开关同时也是紧急关闸按钮。因为原因不清而停车后不能马上重新启动开车。工作中断时应将总闸关掉，并使用挂锁以保证不被重新启动。防护设施不能任意改变，移位或取消。
