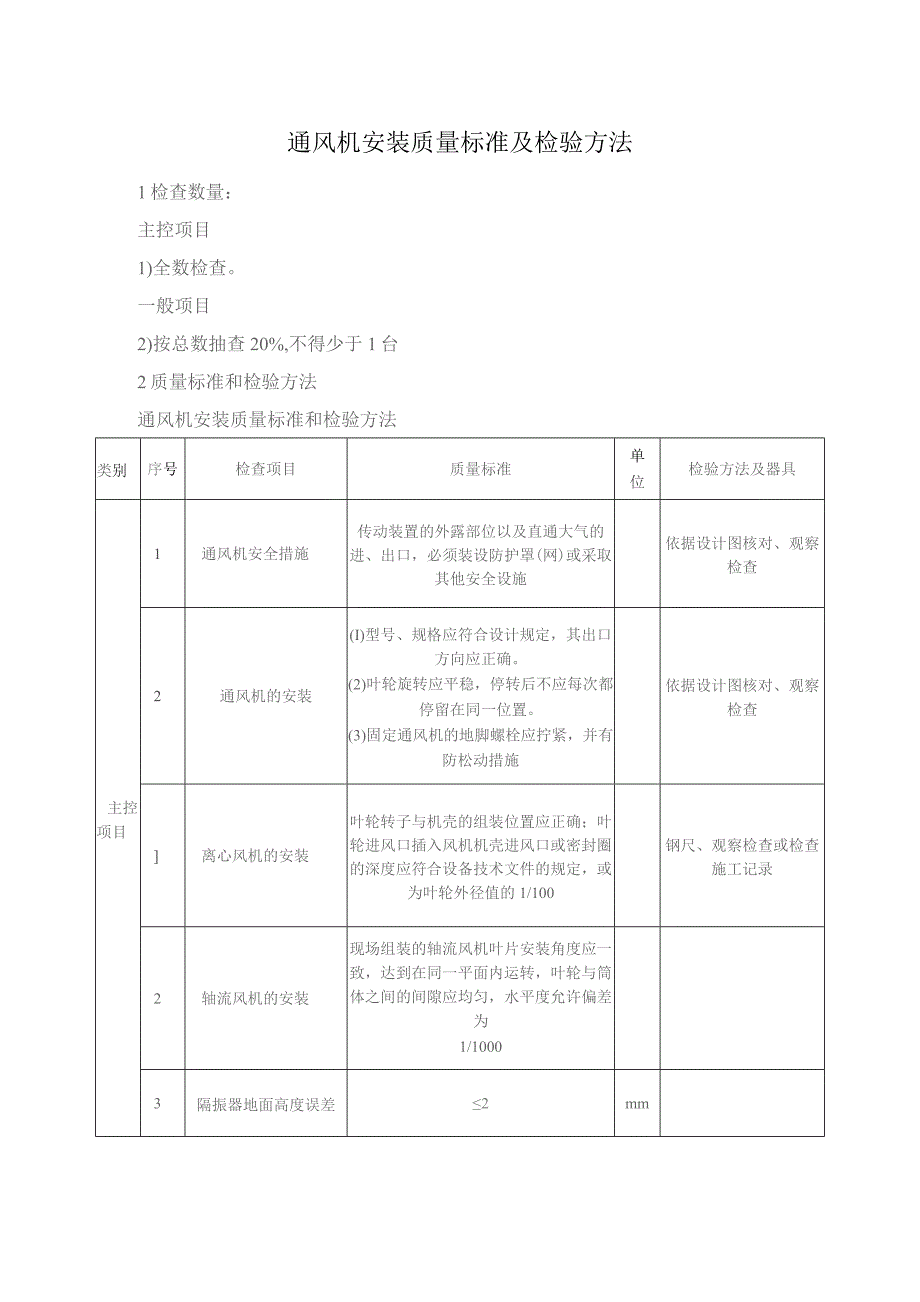

1、通风机安装质量标准及检验方法1检查数量：主控项目1)全数检查。一般项目2)按总数抽查20%,不得少于1台2质量标准和检验方法通风机安装质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1通风机安全措施传动装置的外露部位以及直通大气的进、出口，必须装设防护罩(网)或采取其他安全设施依据设计图核对、观察检查2通风机的安装(I)型号、规格应符合设计规定，其出口方向应正确。(2)叶轮旋转应平稳，停转后不应每次都停留在同一位置。(3)固定通风机的地脚螺栓应拧紧，并有防松动措施依据设计图核对、观察检查离心风机的安装叶轮转子与机壳的组装位置应正确；叶轮进风口插入风机机壳进风口或密封圈的深度

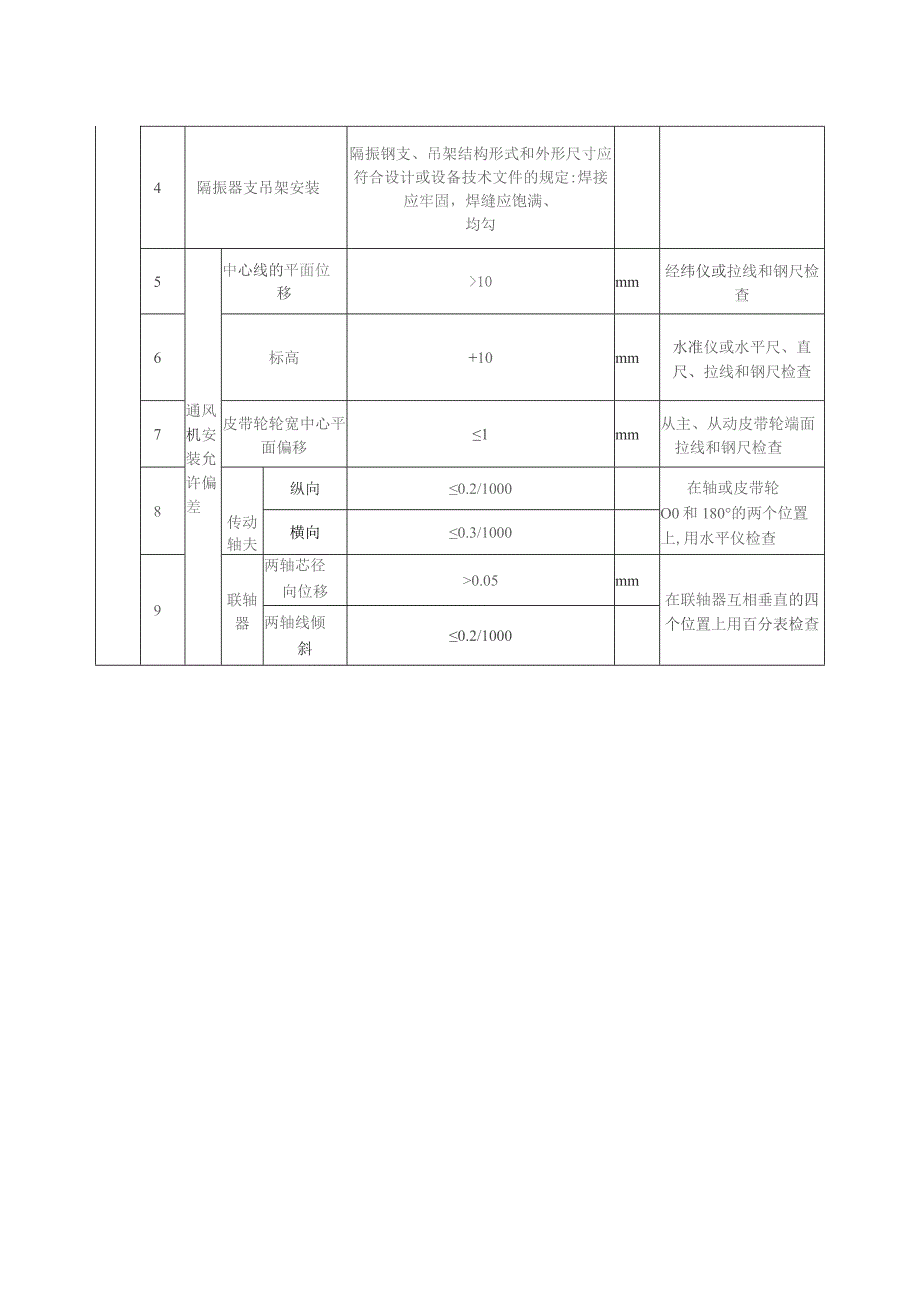

2、应符合设备技术文件的规定，或为叶轮外径值的1/100钢尺、观察检查或检查施工记录2轴流风机的安装现场组装的轴流风机叶片安装角度应一致，达到在同一平面内运转，叶轮与筒体之间的间隙应均匀，水平度允许偏差为1/10003隔振器地面高度误差2mm4隔振器支吊架安装隔振钢支、吊架结构形式和外形尺寸应符合设计或设备技术文件的规定:焊接应牢固，焊缝应饱满、均勾5通风机安装允许偏差中心线的平面位移10mm经纬仪或拉线和钢尺检查6标高+10mm水准仪或水平尺、直尺、拉线和钢尺检查7皮带轮轮宽中心平面偏移1mm从主、从动皮带轮端面拉线和钢尺检查8传动轴夫纵向0.2/1000在轴或皮带轮O0和180的两个位置上,用水平仪检查横向0.3/10009联轴器两轴芯径向位移0.05mm在联轴器互相垂直的四个位置上用百分表检查两轴线倾斜0.2/1000
