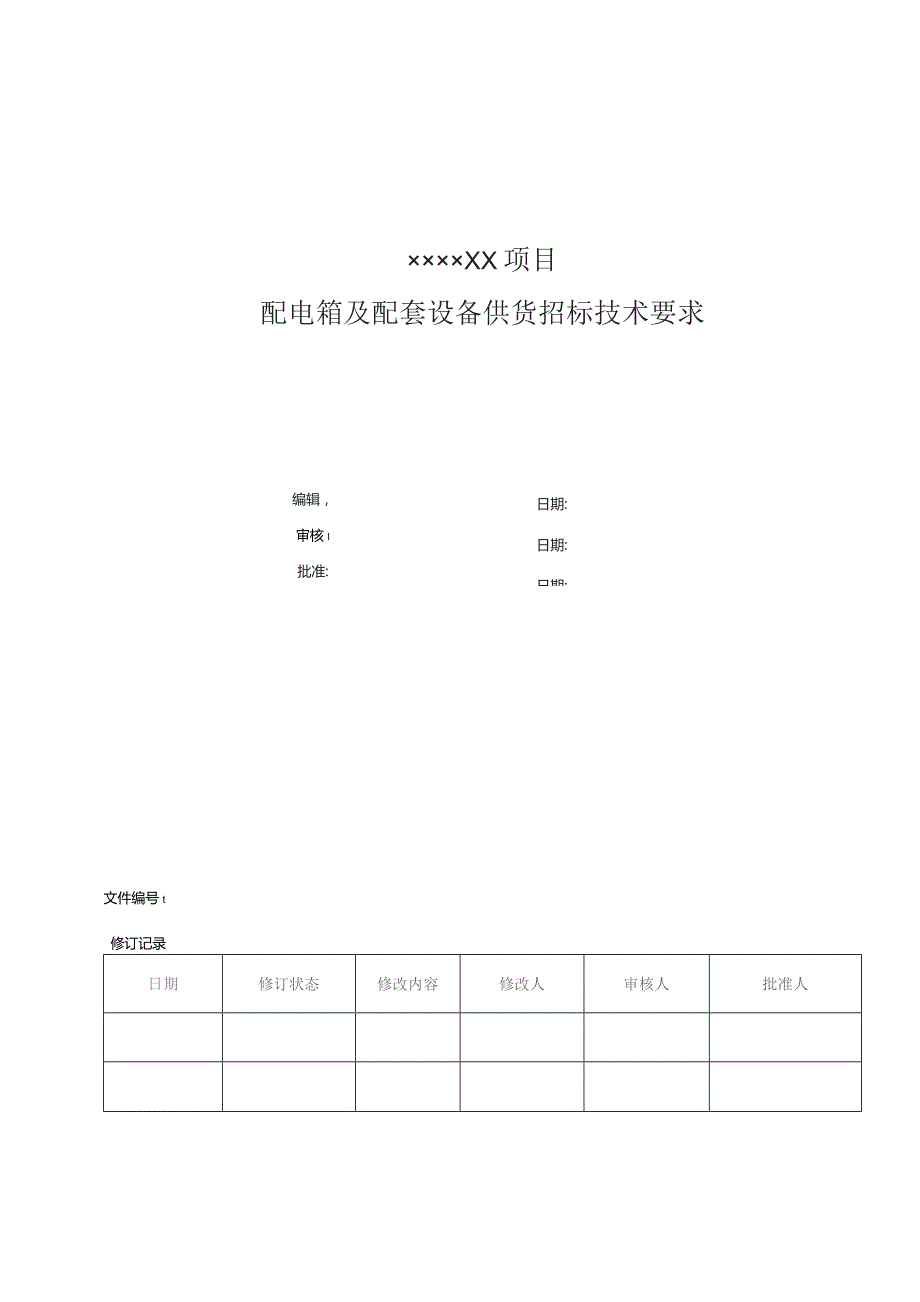

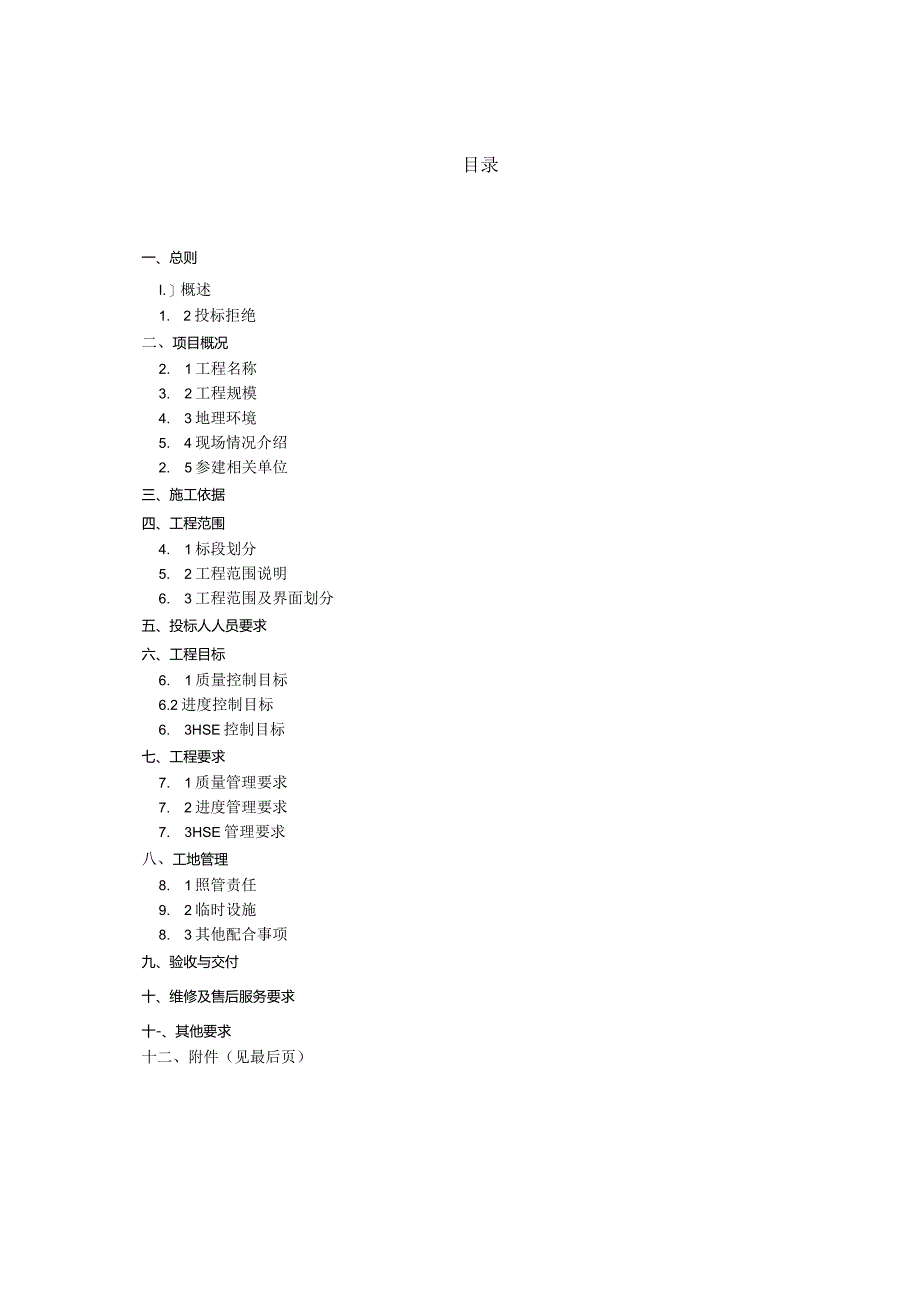

1、XX项目配电箱及配套设备供货招标技术要求日期:日期:日期:编辑，审核I批准:文件编号t修订记录日期修订状态修改内容修改人审核人批准人目录一、总则I.概述1. 2投标拒绝二、项目概况2. 1工程名称3. 2工程规模4. 3地理环境5. 4现场情况介绍2. 5参建相关单位三、施工依据四、工程范围4. 1标段划分5. 2工程范围说明6. 3工程范围及界面划分五、投标人人员要求六、工程目标6. 1质量控制目标6.2进度控制目标6. 3HSE控制目标七、工程要求7. 1质量管理要求7. 2进度管理要求7. 3HSE管理要求八、工地管理8. 1照管责任9. 2临时设施8. 3其他配合事项九、验收与交付十、

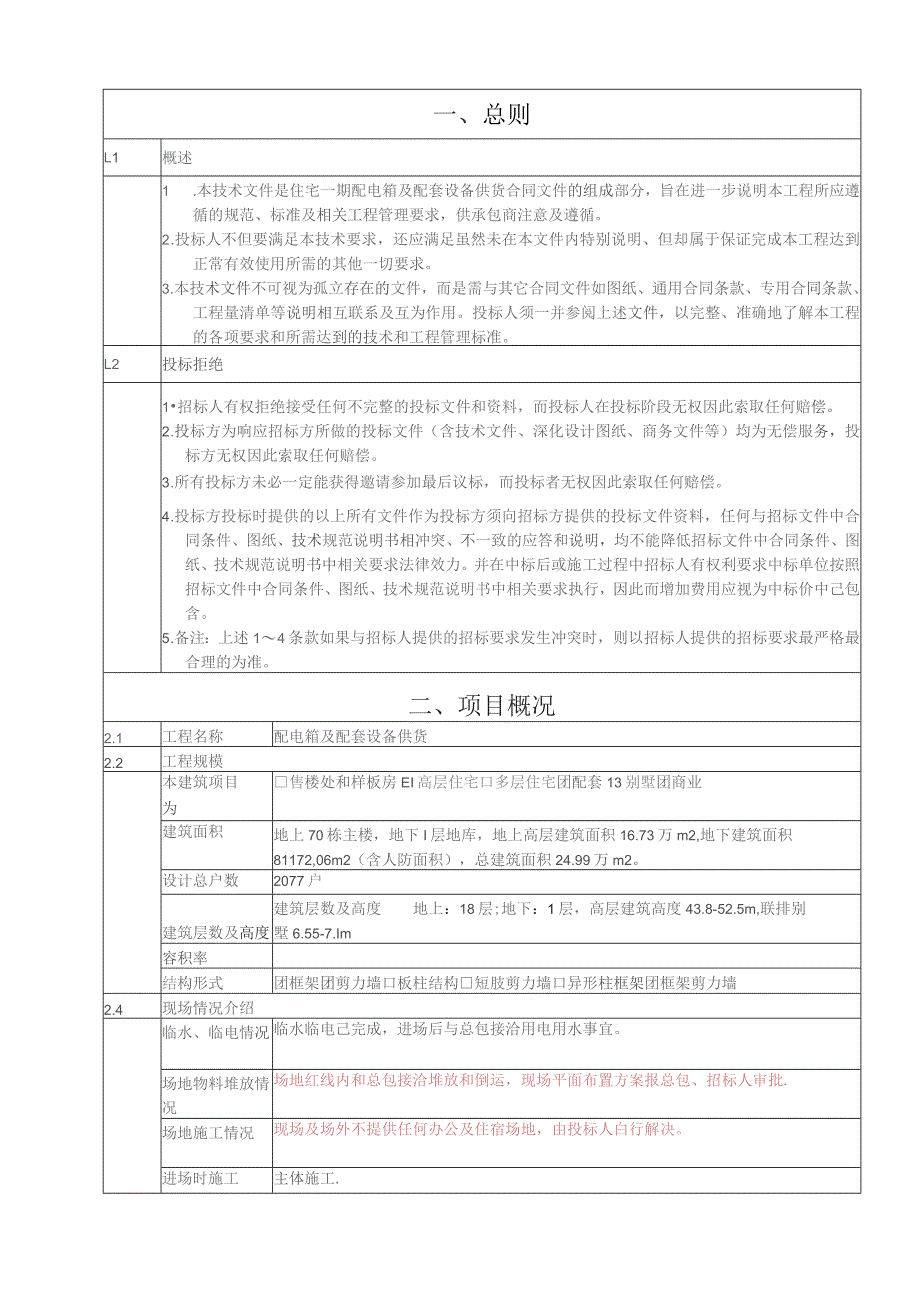

2、维修及售后服务要求十-、其他要求十二、附件（见最后页）一、总则L1概述1 .本技术文件是住宅一期配电箱及配套设备供货合同文件的组成部分，旨在进一步说明本工程所应遵循的规范、标准及相关工程管理要求，供承包商注意及遵循。2 .投标人不但要满足本技术要求，还应满足虽然未在本文件内特别说明、但却属于保证完成本工程达到正常有效使用所需的其他一切要求。3 .本技术文件不可视为孤立存在的文件，而是需与其它合同文件如图纸、通用合同条款、专用合同条款、工程量清单等说明相互联系及互为作用。投标人须一并参阅上述文件，以完整、准确地了解本工程的各项要求和所需达到的技术和工程管理标准。L2投标拒绝1招标人有权拒绝接受任
3、何不完整的投标文件和资料，而投标人在投标阶段无权因此索取任何赔偿。2 .投标方为响应招标方所做的投标文件（含技术文件、深化设计图纸、商务文件等）均为无偿服务，投标方无权因此索取任何赔偿。3 .所有投标方未必一定能获得邀请参加最后议标，而投标者无权因此索取任何赔偿。4 .投标方投标时提供的以上所有文件作为投标方须向招标方提供的投标文件资料，任何与招标文件中合同条件、图纸、技术规范说明书相冲突、不一致的应答和说明，均不能降低招标文件中合同条件、图纸、技术规范说明书中相关要求法律效力。并在中标后或施工过程中招标人有权利要求中标单位按照招标文件中合同条件、图纸、技术规范说明书中相关要求执行，因此而增加
4、费用应视为中标价中己包含。5 .备注：上述14条款如果与招标人提供的招标要求发生冲突时，则以招标人提供的招标要求最严格最合理的为准。二、项目概况2.1工程名称配电箱及配套设备供货2.2工程规模本建筑项目为售楼处和样板房EI高层住宅口多层住宅团配套13别墅团商业建筑面积地上70栋主楼，地下I层地库，地上高层建筑面积16.73万m2,地下建筑面积81172,06m2（含人防面积），总建筑面积24.99万m2。设计总户数2077户建筑层数及高度建筑层数及高度地上：18层;地下：1层，高层建筑高度43.8-52.5m,联排别墅6.55-7.Im容积率结构形式团框架团剪力墙口板柱结构短肢剪力墙口异形柱框
5、架团框架剪力墙2.4现场情况介绍临水、临电情况临水临电己完成，进场后与总包接洽用电用水事宜。场地物料堆放情况场地红线内和总包接洽堆放和倒运，现场平面布置方案报总包、招标人审批.场地施工情况现场及场外不提供任何办公及住宿场地，由投标人白行解决。进场时施工主体施工.场地情况其它特殊情况三、施工依据工程的施工依据包括但不限于如下：1 .招标人下发的设计施工图；2 .图纸会审记录、设计变更通知单、技术核定洽商单及招标人的其它书面要求等；3 .招标人确认的投标人深化图纸；4 .国家和地方相关法律、规范、规程、规定等（均需按最新版执行，根据实际进行更新）.5、配电箱厂家中标后需对配电箱系统图进行深化，深化
6、图包含但不限于以下内容：消防电源监控深化图、漏电火灾报警深化图、箱体尺寸图、面板排布图、元件排布图、一次系统图、二次系统图，安装接线图等，深化图需经建设方设计确认。同时需满足以下行业标准：标准文件名称标准文件编号与发行年度低压电器基本标准6B1497低压电器基本试验方法GB998家用及类似场所用过电流保护断路器GB10963家用和类似用途的带过电流保护的剩余电流动作断路器GB16917低压熔断器GB13539低压断路器GR10963标准电能表GB/T17215.701低压配电系统的电涌保护器第一部分:性能要求和试验方法GB18802.1多功能电能表特殊要求GB/T17215.301雷电电磁脉冲
7、的防护第3部分对浪涌保护器的要求GB/T19271.3自恢复式过欠压保护器JB/T12762自动转换开关电器GB/T14048.11建筑电气工程施工质量验收规范GB50303电气装置安装工作盘、柜及二次回路接线施工及验收规范GB50171低压成套开关设备和控制设备GB7251.1低压成套开关设备和控制设备安全技术导则JB/T10361低压固定封闭式低压成套开关设备JB/T5877低压抽出式成套开关设备JB/T9661低压开关设备和控制设备总则GB/T14048.1低压开关设备和控制设备断路器GB/T4048.2低压开关设备和控制设备开关、隔离器、隔离开关与熔断器组合电器GB/T4048.3低压
8、开关设备和控制设备-低压机电式接触器和电动机起动器GB/T4048.4低压开关设备和控制设备-第5部分控制电路电器和开关元件GB/T4018.5低压开关设备和控制设备第6部分多功能电器GB14048.11固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法GB/T4207-2003金属涂覆和化学处理GB/13911外壳防护等级（IP）码GB4208机电产品包装通用技术条件GB/T1338微型断路器生产标准GBI0963.1IEC标准及其它相关国家标准、规范工程所在地地方标准、图集、法律法规等，所有低压配电元器件均须通过CCC认证如上述国家、地方或行业规范、规程、标准在招投标或现场指导
9、当中存在相互重叠、矛盾的内容，须按照较高质量标准执行。如国家、地方或行业对规范、规程、图集、标准进行了更新，本工程实施过程中应采用最新的、最全面的规范或标准。四、招标工程范围及界面划分4.1标段划分1 .本工程划分1个施工标段:由两家总包同时施工。2 .标段划分在发放止式蓝图后，招标人可根据实际情况再划分具体的工作界面，投标人须无条件服从招标人安排。4.2工程范围说明1 .本工程内容说明中所描述的工程范围和介绍仅是概括性的，不能视作为完整无缺的。投标单位应参阅招标文件中的其他部分，包括工程说明、规范、图纸等文件全面了解工程的实际范围。2 .工程须根据招标人批准/认可并依据设计的施工图及工程规范
10、进行供应、安装、施工、测试、设计及验收。投标人有责任提供全面和有效的管理，以确保所进行的工程遵守工程规范和政府主管部门的要求,并采用符合标准的操作工艺。3 .投标人须为工程妥善地完工及履行其在合同内所负的责任而提供一切设施，除非合同另有说明，所有费用须由投标人承担。投标人除了对有所指示及规定的主要物料、设备负责外，还应提供工程安装施工中所需的一切附带杂项工作及所需劳务，无论此等工作有否详列于本合同文件中“4.3工程范围（供货范围）1 .供货范围为除住宅计量表箱及设备自带控制箱外的其余所有配电箱：2 .户内强弱电箱、照明箱、应急照明箱、动力配电箱、单电源战时给水泵配电箱在本次招标范围：3 .所有
11、计量箱/柜均为局供，潜污泵配电箱、分配电系统的配电箱不在本次招标范围：4 .APXf控制柜及消防巡检一套配电柜含在消防合同，不在本次报价范围：5 .通风方式信号箱、战时EPS、UP3配电箱、所有楼栋部分的竖井内的弱电箱、户内的等电位端子箱、变电所内的照明箱等不在本次招标范围：6 .三防箱、人防的风机控制箱（除PYrQla,PYrZ15,PYrQl,PYrZ162,PYrZ42,PYrZ5l,PYrZ22,PYrQ2b、.PYrQ3a,PYrQ3b,PYrQ4a,PYrQ4b、PYrZ5-2、PYrZ4-l,PYrZ2-l,BFrZ4、BFrZI6T、BFrZ4）在本次招标范围：7 .如有未竟事
12、项招标答疑中解答；8 .配电箱包括配电箱箱体及配套低压元器件等设备选型、制造、供货（具体数量及详细资料详见设计图纸及设备材料清单）、存储、运输（现场指定地点落地）、检测、试验、验收、施工资料管理、竣工资料编制、售后保修等工作内容。五、投标人人员要求5.1项目经理部主要人员要求主要人员要求：项目经理和技术负责人必须为承包人正式员工，技术负责人木行业从业经历不少于3年。六、工程目标6.1质量控制目标1.承包范围内的工程质量达到国家、行业、地方的现行规范、标准及本招标文件中规定的标准，若这些规范标准有修订或不同规范间有差异，按照最新版本、最高水准、最严格要求执行，并保证一次性通过相关部门验收合格。6
13、.2进度控制目标.1.计划开工日期：2020年7月10日，计划竣工日期:2021年6月10日，交付日期：2021年6月14口,绝对工期为365天（实际口期以发包人书面通知为准）。2 .首批次箱壳进场计划见附件3 .紧急情况下，数量不超过20台的，要求20日历天内货到现场。4 .若分批供货，每批供货量和时间按双方商定的办理，中标人必须满足现场进度要求。6.3HSE控制目标HSE指标刑事案件：Oi死亡事故：0：重伤事故:0；火灾事故：0!环境污染事故：0；盗窃、赌博、打架等治安事件：0。交通事故：0扬尘及噪音投诉：0群体事件（围堵、恶意讨薪等）：0直接经济损失10万元以上事故：0七、工程要求7.1
14、质量管理要求7.1.1技术要求以图纸为准7.1,2管理要求1 .投标人中标后，招标人项目工程管理部门组织投标人第一次见面会，并完成以下工作：（1）总承包人对投标人进行管理要求交底培训。（2）监理单位对投标人进行监理实施规划交底培训。（3）招标人项目工程管理部门对投标人项目管理团队进行公司各项管理标准培训。2 .招标人项目工程管理部门组织对投标人进行入场HSE教育培训，并组织进行考试。3 .投标人管理人员在入场HSE教育培训考试合格后正式进入现场开展工作。4 .投标人进场施工之前应对项目施工现场情况进行认真仔细考察，了解项目整体管理规划总工期目标、现场主体结构完成情况、现场道路临水临电布置情况、招标人综合文明施工管理要求等，然后针对本承包的施工项目制定详细合理可行的施工方案报送监理、招标人审批。5 .投标人施工图纸必须由中标单位依据招标人相关要求进行深化设计后，经过招标人工程部及设计管理部会审后，由设计管理部确认后方可作为施工图纸使用。深化图纸经确认后，投标人按计划组织读图讲图，如投标人未按上述管理耍求执行到位，则视为投标人违约，需继续完善执行读图讲图，招标人有权扣除质量违约金KX）O兀每次
