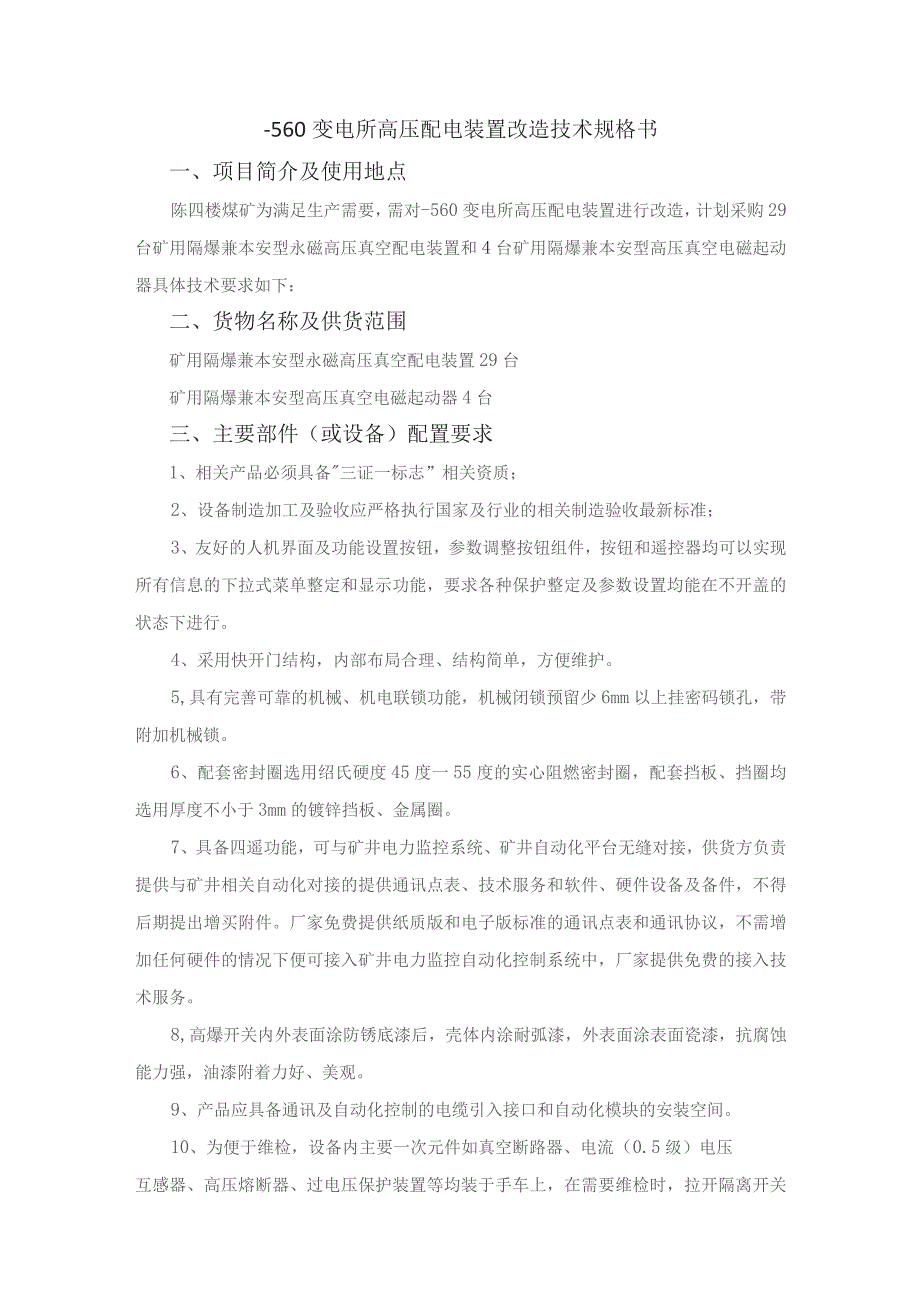

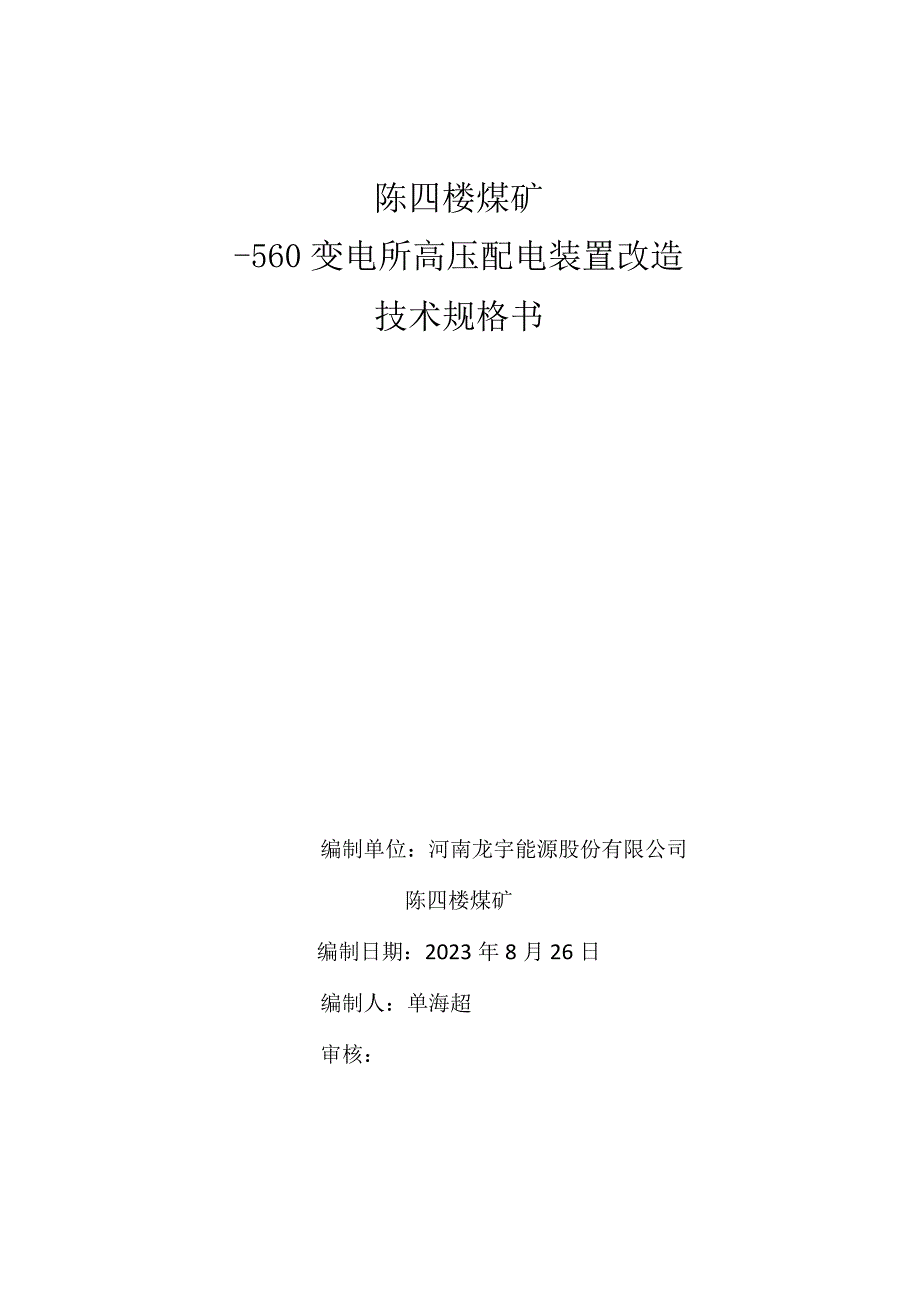

1、陈四楼煤矿-560变电所高压配电装置改造技术规格书编制单位：河南龙宇能源股份有限公司陈四楼煤矿编制日期：2023年8月26日编制人：单海超审核：-560变电所高压配电装置改造技术规格书一、项目简介及使用地点陈四楼煤矿为满足生产需要，需对-560变电所高压配电装置进行改造，计划采购29台矿用隔爆兼本安型永磁高压真空配电装置和4台矿用隔爆兼本安型高压真空电磁起动器具体技术要求如下：二、货物名称及供货范围矿用隔爆兼本安型永磁高压真空配电装置29台矿用隔爆兼本安型高压真空电磁起动器4台三、主要部件（或设备）配置要求1、相关产品必须具备三证一标志”相关资质；2、设备制造加工及验收应严格执行国家及行业的相
2、关制造验收最新标准；3、友好的人机界面及功能设置按钮，参数调整按钮组件，按钮和遥控器均可以实现所有信息的下拉式菜单整定和显示功能，要求各种保护整定及参数设置均能在不开盖的状态下进行。4、采用快开门结构，内部布局合理、结构简单，方便维护。5,具有完善可靠的机械、机电联锁功能，机械闭锁预留少6mm以上挂密码锁孔，带附加机械锁。6、配套密封圈选用绍氏硬度45度一55度的实心阻燃密封圈，配套挡板、挡圈均选用厚度不小于3mm的镀锌挡板、金属圈。7、具备四遥功能，可与矿井电力监控系统、矿井自动化平台无缝对接，供货方负责提供与矿井相关自动化对接的提供通讯点表、技术服务和软件、硬件设备及备件，不得后期提出增买

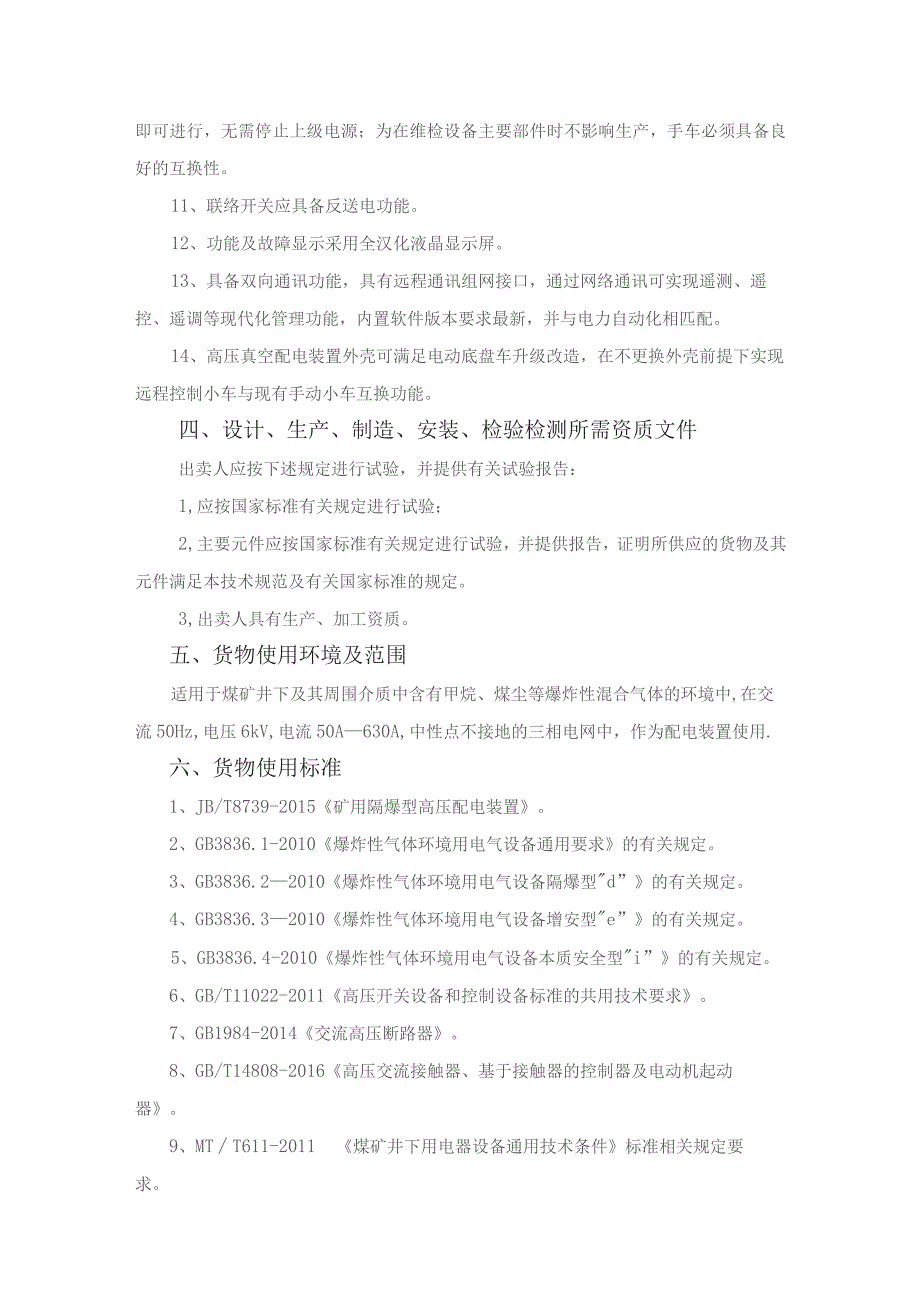

3、附件。厂家免费提供纸质版和电子版标准的通讯点表和通讯协议，不需增加任何硬件的情况下便可接入矿井电力监控自动化控制系统中，厂家提供免费的接入技术服务。8,高爆开关内外表面涂防锈底漆后，壳体内涂耐弧漆，外表面涂表面瓷漆，抗腐蚀能力强，油漆附着力好、美观。9、产品应具备通讯及自动化控制的电缆引入接口和自动化模块的安装空间。10、为便于维检，设备内主要一次元件如真空断路器、电流（0.5级）电压互感器、高压熔断器、过电压保护装置等均装于手车上，在需要维检时，拉开隔离开关即可进行，无需停止上级电源；为在维检设备主要部件时不影响生产，手车必须具备良好的互换性。11、联络开关应具备反送电功能。12、功能及故障
4、显示采用全汉化液晶显示屏。13、具备双向通讯功能，具有远程通讯组网接口，通过网络通讯可实现遥测、遥控、遥调等现代化管理功能，内置软件版本要求最新，并与电力自动化相匹配。14、高压真空配电装置外壳可满足电动底盘车升级改造，在不更换外壳前提下实现远程控制小车与现有手动小车互换功能。四、设计、生产、制造、安装、检验检测所需资质文件出卖人应按下述规定进行试验，并提供有关试验报告：1,应按国家标准有关规定进行试验；2,主要元件应按国家标准有关规定进行试验，并提供报告，证明所供应的货物及其元件满足本技术规范及有关国家标准的规定。3,出卖人具有生产、加工资质。五、货物使用环境及范围适用于煤矿井下及其周围介质
5、中含有甲烷、煤尘等爆炸性混合气体的环境中,在交流50Hz,电压6kV,电流50A630A,中性点不接地的三相电网中，作为配电装置使用.六、货物使用标准1、JB/T8739-2015矿用隔爆型高压配电装置。2、GB3836.1-2010爆炸性气体环境用电气设备通用要求的有关规定。3、GB3836.22010爆炸性气体环境用电气设备隔爆型d”的有关规定。4、GB3836.32010爆炸性气体环境用电气设备增安型e”的有关规定。5、GB3836.4-2010爆炸性气体环境用电气设备本质安全型i”的有关规定。6、GB/T11022-2011高压开关设备和控制设备标准的共用技术要求。7、GB1984-2
6、014交流高压断路器。8、GB/T14808-2016高压交流接触器、基于接触器的控制器及电动机起动器。9、MTT611-2011煤矿井下用电器设备通用技术条件标准相关规定要求。10、市场监管总局关于防爆电气等产品由生产许可转为强制性产品认证管理实施要求的公告（2019年第34号）CCC认证管理等相关要求。11、河南省煤矿防爆电气性能细则相关规定。12、煤矿安全规程2016版中有关要求。13、煤矿矿井机电设备完好标准的有关要求。14、符合矿井保护接地装置的安装、检查、测定工作细则、煤矿井下检漏保护装置安装、运行、维护与检修细则和矿井低压电网短路保护装置的整定细则。15、其他国家及行业相关执行标
7、准规定，如有最新版本的规范标准，则应按最新版本执行。16、本技术条件未规定的事项,均应符合有关国家标准。17、产品必须具有相应的“防爆合格证”、“煤安标志证”、“生产许可证二七、技术参数1、基本参数：额定电压：6kV；最高工作电压：7.2kV!额定电流：400A:额定频率：50Hz；额定短路开断电流：25kA（有效值）；额定短路关合电流：31.5kA（峰值）；额定动稳定电流：31.5kA（峰值）；额定热稳定电流：25kA（有效值）；额定热稳定时间：2S；额定工作制：长期工作制；机械寿命不小于80000次；隔离开关机械寿命不小于2000次；触头开距：10+1mm；分、合闸时间：50ms;其他参数
8、符合电气试验规范。2、产品防爆外壳快开门结构，断路器、接触器采用内置式支架（手车导轨），便于检修。或采用电动机构。3,断路器的分、合闸操作，具备手动、电动两种操作方式。4、产品具备完善、可靠的机械、电气联锁功能及远控、风电和瓦斯电闭锁功能；各接线腔内有内接地，内外接地螺栓均不小于612mm。5、产品应具备通讯及自动化控制的电缆引入接口和自动化模块的安装空间,控制用小喇叭嘴不小于4个且有独立接线腔。6、为便于维检，设备内主要一次元件如真空断路器、真空接触器、电流互感器、电压互感器、高压熔断器、过电压保护装置等均装于手车上，在需要维检时，拉开隔离开关即可进行，无需停止上级电源；为在维检设备主要部件
9、时缩短停电时间，手车必须具备良好的互换性。7、手车的牵引机构、导向装置与动静触头之间必须有良好、精确的配合，确保手车行进过程中不偏离，动触头能准确插入静触头中。手车触头在插入位置时，有能够防止手车滑出的闭锁装置。8、高压开关应具备不排除故障不能合闸的故障闭锁功能。9、左右两侧各设置1个观察窗，用于观察手车位置。10、防爆结合面连接螺栓全部统一露两扣，同时全部配备黑色弹垫，到矿抽查不能失弹.11、高压开关主回路、动静隔离小车触头、真空断路器额定电流不小于400A,动静触头选用接触长度20mm以上。12、开关隔离小车在闭锁位置时，动触头必须与静触头绝缘子间保持不少于60三n安全距离，开关连接筒采用
10、IOkV电压等级的连接筒。13、起动器有本安先导的远方控制回路，确保远控安全，防止远控线被砸短接后直接启动设备，确保作业人员安全。14、高压真空配电装置所配置的综合保护装置不需增加任何硬件的情况下便可接入矿井电力监控自动化控制系统中，其显示装置采用大屏幕、高亮度、全汉化液晶显示器，中文菜单操作、内容详细明了，不必打开前门即可进行保护参数整定，操作方便、安全可靠。15、综合保护具有短路、绝缘监视、过流、过负荷（定时限、反时限）、功率方向型漏电保护、过电压、欠电压保护及模拟故障试验（自检）功能故障录波等功能,所有功能及各种参数都可以按现场实际情况设定投或不投（定值修改），并设密码保护定值和参数，避
11、免非工作人员随意修改。16、具备失压延时功能，当供电系统失压后，开关可保持合闸状态，待到用户设置延时时间后系统电压仍未恢复情况下进行分闸，保护延时时间可在OYs间设置。17、电流保护整定步长不大于1A。18、具有记忆功能，保存100次的故障记录以供查询，能记录故障原因和故障发生的日期和时间，按后进先出的顺序排列，自动编号。19、高压真空配电装置应具有风电闭锁保护、瓦斯电闭锁保护功能，且开关保护器可设置密码，人员进行参数调整前需输入密码进入。风电闭锁、瓦斯电闭锁均不得设置关闭功能。20、所有内部导线和元件耐压等级应不低于使用电压等级。21、每个开关腔内应在合适的安全位置设计放置干燥剂袋的专用位置
12、，便于开关防潮管理。22、必须满足EPLMa保护级别要求。23、开关的保护器原理能适应于中性点不接地、中性点经消弧线圈接地的运行方式，避免因漏电故障造成的越级跳闸。24、为满足井下使用时高压真空配电装置和高压真空电磁起动器之间能够直接链接，高压真空配电装置和高压真空电磁起动器需同一厂家生产。八、质量及验收要求1、产品应满足产品使用说明书及相关制造标准要求。2、出卖人要遵循质量保证体系的要求，终身为使用人提供原厂设备配件。3、产品质量保质期为12个月，质保期内非人为因素造成，又确属产品制造质量问题造成的损坏，出卖人应及时无偿更换调试，属自然事故造成的损坏,出卖人应及时提供技术服务，所需配件按成本
13、价供给。4、产品终身免费提供技术服务，优惠供应零配件。5、设备在运行中出现使用人难以处理的故障，出卖人接到使用人电话通知后应在12小时内赶到事故现场，直至设备正常运行。6、按技术协议要求的质量标准验收。九、安装、调试要求1、出卖人无偿对设备进行指导安装，检验和调试，直到完全符合技术要求为止。2、设备需要安装时，使用人提前4天与出卖人联系，出卖人接到使用人的电函后，3日内派技术人员赴现场指导安装、调试。十、服务及质保要求1、出卖人免费为使用人培训操作维护人员（在设备出厂前或现场调试阶段）,培训时间不少于72小时，基本原理、操作使用和维修保养等知识培训不少于24小时。2、质保期为自到货之日起18个
14、月或自设备调试合格起12个月，在质保期内，非人为因素造成元器件损坏由出卖人无偿负责。产品出现质量问题时，出卖人在12小时内给予确切答复，24小时内派技术人员现场服务。十一、运输及包装要求1、产品单独出厂时应在明显部位固定标牌其内容如下：a、产品名称型号b、主要技术参数c、制造厂名称d、制造日期2、随机文件用塑料袋封好装入箱中。十二、交货期1、供货时间：合同签订后30天交货。2、供货地点：河南龙宇能源股份有限公司陈四楼煤矿。十三、其它1、为方便安装调试，使用人提供本次供货的联接方案图纸一份，由出卖人按图纸配置发货.2、安装连接方式：硬连接方式电源进线和负荷出线均为铠装电缆，另外根据使用要求附带同等数量橡套电缆接线装置。3、本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，出卖人应提供符合本规范书和工业标准的优质产品。4、如果出卖人没有以书面形式对本规范的条文提出异议，则意味着供货方提供的设备完全符合本规范书的要求。5、其他未尽事宜，由双方协商解决。联系人：单海超O
