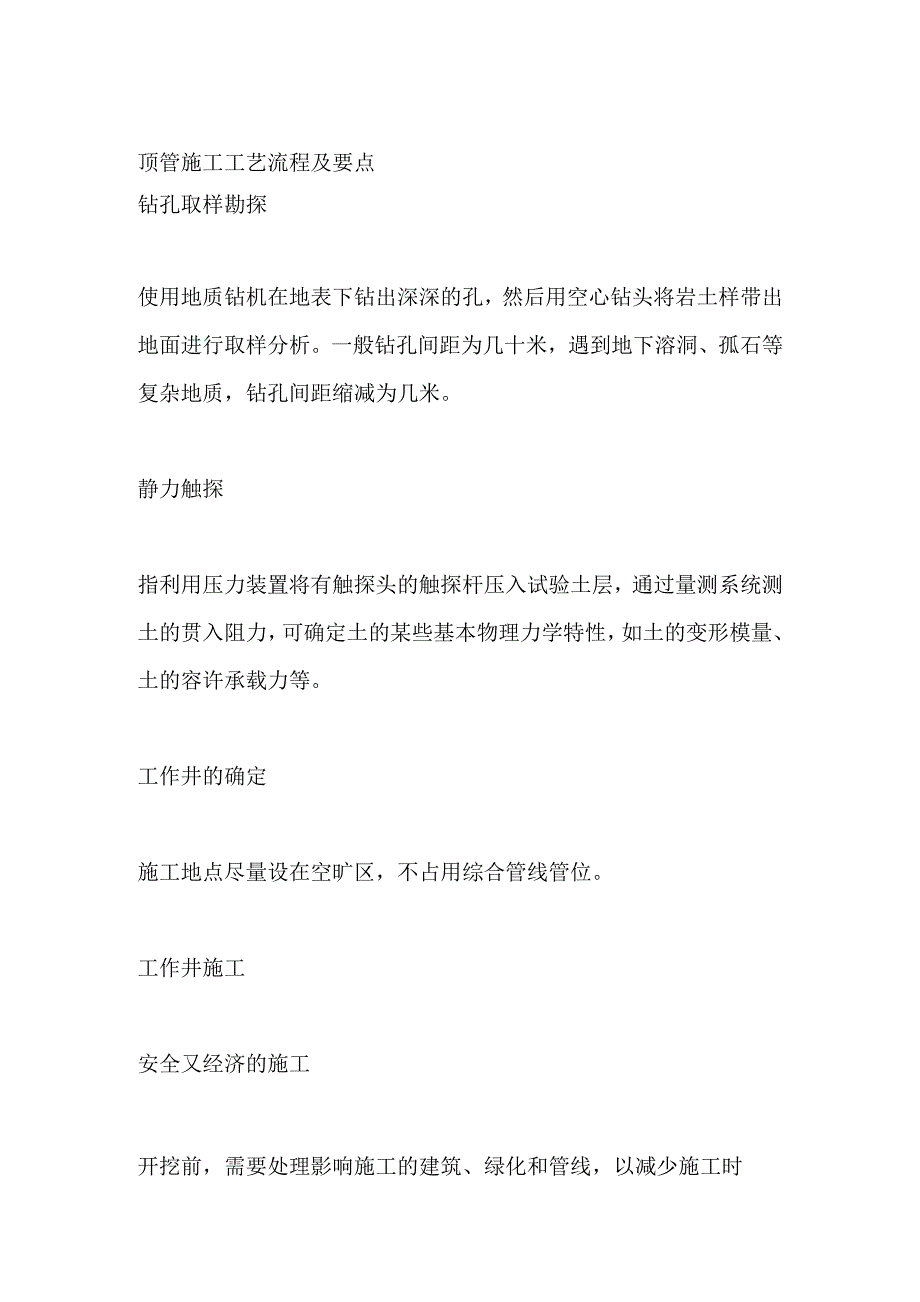

1、顶管施工工艺流程及要点钻孔取样勘探使用地质钻机在地表下钻出深深的孔，然后用空心钻头将岩土样带出地面进行取样分析。一般钻孔间距为几十米，遇到地下溶洞、孤石等复杂地质，钻孔间距缩减为几米。静力触探指利用压力装置将有触探头的触探杆压入试验土层，通过量测系统测土的贯入阻力，可确定土的某些基本物理力学特性，如土的变形模量、土的容许承载力等。工作井的确定施工地点尽量设在空旷区，不占用综合管线管位。工作井施工安全又经济的施工开挖前，需要处理影响施工的建筑、绿化和管线，以减少施工时对交通出行的影响。A、绿化迁移施工范围内的绿色植物，需要进行迁移，在施工完成后进行恢复。B、交通疏解为保障交通顺畅，原道路进行拓宽

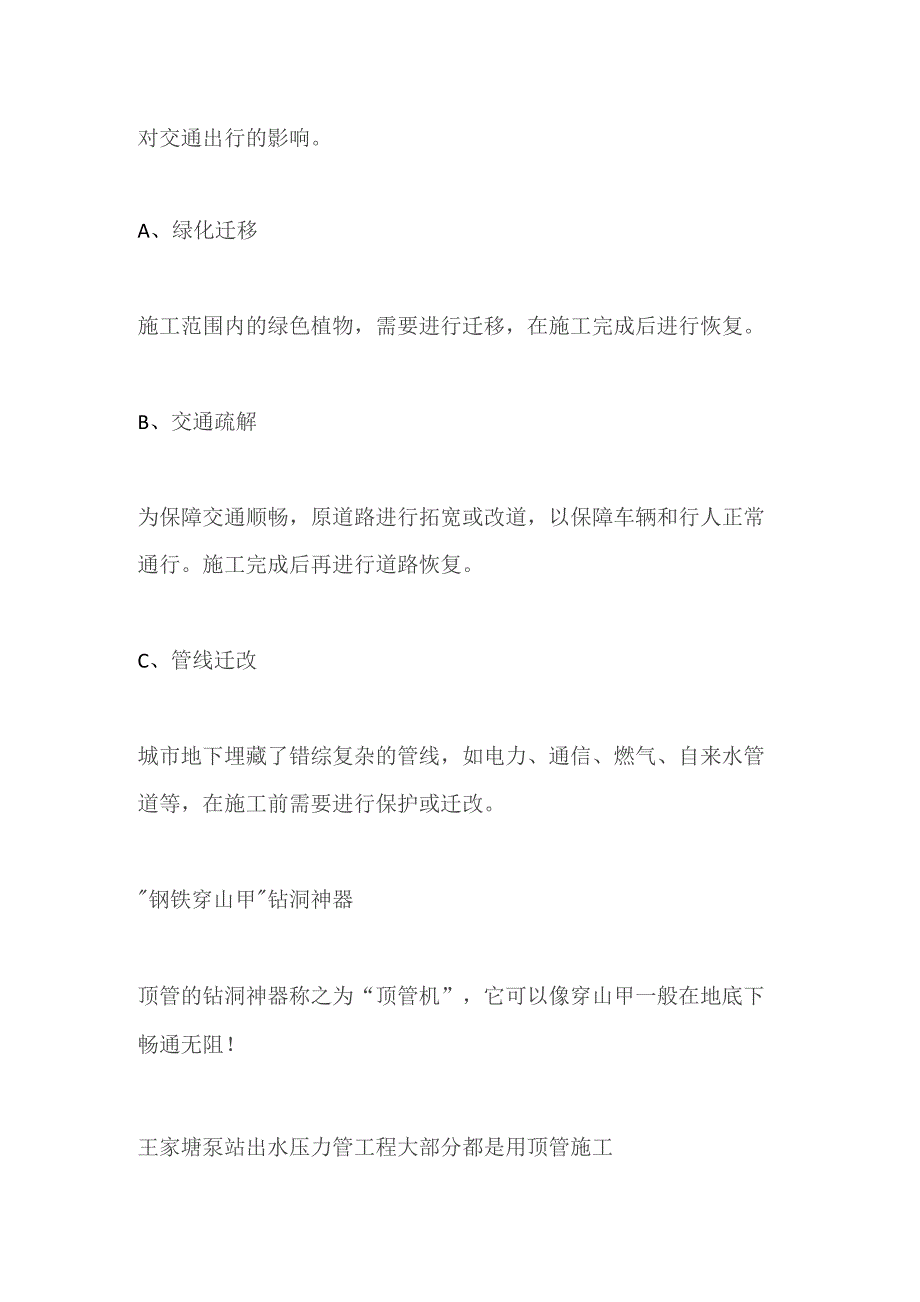

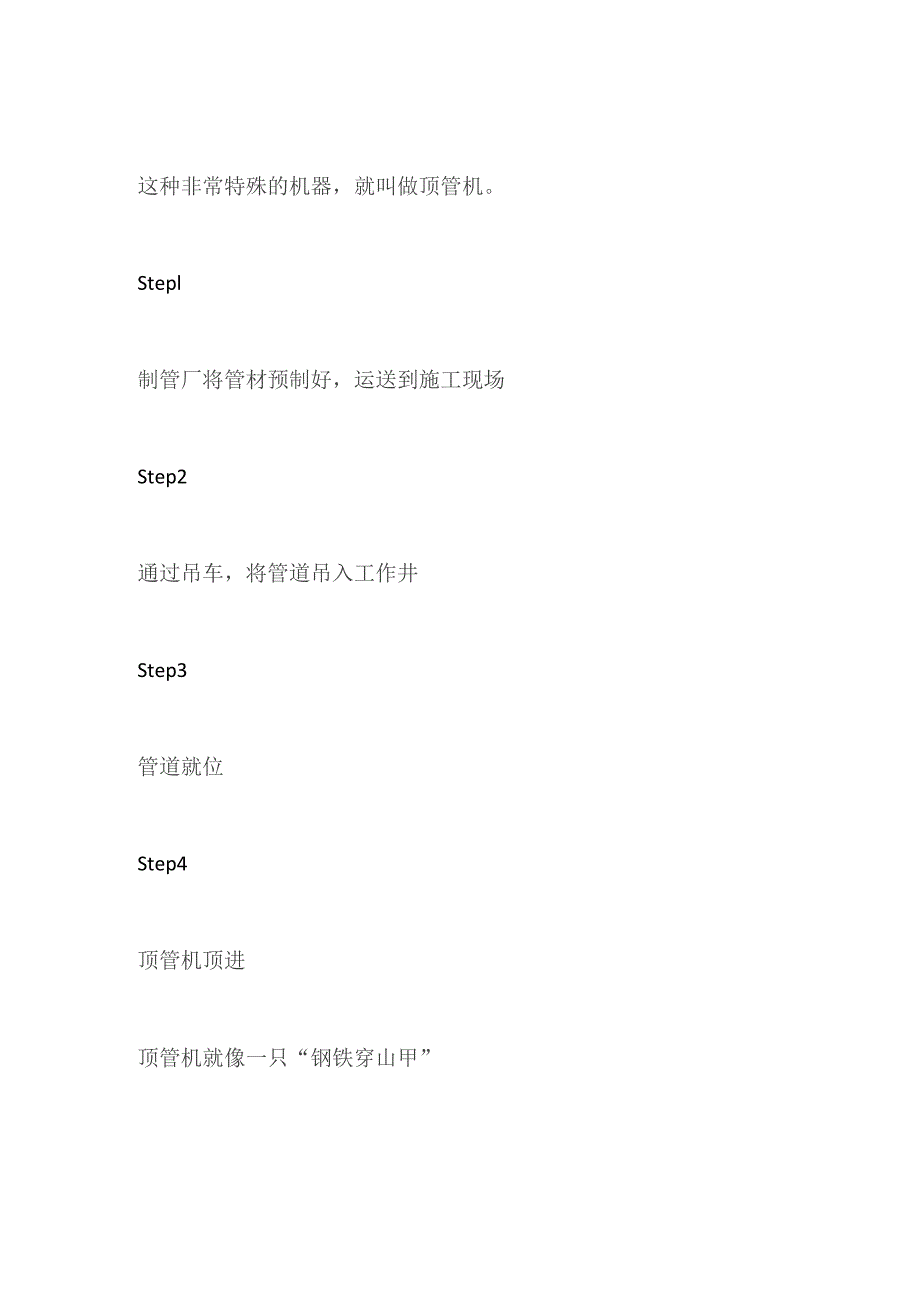

2、或改道，以保障车辆和行人正常通行。施工完成后再进行道路恢复。C、管线迁改城市地下埋藏了错综复杂的管线，如电力、通信、燃气、自来水管道等，在施工前需要进行保护或迁改。钢铁穿山甲钻洞神器顶管的钻洞神器称之为“顶管机”，它可以像穿山甲一般在地底下畅通无阻！王家塘泵站出水压力管工程大部分都是用顶管施工这种非常特殊的机器，就叫做顶管机。Stepl制管厂将管材预制好，运送到施工现场Step2通过吊车，将管道吊入工作井Step3管道就位Step4顶管机顶进顶管机就像一只“钢铁穿山甲”完成了。A、控制室控制顶管机顶力、顶进速度、顶进方向、顶进压力等掘进参数的操作室。B、进水排泥系统主要由进水阀、排泥阀、旁通阀
3、和管路组成。该系统将刀盘切削下来的泥土通过高压水流化成泥浆后，通过泥浆管道输送至地面,经沉淀后，运送至指定地点处理。C、管道安装管道就位后，安放止水橡胶圈，每节管道长度一般为2-2.5m。“钢铁穿山甲在漆黑的地下前进不迷路顶管机在漆黑的地下顶进会迷路吗?当然不会，先进的顶管机安装了高精度的测量系统，能够动态确定当前位置，操作人员可及时调整顶进状态，使顶管机沿着正确的方向掘进。消灭地下各种各样的障碍拦路虎地下有各种各样的障碍上软下硬地层当遇到上面软弱、下面坚硬的地层时，由于受力不均，易造成刀盘损坏及地面塌方，需要谨慎推进或提前处理。有毒有害气体遇到地下有毒有害气体，需小心检测，排出后方可施工。保护地而建筑同样重要顶管机施工时，除了要解决地下的难题，也要保护地面上的建筑,如房屋、高速、高铁等。下穿高铁顶管机在穿越高铁时要求很高，为防止地面沉降而影响线路运输,需对隧道上方地层进行加固。重要管线保护王家塘泵站出水管道需要穿过中石油、西气东输的管线，为了不与重要管线交叉,在精准勘探、测量后，将管道埋深再下降5米，确保与重要管线保持3米以上的安全距离，并同步准备了应急预案等系列保护措施。
