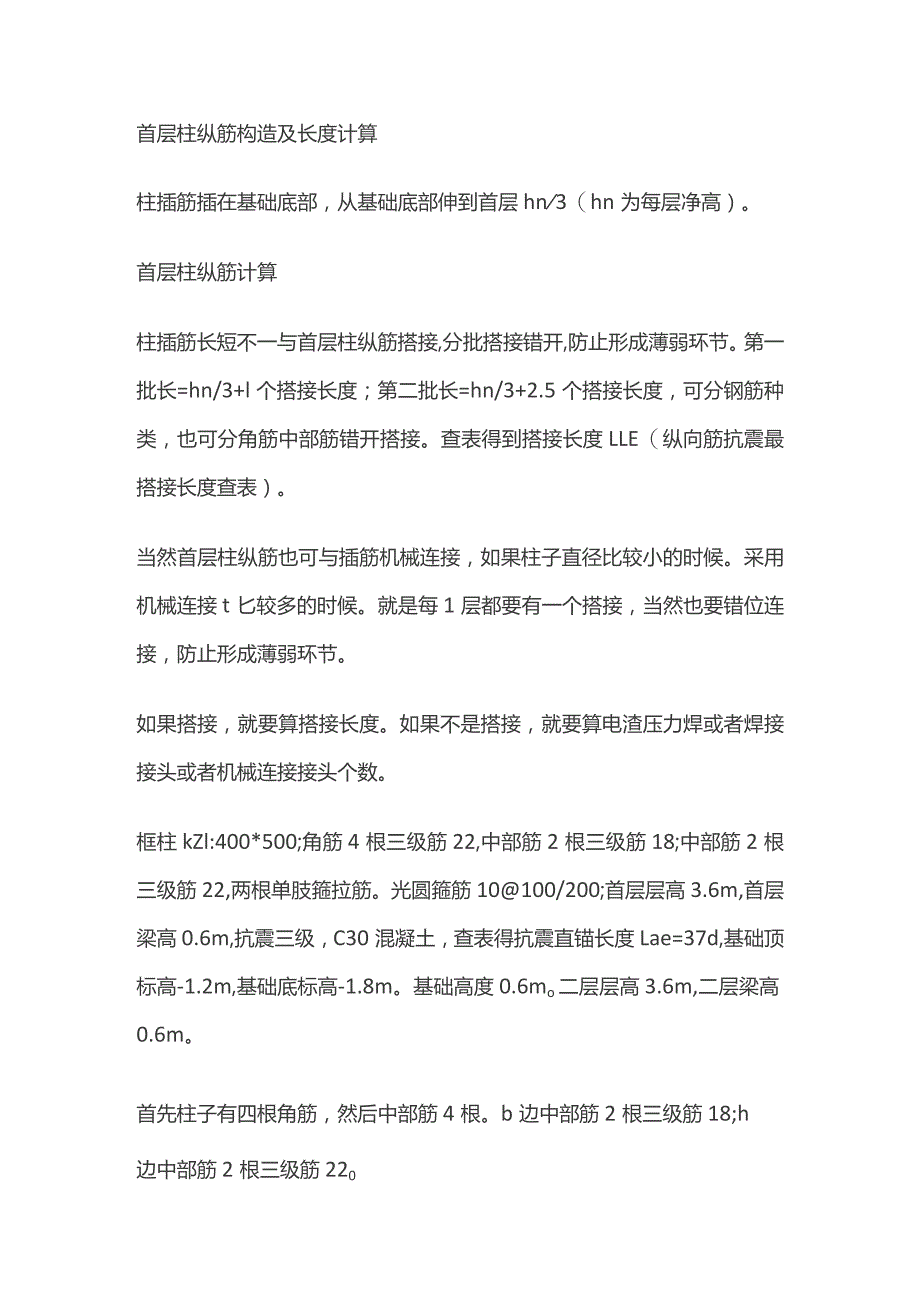

1、首层柱纵筋构造及长度计算柱插筋插在基础底部，从基础底部伸到首层hn3（hn为每层净高）。首层柱纵筋计算柱插筋长短不一与首层柱纵筋搭接,分批搭接错开,防止形成薄弱环节。第一批长=hn/3+l个搭接长度；第二批长=hn/3+2.5个搭接长度，可分钢筋种类，也可分角筋中部筋错开搭接。查表得到搭接长度LLE（纵向筋抗震最搭接长度查表）。当然首层柱纵筋也可与插筋机械连接，如果柱子直径比较小的时候。采用机械连接t匕较多的时候。就是每1层都要有一个搭接，当然也要错位连接，防止形成薄弱环节。如果搭接，就要算搭接长度。如果不是搭接，就要算电渣压力焊或者焊接接头或者机械连接接头个数。框柱kZl:400*500;角

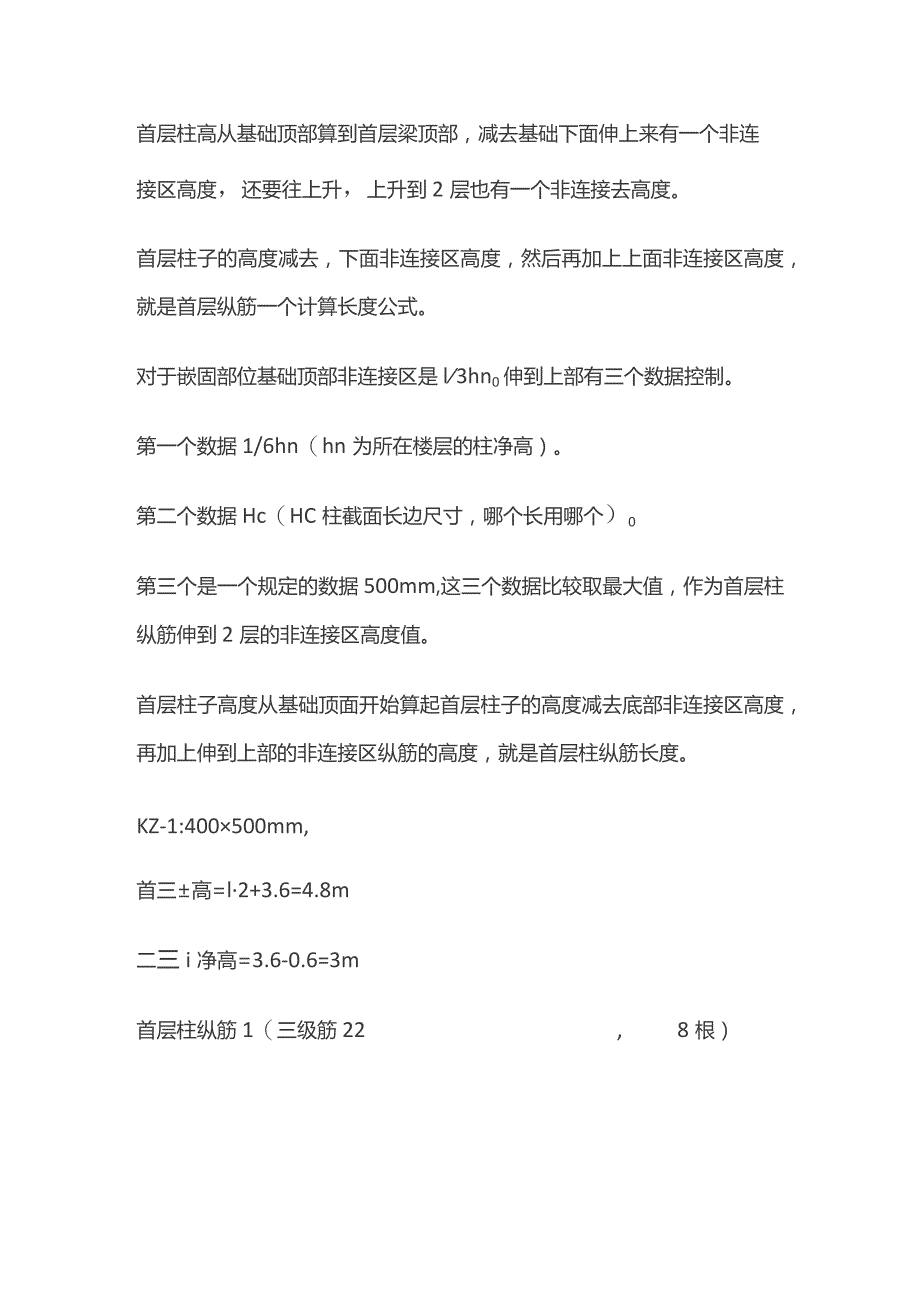

2、筋4根三级筋22,中部筋2根三级筋18;中部筋2根三级筋22,两根单肢箍拉筋。光圆箍筋10100/200;首层层高3.6m,首层梁高0.6m,抗震三级，C30混凝土，查表得抗震直锚长度Lae=37d,基础顶标高-1.2m,基础底标高-1.8m。基础高度0.6mo二层层高3.6m,二层梁高0.6m。首先柱子有四根角筋，然后中部筋4根。b边中部筋2根三级筋18;h边中部筋2根三级筋220首层柱高从基础顶部算到首层梁顶部，减去基础下面伸上来有一个非连接区高度，还要往上升，上升到2层也有一个非连接去高度。首层柱子的高度减去，下面非连接区高度，然后再加上上面非连接区高度，就是首层纵筋一个计算长度公式。对

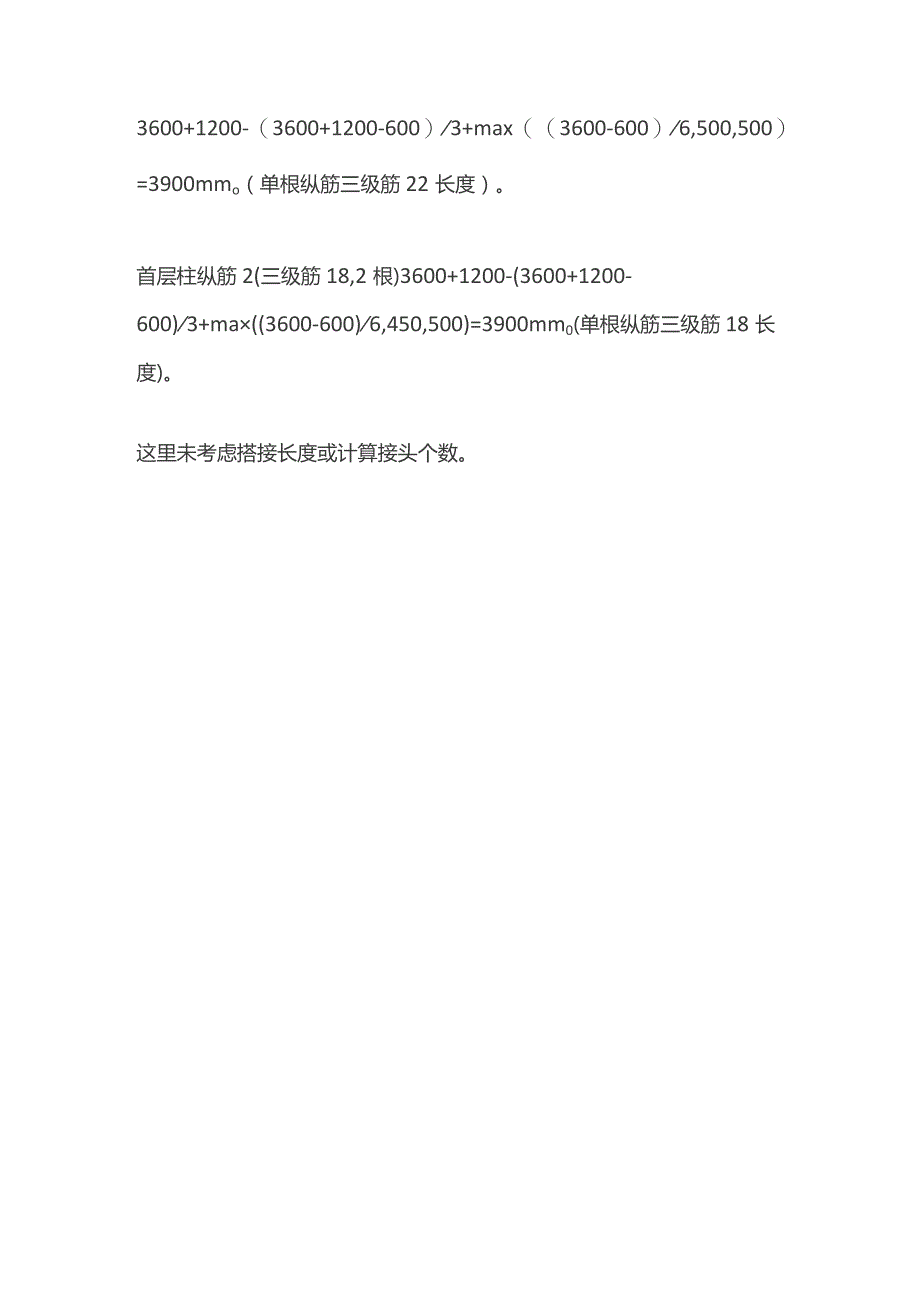

3、于嵌固部位基础顶部非连接区是l3hn0伸到上部有三个数据控制。第一个数据1/6hn（hn为所在楼层的柱净高）。第二个数据Hc（HC柱截面长边尺寸，哪个长用哪个）0第三个是一个规定的数据500mm,这三个数据比较取最大值，作为首层柱纵筋伸到2层的非连接区高度值。首层柱子高度从基础顶面开始算起首层柱子的高度减去底部非连接区高度，再加上伸到上部的非连接区纵筋的高度，就是首层柱纵筋长度。KZ-1:400500mm,首三高=l2+3.6=4.8m二三i净高=3.6-0.6=3m首层柱纵筋1（三级筋22,8根）3600+1200-（3600+1200-600）3+max（3600-600）6,500,500）=3900mmo（单根纵筋三级筋22长度）。首层柱纵筋2(三级筋18,2根)3600+1200-(3600+1200-600)3+ma(3600-600)6,450,500)=3900mm0(单根纵筋三级筋18长度)。这里未考虑搭接长度或计算接头个数。
