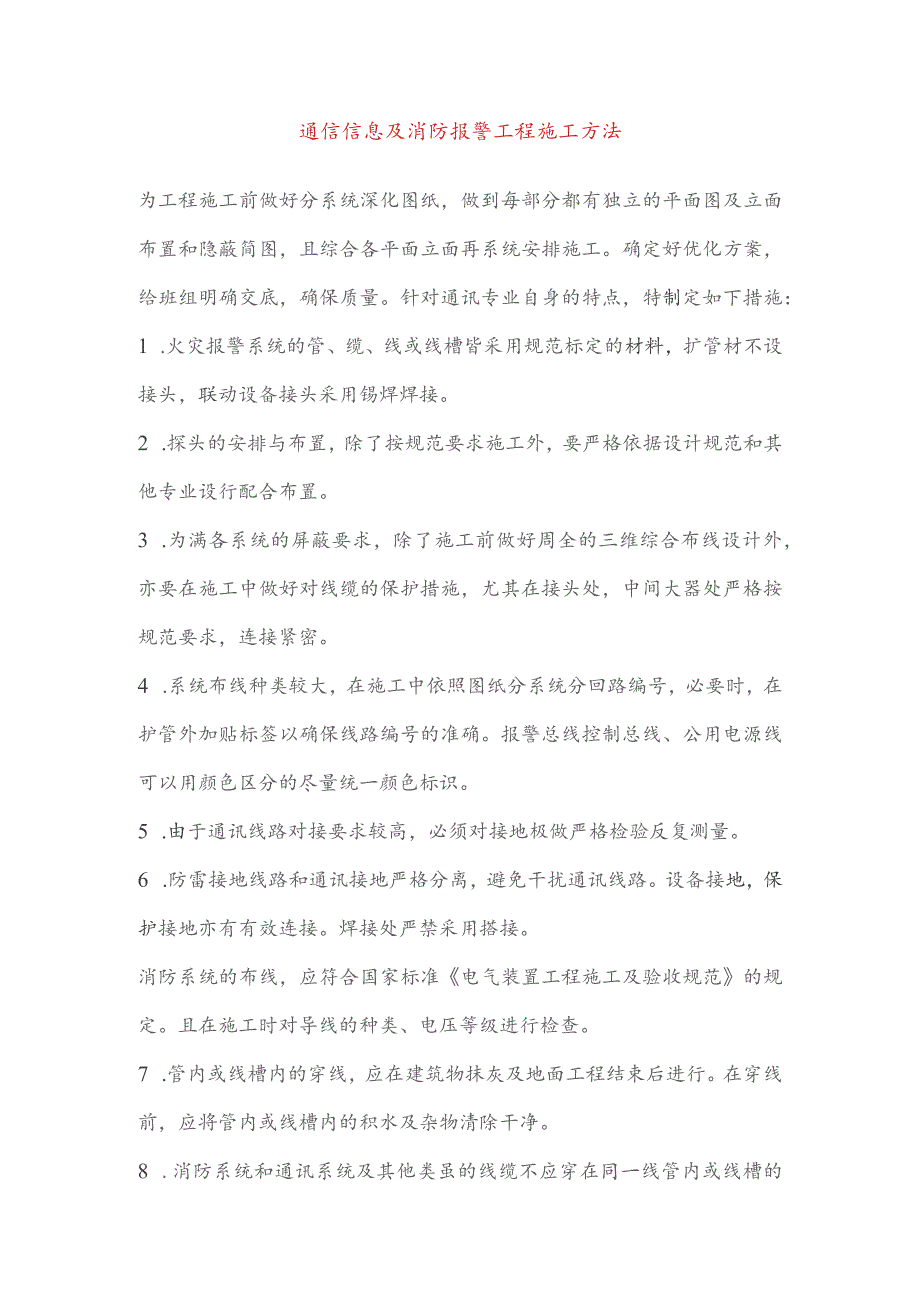

1、通信信息及消防报警工程施工方法为工程施工前做好分系统深化图纸，做到每部分都有独立的平面图及立面布置和隐蔽简图，且综合各平面立面再系统安排施工。确定好优化方案，给班组明确交底，确保质量。针对通讯专业自身的特点，特制定如下措施：1 .火灾报警系统的管、缆、线或线槽皆采用规范标定的材料，扩管材不设接头，联动设备接头采用锡焊焊接。2 .探头的安排与布置，除了按规范要求施工外，要严格依据设计规范和其他专业设行配合布置。3 .为满各系统的屏蔽要求，除了施工前做好周全的三维综合布线设计外，亦要在施工中做好对线缆的保护措施，尤其在接头处，中间大器处严格按规范要求，连接紧密。4 .系统布线种类较大，在施工中依照

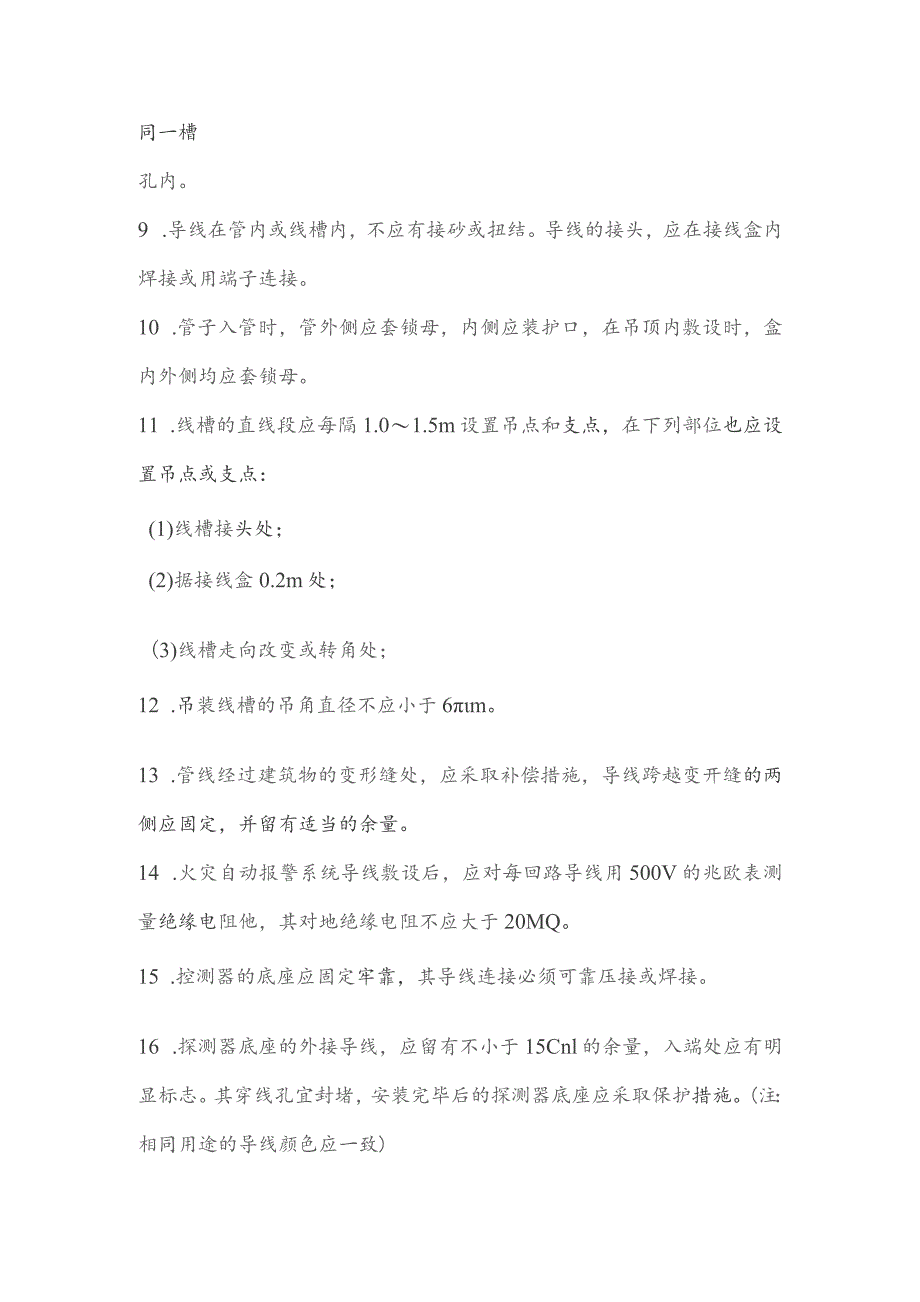

2、图纸分系统分回路编号，必要时，在护管外加贴标签以确保线路编号的准确。报警总线控制总线、公用电源线可以用颜色区分的尽量统一颜色标识。5 .由于通讯线路对接要求较高，必须对接地极做严格检验反复测量。6 .防雷接地线路和通讯接地严格分离，避免干扰通讯线路。设备接地，保护接地亦有有效连接。焊接处严禁采用搭接。消防系统的布线，应符合国家标准电气装置工程施工及验收规范的规定。且在施工时对导线的种类、电压等级进行检查。7 .管内或线槽内的穿线，应在建筑物抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净。8 .消防系统和通讯系统及其他类虽的线缆不应穿在同一线管内或线槽的同一槽孔内。9
3、.导线在管内或线槽内，不应有接砂或扭结。导线的接头，应在接线盒内焊接或用端子连接。10 .管子入管时，管外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒内外侧均应套锁母。11 .线槽的直线段应每隔1.01.5m设置吊点和支点，在下列部位也应设置吊点或支点：(1)线槽接头处；(2)据接线盒0.2m处；(3)线槽走向改变或转角处；12 .吊装线槽的吊角直径不应小于6m。13 .管线经过建筑物的变形缝处，应采取补偿措施，导线跨越变开缝的两侧应固定，并留有适当的余量。14 .火灾自动报警系统导线敷设后，应对每回路导线用500V的兆欧表测量绝缘电阻他，其对地绝缘电阻不应大于20MQ。15 .控测器的底座应

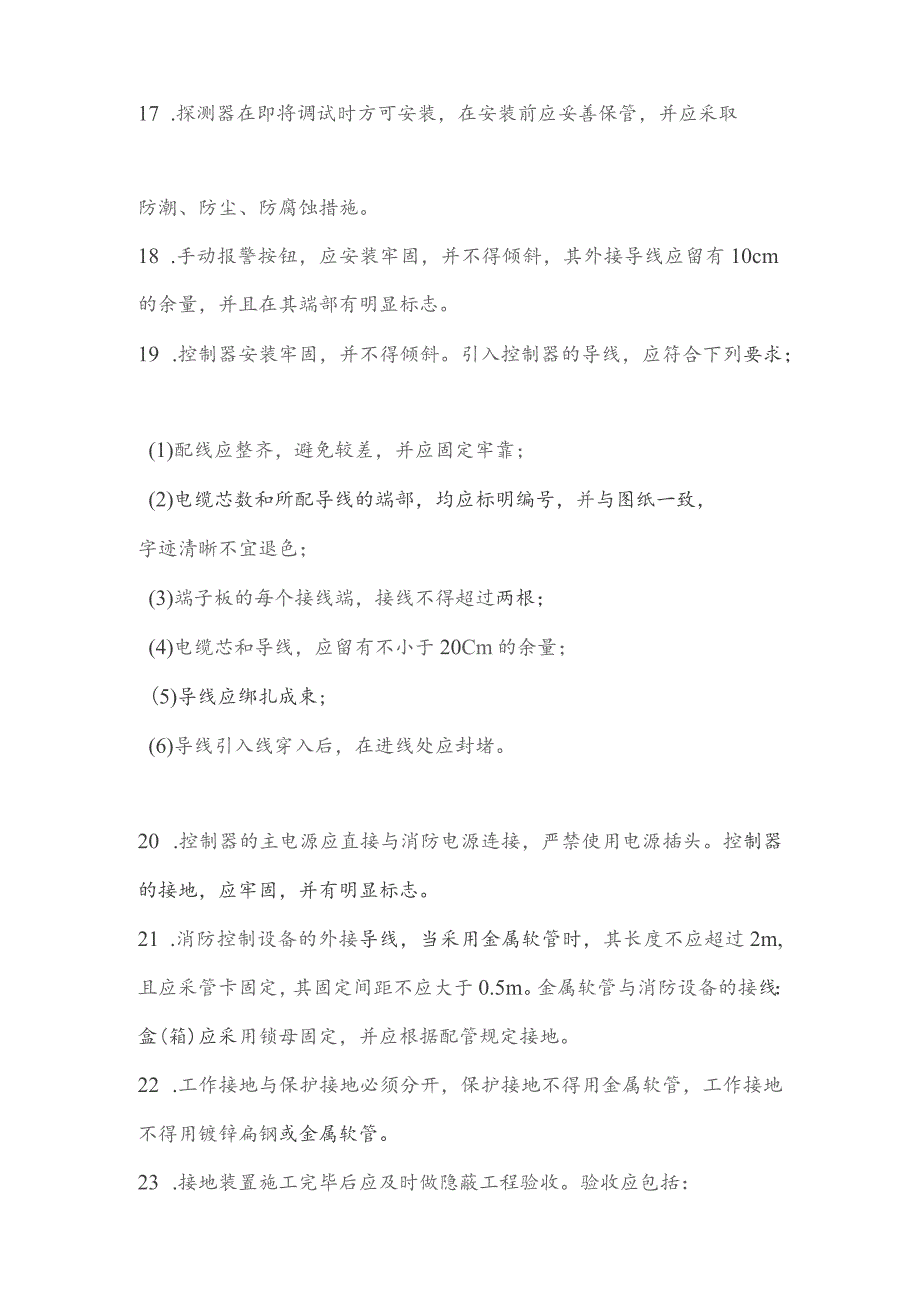

4、固定牢靠，其导线连接必须可靠压接或焊接。16 .探测器底座的外接导线，应留有不小于15Cnl的余量，入端处应有明显标志。其穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。(注：相同用途的导线颜色应一致)17 .探测器在即将调试时方可安装，在安装前应妥善保管，并应采取防潮、防尘、防腐蚀措施。18 .手动报警按钮，应安装牢固，并不得倾斜，其外接导线应留有10cm的余量，并且在其端部有明显标志。19 .控制器安装牢固，并不得倾斜。引入控制器的导线，应符合下列要求；(1)配线应整齐，避免较差，并应固定牢靠；(2)电缆芯数和所配导线的端部，均应标明编号，并与图纸一致，字迹清晰不宜退色；(3)端子板的
5、每个接线端，接线不得超过两根；(4)电缆芯和导线，应留有不小于20Cm的余量；(5)导线应绑扎成束;(6)导线引入线穿入后，在进线处应封堵。20 .控制器的主电源应直接与消防电源连接，严禁使用电源插头。控制器的接地，应牢固，并有明显标志。21 .消防控制设备的外接导线，当采用金属软管时，其长度不应超过2m,且应采管卡固定，其固定间距不应大于0.5m。金属软管与消防设备的接线：盒(箱)应采用锁母固定，并应根据配管规定接地。22 .工作接地与保护接地必须分开，保护接地不得用金属软管，工作接地不得用镀锌扁钢或金属软管。23 .接地装置施工完毕后应及时做隐蔽工程验收。验收应包括：(1)测量接地电阻，并做纪录;(2)查验应提交的技术文件；(3)审查施工资料。
