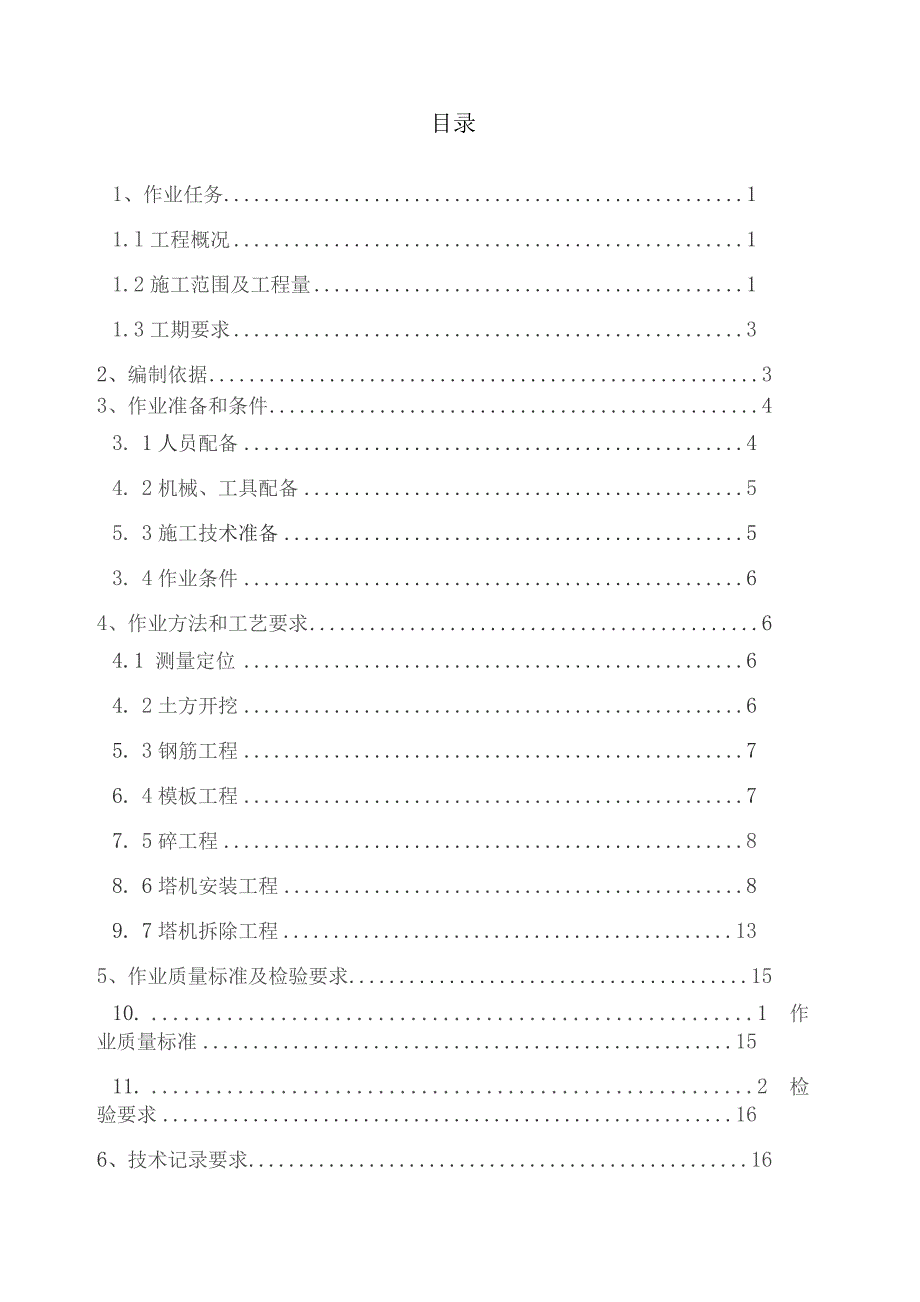

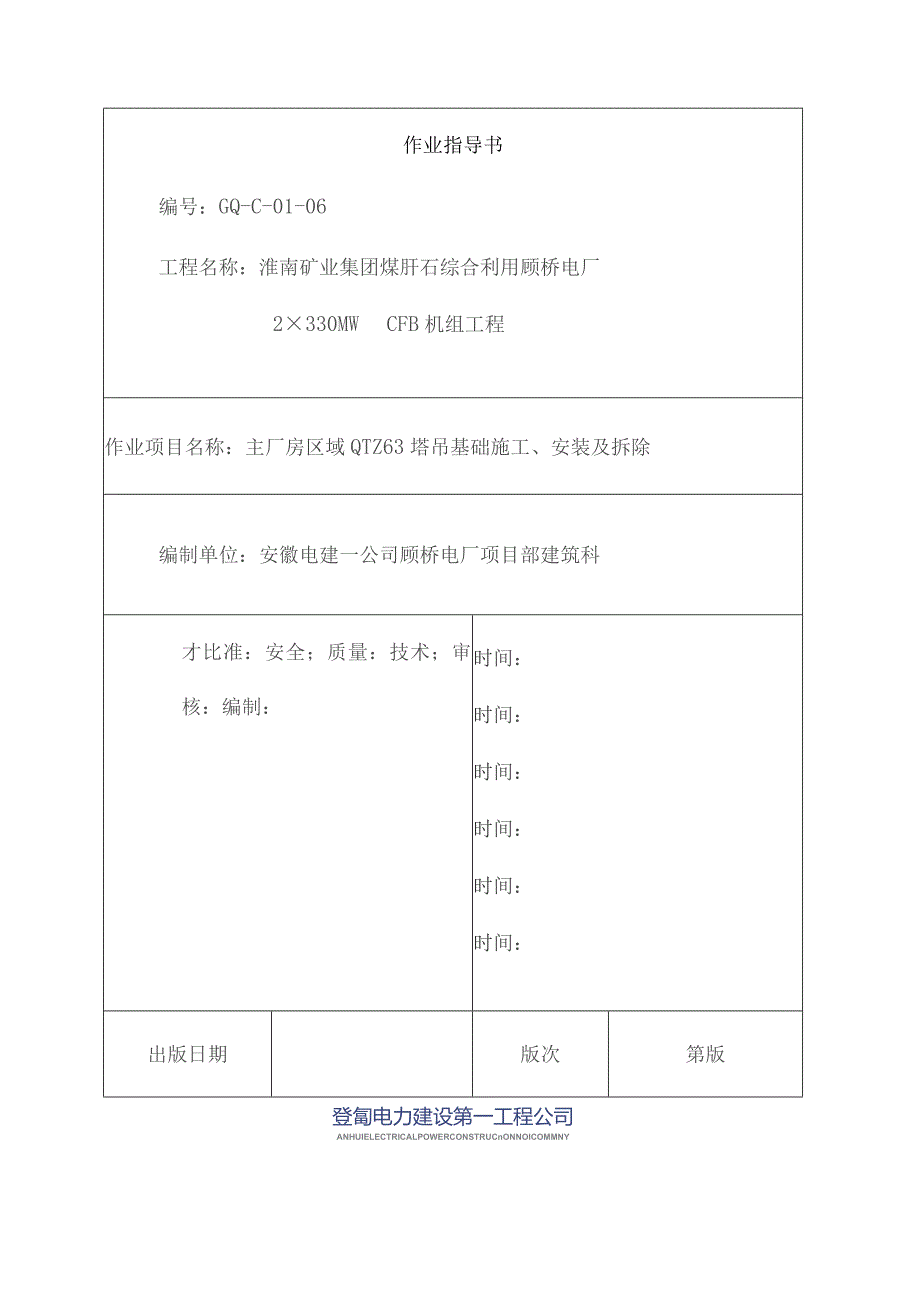

1、作业指导书编号：GQ-C-01-06工程名称：淮南矿业集团煤肝石综合利用顾桥电厂2330MWCFB机组工程作业项目名称：主厂房区域QTZ63塔吊基础施工、安装及拆除编制单位：安徽电建一公司顾桥电厂项目部建筑科才比准：安全；质量：技术；审核：编制：时间：时间：时间：时间：时间：时间：出版日期版次第版登匐电力建设第一工程公司ANHUIELECTRICALPOWERCONSTRUCnONNOICOMMNY目录1、作业任务11.l工程概况11.2施工范围及工程量11.3工期要求32、编制依据33、作业准备和条件43. 1人员配备44. 2机械、工具配备55. 3施工技术准备53. 4作业条件64、作业

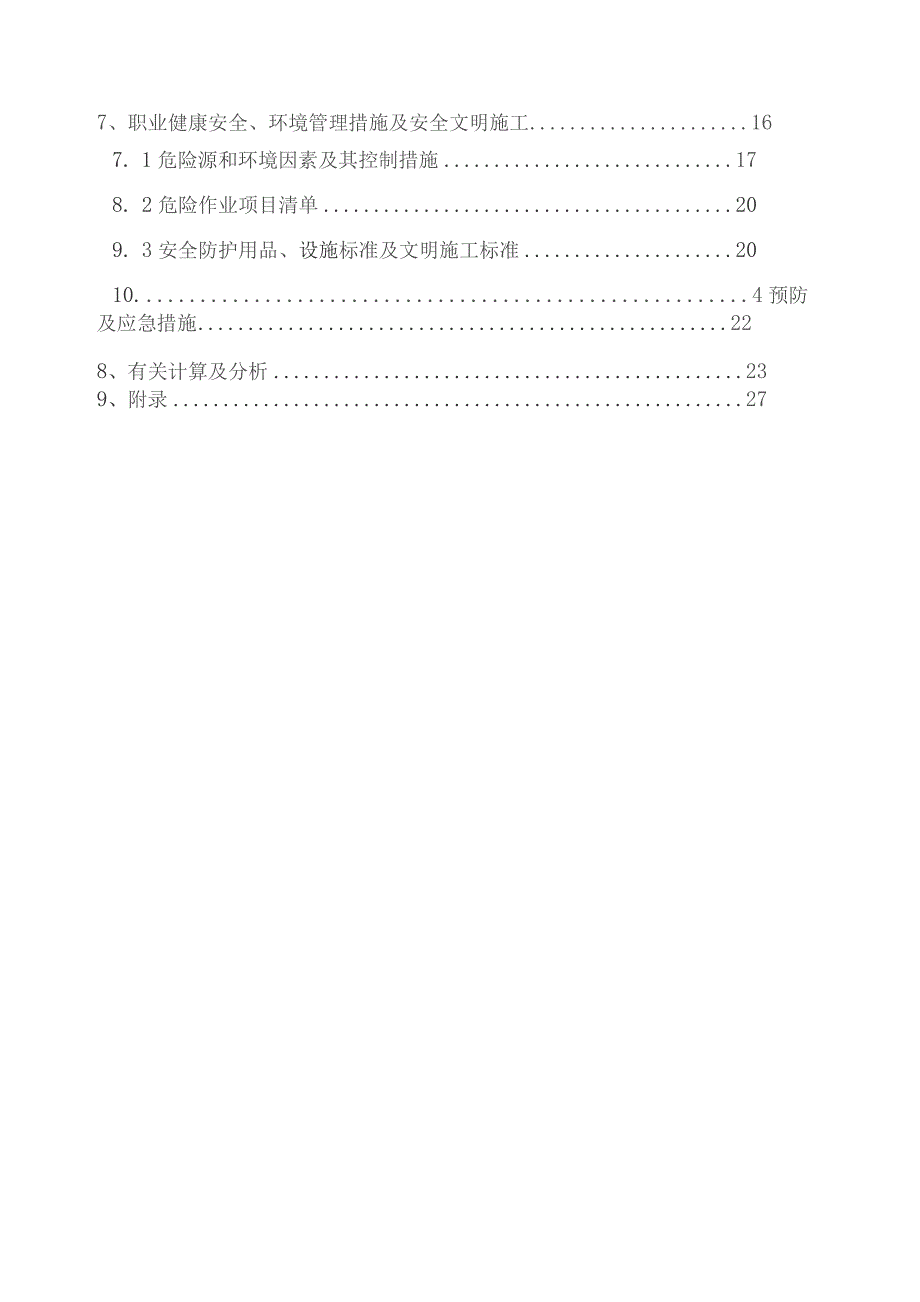

2、方法和工艺要求64.1 测量定位64. 2土方开挖65. 3钢筋工程76. 4模板工程77. 5碎工程88. 6塔机安装工程89. 7塔机拆除工程135、作业质量标准及检验要求1510. 1作业质量标准1511. 2检验要求166、技术记录要求167、职业健康安全、环境管理措施及安全文明施工167. 1危险源和环境因素及其控制措施178. 2危险作业项目清单209. 3安全防护用品、设施标准及文明施工标准2010. 4预防及应急措施228、有关计算及分析239、附录271、作业任务1.1 工程概况淮南矿业集团煤肝石综合利用顾桥电厂2X330MW机组2#标段工程,根据我方己经报审的施工组织设计和
3、现场工程实际工作需要，在主厂房区域布置两台QTZ63塔吊两台，具体位置在A排15轴线外7.05m处布置1台，其臂长为45m,在AB/89轴线间检修孔位置布置1台，其臂长为35.0m；施工现场总共布置2台同型号的塔吊。上述区域各安装一台QTZ63自升式塔式起重机用于上述塔吊覆盖区内的材料的垂直运输工作。为确保安全、优质、高效的完成安装作业，并使建筑塔吊安装、试吊全过程处于规范、受控状态,特编制QTZ63建筑塔吊安装、试吊、检修以及拆除作业指导书，要求全体参加作业人员严格遵守（塔吊定位见后示意图）。QTZ63塔式起重机是由南京东升机械制造有限公司制造，该机型塔身形式为圆管式，是一种上回转、水平臂架
4、、小车变幅、液压自升式塔式起重机。工程其中力矩760KN.m,独立起升高度40m,加附着起升高度可达到140m,最大起重量6t,工作幅度为2.5-50m。上述区域工程的材料机具设备的垂直运输,具体定位位置见后附图。塔吊基础为现浇钢筋混凝土。1.2 施工范围及工程量QTZ63塔式起重机的基础施工（包括土方开挖及回填、基础钢筋、模板、碎）、塔吊机身安装（包括标准节安装、上部钢结构安装、卷扬机安装、配重安装、上部钢结构安装完毕后进行电气安装调试工作、电气安装完毕后进行钢丝绳的安装、全部结构安装完毕后进行电气总体调试工作以及调试完毕后的取证验收工作等。主要构件及重量（其中择选主厂房A排塔吊）名R单件重
5、量t篡架3.510项升横梁10.54010.380平台0.610标节281.360将头捏架2.720驾驶室节3990驾驶至10.370回转文承16.350起升卷扬机3.4（含绳）平衡臂根部节2.740半衡臂喘部中b.710配重比架1L631走道10.314起里臂组合50m13.Ubt牟弓I小牛10.82。配里73.950印钩1U.14塔机主要技术性能参数机型：本次安装幅度：安装最大钩下高度: 最大幅度时起重量: 最大额定起重量：QTZ63型塔式起重机61.6m55m（安装最后钩下高度）1. 3t6. Ot工作速度及主要参数:起升速度倍率/2倍率1倍率起升速度m/min8408042040最大其
6、重量t331,5663起升高度独立式m40附着式m140回转速度r/min0.6变幅速度m/min22/44顶升速度m/min0.5最大回转半径M51.254尾部回转半径M12.06最大工作风速m/s20起重量1.3t时m/min80起重量6t时m/min20最大功率Kw401.3工期要求计划开工及完工时间序号区域开工时间完工时间1主厂房A排外侧2009.12.102009.12.222主厂房AB/89轴线间2010.01.62010.01.19具体开工、完工时间已相应区域的施工计划为准。计划单机安装、拆除日历天计划表作、比内谷大敖号女装F大数数1塔机安装前构件清点检查1天/2钢板铺设、找正（
7、基础施工完毕交付安装）1天/3安装基础节2天0.5天4加装标准节安装2天L5天5安装套架、回转支承组件1天0,5天6安装塔头、平衡臂、起重臂2天1天7安装主钩卷扬机0.5天8安装尾部配重、穿绕起升钢丝绳1天0.5天9试吊及竣工资料移交2天/合/124.5夭共：12天（不包括因天气原因停工天数）2、编制依据2.1、 塔吊QTZ63地基基础图2.2、 建筑施工手册中国建筑工业出版社缩印本（第四版）2.3、 施工项目作业指导书编制导则Q/AEPC-MGC06-2002(GB 50202-2002)(DL5009. 1-2002 火力发电(GB.50204-2002)(GB 50300-2001)2.
8、4、 建筑地基基础工程施工质量验收规范2.5、 电力建设安全工作规程厂部分）2.6、 6、混凝土结构工程施工及验收规范2. 7、建筑工程施工质量验收统一标准2.8、 起重机械安全规程GB6067-852.9、 起重机械用钢丝绳检验和报废实用规范GB5972-862.10、 10、起重机械超载保护装置安全技术规范GB12602-902.11、 建筑塔式起重机性能试验规范和方法GB5201-852.12、 电力建设安全健康及环境管理工作规定2.13、 建筑起重机械安全监督管理规定（建设部令第166号）2.14、 特殊设备安全监察条例（国务院令第549号）2.15、 建筑施工企业安全生产许可证管理规
9、定（建设部令128号）3、作业准备和条件3.1人员配备工种人数工种人数工种人数工种人数技术员1人施工员1人质检员1人材料员1人安全员1人测量人员3人普工8人磴工2人木工4人电、火焊工2人钢筋工6泥工5人起重指挥2人吊车操作2人安装人员4人架子工6人作业总负责1人：对安装过程的组织、协调、安排并对安全、质量、进度负主责。技术负责1人：制定技术方案指导技术员具体实施。做好作业全过程的技术工作、过程控制及安装记录的编制。安全员1人：作业全过程的安全监督和管理，检查事故隐患，及时提出纠正预防措施。起重指挥2人：负责作业全过程的起重指挥、协调；重点为基础钢板铺设、底座安装找正、建筑塔吊整体钢结构安装、卷
10、扬机安装、配重安装以及钢结构安装完毕后钢丝绳穿绕和试吊等主要施工环节。吊车操作：2人。负责建筑塔吊安装使用机械操作。安装作业人员：4人等负责建筑塔吊安装作业全过程的作业；重点为构件地面组合、构件吊装、钢丝绳穿绕、试吊等主要施工环节。电工1人：负责建筑塔吊电气系统的安装、修整、调试。架子工6人：部件组合时搭设脚手架。电、火焊工2人：负责构件修整。以上各特殊工种人员均持证上岗，并已报验。3. 2机械、工具配备机械、工器具配备一览表序号名称规格尺寸数量用途1汽车吊25t1台安装用主吊机械2卸扣6.9t4只桥架吊装用卸扣4,9t4只桥架安装用1卸扣3.3t4只构件组合用5钢丝绳6X37+130mm20
11、mX2根起吊千斤6钢丝绳6X371-20mm16mX2根起吊千斤7钢丝绳637+l-18u16m2根起吊千斤8钢丝绳637+l-13.51540mX4根垂直度调整帛活动扳手152把螺栓安装10千斤顶50t、32t2只底座安装找正11水准仪DSZ21套底座安装找正12全站仪NTS-3521套标准节垂直度测量13短千斤绳6*37+l15mm8根用于构件临时抛锚3.3施工技术准备1.1.1、 3.1、作业前组织全体人员学习建筑塔吊结构、性能参数，对作业过程进行技术交底和危害因素的辩识、学习并制定相应的防范措施，使全体作业人员认可并熟知整个工序和要点及注意事项，能够明白安装步骤及安装过程中的针对性危害
12、，全员通过后方可施工，未明确上述要求的人员不得参加此项施工。1.1.2、 对参及作业的机械进行详细的检查，确认合格后，投入使用。1.1.3、 对所有特殊工种人员资格进行审查。1.1.4、 对使用的起重工器具进行检查确认。1.1.5、 对施工作业环境检查、认可，按照现场实际条件确定地基承载能力。1.1.1、 4作业条件碎浇注前，确保碎生产、浇注时的施工用水。电维护人员应检查现场照明和机械、工器具施工用电设备、线路的完好性，以确保正常供电。1.1.2、 4.1对道路及施工场地的要求保证施工道路通畅，并及时清理、保洁；施工场地布置合理、整洁、有序。1.1.3、 待基础施工完毕并验收合格交付安装。1.
13、1.4、 作业所需人员、机械、工器具配置到位。1.1.5、 对参加作业人员资质进行审核，特殊作业人员证件在有效期内。1.1.6、 施工机械经检查确认、工器具安全可靠。1.1.7、 建筑塔吊组合安装的施工场地平整、坚实，无凹坑、无积水。4、作业方法和工艺要求在建筑塔吊基础施工前，由测量人员提供塔吊基础的主轴线，然后由现场的施工人员根据根据测量人员提供的轴线，进行定位放线挖方等工作，最后由质检人员进行验收，只有验收通过后方可进入下道工序施工。4.1 测量定位在土方开挖之前，必须由测量技术人员测量、定位、提供标高以后，现场施工人员根据测量人员提供的测量成果，放出土方开挖的上部边线及底边线和水准标志，以便挖土时能随时控制挖土的标高，以免超挖、挖土偏位等现象。根据测量技术人员提供的轴线标高放出的灰线必须进行复核无误后，方可进行场地整平和开挖工作。待土方开挖结束后、及时通知测量人员进行基础垫层的定位工作。4.2 土方开挖采用反铲挖掘机挖土、自卸汽车运土，弃土外运，边坡按照1：0.5放坡,每边留50Omln工作面，塔吊混凝
