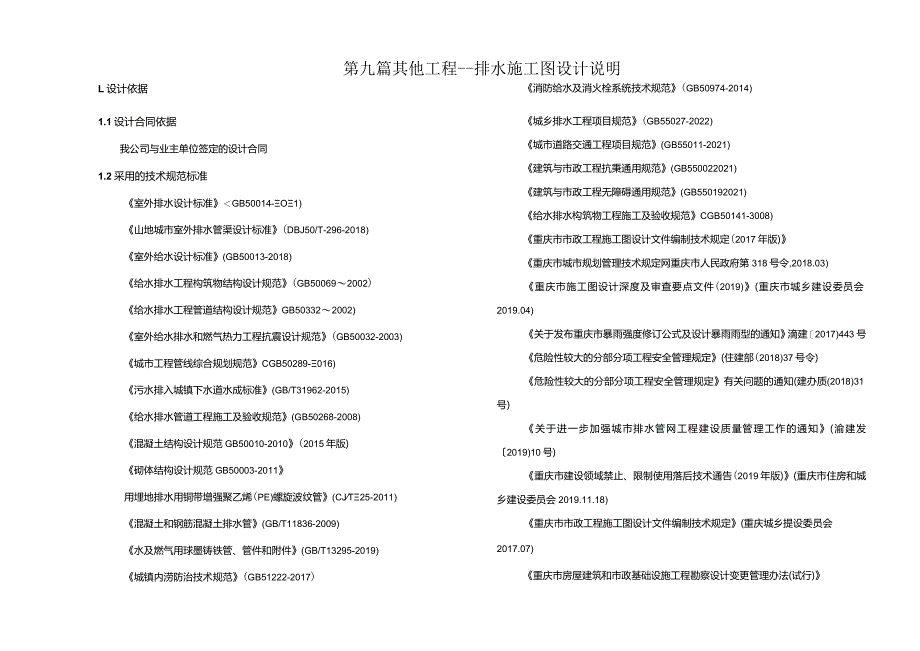

1、第九篇其他工程-排水施工图设计说明L设计依据1.1设计合同依据我公司与业主单位签定的设计合同1.2采用的技术规范标准室外排水设计标准GB50014-O1)山地城市室外排水管渠设计标准(DBJ50/T-296-2018)室外给水设计标准(GB50013-2018)给水排水工程构筑物结构设计规范(GB500692002)给水排水工程管道结构设计规范GB503322002)室外给水排水和燃气热力工程抗震设计规范(GB50032-2003)城市工程管线综合规划规范CGB50289-016)污水排入城镇下水道水成标准(GB/T31962-2015)给水排水管道工程施工及验收规范(GB50268-2008
2、)混凝土结构设计规范GB50010-2010(2015年版)砌体结构设计规范GB50003-2011用埋地排水用铜带增强聚乙烯(PE)螺旋波纹管(CJT25-2011)混凝土和钢筋混凝土排水管(GB/T11836-2009)水及燃气用球墨铸铁管、管件和附件(GB/T13295-2019)城镇内涝防治技术规范(GB51222-2017)消防给水及消火栓系统技术规范(GB50974-2014)城乡排水工程项目规范(GB55027-2022)城市道路交通工程项目规范(GB55011-2021)建筑与市政工程抗秉通用规范(GB550022021)建筑与市政工程无障碍通用规范(GB550192021)给
3、水排水构筑物工程施工及验收规范CGB50141-3008)重庆市市政工程施工图设计文件编制技术规定(2017年版)重庆市城市规划管理技术规定网重庆市人民政府第318号令,2018.03)重庆市施工图设计深度及审查要点文件(2019)(重庆市城乡建设委员会2019.04)关于发布重庆市暴雨强度修订公式及设计暴雨雨型的通知滴建2017)443号危险性较大的分部分项工程安全管理规定(住建部(2018)37号令)危险性较大的分部分项工程安全管理规定有关问题的通知(建办质(2018)31号)关于进一步加强城市排水管网工程建设质量管理工作的通知(渝建发2019)10号)重庆市建设领域禁止、限制使用落后技术

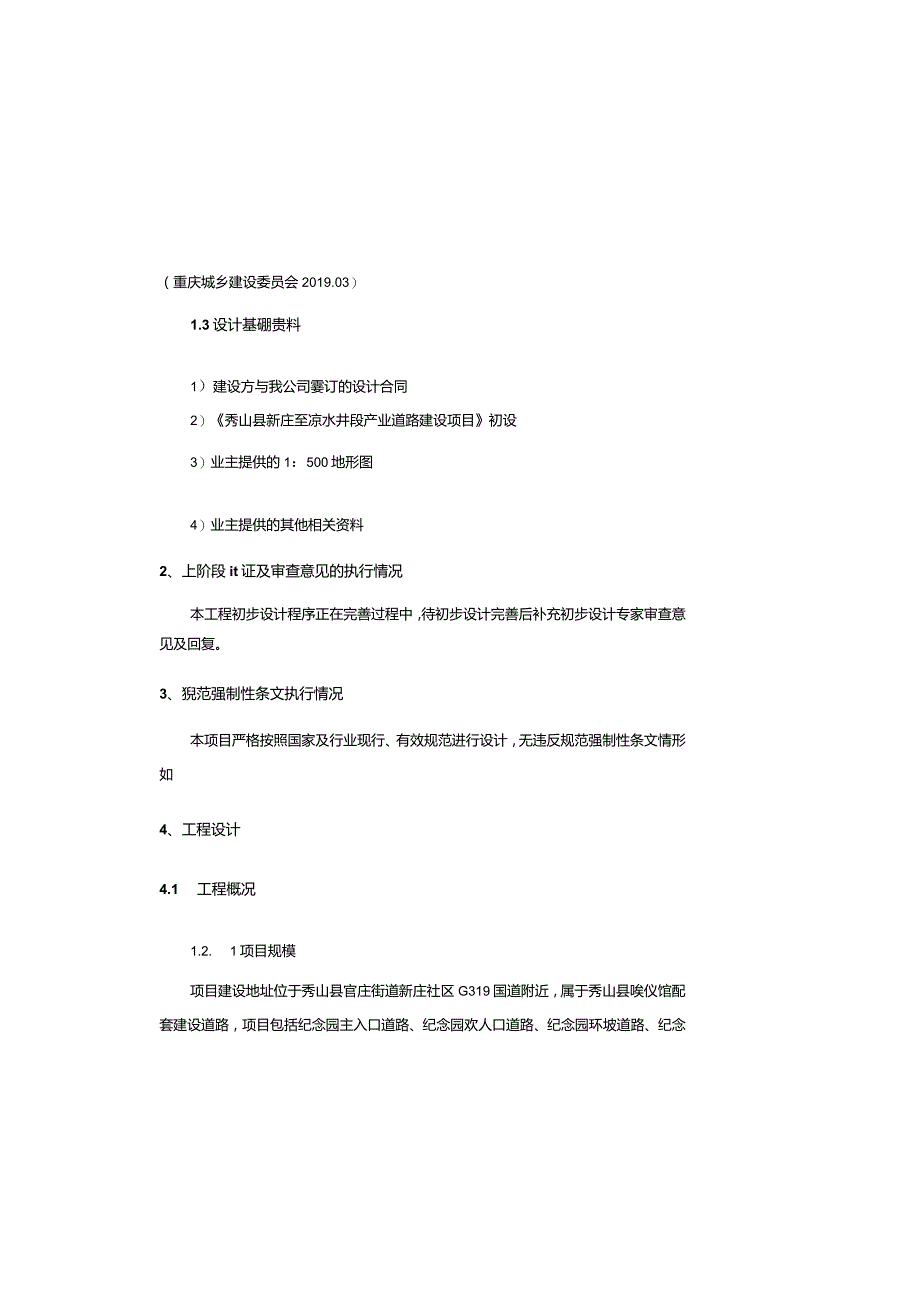

4、通告(2019年版)(重庆市住房和城乡建设委员会2019.11.18)重庆市市政工程施工图设计文件编制技术规定(重庆城乡提设委员会2017.07)重庆市房屋建筑和市政基础设施工程勘察设计变更管理办法(试行)（重庆城乡建设委员会2019.03）1.3设计基硼贵料1）建设方与我公司霎订的设计合同2）秀山县新庄至凉水井段产业道路建设项目初设3）业主提供的1：500地形图4）业主提供的其他相关资料2、上阶段it证及审查意见的执行情况本工程初步设计程序正在完善过程中，待初步设计完善后补充初步设计专家审查意见及回复。3、猊范强制性条文执行情况本项目严格按照国家及行业现行、有效规范进行设计，无违反规范强制性

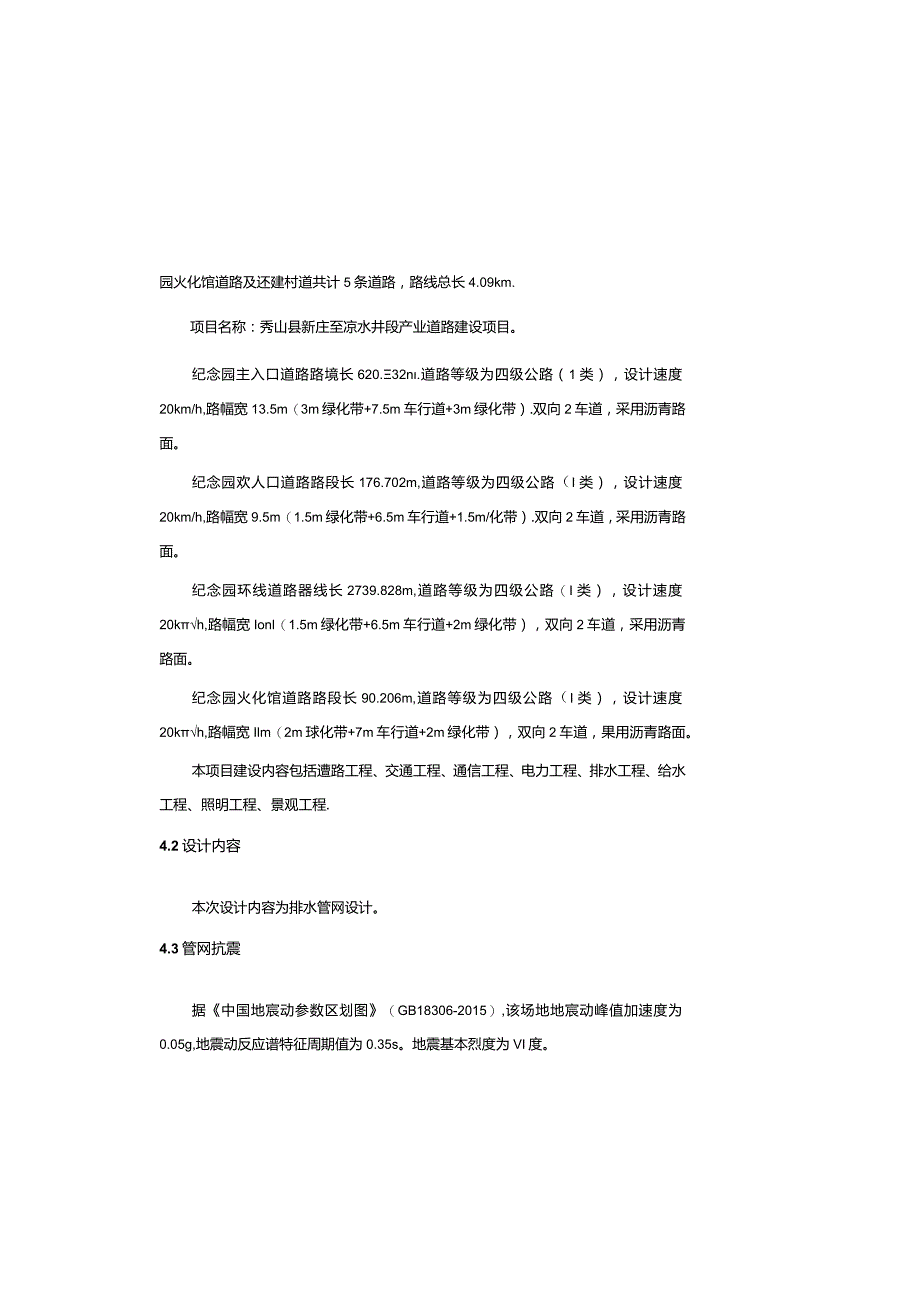

5、条文情形如4、工程设计4.1 工程概况1.2. 1项目规模项目建设地址位于秀山县官庄街道新庄社区G319国道附近，属于秀山县唉仪馆配套建设道路，项目包括纪念园主入口道路、纪念园欢人口道路、纪念园环坡道路、纪念园火化馆道路及还建村道共计5条道路，路线总长4.09km.项目名称：秀山县新庄至凉水井段产业道路建设项目。纪念园主入口道路路境长620.32n.道路等级为四级公路（1类），设计速度20km/h,路幅宽13.5m（3m绿化带+7.5m车行道+3m绿化带）.双向2车道，采用沥青路面。纪念园欢人口道路路段长176.702m,道路等级为四级公路（I类），设计速度20km/h,路幅宽9.5m（1.5
6、m绿化带+6.5m车行道+1.5m/化带）.双向2车道，采用沥青路面。纪念园环线道路器线长2739.828m,道路等级为四级公路（I类），设计速度20kh,路幅宽Ionl（1.5m绿化带+6.5m车行道+2m绿化带），双向2车道，采用沥青路面。纪念园火化馆道路路段长90.206m,道路等级为四级公路（I类），设计速度20kh,路幅宽Ilm（2m球化带+7m车行道+2m绿化带），双向2车道，果用沥青路面。本项目建设内容包括遭路工程、交通工程、通信工程、电力工程、排水工程、给水工程、照明工程、景观工程.4.2设计内容本次设计内容为排水管网设计。4.3管网抗震据中国地宸动参数区划图（GB18306-
7、2015）,该场地地宸动峰值加速度为0.05g,地震动反应谱特征周期值为0.35s。地震基本烈度为VI度。根据建筑设计抗震设计规范（GB50011-2010（2016年版），本项目抗震设防烈度为6度ag=0.05g）,设计地震分组为第一组：场地类别为I11类。建筑结构安全等皴：二级:结构设计使用年限为50年。根据建筑与市政工程抗震通用规范(GB55002-021)第2.4.3、第6.2.1条及6.2.9条要求：1)同一结构单元应具有良好的整体性。(2)埋地管道应采用延性良好的管材或沿线设置柔性连接措施.(3)装配式结构的连接构造，应保证结构的整体性及抗虞性能要求。(4)管道与构筑物或固定设备连
8、接时，应采用柔性连接构造。(5)地下或半地下砌体结构，转砌体强度等级不应低于MUlO,块石砌体强度等级不应低于MU20：砌筑砂浆应采用水泥砂浆，强度等级不应低于M7.5。(6)盛水构筑物和地下管道的混凝土强度等级不应低于C25；构造柱、芯柱、圈梁及其他各类构件的混凝土强度等级不应低于C25。(7)在穿管的墙体或基础上应设置套管，穿管与套管之间的间隙应用柔性防腐、防水材料密封.(8)当穿越的管道与墙体或基础嵌固时，应在穿越的管道上就近设置柔性连接装置。本工程雨水主管道采用新型铜带增强聚乙烯(HOPE)螺旋波纹管，为柔性管材，污水管遒采用增强聚丙烯(FRPP)双壁加筋波纹管。增强聚丙烯(FRPP)
9、双壁加筋波纹管根据产品技术要求采用扩口承插连接-T型橡胶圈密封，新型铜带增强聚乙烯(HDPE)螺旋波纹管(雨水)采用承插式电熔连接：管道位于高填方段和挖填交界处时管重接口采用柔性接口。d600的过街圆管涵采用11级钢筋碎圆管，d2000的过街圆管涵采用【11级钢筋混凝土管。根据建筑杭震设计规范(GB50011-2010),可不再进行抗震验算。本工程所选用的管材、管道强度等级均满足埋地管道抗震要求。本工程排水检查井采用C30硅现浇检查井，结构材料应符合（建筑抗震设计规范龊B50011的规定，块石砌体的强度等级不应低于Mu20,砂浆不低于M7.5,混凝土强度不低于C25。4.4排水现状4.4,1排
10、水规划本项目区域位于秀山县建成区以外，无专项排水规划，片区排水体制果用雨、污分流制。4.4.2排水现状1）现状水系本次设计主、次入口道路起点处有一条与319道路平行的现状雨水沟渠,该雨水沟渠最终向南排入梅江河，现状水系统发达，排水条件较好。梅江河为秀山县城最大河流，由官舟桥上游360米受流入城区，经平凯街道于中和镇印盒岩下流出，河段长15.86km。2）排水现状本欢设计道路范围内均无现状雨、污水管网。4.5 设计概要道路两新侧建排水沟或者截水沟收集路面径流和周边地块雨水，新建雨水管或者排水沟转运雨水，最终排至现状雨水沟或者周边绿地。新建污水管道接火化馆生化池出水管，最终排入殡仪馆室外污水系统。
11、4.6 贯计原则(I)平面布置原则严格执行雨水、污水分流的排水体制。排水管网设计应满足地区经济和社会长远发展的需要，同时注意远期度展与分期实施相结合的原则。排水管道均按远期设计，并能适应片区建设需要，考虑分期实施的可能性。新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。设计选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势,积极推动新技术、新工艺、新材料的应用，同时又兼服经济投入的合理性。不得使用淘汰产品及与国家产业政策不符的材料和产品。排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊，
12、在考虑经济性的同时预留足移的空间，为管线综合提供条件。所有管线均应随道路建设同步实施，并提前做好管道定线工作.(2)竖向设计原则尽量减少管线在道路交叉口处交叉。工程管线在竖向管位分配时，一艇按下列原则规定处理：易弯曲的管线让不易弯曲的管线；任力管线让重力管线；小口径管线让大口径管娱；柔性结构管线让刚性结构管线.污水管道、合流管道与生活给水管道相交时，应敷设在生活给水管道的下面。7设计标准及孝数1.设计年P艮本工程为新建区域永久性市政排水工程设计，排水系统规模均按远期规划迸行设计.2,排水体制本工程排水体制采用雨、污水分流制，雨、污水管网分别自成体系。3、设计规模雨水量计算按重庆市秀山县暴雨强度
13、公式和流域汇水面积计算，根据地块和道路设计的情况选用适当的暴雨重现期P和径流系数中。污水按城市综合污水量和规划人口进行计算.规划人口按控制性详细规划指标。4、基本设计参数最大设计流速：根据山地城市室外排水管渠设计标准(DBJ50/T-296-20L8)中规定最大设计流速：雨水管道VmaX=8ns,污水管道Vmax=6m/s,铜筋混凝土管VmaX=5ms,金属管VlllaX=IOMs,最小流速：污水管道在设计充满度下为Vmin=O.6ms,雨水管道在满流.时Vmin=Ot75ms;雨水管道按满流设计；污水按非满流设计其最大设计充满度如下表：污水管最大允许充满度管役最大设计充满度3000.5540
14、00.65500-9000.70NlOoQ0.75最小管径与最小设计坡度：市政排水管最小管径控制在d300,最小设计坡度控制在i=0.003O本工程排水管道均采用管顶平接。n：管材粗糙系数，塑料管取n=0.01,钢筋混凝土管n=0.014,球墨铸铁管n=0.013.4.8 雨水系统4.8.1 雨水量计算雨水设计流量公式：Q=q+F(LZs)其中，暴雨强度(q)采用(渝建2017443号)重庆市秀山县暴雨强度公式计算:暴雨重现期：道路P=5年；当汇水面积50h1112及以上，根据山地城市室外排水管渠设计标准(DBJ50/T-296-2018)中3.4.1节重现期采用10年。设计降雨历时：t=tl+t2(min)其中，地面集水时间：tl=5(min)管渠内雨水流行时间：t2(min)按计算确定综合径流系数：=0.6汇水面积(F)：道路两侧分地块计算(hni?)雨水系统计算结果见下表:雨水水力计算表序号计算管段服务面积设计流量设计管径设计流速最大过流能力(hm2)(LZs)(inHi)()(as)(La)1主入口道路K0+17950+3552.45514.63500x500152.195502主入口道路Y12-Y117.001470.3880030.9411873.193主入口道路Yll-YlS1&13258.83M0032.724187.474次入口道路6.551179.
