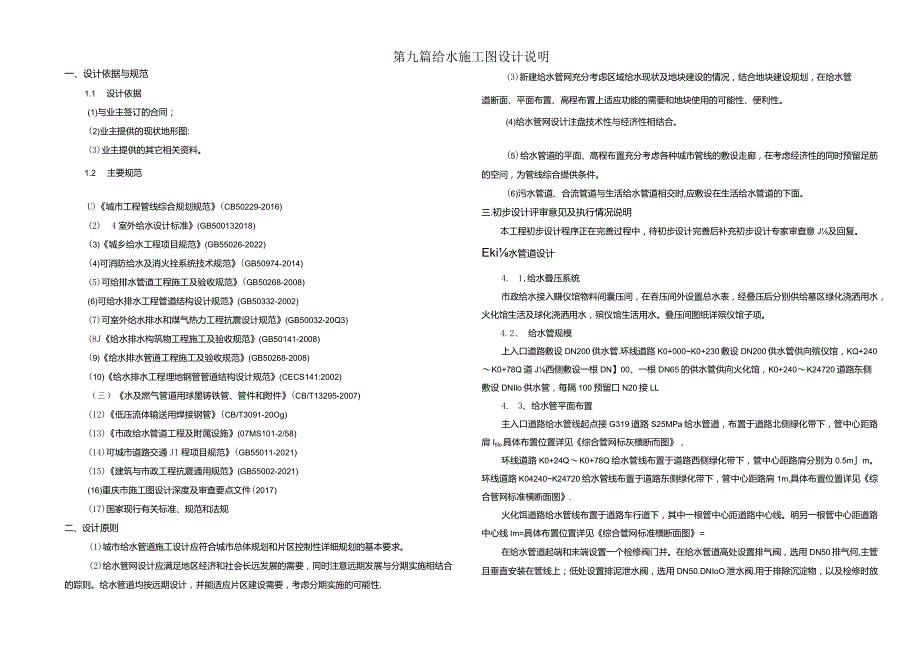

1、第九篇给水施工图设计说明一、设计依据与规范1.1 设计依据(1)与业主签订的合同；(2)业主提供的现状地形图:(3)业主提供的其它相关资料。1.2 主要规范U)城市工程管线综合规划规范(CB50229-2016)(2) 4室外给水设计标准(GB500132018)(3)城乡给水工程项目规范(GB55026-2022)(4)可消防给水及消火拴系统技术规范(GB50974-2014)(5)可给排水管道工程施工及验收规范(GB50268-2008)(6)可给水排水工程管道结构设计规范(GB50332-2002)(7)可室外给水排水和煤气热力工程抗震设计规范(GB50032-20Q3)(8J给水排水构
2、筑物工程施工及验收规范(GB50141-2008)(9)给水排水管道工程施工及验收规范(GB50268-2008)(10)给水排水工程埋地钢管管道结构设计规范(CECS141:2002)（三）水及燃气管道用球墨铸铁管、管件和附件(CB/T13295-2007)(12)低压流体输送用焊接钢管(CB/T3091-20Og)(13)市政给水管道工程及附属设施(07MS101-2/58)(14)可城市道路交通JI程项目规范(GB55011-2021)(15)建筑与市政工程抗震通用规范(GB55002-2021)(16)重庆市施工图设计深度及审查要点文件(2017)(17)国家现行有关标准、规范和法规二
3、、设计原则(1)城市给水管道施工设计应符合城市总体规划和片区控制性详细规划的基本要求。(2)给水管网设计应满足地区经济和社会长远发展的需要，同时注意远期发展与分期实施相结合的踪则。给水管道均按远期设计，并能适应片区建设需要，考虑分期实施的可能性.(3)新建给水管网充分考虑区域给水现状及地块建设的情况，结合地块建设规划，在给水管道断面、平面布置、高程布置上适应功能的需要和地块使用的可能性、便利性。(4)给水管网设计注盘技术性与经济性相结合。(5)给水管道的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预留足筋的空问，为管线综合提供条件。(6)污水管道、合流管道与生活给水管道相交
4、时,应敷设在生活给水管道的下面。三.初步设计评审意见及执行情况说明本工程初步设计程序正在完善过程中，待初步设计完善后补充初步设计专家审查意J及回复。Eki水管道设计4. 1,给水叠压系统市政给水接入赚仪馆物料间囊压间，在吞压间外设置总水表，经叠压后分别供给墓区绿化浇洒用水，火化馆生活及球化浇洒用水，殡仪馆生活用水。叠压间图纸详殡仪馆子项。4.2、 给水管规模上入口道路敷设DN200供水管.环线道路K0+000K0+230敷设DN200供水管供向殡仪馆，KQ+240K0+78Q道J西侧敷设一根DN】00、一根DN65的供水管供向火化馆，K0+240K24720道路东侧敷设DNIlo供水管，每隔1
5、00预留口N20接LL4. 3、给水管平面布置主入口道路给水管线起点接G319道路S25MPa给水管道，布置于道路北侧绿化带下，管中心距路肩Itllo具体布置位置详见综合管网标灰横断而图，环线道路K0+24QK0+78Q给水管线布置于道路西侧绿化带下，管中心距路肩分别为0.5mm。环线道路K04240K24720给水管线布置于道路东侧绿化带下，管中心距路肩1m,具体布置位置详见综合管网标准横断面图.火化饵道路给水管线布置于道路车行道下，其中一根管中心距道路中心线。明另一根管中心距道路中心线Im=具体布置位置详见综合管网标准横断面图=在给水管道起端和末端设置一个检修阀门井。在给水管道高处设置排气

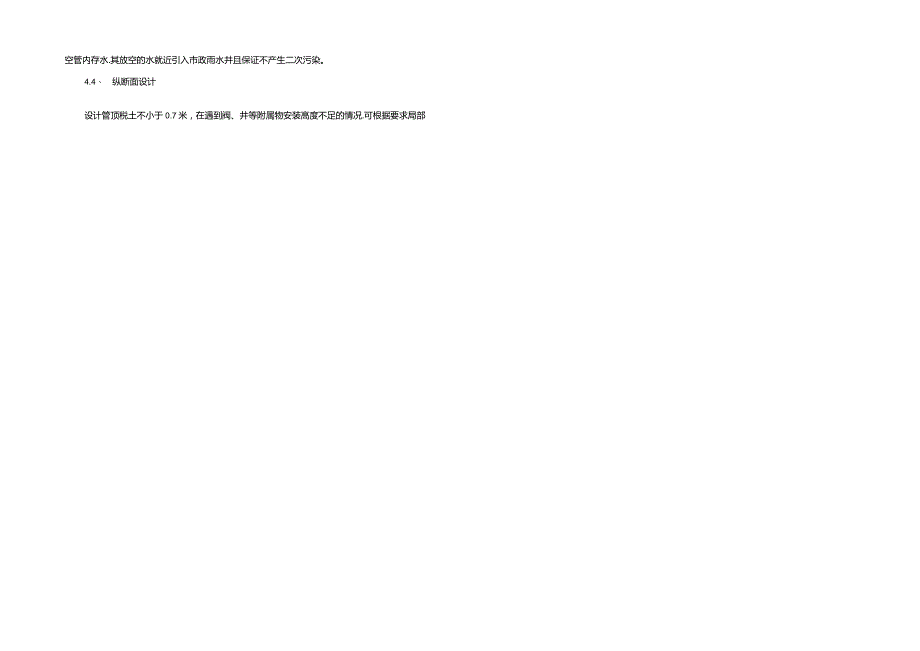

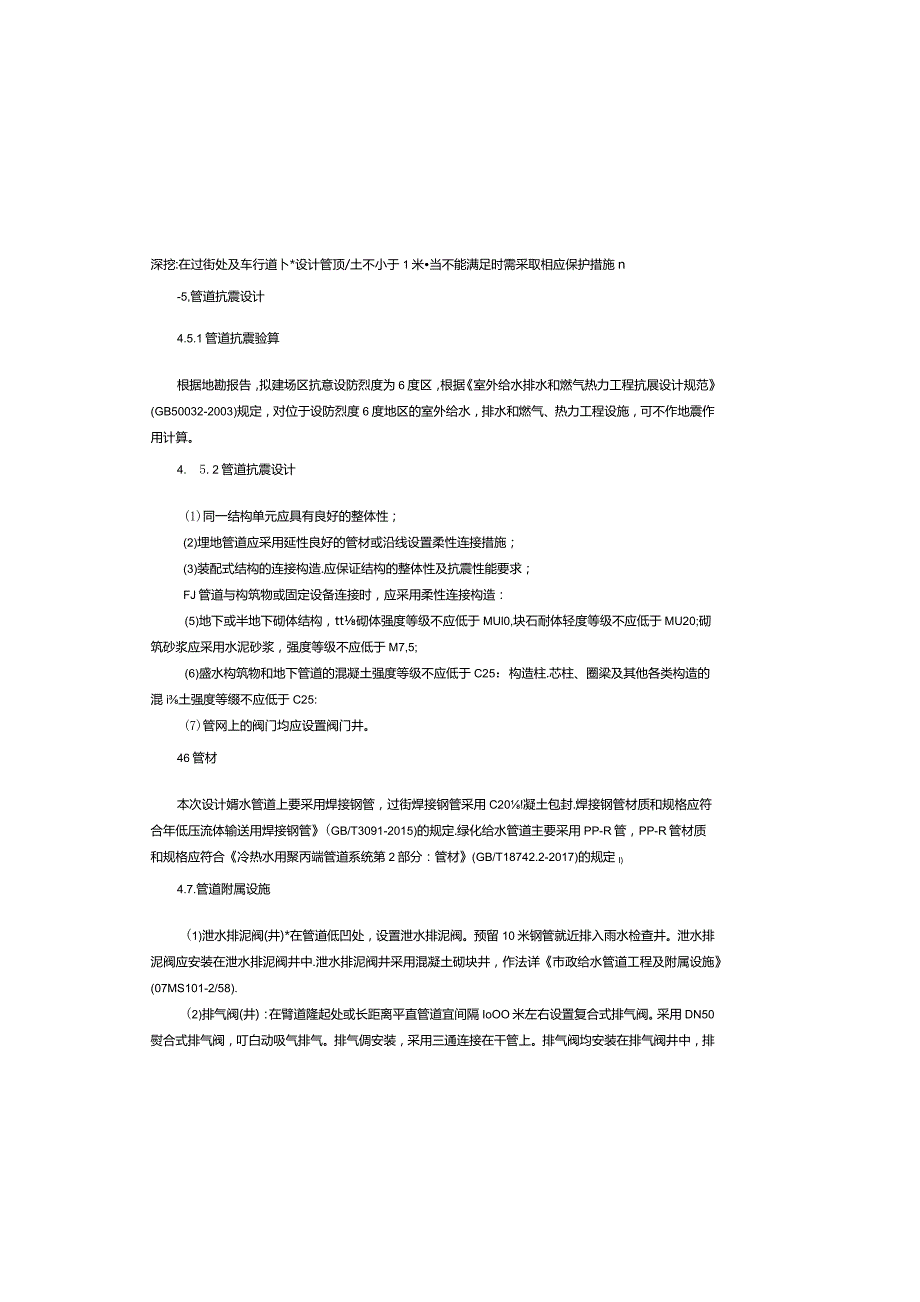

6、阀，选用DN50排气何,主管且垂直安装在管线上；低处设置排泥泄水阀，选用DN50.DNIoO泄水阀.用于排除沉淀物，以及检修时放空管内存水.其放空的水就近引入市政雨水井且保证不产生二次污染。4.4、 纵断面设计设计管顶税土不小于0.7米，在遇到阀、井等附属物安装高度不足的情况.可根据要求局部深挖:在过街处及车行道卜*设计管顶/土不小于1米当不能满足时需采取相应保护措施n-5,管道抗震设计4.5.1管道抗震验算根据地勘报告，拟建场区抗意设防烈度为6度区，根据室外给水排水和燃气热力工程抗展设计规范(GB50032-2003)规定，对位于设防烈度6度地区的室外给水，排水和燃气、热力工程设施，可不作地
7、震作用计算。4. 5.2管道抗震设计(1)同一结构单元应具有良好的整体性；(2)埋地管道应采用延性良好的管材或沿线设置柔性连接措施；(3)装配式结构的连接构造.应保证结构的整体性及抗震性能要求；FJ管道与构筑物或固定设备连接时，应采用柔性连接构造：(5)地下或半地下砌体结构，tt砌体强度等级不应低于MUl0,块石耐体轻度等级不应低于MU20;砌筑砂浆应采用水泥砂浆，强度等级不应低于M7,5;(6)盛水构筑物和地下管道的混凝土强度等级不应低于C25：构造柱.芯柱、圈梁及其他各类构造的混i土强度等缀不应低于C25:(7)管网上的阀门均应设置阀门井。46管材本次设计婿水管道上要采用焊接钢管，过街焊接
8、钢管采用C20!凝土包封.焊接钢管材质和规格应符合年低压流体输送用焊接钢管(GB/T3091-2015)的规定.绿化给水管道主要采用PP-R管，PP-R管材质和规格应符合冷热水用聚丙端管道系统第2部分：管材(GB/T18742.2-2017)的规定I)4.7.管道附属设施(1)泄水排泥阀(井)*在管道低凹处，设置泄水排泥阀。预留10米钢管就近排入雨水检查井。泄水排泥阀应安装在泄水排泥阀井中.泄水排泥阀井采用混凝土砌块井，作法详市政给水管道工程及附属设施(07MS101-2/58).(2)排气阀(井)：在臂道隆起处或长距离平直管道宜间隔IoOO米左右设置复合式排气阀。采用DN50熨合式排气阀，叮
9、白动吸气排气。排气倜安装，采用三通连接在干管上。排气阀均安装在排气阀井中，排气阀井采用混凝土砌块矩形井，作法详市政给水管道工程及附,属设施(07MS101-2/164).(3)检修阀(井)：在管径断面变化处、接出支管处、以及直线管道每隔一段距离均应设置检修御。给水主管控制阀门间距不超过5个室外消火栓。阀门应安装在阀门井中，阀门井采用C30混凝上砌块井，作法详市政给水管道工程及附属设施(07MS101-2/l23)o(4)室外消火栓在给水管道上设置室外地上式消火栓,间距不应超过120m,且距路边不应超过2m.距建(构)筑物外墙不宜小于5心室外消火栓型号采用S150/65-L6,具体安装作法详见标
10、准图集室外消火柱及消防水鹤安装313S201/25%26fl本工程的法兰螺栓采用不锈钢(ICrlSNilOTi)o连接管道的四门、法兰、盲板等的压力等级应比连接管道压力等级商一级n(5)井盖、萧.座采用球墨铸铁成品井盖、盖座及爬梯。球墨铸铁井盖的规格、质量要求按照检查井盖(GB/T23858-2009)执行.保法参照9755OI-L车行道下最低选用D400型井盖和盖座.非车行道最低选用B125型井盖和盖座，承载能力应符合该标准的规定。采用具有防盗功能的井盖，检查井盖应选择有加劲肋的产品，井盖通过加劲ft臂卡锁在井盖座限位卡槽内以防止井盖跳离及转动。盖座上应有类型标识，应标注建成年代。井面应与道
11、路路面齐平，本工程排气阀井采用通风井盖，开孔值应符合检杳井盖(GB/T23858-2009)的规定.所有井室底部均需设置集水坑和UPVC排水管，就近排入市政雨水系统。4.8、管道弯头焊接钢管转角小于22.5时不配弯头，其余各转用根据现场实际情况配22.5,30。、6Q、45。和9(T的成品弯头。不配弯头或所配弯头与转由角度有差异时，利用管道接口现场进行调节。五.普SM工方法5, 1,管道放线本工程给水管道放线均按节点坐标表放线，节点坐标点为主线管道轴线投影转折点，5. 2、现场复核本工程设计要求在施工放线时笈核管廊位置地形状况、接水点的位置、断面尺寸等，若与设计有不符之处，必须立即通知设计单位
12、研完处理-3、沟槽开挖：U)沟槽槽底最小宽度应根据土质条件、沟槽断面形式及深度确定.(2)当沟槽挖深较大时，应合理分层开挖.人工开挖，槽深超过3米放坡开槽时，层间留台宽度不应小于0.8m,直槽时不应小于0.5叱机械挖槽时，按机械性能确定。（3）人工挖槽时，堆上寻度不宜超过L5米，且距槽Ll边缘不宜小于S8mF）开挖沟槽时发现己建的地下各类设施或文物时，应采取保护措施，并及时通知有关单位处理.（5）沟槽开挖质量应符合下列规定：1）不扰动天然地舞或地基处理符合设计要求；2）沟槽开挖槽壁平整，沟槽开挖边坡应有定的坡度以保证施工安全.沟槽开挖边坡最陡值根据不同土朗按1:0.11.5控制（放坡系数按给排
13、水管道工程施工及验收规范GB50268相关内容执行），如果现场条件不允许，必须采取加支撑等措施。3）沟槽中心线每侧的净宽不应小丁管道沟槽底部开挖宽度的一半；（6）对于填方地段，缅在填方进行至管顶标高LoIll之上后方可开挖管道沟槽，填方应按道路路基要求进行.5.4 ”地基处理管道及构筑物地基承我力不小于0.2MPa（有特殊要求的，按相关设计图说），且应同时满足道路工程的要求，尽量减小不均匀沉降。沟槽在填方地段、地基受到扰动或沟槽招挖的,管道基础以下必须分层夯实回填，密实度不小于90机对于地质条件较差地段，如淤泥、杂填土等，必须进行换填。换填材料根据具体情况分别采用原土，砂石，浆砌片石，素混凝土
14、等，具体采用材料及换填深度按相关设计图说，（1）当地基承载力较高，无地下水位处（如干燥的粘土，粉质粘土等），必要时可分实地基；（2）在岩石或半岩石层地基中，须铺砂找平，宜采用中砂或粗砂作基础材料，厚度应为150一200三.并应夯实:（3）当地基上壤松软时采用C15混凝I:基础，遇流砂及沼洋时，还应在混凝上基础下先做桩排架，具体做法由结构根据现场情况处理。5.5 管道基础及支墩焊接钢管均采用砂垫层基础。穿越道路的钢管采用360。满包混凝土基础，做法洋大样图。穿越道路管道路面结构的补强方式以道路设计图为准，不在本设计范围U管道在转弯、二通处须设置海凝土支撤.做法参照标准图集柔性接口给水管道支墩（O
15、3SS5O5）,所有阀门、伸缩器卜方均应按图集要求设置支墩。66管道安装所有管道的安装必须严格执行给水排水管道工程施工及验收规范(GB50268-2008)的规定gU)钢管安装管道的椭圆度不应超过OQUMD为菅外径)，并不得超过10三:在管节的安装端不得超过0,0051).壁厚在5mm以上的钢管，其端部应开30。、40的坡口。单根管道建议长度6飞Ilh全长弯曲度应不大于钢管长度的0.2%。对接管节的管端间隙,应按下表的规定尺寸:管壁厚度Ci)35599间隙尺寸(mm)1.01.5L52.52.5飞.O管道对口前，耨焊接的坡口面及内外管壁l(T15三范围内的铁锈、泥土、油脂等赃物清除干净，除锈等缀为St3级。在焊接上，填缝金属的组织应成颗粒状，外表呈整齐鱼鳞状，不得有裂纹、气孔、夹渣等映陷，管径大于IwgOO时，应采用双面焊：管壁超过6mm时，电焊不得少于两层，在焊接一层以前，必须清除上一层的焊渣和碎屑.与同门等设备连接的法兰应与其工作压力，开孔尺寸完全一致，法兰盘上螺栓孔中心位置的偏差为孔径的5%。2)钢管除铸防腐衬涂前须清除金属表面的油污，尘土、焊渣、氧
