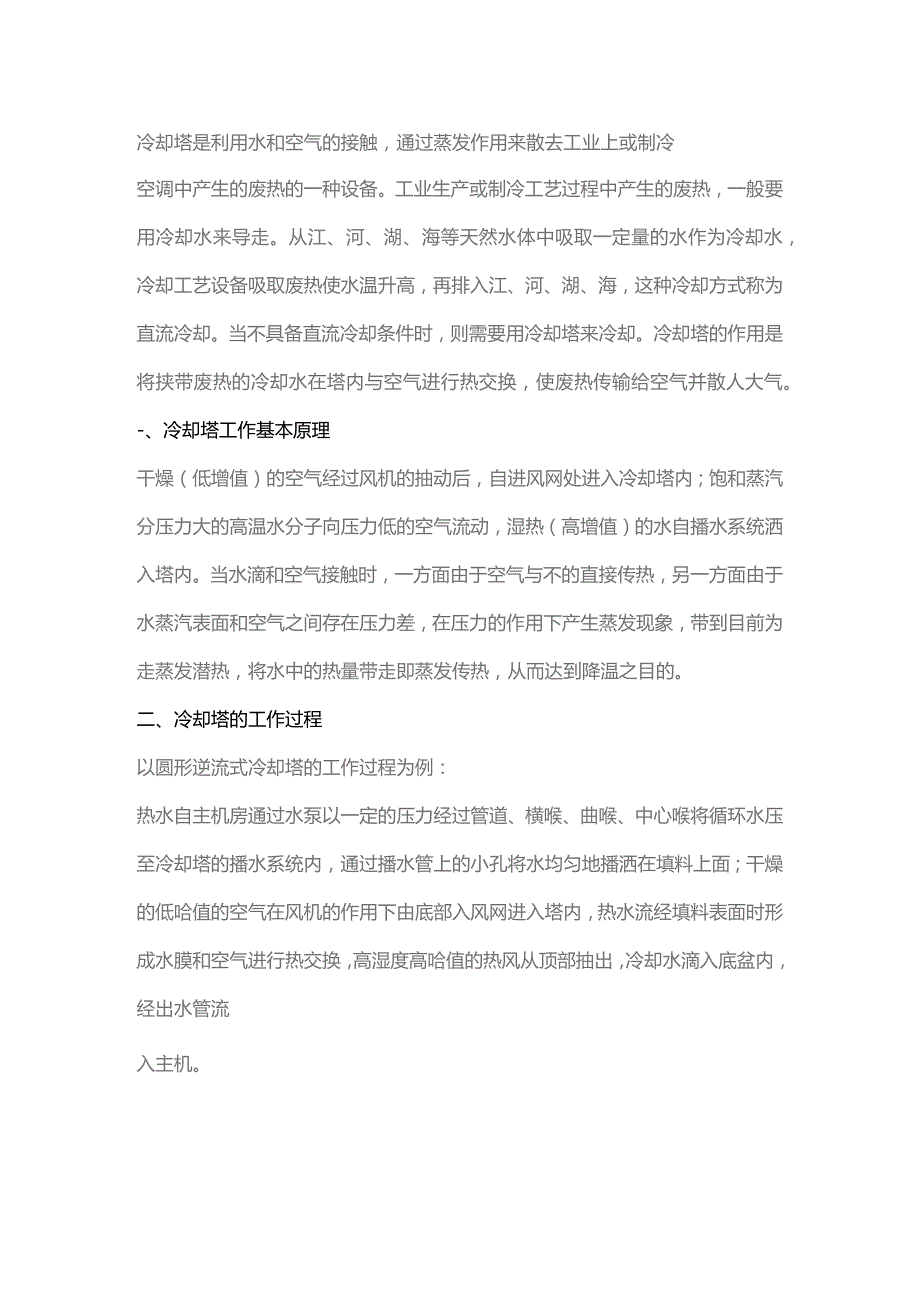

1、冷却塔是利用水和空气的接触，通过蒸发作用来散去工业上或制冷空调中产生的废热的一种设备。工业生产或制冷工艺过程中产生的废热，一般要用冷却水来导走。从江、河、湖、海等天然水体中吸取一定量的水作为冷却水，冷却工艺设备吸取废热使水温升高，再排入江、河、湖、海，这种冷却方式称为直流冷却。当不具备直流冷却条件时，则需要用冷却塔来冷却。冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散人大气。-、冷却塔工作基本原理干燥（低增值）的空气经过风机的抽动后，自进风网处进入冷却塔内；饱和蒸汽分压力大的高温水分子向压力低的空气流动，湿热（高增值）的水自播水系统洒入塔内。当水滴和空气接触时，一
2、方面由于空气与不的直接传热，另一方面由于水蒸汽表面和空气之间存在压力差，在压力的作用下产生蒸发现象，带到目前为走蒸发潜热，将水中的热量带走即蒸发传热，从而达到降温之目的。二、冷却塔的工作过程以圆形逆流式冷却塔的工作过程为例：热水自主机房通过水泵以一定的压力经过管道、横喉、曲喉、中心喉将循环水压至冷却塔的播水系统内，通过播水管上的小孔将水均匀地播洒在填料上面；干燥的低哈值的空气在风机的作用下由底部入风网进入塔内，热水流经填料表面时形成水膜和空气进行热交换，高湿度高哈值的热风从顶部抽出，冷却水滴入底盆内，经出水管流入主机。一般情况下，进入塔内的空气、是干燥低湿球温度的空气，水和空气之间明显存在着水

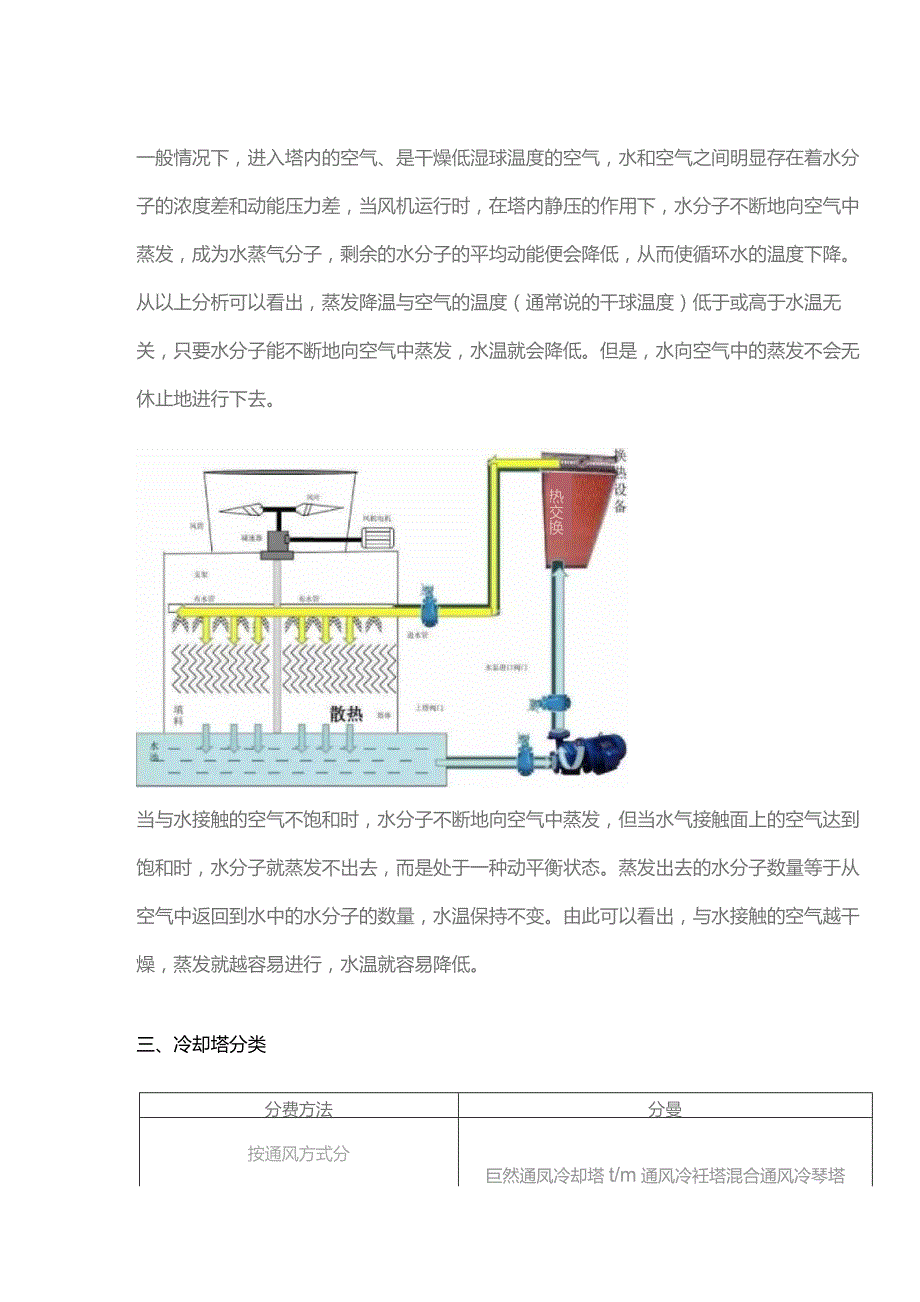

3、分子的浓度差和动能压力差，当风机运行时，在塔内静压的作用下，水分子不断地向空气中蒸发，成为水蒸气分子，剩余的水分子的平均动能便会降低，从而使循环水的温度下降。从以上分析可以看出，蒸发降温与空气的温度（通常说的干球温度）低于或高于水温无关，只要水分子能不断地向空气中蒸发，水温就会降低。但是，水向空气中的蒸发不会无休止地进行下去。热交换当与水接触的空气不饱和时，水分子不断地向空气中蒸发，但当水气接触面上的空气达到饱和时，水分子就蒸发不出去，而是处于一种动平衡状态。蒸发出去的水分子数量等于从空气中返回到水中的水分子的数量，水温保持不变。由此可以看出，与水接触的空气越干燥，蒸发就越容易进行，水温就容易

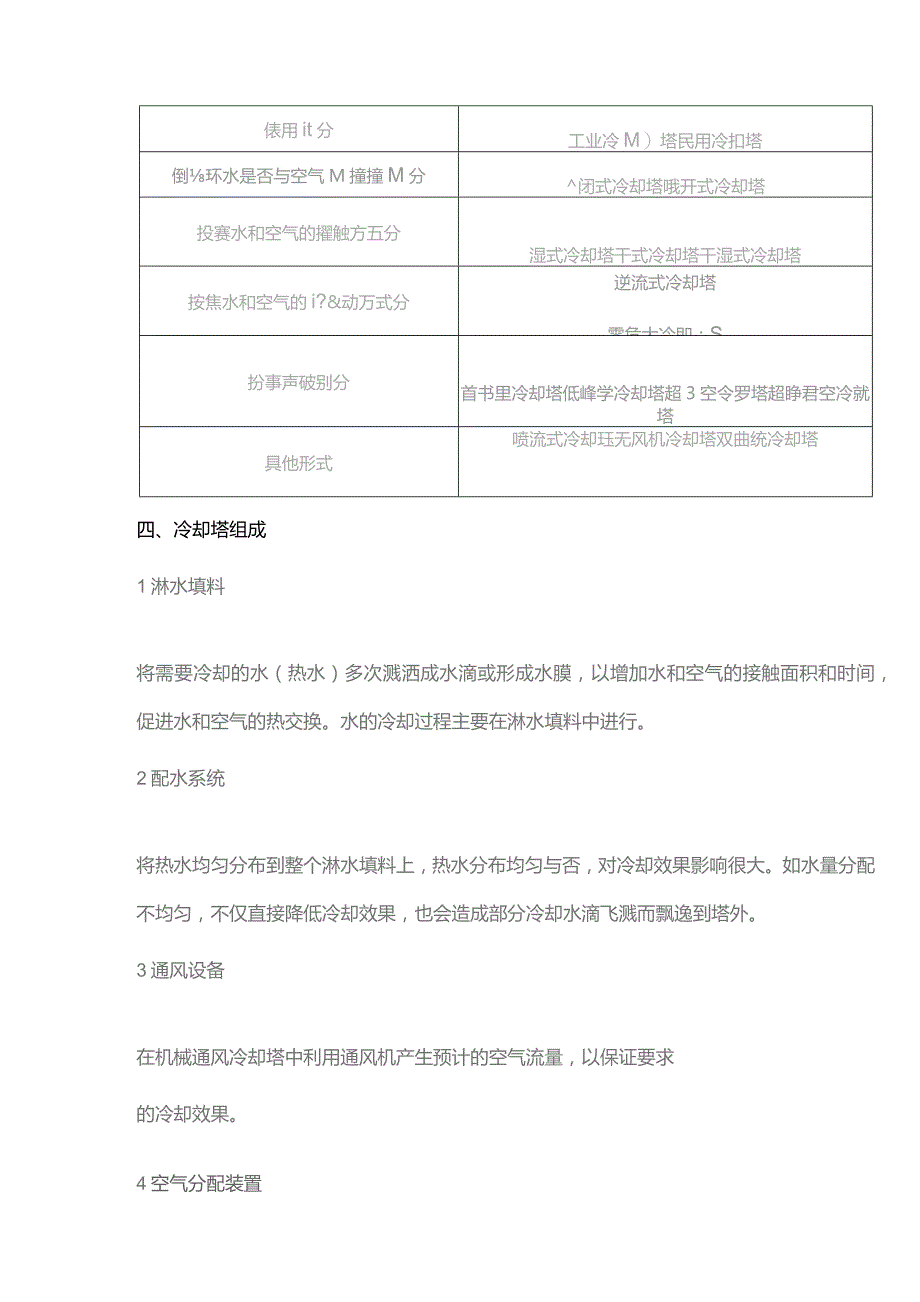

4、降低。三、冷却塔分类分费方法分曼按通风方式分巨然通凤冷却塔t/m通风冷衽塔混合通风冷琴塔俵用it分工业冷M）塔民用冷扣塔倒环水是否与空气M撞撞M分闭式冷却塔哦开式冷却塔投赛水和空气的擢触方五分湿式冷却塔干式冷却塔干湿式冷却塔按焦水和空气的i?&动万式分逆流式冷却塔零危大冷即：S扮事声破别分首书里冷却塔低峰学冷却塔超3空令罗塔超睁君空冷就塔具他形式喷流式冷却珏无风机冷却塔双曲统冷却塔四、冷却塔组成1淋水填料将需要冷却的水（热水）多次溅洒成水滴或形成水膜，以增加水和空气的接触面积和时间，促进水和空气的热交换。水的冷却过程主要在淋水填料中进行。2配水系统将热水均匀分布到整个淋水填料上，热水分布均匀与
5、否，对冷却效果影响很大。如水量分配不均匀，不仅直接降低冷却效果，也会造成部分冷却水滴飞溅而飘逸到塔外。3通风设备在机械通风冷却塔中利用通风机产生预计的空气流量，以保证要求的冷却效果。4空气分配装置利用进风口、百叶窗和导风板等装置，引导空气均匀分布于冷却塔整个截面上。5通风筒通风筒的作用是创造良好的空气动力条件，减少通风阻力，并将排出冷却塔的湿热空气送往高空减少湿热空气回流。机械通风冷却塔的通风筒又称风筒.风筒式自然通风冷却塔的通风筒起通风和将湿热空气送往高空的作用.6除水器将排出湿热空气中所携带的水滴与空气分离，减少逸出水量损失和对周围环境的影响。7塔体冷却塔的外部围护结构，机械通风冷却塔和风
6、筒式自然通风冷却塔的塔体是封闭的，起到支撑、维护和组织合适气流的功能；开放式冷却塔的塔体沿塔高做成开敞的，以便自然风进入塔体。8集水池设于冷却塔下部，汇集淋水填料落下的冷却水，有时集水池还具有一定的储备容积，起调节流量作用。9输水系统进水管将热水送到配水系统，进水管上设置阀门，以调节冷却塔的进水量，出水管将冷却后的水送往用水设备或循环水泵。在集水池还装设补充水管、排污管、溢流管、放空管等，必要时还可在多台冷却塔之间设连通管。10其他设施包括检修门、检修梯、走道、照明、电气控制、避雷装置以及必要时设置的飞行障碍标志等，有时为了测试需要还设置冷却塔测试部件。上述各种部件的不同组合，构成各种形式和用
7、途的冷却塔：开放点滴式冷却塔、风筒式自然通风冷却塔、抽风（或鼓风）逆流式冷却塔、抽风横流式冷却塔等.五、冷却塔的适用范围工业生产或制冷工艺过程中产生的废热，一般要用冷却水来导走。冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散入大气中。例如：火电厂内，锅炉将水加热成高温高压蒸汽，推动汽轮机做功使发电机发电，经汽轮机作功后的废汽排入冷凝器，与冷却水进行热交换凝结成水，再用水泵打回锅炉循环使用。这一过程中乏汽的废热传给了冷却水，使水温度升高，挟带废热的冷却水，在冷却塔中将热量传递给空气，从风筒处排入大气环境中。冷却塔应用范围：主要应用于空调冷却系统、冷冻系列、注塑、制革
8、、发泡、发电、汽轮机、铝型材加工、空压机、工业水冷却等领域，应用最多的为空调冷却、冷冻、塑胶化工行业。六、冷却塔的安装参考1环境选择1、应避免装于防水通道、易反射音量的高墙，应装于屋顶或空气流通的地方。2、两台或以上冷却塔并用时，应注意塔身间距。3、不应安装在四面有外墙或密不透风的地方，并应注意塔身与外墙间距.4、应避免安装有煤烟及灰尘较多的地方，防上面堵塞胶片.5、应远离厨房及锅炉房等到较热的地方。2安装要点1、基础应水平不能倾斜，冷却塔中心线垂直于水平面，否则影响布不及电机工作。2、对于175t以上的冷却出入水管应调协支座。3、当两台或以上菜用水泵时，应在不盆之间加一平衡水管。4、循环出入
9、水接驳，宜用避震喉连接。5、冷却塔斯社风机叶片应与塔壁间隙一致，决不允许两面三刀侧间隙相差太大发现问题及时解决。6、电机及减速器要定期检察院修，减速器应检查油位。3启动检查1、所有螺丝是否紧塔内是否有杂物。2、风扇及淋水系统转动是否顺畅。3、检查电源与马达电压是否一致。4、皮带组合安装是否正确。5、开启补水阀将水盆及水管完全注满，水位低于满水喉25mm6、起动时，先于水泵、后开风机，检查风向、及风量，及时调整直至达到要求为止。7、停止时，先停风机后停水泵。4运行检查1、保持水塔内清洁，定期做水质处理。2、运行约60h后，须重新检查皮带拉力确保正常II3、齿轮减速箱油位及运行15Oh后须更换润滑
10、油。七，冷却塔选型的依据通常选用冷却塔是根据其制冷量而定，空调制冷系统冷却塔的循环水量，由制冷机的制冷能力、冷却水进出口水温差而定，通常所指的进出口水温差是指标准工况下设计的。即进水温度为37C、出水温度为32C、湿球温度为28C。当冷却塔所在地区湿球温度不是标准工况，进出水温也变化时，其逼近度（逼近度为出水温度与湿球温度之差）也将变化。如在北京地区，湿球温度为26.4、进水温度为35C、出水温度为29.5C,其逼近度为3。逼近度直接影响冷却塔的制冷量，逼近度越小，其冷却能力越小；反之，逼近度越大，其冷却能力越大。标准型100水吨冷却塔在逼近度为4度时；可冷却水100吨，在逼近度为3度时，只可
11、冷却水量85吨，而要冷却100吨水量时，冷却塔必须选择标准型125吨冷却塔.八、冷却塔常见问题和故障的分析与解决方法问撒或故R原因分析解决方法出水温度过扃1修坏水量过大2布水管间水槽，部分出水孔堵塞，造成漏溢3进出土气礴或运路S通风量不足5迸水温度过高5%11炫气短路7单N部分堵叁造成偏发0室外湿寸温度过高1喝阀门至合适水量或更换各量匹Sd的冷却塔2清除堵塞物3查明原因，改善4见通风量不足的解决方法5检古冷水机如万面的原因5改善空气循环法动为宜淹7,*基物B；8小冷却水量通风员不足1风机转速隆低(1盛动皮帝松弛(2时承柄滑不良(力嗨电机位张RK更操皮带(2)加由或更操轴承2风机叶片角度不合适3
12、风机叶片修损4境科割I分堵塞2调至合适角度3修复或更报4肩基物IB水R(It)沿水1Il水费(槽出水口(清网)堵塞2浮球阀失灵，不?自动关闭3蒲坏水量IS过冷却塔就定容量1清除堵塞物2修复3寻少僧坏水量或更换容量匹比的冷却塔建水俘(槽)申水位偏低1浮E*微开度偏小，造鹿卜水小2补水压力不足，造成补才置小3置道系观驾漏水的地方4冷却过程失水过多5计水管偈小1开大到合适开度2查S月原因，提高压力或加大量13查明漏水处，堵漏J3?见冷却过程水量做失过多的解决方，去5更攒有明显IK水现总1也环水量过大或过小2通风量过大311料中有偏X现象J布水装W转速过快5隔水油（挡水板皮装位JB不当1W阀门至合适水
13、量能更麻容量匹配的冷却塔2降低风机转速或调整风机叶片角度或更换合适风里的风机3查明原因，便耳均浜4侬合适转速5m制配）水不均匀1布水管（配水槽启吩出水孔堵基2循环水量过小1看除堵墓料2加大命环力量我更报百匹配的冷却塔配水通中有水H出1倒水槽的出水孔堵基2供水置过大1肩除堵基物2ift至合适水量或更挺容置匹配的沦却塔何异常曜#或振研1同机转速过高，通风量过大2轴承玦碗推怀3风机叶片与耳他部件避攫3有些部件零酶性的!?4松动5风机叶片螺打松动5皮带与防护摩擦7齿轮箱块油或齿轮组Jg损B陷才祐（挡水扳与谓料摩报1降低风机转速或啕整风机叶片鱼度或更换宫适国置的风机2加由或更攒3查明原因，H雕4二固5蜜
14、固6张蒙皮帝，零固防护H7加酯相或更换齿轮组8调鳌陷才袖（挡水板、或堵内滴水声过大L#IW下水偏点2冷却水量过大1查明原因，使其均灰2利、九、冷却塔的正确操作方法冷却塔虽然是空调制冷系统中的附属设备，但它却担负着散发整个系统所吸收的总热量的重要任务因此，对冷却塔的操作正确与否，直接关系到整个空调系统的制冷效果和节能。由于以上谈到的冷却塔的误操作比较普遍，并且从开机到关机的整个过程都存在，所以其危害极大，应引起有关操作人员和管理人员的高度重视。冷却塔正确的操作方法和要求是：(1)冷却塔的使用台数与机组的开启台数相匹配。(2)关闭不开风机的冷却塔的进、出水阀，防止冷却水在不使用的塔中流过。(3)临
15、时增开的冷却塔风机，在关掉该风机后，千万不要忘记关闭该塔的进、出水阀，(4)每班开机后均要检查冷却塔的运行情况发现未开风机的冷却塔有冷却水经过都要及时关闭该塔进出水阀，将托水盘水位调节好空调系统的冷凝器、蒸发器、螺杆式冷水机，有的机组装有电动阀，但电动阀容易出故障、失灵，故应加强检查，确保系统正常、正确运行制冷过程实际上是一个热交换过程。冷水机组的热交换较之窗式、分体式、柜式空调复杂，前者为间接制冷，后者为直接制冷。十、冷却塔的噪声治理声源分析：冷却塔大量应用于城市宾馆、饭店、商场、写字楼等冷却水循环系统，同时在石油、化工、发电、冶金等工业企业中广泛使用。冷却塔噪声源由以下几部分组成：1 )风机进排气噪声；2 )淋水噪声；3)风机减速器和电动机噪声；4)冷却塔水泵、配管和阀门噪声。由于冷却风机的工作产生了旋转噪声、涡
