1、各种模板工程质量通病原因分析及防治方法一、接缝不严1现象:由于模板间接缝不严有间隙,混凝土浇筑时产生漏浆,混凝土表面出现蜂窝,严重的出现孔洞、露筋。2.原因分析:(1)翻样不认真或有误,模板制作马虎,拼装时接缝过大。(2)木模板安装周期过长,因模板干缩造成裂缝。轴线测放产生误差。(3)木模板制作粗糙,拼缝不严(4)浇筑混凝土时,木模板未提前浇水湿润,使其胀开。(5)梁柱交接部位,接头尺寸不准,错位。3防治措施:Q)翻样要认真,严格按1/101/50的比例将各部位翻成详图,详细编注,经复核无误后认真向操作工人交底,强化工人质量意识,认真制作定型模板和拼装。(2)严格控制模板含水率,制作时拼缝要严

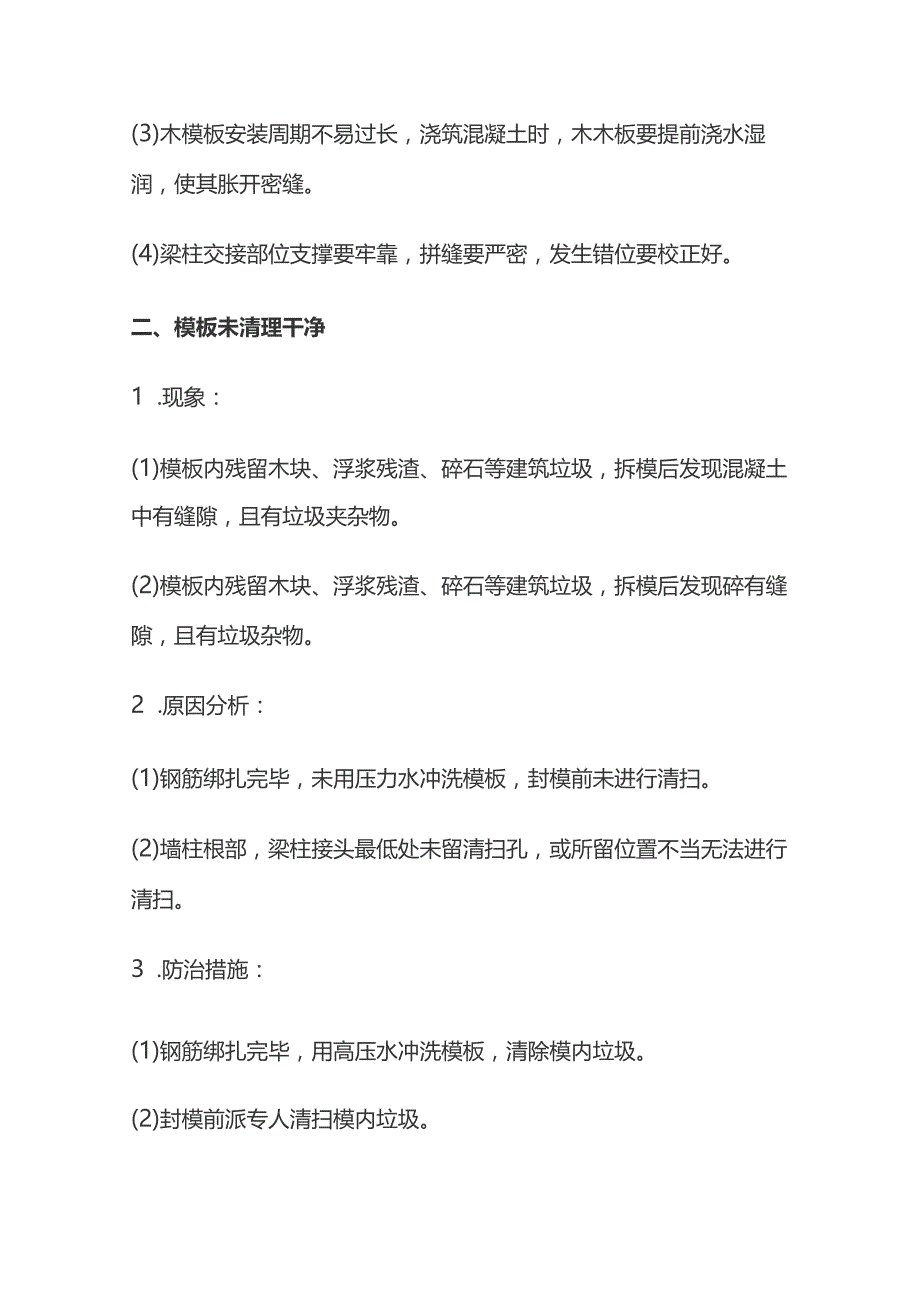

2、密。(3)木模板安装周期不易过长,浇筑混凝土时,木木板要提前浇水湿润,使其胀开密缝。(4)梁柱交接部位支撑要牢靠,拼缝要严密,发生错位要校正好。二、模板未清理干净1 .现象:(1)模板内残留木块、浮浆残渣、碎石等建筑垃圾,拆模后发现混凝土中有缝隙,且有垃圾夹杂物。(2)模板内残留木块、浮浆残渣、碎石等建筑垃圾,拆模后发现碎有缝隙,且有垃圾杂物。2 .原因分析:(1)钢筋绑扎完毕,未用压力水冲洗模板,封模前未进行清扫。(2)墙柱根部,梁柱接头最低处未留清扫孔,或所留位置不当无法进行清扫。3 .防治措施:(1)钢筋绑扎完毕,用高压水冲洗模板,清除模内垃圾。(2)封模前派专人清扫模内垃圾。(3)墙柱

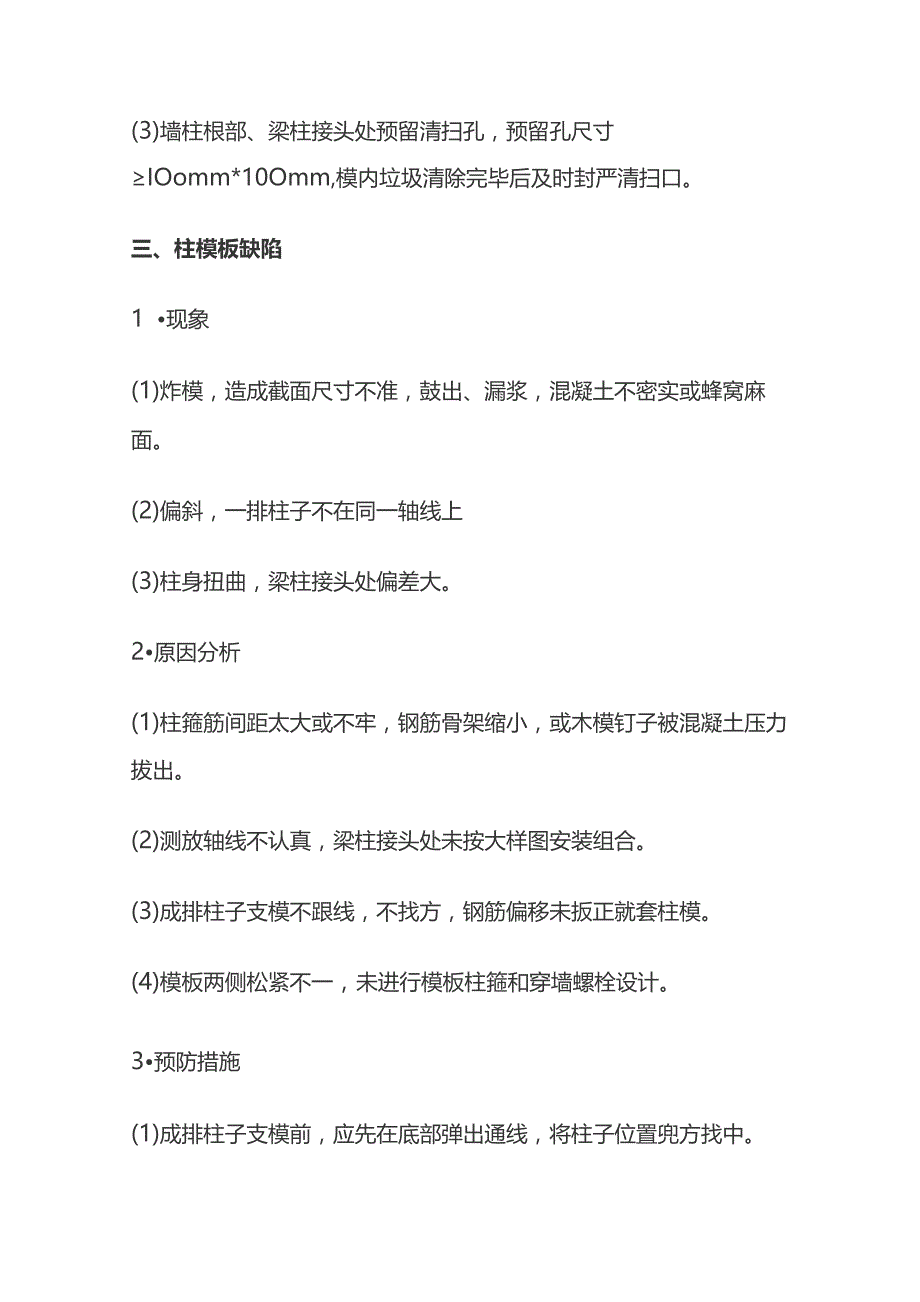

3、根部、梁柱接头处预留清扫孔,预留孔尺寸IOomm*10Omm,模内垃圾清除完毕后及时封严清扫口。三、柱模板缺陷1 现象(1)炸模,造成截面尺寸不准,鼓出、漏浆,混凝土不密实或蜂窝麻面。(2)偏斜,一排柱子不在同一轴线上(3)柱身扭曲,梁柱接头处偏差大。2原因分析(1)柱箍筋间距太大或不牢,钢筋骨架缩小,或木模钉子被混凝土压力拔出。(2)测放轴线不认真,梁柱接头处未按大样图安装组合。(3)成排柱子支模不跟线,不找方,钢筋偏移未扳正就套柱模。(4)模板两侧松紧不一,未进行模板柱箍和穿墙螺栓设计。3预防措施(1)成排柱子支模前,应先在底部弹出通线,将柱子位置兜方找中。(2)柱子支模前必须先校正钢筋位

4、置。(3)成排柱子支撑时应先立两端柱模校直与复核位置无误后,顶部拉通长线,再立中间各根柱模。(4)根据柱子断面的大小及高度,柱模外面每隔500800mm应加设牢固的柱箍,必要时增加对拉螺栓,防止炸模。四、板模板缺陷1现象板中部下挠;板底混凝土面不平;采用木模板时梁边模板嵌入梁内不易拆除。2原因分析(1)模板龙骨用料较小或间距偏大,不能提供足够的刚度及强度,底模未按设计或规范要求起拱,造成挠度过大。(2)板下支撑底部不牢,混凝土浇筑过程中荷载不断增加,支撑下沉,板模下挠。3防治措施(1)现浇板模板下的龙骨和牵杠木应有模板设计计算确定,确保有足够的刚度和强度,支撑面要平整。支撑材料应有足够的强度,

5、前后左右相互搭牢增加稳定性;支撑如支撑再软土地基上,应先将地面夯实,并铺设通长垫木,必要时垫木下再加垫横板,以增加支撑再地面的接触面,保证在混凝土重量作用下不发生下沉。(3)板模板应按规定要求起拱。五、墙模板缺陷1现象(1)炸模、倾斜变形,墙体不垂直(2)墙体厚薄不一,墙面高低不平。(3)墙根跑浆、露筋,模板底部被混凝土及砂浆裹住,拆模困难。(4)墙角模板拆不出。2.原因分析(1)模板制作不平整,厚度不一致,相邻两块墙模板拼接不严,不平,支撑不牢,没有采用对拉螺栓来承受混凝土对模板的侧压力,以致混凝土浇筑时炸模。(2)模板间支撑方法不当,如只有水平支撑,当1墙振捣混凝土时,墙模受混凝土侧压力作

6、用向两侧挤出,。1墙外侧有斜撑顶住,模板不易外倾;而Ql墙与。2墙间只有水平支撑,侧压力使。1墙模板鼓出,水平支撑推向。2墙模板,使模板内凹,墙体失去平直;当。2墙浇筑混凝土时,其侧压力推向。3墙,使。3墙位置偏移更大。(3)角模与墙板拼接不严,水泥浆漏出,包裹模板下口。拆模时间太迟,模板与混凝土粘结力过大。(4)未涂刷隔离剂。3防治措施(1)墙面模板应拼装平整,符合质量检验评定标准。(2)墙身中间应根据模板设计书配制对拉螺栓,模板两侧以连杆增强强度来承担混凝土的侧压力,确保不炸模。两模板之间,应根据墙的厚度用钢管或硬塑料撑头,以保证墙体厚度一致。(3)模板面应涂刷隔离剂。(4)外墙所设的拉顶

7、支撑要牢固可靠,支撑的间距、位置应有模板设计确定。六、轴线位移1 现象混凝土浇筑后拆除模板时,发现柱、墙实际位置与建筑物轴线位置有偏移。2 .原因分析(1)翻样不认真或技术交底不清,模板拼装时组合件未能按规定到位。(2)轴线测放产生误差。(3)墙、柱模板根部和顶部无限位措施或限位不牢,发生偏位后又未及时纠正,造成累积误差。(4)支模时,未拉水平、竖向通线,且无竖向垂直度控制措施。(5)模板刚度差,未设水平拉杆或水平拉杆间距过大。(6)混凝土浇筑时未均匀对称下料,或一次浇筑高度过高造成侧压力大挤偏模板。(7)对拉螺栓、顶撑、木楔使用不当或松动造成轴线偏位。3防治措施(1)严格按1/10-1/15

8、的比例将各分部、分项翻成详图并注明各部位编号、轴线位置、几何尺寸、剖面形状、预留孔洞、预埋件等,经复核无误后认真对生产班组及操作工人进行技术交底,作为模板制作,安装的依据。(2)模板轴线测放后,组织专人进行技术复核验收,确认无误后才能支模。(3)墙、柱模板根部和预部必须设可靠的限位措施,如采用现浇楼板混凝土上预埋短钢筋固定钢支撑,以保证底部位置准确。(4)支模时要拉水平、竖向通线,并设竖向垂直度控制线,以保证模板水平、竖向位置准确。(5)根据混凝土结构特点,对模板进行专门设计,以保证模板及其支架具有足够强度、刚度及稳定性。(6)混凝土浇筑前,对模板轴线、支架、顶撑、螺栓进行认真检查、复核,发现

9、问题及时进行处理。(7)混凝土浇筑时,要均匀对称下料,浇筑高度应严格控制在施工规范允许的范围内。七、标高偏差1 .现象测量时,发现混凝土结构层标高度及预埋件、预留孔洞的标高与施工图设计标高之间有偏差。2 .原因分析(1)楼层无标高控制点或控制点偏少,控制网无法闭合;竖向模板根部未找平。(2)模板顶部无标高标记,或未按标记施工。(3)高层建筑标高控制线转测次数过多,累计误差过大。(4)预埋件、预留孔洞未固定牢,施工时未重视施工方法。(5)楼梯踏步模板未考虑装修层厚度。3防治措施(1)每层楼设足够的标高控制点,竖向模板根部须做找平。(2)模板顶部设标高标记,严格按标记施工。(3)建筑楼层标高由首层

10、0.000标高控制,严禁逐层向上引测,以防止累计误差,当建筑高度超过30m时,应另设标高控制线,每层标高引测点应不少于2个,以便复核。(4)预埋件及预留孔洞,在安装前应与图纸对照,确认无误后准确固定在设计位置上,必要时用电焊或套框等方法将其固定,在浇筑混凝土时,应沿其周围分层均匀浇筑,严禁碰击和振动预埋件模板。(5)楼梯踏步模板安装时应考虑装修层厚度。八、结构变形1,现象拆模后发现混凝土柱、梁、墙出现鼓凸、缩颈或翘曲现象。2 .原因分析(1)支撑及围檀间距过大,模板刚度差。(2)组拼小钢模,连接件未按规定设置,造成模板整体性差。(3)墙模板无对拉螺栓或螺栓间距过大,螺栓规格过小。(4)竖向承重

11、支撑在地基土上未夯实,未垫平板,也无排水措施,造成支随部分地基下沉。(5)门窗洞口内模间对撑不牢固,易在混凝土振捣时模板被挤偏。(6)梁、柱模板卡具间距达大,或未夹紧模板,或对拉螺栓配备数量不足,以致局部模板无法承受混凝土振捣时产生的侧向压力,导致局部爆模。(7)浇筑墙、柱混凝土速度过快,一次浇灌高度过高,振捣过度。(8)采用木模板或胶合板施工,经验收合格后未及时浇筑混凝土,长期日晒雨淋面变形。3 .防治措施(1)模板及支撑系统设计时,应充分考虑其本身自重、施工荷载及混凝土的自得及浇捣时产生的侧向压力,以保证模板及支架有足够的承载能力、刚度和稳定性。(2)梁底支撑间距应能够保证在混凝土重量和施

12、工荷载作用下不产生变形,支撑底部若为泥土地基,应先认真夯实,设排水沟,并铺放通长垫木或型钢,以确保支撑不沉陷。(3)组合小钢模拼装时,连接件应按规定放置,围檀及对拉螺栓间距、规格应按设计要求设置。(4)梁、柱模板若采用卡蛤时,其间距要规定设置,并要卡紧模板,其宽度比截面尺寸略小。(5)梁、墙模板上部必须有临时撑头,以保证混凝土浇捣时,梁、墙上口宽度。(6)浇捣混凝土时,要均匀对称不下料,严格控制浇灌高度,特别是门窗洞口模板两侧,既要保证混凝土振捣密实,又要防止过分振捣引起模板变形。(7)对跨度不小于4m的现浇钢筋混凝土梁、板,其模板应按设计要求起拱;当设计无具体要求时,起拱高度宜为跨度的l10

13、00-31000(8)采用木模板、胶合板模板施工时,经验收合格后应及时浇筑混凝土,防止木模板长期暴晒雨淋发生变形。九、接缝不严1 .现象由于模板间接缝不严有间隙,混凝土浇筑时产生漏浆,混凝土表面出现蜂窝,严重的出现孔洞、露筋。2 .原因分析(1)翻样不认真或无误,模板制作马虎,拼装时接缝过大。(2)木模板安装周期过长,因木模干缩造成裂缝。(3)木模板制作粗糙,拼缝不严。(4)浇筑混凝土时,木模板未提前浇水湿润,使其胀开。(5)钢模板变形未及时修整。(6)钢模板接缝措施不当。(7)梁、柱交接部位,接头尺寸不准、错位。3.防治措施(1)翻样要认真,严格按1/10-1/50比例将各分部分项细部翻成详

14、图,详细编注,经复核无误后认真向操作工人交底,强化工人质量意识,认真制作定型模板和拼装。(2)严格控制木模板含水率,制作时拼窿严密。(3)木模板安装周期不宜过长,浇筑混凝土时,木模板要提前浇水湿润,使其胀开密缝。(4)钢模板变形,特别是边杠外变形,要及时修整平直。(5)钢模板间嵌缝措施要控制,不能用油毡、塑料布,水泥袋等去嵌缝堵漏。(6)梁、柱交接部位支撑要牢靠,拼缝要严密(必要时缝间加双面胶纸),发生错位要校正好。十、脱模剂使用不当1 .现象模板表面用废机油涂刷造成混凝土污染,或混凝土残浆不清除即刷脱模剂,造成混凝土表面出现麻面等缺陷。2 .原因分析(1)拆模后不清理混凝土残浆即刷脱模剂。(

15、2)脱模剂涂刷不匀或漏涂,或涂层过厚。(3)使用了废机油脱模剂,既污染了钢筋及混凝土,又影响了混凝土表现装饰质量。3.防治措施(1)拆模后,必须清除模板上遗留的混凝土残浆后,再刷脱模剂。(2)严禁用废机油作脱模剂,脱模剂材料选用原则应为:既便于脱模又便于混凝土表面装饰。选用的材料有皂液、滑石粉、石灰水及其混合液和各种专门化学制品脱模剂等。(3)脱模剂材料宜拌成稠状,应涂刷均匀,不得流淌,一般刷两度为宜,以防漏刷,也不宜涂刷过厚。(4)脱模剂涂刷后,应在短期内及时浇筑混凝土,以防隔离层遭受破坏。十一、模板未清理干净1 .现象模板内残留木块、浮浆残渣、碎石等到建筑垃圾,拆模后发现混凝土中有缝隙,且有垃圾夹杂物2 .原因分析(1)钢筋绑扎完毕,模板位置未用压缩空气或压力水清扫。(2)封模前未进行清扫。(3)墙柱根部、梁柱接头最低处未留清扫孔,或所留位置不当无法进行清扫。3.防治措施(1)钢筋绑扎完毕,用压缩空气或压力水清除模板内垃圾(2)地封模前,派专人将模内垃圾清除干净.(3)墙柱根部、梁柱接头
