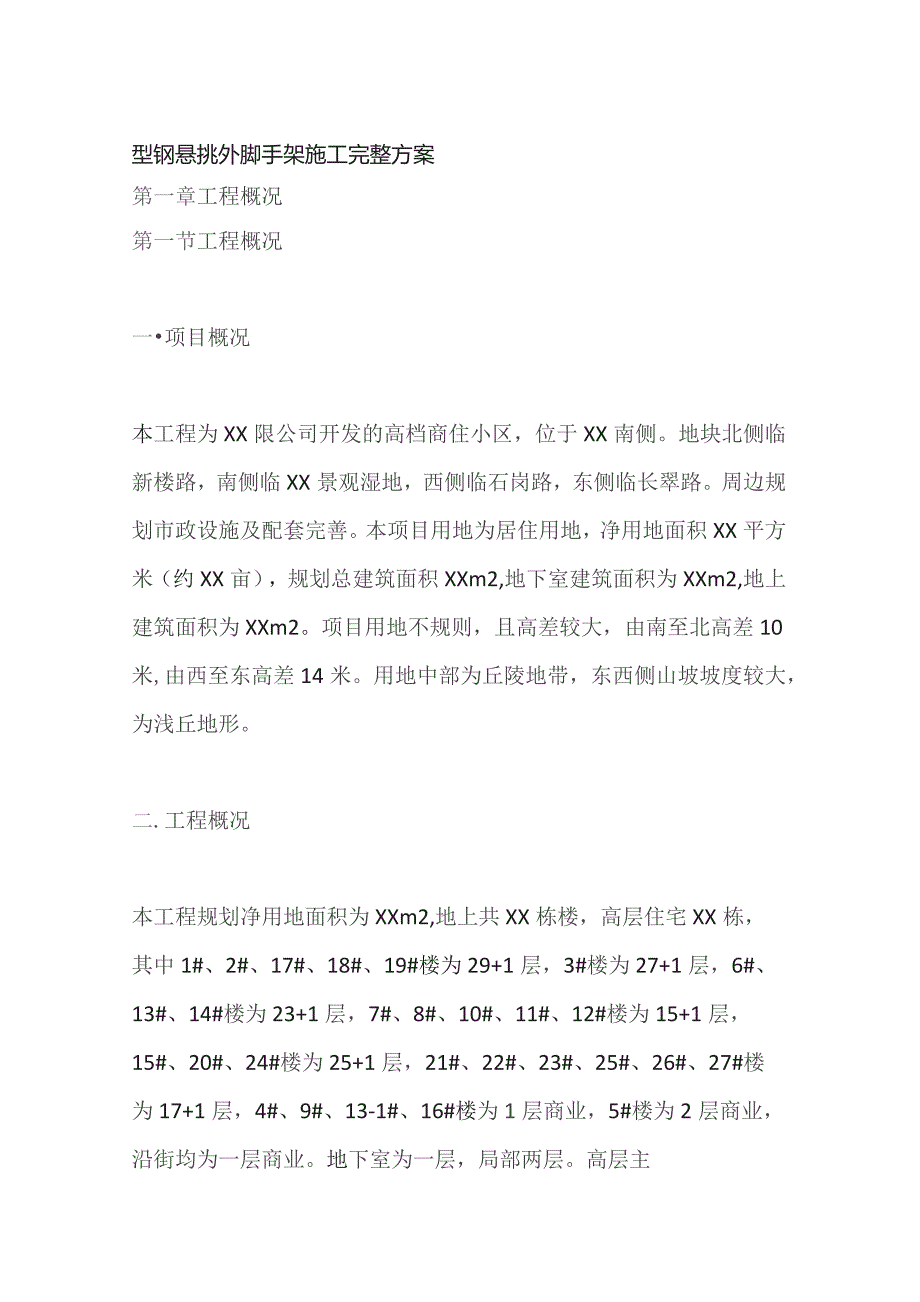

1、型钢悬挑外脚手架施工完整方案第一章工程概况第一节工程概况一项目概况本工程为XX限公司开发的高档商住小区，位于XX南侧。地块北侧临新楼路，南侧临XX景观湿地，西侧临石岗路，东侧临长翠路。周边规划市政设施及配套完善。本项目用地为居住用地，净用地面积XX平方米（约XX亩），规划总建筑面积XXm2,地下室建筑面积为XXm2,地上建筑面积为XXm2。项目用地不规则，且高差较大，由南至北高差10米,由西至东高差14米。用地中部为丘陵地带，东西侧山坡坡度较大，为浅丘地形。二.工程概况本工程规划净用地面积为XXm2,地上共XX栋楼，高层住宅XX栋，其中1#、2#、17#、18#、19#楼为29+1层，3#楼为

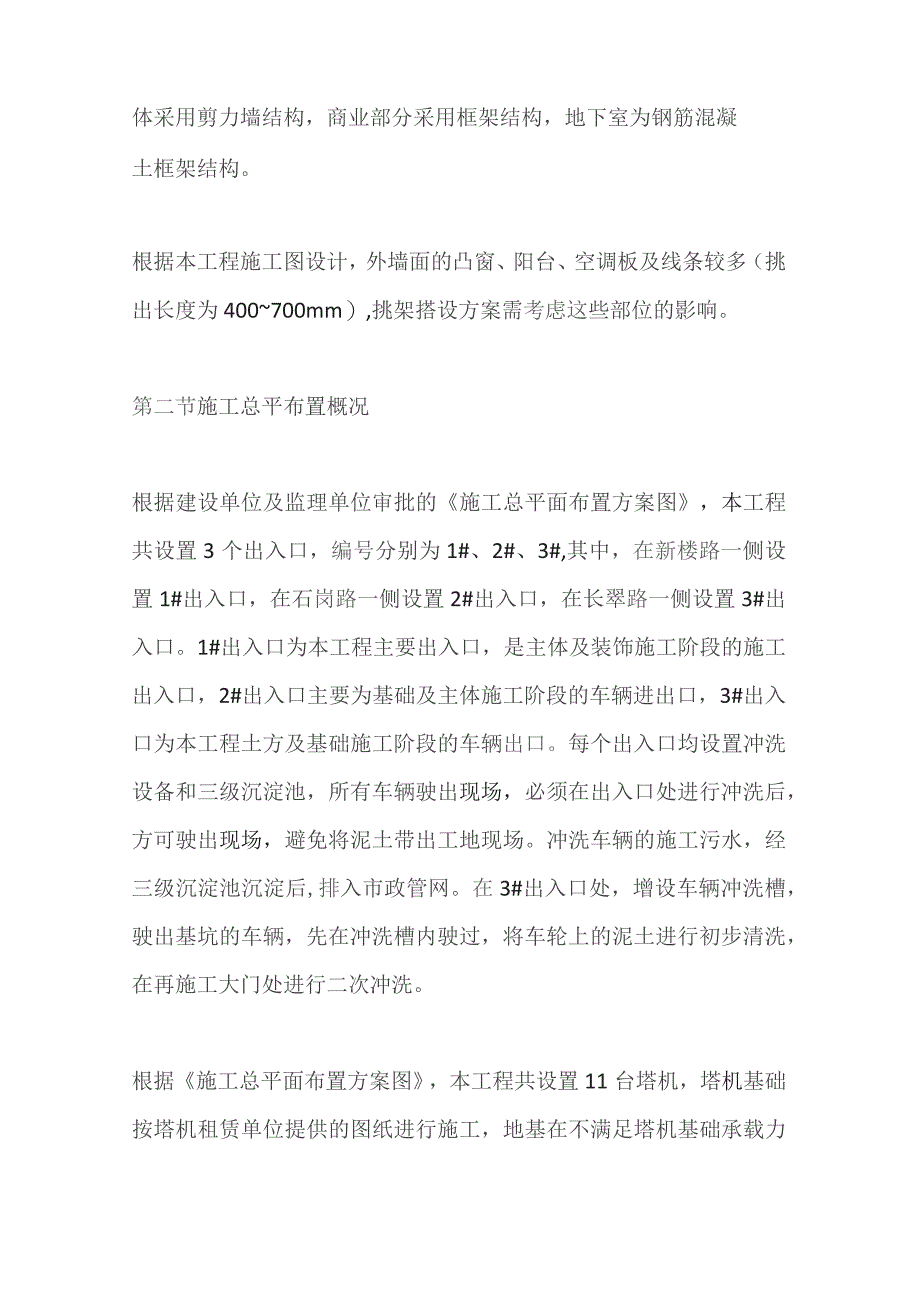

2、27+1层，6#、13#、14#楼为23+1层，7#、8#、10#、11#、12#楼为15+1层，15#、20#、24#楼为25+1层，21#、22#、23#、25#、26#、27#楼为17+1层，4#、9#、13-1#、16#楼为1层商业，5#楼为2层商业，沿街均为一层商业。地下室为一层，局部两层。高层主体采用剪力墙结构，商业部分采用框架结构，地下室为钢筋混凝土框架结构。根据本工程施工图设计，外墙面的凸窗、阳台、空调板及线条较多（挑出长度为400700mm）,挑架搭设方案需考虑这些部位的影响。第二节施工总平布置概况根据建设单位及监理单位审批的施工总平面布置方案图，本工程共设置3个出入口，编号
3、分别为1#、2#、3#,其中，在新楼路一侧设置1#出入口，在石岗路一侧设置2#出入口，在长翠路一侧设置3#出入口。1#出入口为本工程主要出入口，是主体及装饰施工阶段的施工出入口，2#出入口主要为基础及主体施工阶段的车辆进出口，3#出入口为本工程土方及基础施工阶段的车辆出口。每个出入口均设置冲洗设备和三级沉淀池，所有车辆驶出现场，必须在出入口处进行冲洗后，方可驶出现场，避免将泥土带出工地现场。冲洗车辆的施工污水，经三级沉淀池沉淀后,排入市政管网。在3#出入口处，增设车辆冲洗槽，驶出基坑的车辆，先在冲洗槽内驶过，将车轮上的泥土进行初步清洗，在再施工大门处进行二次冲洗。根据施工总平面布置方案图，本工

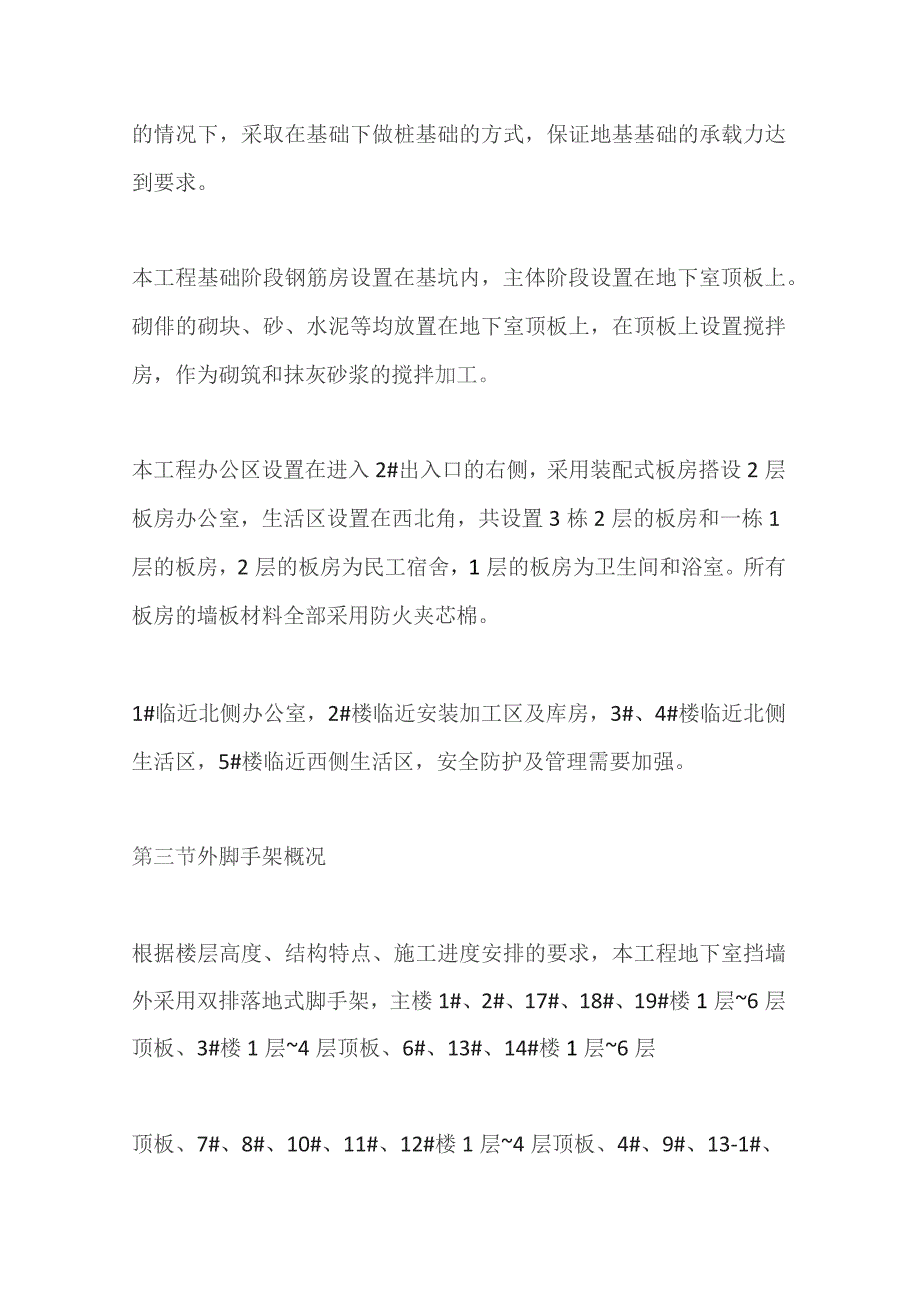

4、程共设置11台塔机，塔机基础按塔机租赁单位提供的图纸进行施工，地基在不满足塔机基础承载力的情况下，采取在基础下做桩基础的方式，保证地基基础的承载力达到要求。本工程基础阶段钢筋房设置在基坑内，主体阶段设置在地下室顶板上。砌俳的砌块、砂、水泥等均放置在地下室顶板上，在顶板上设置搅拌房，作为砌筑和抹灰砂浆的搅拌加工。本工程办公区设置在进入2#出入口的右侧，采用装配式板房搭设2层板房办公室，生活区设置在西北角，共设置3栋2层的板房和一栋1层的板房，2层的板房为民工宿舍，1层的板房为卫生间和浴室。所有板房的墙板材料全部采用防火夹芯棉。1#临近北侧办公室，2#楼临近安装加工区及库房，3#、4#楼临近北侧生
5、活区，5#楼临近西侧生活区，安全防护及管理需要加强。第三节外脚手架概况根据楼层高度、结构特点、施工进度安排的要求，本工程地下室挡墙外采用双排落地式脚手架，主楼1#、2#、17#、18#、19#楼1层6层顶板、3#楼1层4层顶板、6#、13#、14#楼1层6层顶板、7#、8#、10#、11#、12#楼1层4层顶板、4#、9#、13-1#、16#楼、5#楼采用落地双排外脚手架。1#、2#、17#、18#、19#楼7层屋顶层、3#楼5层屋顶层、6#、13#、14#楼7层屋顶层、7#、8#、10#、11#、12#楼5层屋顶层搭设型钢悬挑双排外脚手架。型钢悬挑外脚手架分段搭设，每段搭设楼层数为6层,高度
6、为18米。具体分段如下：1#、2#、17#、18#、19#楼：第一步挑架：712层，搭设高度HI=I8米第二步挑架：1318层,搭设高度H2=18米第三步挑架：1924层，搭设高度H3=18米第四步挑架：25屋顶，搭设高度H3=198米。4#楼:第一步挑架：510层，搭设高度HI=I8米第二步挑架：1116层,搭设高度H2=18米第三步挑架：1722层，搭设高度H3=18米第四步挑架：23屋顶，搭设高度H3=198米。6#、13#、14#楼：第一步挑架：712层，搭设高度HI=I8米第二步挑架：13-18层,搭设高度H2=18米第三步挑架：19屋顶层，搭设高度H3=19.8米7#、8#、10#
7、、11#、12#楼：第一步挑架：510层，搭设高度HI=I8米第二步挑架：11屋顶层,搭设高度H2=19.8米具体分段图纸详后附图。安全防护棚设置：办公室范围内设置安全防护棚，防护棚详专项方案。第2章编制依据1、邦泰白沙鹭岛工程施工图；2、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20113、建筑施工工具式钢管脚手架安全技术规范JGJ202-20104、建筑施工高处作业安全技术规范JGJ80-915、高层建筑施工手册及现行建筑工程施工及验收规范、操作规程、质量检验评定标准；5、建设部颁发的建设工程项目管理规范和建筑工程施工现场管理规定；6、建筑施工安全检查标准JGJ59-2011；7、
8、建设部危险性较大的分部分项工程安全管理办法（建质200987号）8、我司的QEo三大体系、综合实力和多年的施工经验。第3章施工准备1、项目综合技术组根据本方案编制钢管、扣件、工字钢、钢丝绳、安全网、劳动力、施工机具等的需用计划，并及时提供给项目经理和技术负责人。2、项目经理根据需用计划负责组织有关人员落实钢管、扣件、工字钢、钢丝绳、劳动力、施工机具等的供给渠道，尽快订立供给关系或合同，保证按时进场。3、架管、扣件、工字钢、钢丝绳等对其质量应严格把关，经质安专人验收合格后方可采用，钢管采用b48X3.0mm普通钢管（宜宾租赁市场的钢管均为不超过3.0mm厚的钢管），钢管上无打孔及弯曲。扣件采用可
9、锻铸铁制作的扣件，在螺栓拧紧扭力矩达45Nm时不得发生破坏，工字钢及钢丝绳等主要材料必须有出厂合格证书并满足相关规范要求。4、架工必须是持有特种作业操作证、体检合格的才能进场施工，挂牌上岗，穿带整洁，文明礼貌，团结互助，无污言秽语，不打架斗殴。5、项目技术负责人根据本方案及现场具体情况对架工进行详细的技术、安全交底，严格遵守中华人民共和国行业标准建筑施工扣件式钢管脚手架安全技术规程（JGJ130-2011）,明确分工,责任到人。6、材料要求及准备1）、16#工字钢（3.0-6.0m长）：无损伤、无老锈，材料符合国家标准，严格除锈，刷防锈漆两遍，面刷黄色调和漆待用。2）、架管也48脚手架专用管，
10、壁厚3.0mm,无损伤、无老锈，材质符合GB/T3092-1993标准。3）、钢丝绳：无损伤、毛刺，材质符合GB8918-2006标准。4）、扣件：无损伤，螺栓、螺母丝牙完整，无滑接现象，质量符合GB15831-2006标准。5）、预埋吊环：HPB300热轧圆钢，外观无损伤，材质复检符合钢材标准。6）、木架板：厚度50mm,无黄心、腐朽、虫蛀、死结，材质符合GB50206-2002规范中H级木材标准，架板两端扎10#铅丝待用。7）、木工板：厚度15mm的旧模板，无折断损伤痕迹，无铁钉、大于5cm孔洞等。第4章悬挑双排外脚手架设计与搭设第1节悬挑双排外脚手架设计1、型钢悬挑双排外脚手架受力体系采
11、用16#普通工字钢、预埋吊环（620钢筋）、预埋定位箍（18钢筋）及钢管（483.0）、扣件、稳定性钢丝绳等组成。2、型钢悬挑双排脚手架搭设楼层为：1#、2#、17#、18#、19#楼为7层板、13层板、19层板、25层板；3#楼为5层板、11层板、17层板、23层板；6#、13#、14#楼为7层板、13层板、19层板；7#、8#、10#、11#、12#楼为5层板、11层板。工字钢挑梁总长度不小于3.0m,悬挑长度1.52.5m（根据实际情况而定），结构上支撑长度大于悬挑长度1.25倍以上。工字钢悬挑梁根据建筑平面结构进行设置，水平间距最大不得超过L8m（同立杆间距，根据建筑转角、以及避让结构
12、柱、构造柱而定具体间距），上一楼层的吊环对应工字钢悬挑梁位置设置，水平偏差不得超过100mm03、悬挑梁端焊接18拉环，采用钢丝绳与上一楼层吊环连接。当悬挑长度大于2.0m时，则必须设置两道斜拉钢丝绳，工字钢与钢丝绳夹角不得小于45度。4、转角等薄弱部位斜拉两道钢丝绳，转角处立杆下无工字钢部分采用另加工字钢平撑在相邻两侧的工字钢上，并对节点处斜拉钢丝绳卸荷。5、内、外立杆均为单杆，立杆横距b=1.05m、纵距LWL8m（间距同工字钢悬挑梁），内排立杆距外墙bl=0.3m,具体搭设应根据实际情况调整。6、扫地大横杆距工字钢上表面200mm,以上大横杆步距h=1.8m；小横杆间距l0.6m,端头距
13、结构b20.1mo7、悬挑双排外脚手架高度：1#、2#、17#、18#、19#楼：第一步挑架：712层，搭设高度HI=I8米第二步挑架：13-18层,搭设高度H2=18米第三步挑架：1924层，搭设高度H3=18米第四步挑架：25屋顶，搭设高度H3=198米。4#楼：第一步挑架：510层，搭设高度HI=I8米第二步挑架：1116层,搭设高度H2=18米第三步挑架：1722层，搭设高度H3=18米第四步挑架：23屋顶，搭设高度H3=198米。6#、13#、14#楼:第一步挑架：712层，搭设高度HI=I8米第二步挑架：1318层,搭设高度H2=18米第三步挑架：19屋顶层，搭设高度H3=19.8
14、米7#、8#、10#、11#、12#楼：第一步挑架：510层，搭设高度HI=I8米第二步挑架：11屋顶层,搭设高度H2=19.8米计算时，以最高19.8米计算。8、连墙件设置：本工程连墙件采用刚性的方式进行，即采用钢管一端与外架立杆连接，另一端与结构预埋018以上钢筋连接，为保证扣件与预埋钢筋的紧固，间隙部分用木楔嵌实。连墙件按二步三跨设置，水平间距W5.4m,竖向间距W3.6m。根据计算结果，三步悬挑架连墙件的轴向力分别为：9.706KN.11.576KN、13.188KN,大于单个扣件的抗滑力，为保证可靠连接，连墙件钢管必须采用双扣件与脚手架连接。9、在悬挑双排外脚手架整个外立面沿高度方向
15、和大横杆方向连续设置剪刀撑，斜杆与水平方向夹角呈4560。，斜杆两端和夹角处采用旋转扣件连接，并在其中间增加24个扣结点。10、悬挑双排外脚手架按外墙结构架进行设计，其施工荷载应严格控制在3KN/m2以内，不得在悬挑双排外脚手架上堆码任何建筑材料，主体结构施工时，所有外模和边梁底模支撑不得依附于悬挑双排外脚手架且不得与外脚手架相连。第2节悬挑双排外脚手架搭设及其注意事项1、挑架楼层施工用外脚手架利用下一层升上来的双排外脚手架（其他分段类似），其立杆位置应错开悬挑双排外脚手架的工字钢、钢丝绳及吊环位置，以便利用搭设悬挑双排外脚手架。2、施工挑架层楼板时,在距楼层边梁外边30Omm及间隔80Omm楼板处设置固定工字钢的定位箍，并与边梁或楼板底筋连接牢固。3、施工挑架层的上一层楼板时，在楼层边梁、柱上预埋PVC塑料管作为穿斜拉钢丝绳的吊环，吊环采用I级钢筋620（经计算确认，且满足规范要求）制作，吊环穿梁，梁内侧采用两颗螺帽紧固并加设100mm*100mm*5mm钢板垫片。4、当挑架层的上一层楼板碎浇筑完成后三天，在挑架层安放悬挑双排外脚手架的工字钢（工字钢上面焊工Oomm长的双排外脚手架立杆定位短钢筋），并将定位筋与工字
