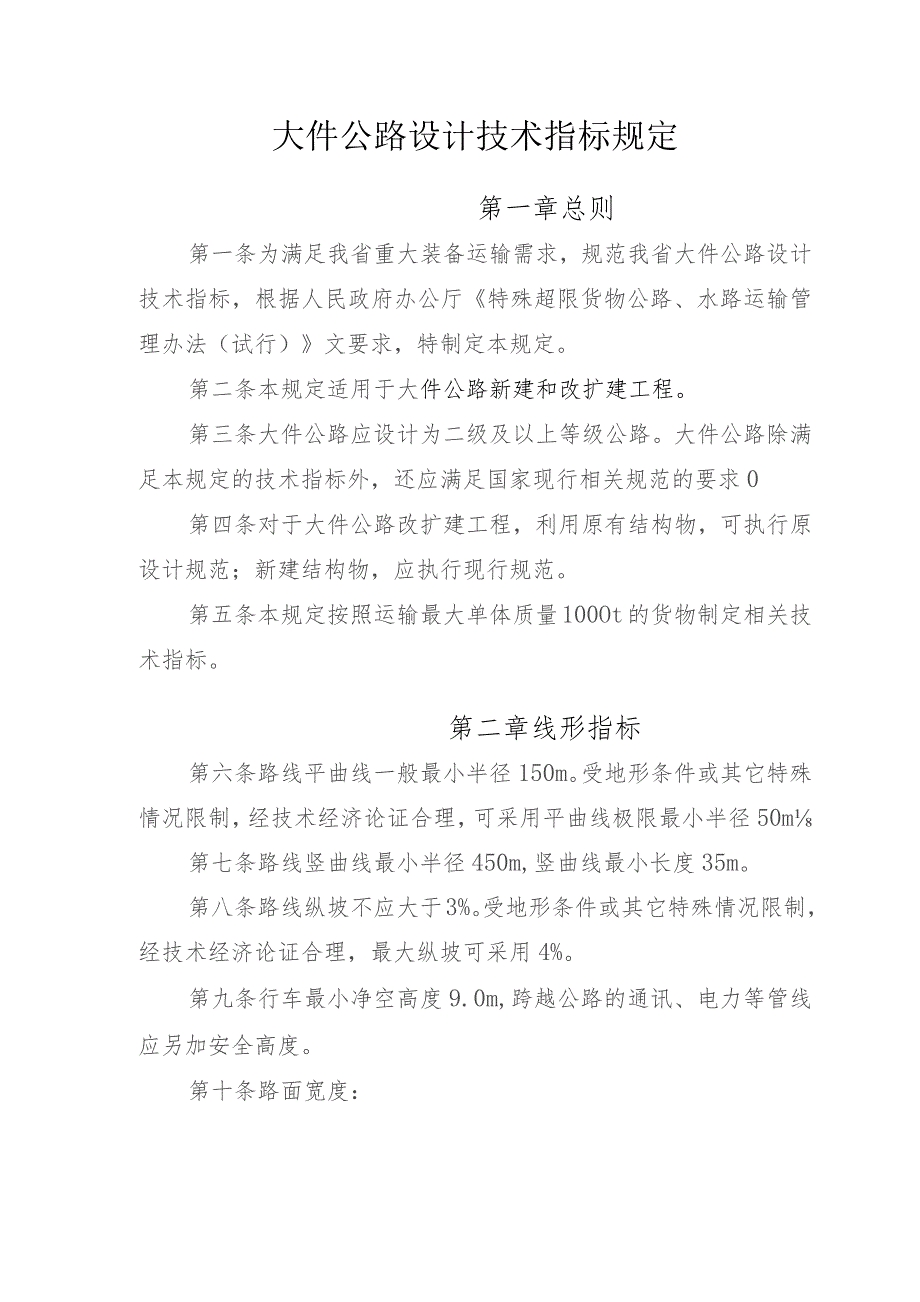

1、大件公路设计技术指标规定第一章总则第一条为满足我省重大装备运输需求，规范我省大件公路设计技术指标，根据人民政府办公厅特殊超限货物公路、水路运输管理办法（试行）文要求，特制定本规定。第二条本规定适用于大件公路新建和改扩建工程。第三条大件公路应设计为二级及以上等级公路。大件公路除满足本规定的技术指标外，还应满足国家现行相关规范的要求0第四条对于大件公路改扩建工程，利用原有结构物，可执行原设计规范；新建结构物，应执行现行规范。第五条本规定按照运输最大单体质量100Ot的货物制定相关技术指标。第二章线形指标第六条路线平曲线一般最小半径150m。受地形条件或其它特殊情况限制，经技术经济论证合理，可采用平
2、曲线极限最小半径50m第七条路线竖曲线最小半径450m,竖曲线最小长度35m。第八条路线纵坡不应大于3%。受地形条件或其它特殊情况限制，经技术经济论证合理，最大纵坡可采用4%。第九条行车最小净空高度9.0m,跨越公路的通讯、电力等管线应另加安全高度。第十条路面宽度：1,路线直线段及平曲线半径R2300m时，路面宽度28. Om,行车扫空宽度12.0m；2 .路线平曲线半径300mRN150m时，路面宽度10.Om,行车扫空宽度12.O14.0m；3 .路线平曲线半径R=100nI时，路面宽度ILOnh行车扫空宽度14.5m；4 .路线平曲线半径R=50m时，路面宽度14.Om,行车扫空宽度15
3、.Om0第三章设计荷载第十一条大件公路设计荷载标准为公路T级；对单体质量不大于290t的货物，采用尼古拉/水工窄系列2纵列车型验算；对单体质量不大于740t的货物，采用水工/大捷宽系列3纵列车型验算；对单体质量不大于Iooot的货物采用尼古拉/水工窄系列4纵列车型验算。1 .尼古拉/水工窄系列2纵列车型验算荷载验算车型由牵引车+牵引车+2纵列20轴线平板车组成；车货总重4560kN,其中：牵引车（两台奔驰4160型）重960kN、平板车重板OkN、货物重290OkN。其荷载图式见附录A图SCDJ-Ol,其运行规格为：最大单轴线荷载：18OkN；最小轴距：1*55叫最小横向轮宽：3.0m；轴线数

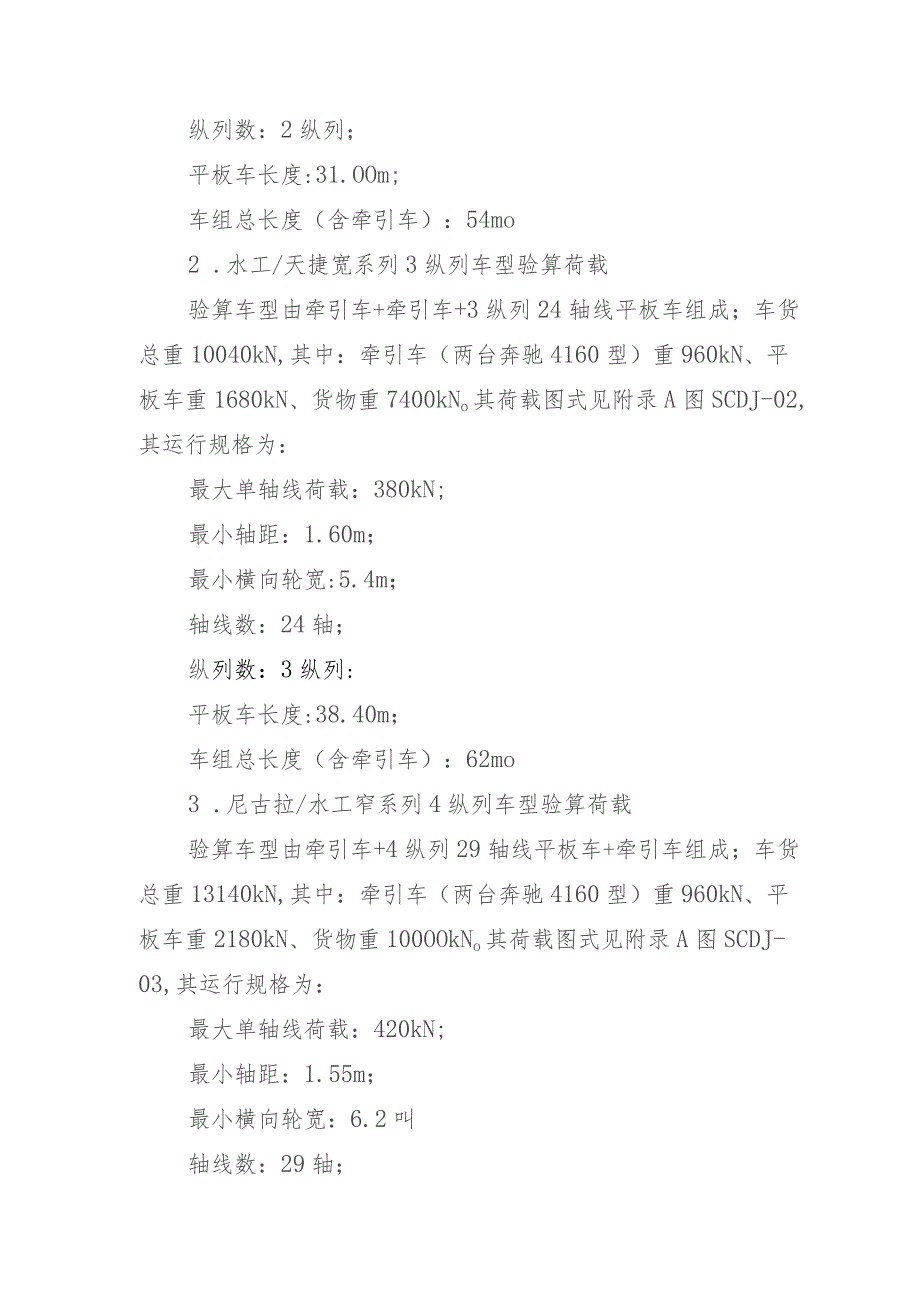

4、：20轴；纵列数：2纵列；平板车长度:31.OOm;车组总长度（含牵引车）：54mo2 .水工/天捷宽系列3纵列车型验算荷载验算车型由牵引车+牵引车+3纵列24轴线平板车组成；车货总重10040kN,其中：牵引车（两台奔驰4160型）重960kN、平板车重1680kN、货物重7400kNo其荷载图式见附录A图SCDJ-02,其运行规格为：最大单轴线荷载：380kN;最小轴距：1.60m；最小横向轮宽:5.4m；轴线数：24轴；纵列数：3纵列:平板车长度:38.40m；车组总长度（含牵引车）：62mo3 .尼古拉/水工窄系列4纵列车型验算荷载验算车型由牵引车+4纵列29轴线平板车+牵引车组成；车
5、货总重13140kN,其中：牵引车（两台奔驰4160型）重960kN、平板车重2180kN、货物重100OOkNo其荷载图式见附录A图SCDJ-03,其运行规格为：最大单轴线荷载：420kN;最小轴距：1.55m；最小横向轮宽：6.2叫轴线数：29轴；纵列数：4纵列；平板车长度:44.95m；车组总长度（含牵引车）：69mo第十二条对单体质量不大于290t的货物，验算时其荷载效应组合系数取1.4；对单体质量大于290t的货物，验算时其荷载效应组合系数取1.1；验算荷载不考虑冲击系数。第十三条大件运输平板车最小轴线数不应少于5轴线，其规定见下表：单体货物质量（t）车型单轴线荷载（kN轴线数（轴）
6、W2902纵列尼古拉/水工窄系列1805203纵列水工/天捷宽系列3005134纵列尼古拉/水工窄系列3305122907403纵列水工/天捷宽系列W38010244纵列尼古拉/水工窄系列42092274010004纵列尼古拉/水工窄W4202229第四章其它第十四条大件公路应按照公路桥涵养护规范等相关规范的规定养护；对于单体质量29Ot以上货物运输，每次大件车辆运输前后应检查重点桥梁，保证桥梁状况良好。(IoLaJS同)同糕农赫禽副欣小Z欣娜frH飞/聚血映，1解至SASE空整绕了一sa晋*而笠二月 s - Bi 搜笳(EJS)睛窿嚣津熏墨尊IX而+3(ZTnDSSI)假图#耨稣窿三-忌志E忌瞰腮靶HH,Z於左()兴黑津玄二3-t三S=S-终量KZgsisis三s三三三s三8三s三三三三三三8三三-9草露整嚣津惠S治Hi彳=KXXXx彳S-0氨经写三号经冕第=ZyOa写算W=Zy笃经算寻券第经1三SS三凿$S墨恒聚霹京骞京S*a
