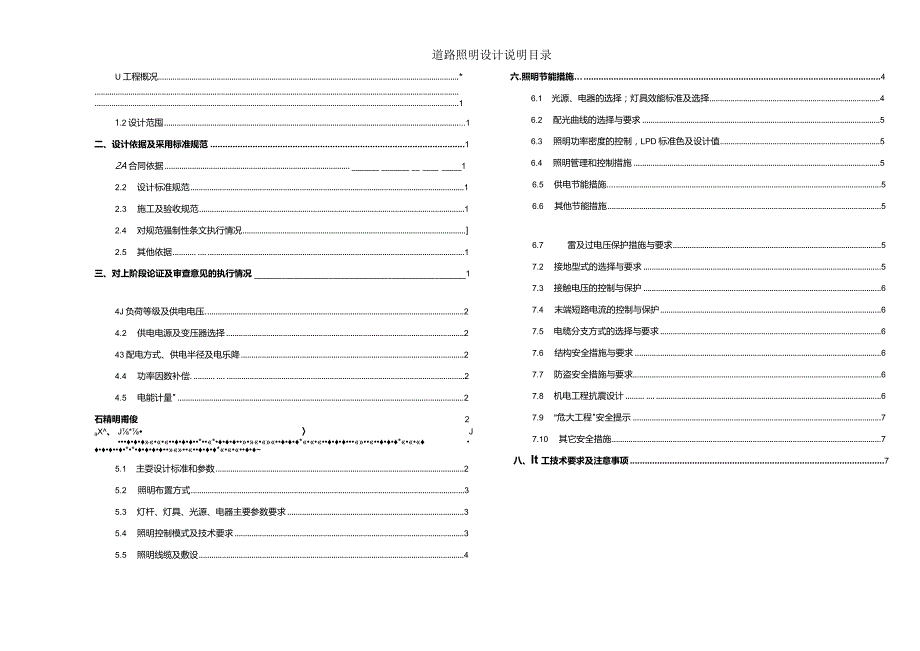

御临河滨河路分支道路(一期)道路照明施工图设计说明.docx_第1页
第1页 / 共9页

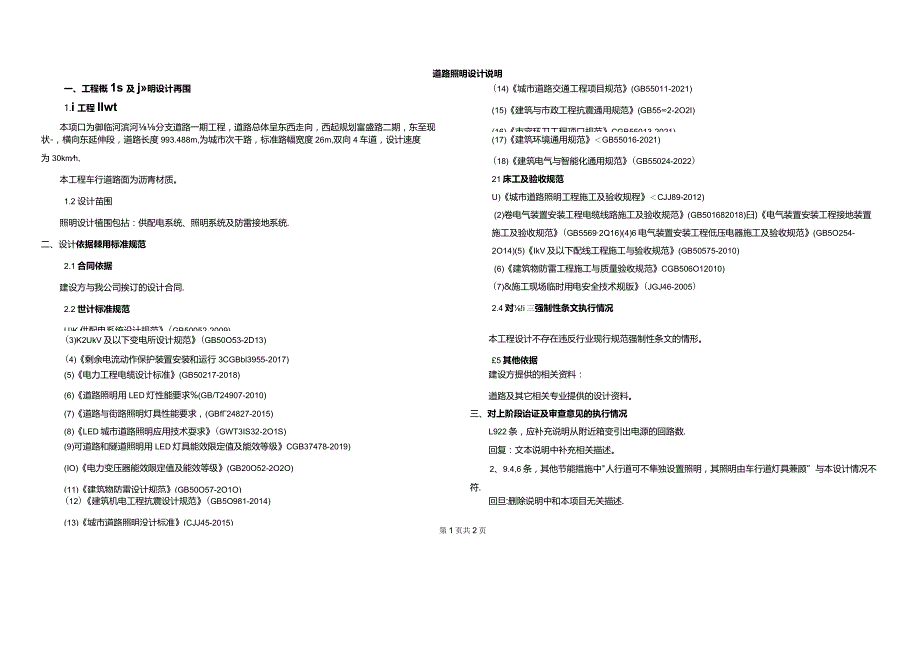

御临河滨河路分支道路(一期)道路照明施工图设计说明.docx_第2页
第2页 / 共9页

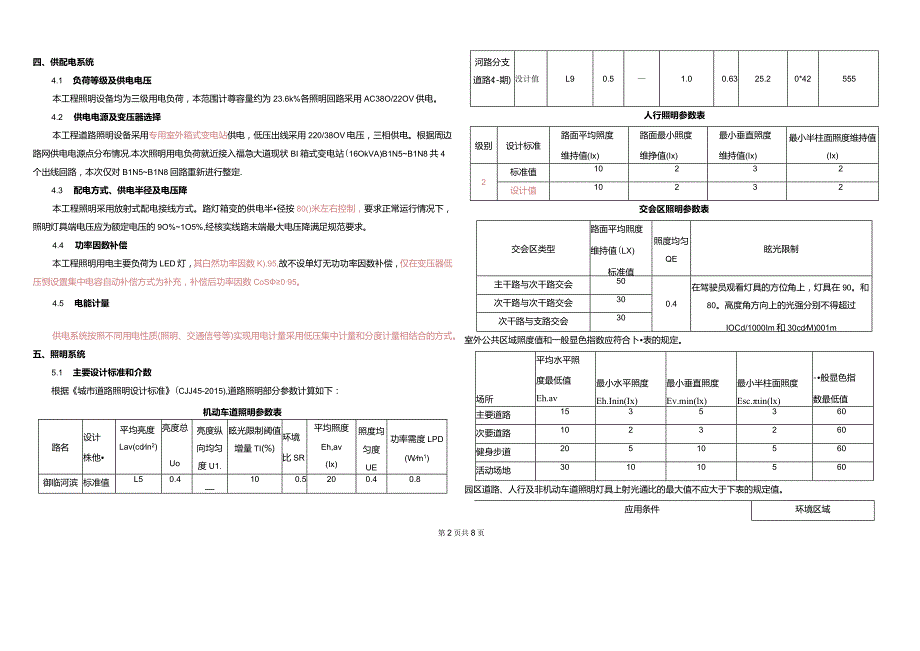

御临河滨河路分支道路(一期)道路照明施工图设计说明.docx_第3页
第3页 / 共9页
御临河滨河路分支道路(一期)道路照明施工图设计说明.docx_第4页
第4页 / 共9页
御临河滨河路分支道路(一期)道路照明施工图设计说明.docx_第5页
第5页 / 共9页
御临河滨河路分支道路(一期)道路照明施工图设计说明.docx_第6页
第6页 / 共9页
御临河滨河路分支道路(一期)道路照明施工图设计说明.docx_第7页
第7页 / 共9页
御临河滨河路分支道路(一期)道路照明施工图设计说明.docx_第8页
第8页 / 共9页
御临河滨河路分支道路(一期)道路照明施工图设计说明.docx_第9页
第9页 / 共9页
亲,该文档总共9页,全部预览完了,如果喜欢就下载吧!
资源描述

《御临河滨河路分支道路(一期)道路照明施工图设计说明.docx》由会员分享,可在线阅读,更多相关《御临河滨河路分支道路(一期)道路照明施工图设计说明.docx(9页珍藏版)》请在第壹文秘上搜索。

1、道路照明设计说明目录U工程概况*11.2设计范囤.1二、设计依据及采用标准规范12A合同依据.12.2 设计标准规范12.3 施工及验收规范12.4 对规范强制性条文执行情况2.5 其他依据1三、对上阶段论证及审查意见的执行情况14J负荷等级及供电电压.24.2 供电电源及变压器选择243配电方式、供电半径及电乐降24.4 功率因数补偿.24.5 电能计量.2石精明甫俊2aX、J*J*5.1 主耍设计标准和参数25.2 照明布置方式35.3 灯杆、灯具、光源、电器主要参数要求35.4 照明控制模式及技术要求35.5 照明线缆及敷设4六.照明节能措施46.1 光源、电器的选择;灯具效能标准及选择

2、46.2 配光曲线的选择与要求56.3 照明功率密度的控制,LPD标准色及设计值56.4 照明管理和控制措施56.5 供电节能措施.56.6 其他节能措施56.7 雷及过电压保护措施与要求57.2 接地型式的选择与要求57.3 接触电压的控制与保护67.4 末端短路电流的控制与保护67.5 电缆分支方式的选择与要求67.6 结构安全措施与要求67.7 防盗安全措施与要求67.8 机电工程抗震设计67.9 危大工程安全提示77.10 其它安全措施7八、It工技术要求及注意事项7道路照明设计说明一、工程概1s及j明设计再围1.i工程IIwt本项口为御临河滨河分支道路一期工程,道路总体呈东西走向,西

3、起规划富盛路二期,东至现(14)城市道路交通工程项目规范(GB55011-2021)(15)建筑与市政工程抗震通用规范(GB552-2O2I)(16)市容环卫工程项口规范CGB55013-2021)状-,横向东延伸段,道路长度993.488m,为城市次干路,标准路幅宽度26m,双向4车道,设计速度(17)建筑环境通用规范GB55016-2021)为30kmh,本工程车行道路面为沥青材质。1.2 设计苗围照明设计植围包拈:供配电系统、照明系统及防雷接地系统.二、设计依据棘用标准规范2.1 合同依据建设方与我公司挨订的设计合同.2.2 世计标准规范U)K供配电系统设计规范(GB50052-2009

4、)2)低压配电设计规范(GB50054-20I1)(18)建筑电气与智能化通用规范(GB55024-2022)21床工及验收规范U)城市道路照明工程施工及验收规程CJJ89-2012)(2)卷电气装置安装工程电缆线路施工及验收规范(GB501682018)臼)电气装置安装工程接地装置施工及验收规范(GB55692Q16)(4)6电气装置安装工程低压电器施工及验收规范(GB5O254-2O14)(5)IkV及以下配线工程施工与验收规范(GB50575-2010)(6)建筑物防雷工程施工与质量验收规范CGB506O12010)(7)&施工现场临时用电安全技术规版(JGJ46-2005)2.4对!i

5、三强制性条文执行情况(3)K2UkV及以下变电所设计规范(GB50O53-2D13)(4)剩余电流动作保护装置安装和运行3CGBbl3955-2017)本工程设计不存在违反行业现行规范强制性条文的情形。5其他依据(5)电力工程电缆设计标准(GB50217-2018)(6)道路照明用LED灯性能要求%(GB/T24907-2010)建设方提供的相关资料:道路及其它相关专业提供的设计资料。(7)道路与街路照明灯具性能要求,(GBf24827-2015)三、对上阶段诒证及审查意见的执行情况(8)LED城市道路照明应用技术耍求(GWT3IS32-2O1S)L922条,应补充说明从附近箱变引出电源的回路

6、数.(9)可道路和隧道照明用LED灯具能效限定值及能效等级CGB37478-2019)(IO)电力变压器能效限定值及能效等级(GB20O52-2O2O)(11)建筑物防雷设计规范(GB50O57-2O1O)回复:文本说明中补充相关描述。2、9.4,6条,其他节能措施中人行道可不隼独设置照明,其照明由车行道灯具兼顾”与本设计情况不符.(12)建筑机电工程抗震设计规范(GB5O981-2014)(13)城市道路照明没计标准(CJJ45-2015)回旦:删除说明中和本项目无关描述.第1页共2页四、供配电系统4.1 负荷等级及供电电压本工程照明设备均为三级用电负荷,本范围计尊容量约为23.6k%各照明

7、回路采用AC38O/22OV供电。4.2 供电电源及变压器选择本工程道路照明设备采用专用室外箱式变电站供电,低压出线采用220/38OV电压,三相供电。根据周边路网供电电源点分布情况.本次照明用电负荷就近接入福急大道现状BI箱式变电站(16OkVA)B1N5B1N8共4个出线回路,本次仅对B1N5B1N8回路重新进行整定.4.3 配电方式、供电半径及电压降本工程照明采用放射式配电接线方式。路灯箱变的供电半径按80()米左右控制,要求正常运行情况下,照明灯具端电压应为额定电压的9O%1O5%,经核实线路末端最大电压降满足规范要求。4.4 功率因数补偿本工程照明用电主要负荷为LED灯,其白然功率因

8、数K).95,故不设单灯无功功率因数补偿,仅在变压器低压恻设置集中电容自动补偿方式为补充,补偿后功率因数CoS095。4.5 电能计量供电系统按照不同用电性质(照明、交通信号等)实现用电计量采用低压集中计量和分度计量相结合的方式。五、照明系统5.1 主要设计标准和介数第2页共8页根据城市道路照明设计标准(CJJ45-2015),道路照明部分参数计算如下:机动车道照明参数表路名设计株他平均亮度Lav(cdn2)亮度总Uo亮度纵向均匀度U1.眩光限制阈值增量TI(%)环境比SR平均照度Eh,av(Ix)照度均匀度UE功率需度LPD(Wm1)御临河滨标准值L50.4100.5200.40.8河路分支

9、道路-期)没计值L90.51.00.6325.20*42555人行照明参数表级别设计标准路面平均照度维持值(Ix)路面最小照度维挣值(Ix)最小垂直照度维持值(Ix)最小半柱面照度维持值(Ix)2标准值10232设计值10232交会区照明参数表交会区类型路面平均照度维持值(LX)标准值照度均匀QE眩光限制主干路与次干路交会500.4在驾驶员观看灯具的方位角上,灯具在90。和80。高度角方向上的光强分别不得超过IOCd/1000Im和30cdM)001m次干路与次干路交会30次干路与支路交会30室外公共区域照度值和一般显色指数应符合卜表的规定。场所平均水平照度最低值Eh.av最小水平照度Eh.I

10、nin(Ix)最小垂直照度Ev.min(lx)最小半柱面照度Esc.in(lx)-般显色指数最低值主要道路1535360次要道路1023260健身步道20510560活动场地301010560园区道路、人行及非机动车道照明灯具上射光通比的最大值不应大于下表的规定值。应用条件环境区域照明技术参数E0、El区E2区E3区E4区上射光通比灯具所处位置水平面以上的光通量灯具所处位置水平面以上的光通量比(障)05152554照明布置方式道路照明采用常规照明方式,采用LED作为道路照明光源。照明布置一览表:道路名称道路等级路幅宽度(m)灯杆样式布置方式灯具布置间距(m)光源功率(W)灯杆灯具高度(m臂长m

11、)仰角备注御临河滨河路分支道路(一期)次干路26等高双臂灯双侧对称布置30120LO1.5LO车行道6010L55人行道次干路灯具配光类型采用半截光型。灯具纵向配光及横向配光类型均采用中配光Q道路加宽段、道路弯曲段以及道路交汇区.通过缩短灯杆间距或提高光源功率实现增强照度。道路照明灯杆布置至人行道靠机动车道例的路绿石边上,灯杆中心距离逍路路绿石外边缘0.65%灯具位置采用道路里程桩号定位,具体位置详见平面图及大样图。5J灯杆、灯具.光濠,电器主要参蒙要求(1)光源:汰光源采用光效高、寿命长.功耗低、超宽坏境适应温度的LED路灯C要求显色指数大于等于70,色温不低于30O0K,不高于4000K”

12、LED灯具的寿命不应低于3000OhbLED灯具正常工作年的损坏率不应高于3%.(色为推荐值,具体色由建段方根IBift备商产品打样效果选定.)b,色品容差不大于7SDCM,在寿命周期内光源的色品坐标与初始值的偏差不应超过0.012,U在标称工作状态下,灯具连续燃点3000小时的光源光通量维持率不应小于96%,灯具连续燃点6000小时的光源光通量维持率不应小于92%灯具:a.灯具效能不低于120LmZWt灯具效率不低于85%。B.灯具防护等级不应低于1P65,道路照明灯具维护系数0.7。灯具配套相应高导热系数的散热主体等附件,且灯具采用分体式。c.灯具的电源模组应符合现行国家标准灯的控制装置第

13、14部分:LED模块用直流或交流电子控制装置的特殊要求GB19510.14的要求,且可现场替换,替换后防护等级不应降低Ud.灯具的无线电骚扰特性应符合现行国家标准用电气照明利类似设备的无线电骚扰特性的限制和测量方法GB17743的要求.谐波电流限值应符合现行国家标准电磁兼容限值谐波电流发射限值(设备每相输入电流WI6A)GB17625J的要求,电磁兼容抗扰度应符合现行国家标准一般照明用电设备屯磁兼容抗扰度要求为GB/T18595的要求电灯具电源应通过国家强制性产品认证.f通行机动车的大型桥梁等易发生强烈振动的场所,采用的灯具应符合现行国家标准灯具第1部分:一般要求与试验GB7000.1和4灯具第2.3部分;特殊要求道路与街路照明灯具?GB7000.203所规定的防振要求,井应加设防坠落装置。灯杆:灯杆材顺为国标优房Q235钢或宝钢特制SS400低研低碳钢(其中Sigh04%、屈服强度245Mpa)0提供钢材供货合同及质量证明书。灯杆材质为钢质,内外壁热浸锌静电喷塑,热镀锌层厚度40pm,壁厚不宜小于4mm.其制作应符合相应行业标准Il本设计中对灯HL提出高度、臂长、仰角等

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 论文 > 毕业论文

copyright@ 2008-2023 1wenmi网站版权所有
