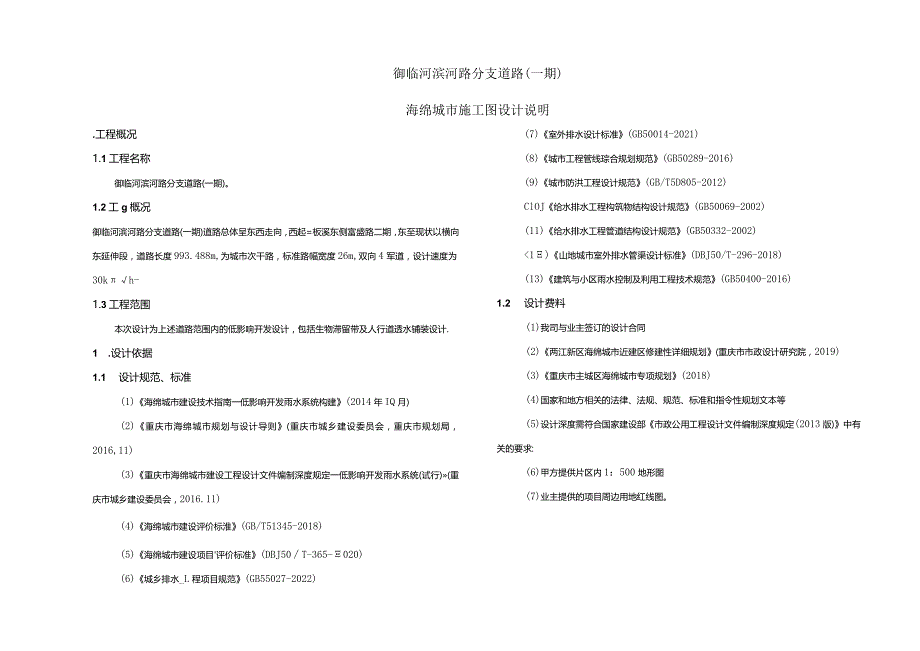

御临河滨河路分支道路(一期)海绵城市施工图设计说明.docx_第1页
第1页 / 共15页

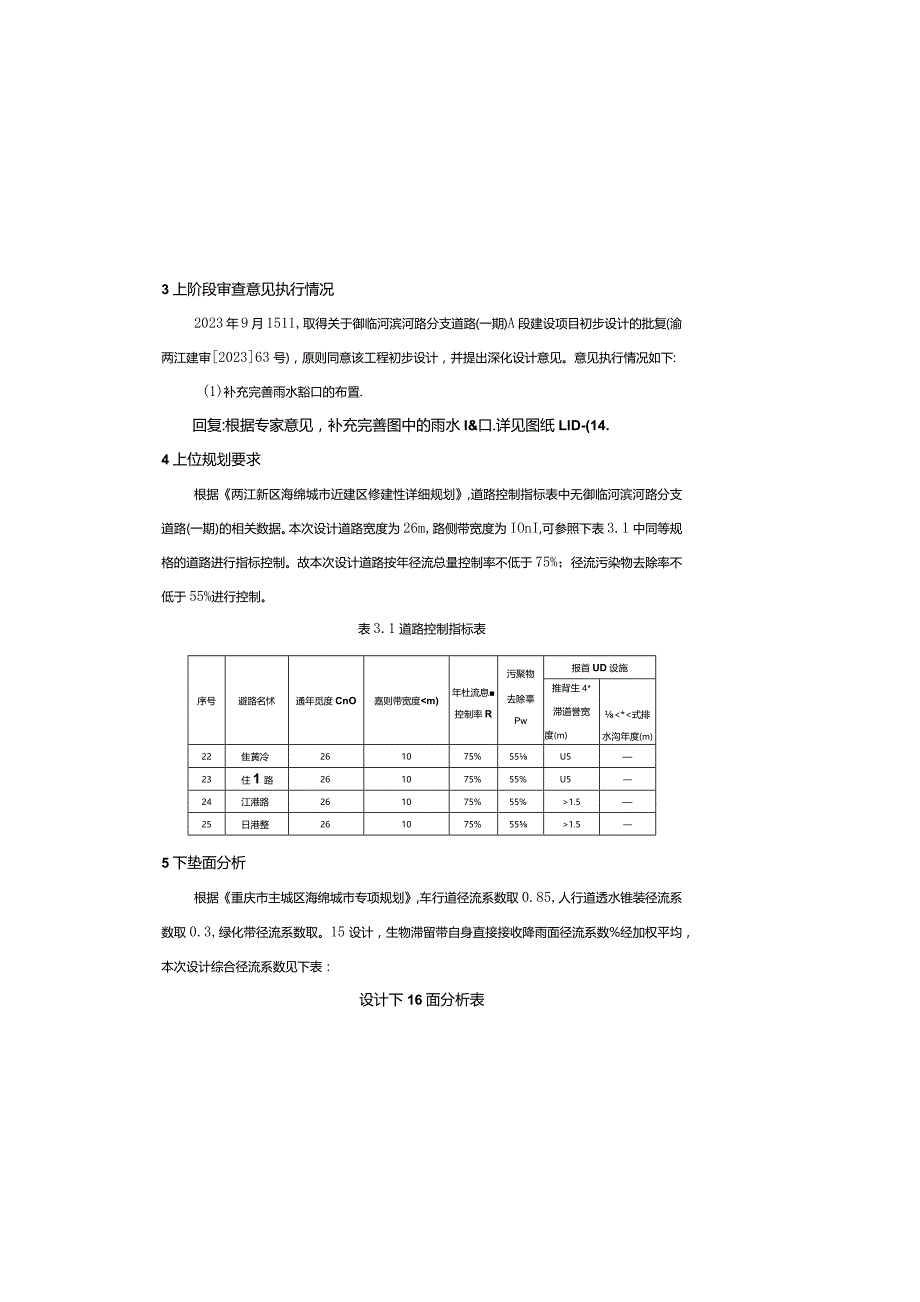

御临河滨河路分支道路(一期)海绵城市施工图设计说明.docx_第2页
第2页 / 共15页

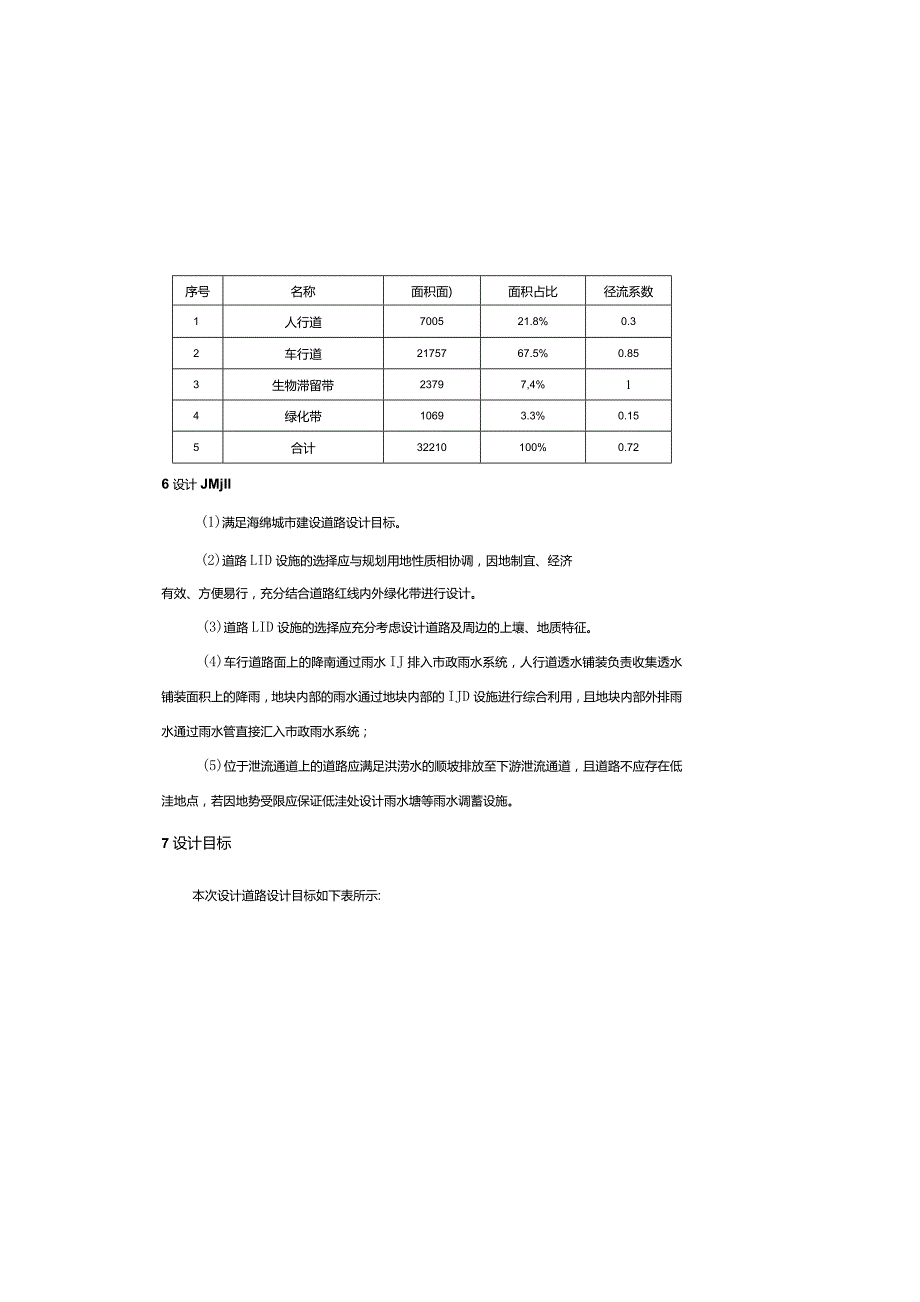

御临河滨河路分支道路(一期)海绵城市施工图设计说明.docx_第3页
第3页 / 共15页
御临河滨河路分支道路(一期)海绵城市施工图设计说明.docx_第4页
第4页 / 共15页
御临河滨河路分支道路(一期)海绵城市施工图设计说明.docx_第5页
第5页 / 共15页
御临河滨河路分支道路(一期)海绵城市施工图设计说明.docx_第6页
第6页 / 共15页
御临河滨河路分支道路(一期)海绵城市施工图设计说明.docx_第7页
第7页 / 共15页
御临河滨河路分支道路(一期)海绵城市施工图设计说明.docx_第8页
第8页 / 共15页
御临河滨河路分支道路(一期)海绵城市施工图设计说明.docx_第9页
第9页 / 共15页
御临河滨河路分支道路(一期)海绵城市施工图设计说明.docx_第10页
第10页 / 共15页
亲,该文档总共15页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《御临河滨河路分支道路(一期)海绵城市施工图设计说明.docx》由会员分享,可在线阅读,更多相关《御临河滨河路分支道路(一期)海绵城市施工图设计说明.docx(15页珍藏版)》请在第壹文秘上搜索。

1、御临河滨河路分支道路(一期)海绵城市施工图设计说明.工程概况1.1工程名称御临河滨河路分支道路(一期)。1.2工g概况御临河滨河路分支道路(一期)道路总体呈东西走向,西起=板溪东侧富盛路二期,东至现状以横向东延伸段,道路长度993.488m,为城市次干路,标准路幅宽度26m,双向4军道,设计速度为30kh-1.3工程范围本次设计为上述道路范围内的低影响开发设计,包括生物滞留带及人行道透水铺装设计.1 .设计依据1.1 设计规范、标准(1)海绵城市建设技术指南一低影响开发雨水系统构建(2014年IQ月)(2)重庆市海绵城市规划与设计导则(重庆市城乡建设委员会,重庆市规划局,2016,11)(3)

2、重庆市海绵城市建设工程设计文件编制深度规定一低影响开发雨水系统(试行)(重庆市城乡建设委员会,2016.11)(4)海绵城市建设评价标淮(GB/T51345-2018)(5)海绵城市建设项目评价标准(DBJ50T-365-020)(6)城乡排水_L程项目规范(GB55027-2022)(7)室外排水设计标准(GB50014-2021)(8)城市工程管线琮合规划规范(GB50289-2016)(9)城市防洪工程设计规范(GB/T5D805-2012)ClOJ给水排水工程构筑物结构设计规范(GB50069-2002)(11)给水排水工程管道结构设计规范(GB50332-2002)1)山地城市室外排

3、水管渠设计标准(DBJ50/T-296-2018)(13)建筑与小区雨水控制及利用工程技术规范(GB50400-2016)1.2 设计费料(1)我司与业主签订的设计合同(2)两江新区海绵城市近建区修建性详细规划(重庆市市政设计研究院,2019)(3)重庆市主城区海绵城市专项规划(2018)(4)国家和地方相关的法律、法规、规范、标准和指令性规划文本等(5)设计深度需符合国家建设部市政公用工程设计文件编制深度规定(2013版)中有关的要求:(6)甲方提供片区内1:500地形图(7)业主提供的项目周边用地红线图。3上阶段审查意见执行情况2023年9月1511,取得关于御临河滨河路分支道路(一期)A

4、段建设项目初步设计的批复(渝两江建审202363号),原则同意该工程初步设计,并提出深化设计意见。意见执行情况如下:(1)补充完善雨水豁口的布置.回复:根据专家意见,补充完善图中的雨水I&口.详见图纸LlD-(14.4上位规划要求根据两江新区海绵城市近建区修建性详细规划,道路控制指标表中无御临河滨河路分支道路(一期)的相关数据。本次设计道路宽度为26m,路侧带宽度为IOnI,可参照下表3.1中同等规格的道路进行指标控制。故本次设计道路按年径流总量控制率不低于75%;径流污染物去除率不低于55%进行控制。表3.1道路控制指标表序号避路名怵通年觅度CnO嘉则带宽度m)年杜流息控制率R污聚物去除辜P

5、w报首UD设施推背生4*滞道誉宽度(m)*1.525日港整261075%551.55下垫面分析根据重庆市主城区海绵城市专项规划,车行道径流系数取0.85,人行道透水锥装径流系数取0.3,绿化带径流系数取。15设计,生物滞留带自身直接接收降雨面径流系数%经加权平均,本次设计综合径流系数见下表:设计下16面分析表序号名称面积面)面积占比径流系数1人行道700521.8%0.32车行道2175767.5%0.853生物滞留带23797,4%14绿化带10693.3%0.155合计32210100%0.726设计JMjIl(1)满足海绵城市建设道路设计目标。(2)道路LID设施的选择应与规划用地性质相

6、协调,因地制宜、经济有效、方便易行,充分结合道路红线内外绿化带进行设计。(3)道路LID设施的选择应充分考虑设计道路及周边的上壤、地质特征。(4)车行道路面上的降南通过雨水IJ排入市政雨水系统,人行道透水铺装负责收集透水铺装面积上的降雨,地块内部的雨水通过地块内部的IJD设施进行综合利用,且地块内部外排雨水通过雨水管直接汇入市政雨水系统;(5)位于泄流通道上的道路应满足洪涝水的顺坡排放至下游泄流通道,且道路不应存在低洼地点,若因地势受限应保证低洼处设计雨水塘等雨水调蓄设施。7设计目标本次设计道路设计目标如下表所示:适用道路路侧带宽度比年径流总量控制率Pt;.;,IJD设施御临河滨河路分支道路(

7、一期)0.3S75%55%生物滞留带、透水铺装8设计参数根据低影响开发雨水系统设计标准,不同年径流总量对应的设计降雨量如下表所示:不同年径流总量对应的设计降雨量(三)60%70%75%80%85%12.718.121.926,833.49设计方案9.1 .功能设施比选道路工程LID系统包括雨水花园、生物滞留沟、渗透塘等。低影响开发设施往往具有补充地下水、集蓄利用、削减峰值流量及净化雨水等多个功能。低影响开发设施比选览表单项设施功能控制目标处置方式经济性污染物去除率(以SS计.*)景晚效果削诚峰位流转输役流峥曲分做相对集中建造费用透水Wt装O.0OO心概祇B0-90透水水泥混凝土OOOOOG商中

8、80-90透水浙件混凝土OOQO高中80-90绿色屋顶OOOOO商中70-80好下沉式绿地OOOOO低低般简易型生物滞萌设施Q.0O.低延好复杂型生物滞留设施O.QOJ中慨70-95好渗透用OOOOO中中70-80般渗井O0OOOOM征湿鼎OGO高中50-80好雨水湿地OO高中50-80Yi蓄水池.O色O争J高中80-90南水婚OOJ慨低80-9Q调节端OOOO尊高中一艇单项设施功能控制目标处汽方式污染物去除率(以SS计.a景观牧果削减峰佗流量转输径旅峰值分敞相舟集中调节池QO.OOOO高中转愉5!植草沟OOOOOO低低35-0f干式植草沟QOQ.O低ft35TO力湿式植草沟OOOOO中低ST

9、渗管/案Q色OOOJ中中35-70读被矮冲带OOOOOJ舐抵50-75般初期用水弃后设施OOOOOF中40-60人工十壤渔港OOOO舒曲中75-95好if:1-辑O一一统HO-JS或Ie小,2SS去除率数据来口美国流域保护中心(CenIerForfetershedProtection.CiP)的班究数据。各类用地中低影响开发设施选用一览表技术类中(按主要功能)单或设通用培类型建筑J小区域市道路绿地LJ广场域市水系渗透技术透水辅装O透水水泥混t土OO透水沥*混凝十.目口域色屋顶OOO下沉式绿地简励里生物滞留设俺复杂型生物滞留设俺海透塘OO渗井O储存技术湿堀雨水部地.蓄水池OO雨水好OOO调节技术

10、调0辅Q调节池口转输技术转输型植草沟O干式植草沟湿式植草沟漆管渠O餐污净化技术竹被谖冲带初期雨水弃流设施OO人工十.慎海滤OO道路LlD设施的主要功能依次是削减初期雨水径流污染、降低雨水径流峰值、减少径流产量,本次设计道路人行道宽度为5m,在保证行人通行基础空间基础上,经综合比选,本次设计选用宽度为2.75m的生物滞留设施和人行道透水铺装这两种IjD设施。9.2 总体控制指标计算本次设计选用生物滞留设施和人行道透水铺装这两种LID设施,经计算,可控军行道和生物滞朋带年径流控制率为85%90%,本次设计取85禹;人行道的年径流控制率为7090%,本次设计取90船绿化带的年径流控制率为85%,生物

11、滞留带单项污染物去除率为70%95%,本次设计取70;透水锦装单项污染物去除率为80%g0%,本次设计取85%道路范围内指标计算如下表:下垫面及LID设施控制面积(E)年径流息量控制率污染物去除率生物滞留带237985%7稣受控车行道922185%70S人行道透水辅装700590%85%非受控卑行道1253600绿化带106985%5厦合计3221059.2%39.费经计算,本次设计道路年径流总量控制率为59.2船污染物去除率为39. 7%,无法满足年径流总量控制率和污染物去除率的耍求。虽然本次设计道路人行道宽度为5m,但是由于道路沿线有4个交叉U,部分路段(Ko+520-K0+625段)坡度为7%部分路段交又IJ渠化后人行道宽度仅为
