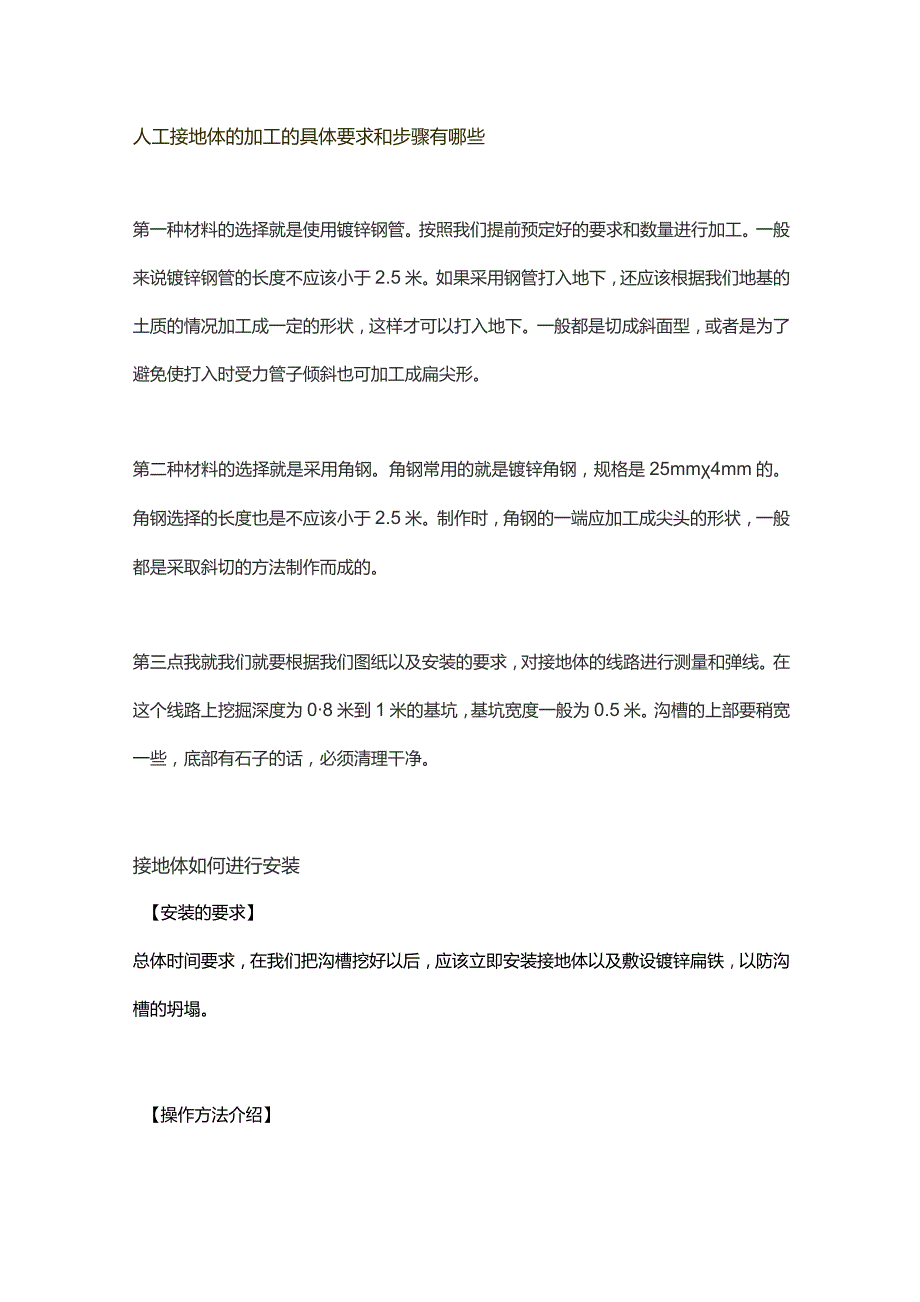

1、人工接地体的加工的具体要求和步骤有哪些第一种材料的选择就是使用镀锌钢管。按照我们提前预定好的要求和数量进行加工。一般来说镀锌钢管的长度不应该小于2.5米。如果采用钢管打入地下,还应该根据我们地基的土质的情况加工成一定的形状,这样才可以打入地下。一般都是切成斜面型,或者是为了避免使打入时受力管子倾斜也可加工成扁尖形。第二种材料的选择就是采用角钢。角钢常用的就是镀锌角钢,规格是25mm4mm的。角钢选择的长度也是不应该小于2.5米。制作时,角钢的一端应加工成尖头的形状,一般都是采取斜切的方法制作而成的。第三点我就我们就要根据我们图纸以及安装的要求,对接地体的线路进行测量和弹线。在这个线路上挖掘深度

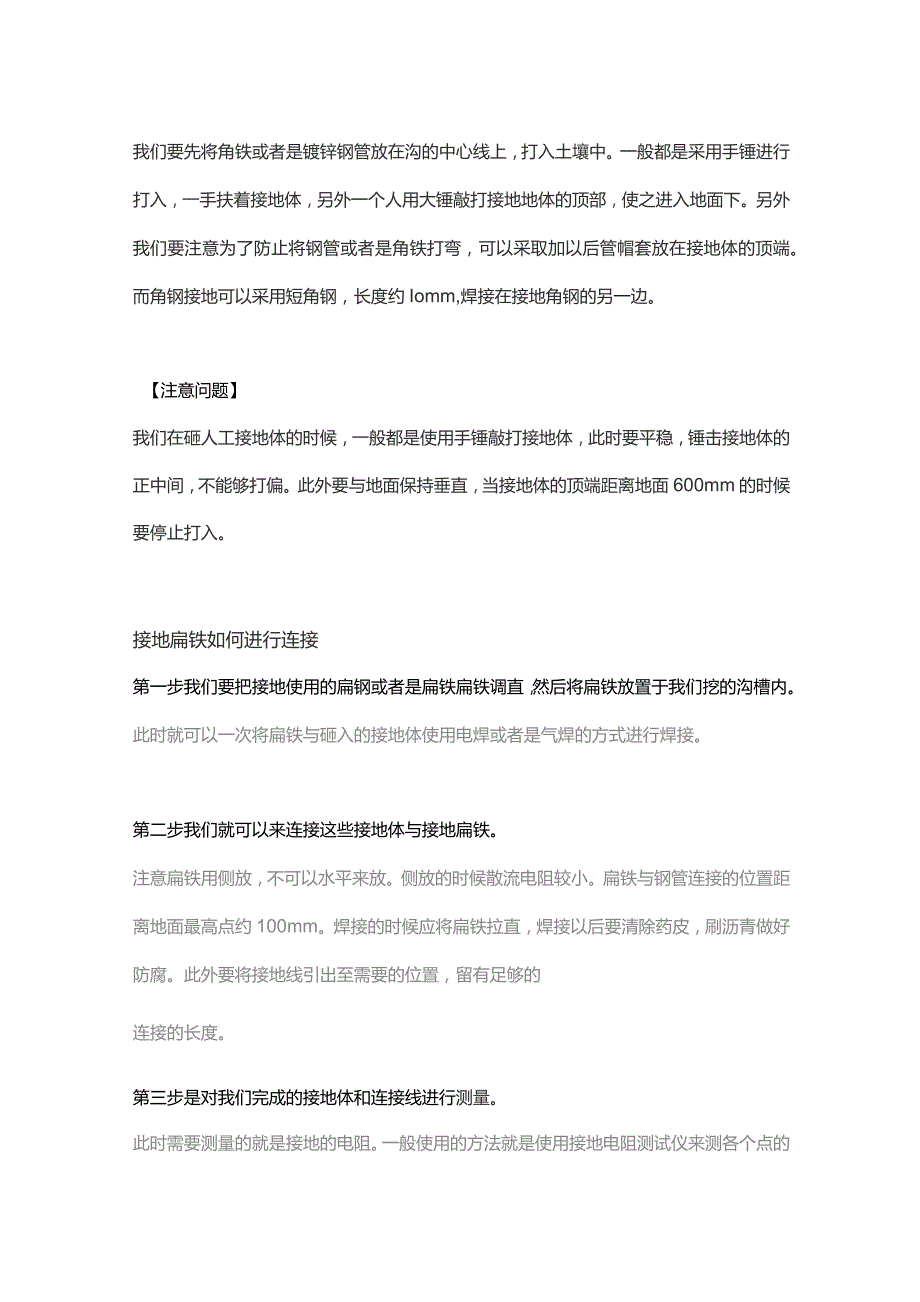

2、为08米到1米的基坑,基坑宽度一般为0.5米。沟槽的上部要稍宽一些,底部有石子的话,必须清理干净。接地体如何进行安装【安装的要求】总体时间要求,在我们把沟槽挖好以后,应该立即安装接地体以及敷设镀锌扁铁,以防沟槽的坍塌。【操作方法介绍】我们要先将角铁或者是镀锌钢管放在沟的中心线上,打入土壤中。一般都是采用手锤进行打入,一手扶着接地体,另外一个人用大锤敲打接地地体的顶部,使之进入地面下。另外我们要注意为了防止将钢管或者是角铁打弯,可以采取加以后管帽套放在接地体的顶端。而角钢接地可以采用短角钢,长度约Iomm,焊接在接地角钢的另一边。【注意问题】我们在砸人工接地体的时候,一般都是使用手锤敲打接地体,

3、此时要平稳,锤击接地体的正中间,不能够打偏。此外要与地面保持垂直,当接地体的顶端距离地面600mm的时候要停止打入。接地扁铁如何进行连接第一步我们要把接地使用的扁钢或者是扁铁扁铁调直,然后将扁铁放置于我们挖的沟槽内。此时就可以一次将扁铁与砸入的接地体使用电焊或者是气焊的方式进行焊接。第二步我们就可以来连接这些接地体与接地扁铁。注意扁铁用侧放,不可以水平来放。侧放的时候散流电阻较小。扁铁与钢管连接的位置距离地面最高点约100mm。焊接的时候应将扁铁拉直,焊接以后要清除药皮,刷沥青做好防腐。此外要将接地线引出至需要的位置,留有足够的连接的长度。第三步是对我们完成的接地体和连接线进行测量。此时需要测

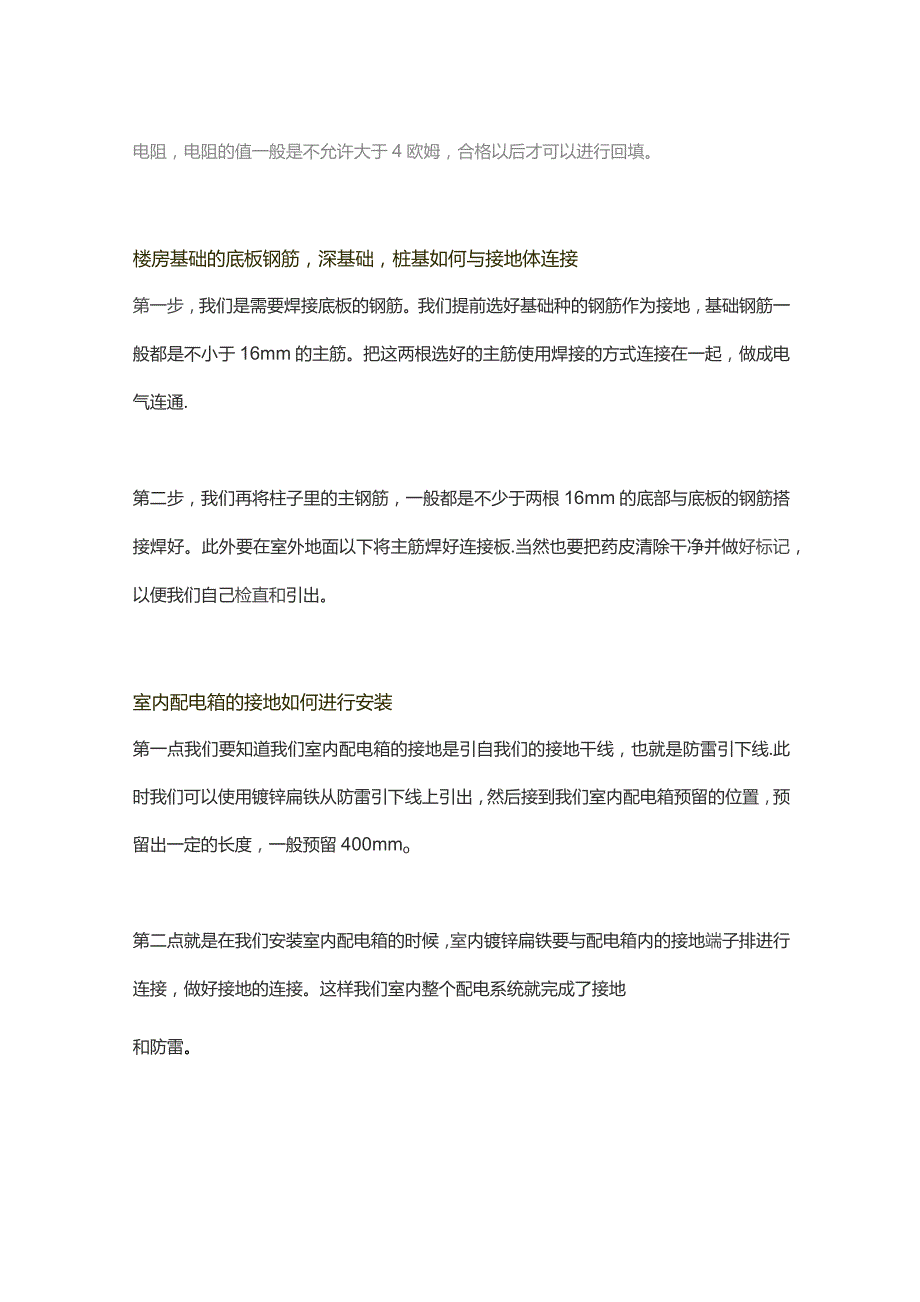

4、量的就是接地的电阻。一般使用的方法就是使用接地电阻测试仪来测各个点的电阻,电阻的值一般是不允许大于4欧姆,合格以后才可以进行回填。楼房基础的底板钢筋,深基础,桩基如何与接地体连接第一步,我们是需要焊接底板的钢筋。我们提前选好基础种的钢筋作为接地,基础钢筋一般都是不小于16mm的主筋。把这两根选好的主筋使用焊接的方式连接在一起,做成电气连通.第二步,我们再将柱子里的主钢筋,一般都是不少于两根16mm的底部与底板的钢筋搭接焊好。此外要在室外地面以下将主筋焊好连接板.当然也要把药皮清除干净并做好标记,以便我们自己检直和引出。室内配电箱的接地如何进行安装第一点我们要知道我们室内配电箱的接地是引自我们的

5、接地干线,也就是防雷引下线.此时我们可以使用镀锌扁铁从防雷引下线上引出,然后接到我们室内配电箱预留的位置,预留出一定的长度,一般预留400mmo第二点就是在我们安装室内配电箱的时候,室内镀锌扁铁要与配电箱内的接地端子排进行连接,做好接地的连接。这样我们室内整个配电系统就完成了接地和防雷。卫生间的局部等电位的做法是什么第一步是将卫生间底板的钢筋进行连接。我们要保证卫生间内的钢筋是可以做成电气连通的接地网,实现各个部位的电气都可以正常连通。第二步从卫生间底板的钢筋上焊接一段镀锌扁铁。镀锌扁铁常用的就是30mm宽的就可以,然后预留到我们卫生间局部等电箱的位置。并在该位置预留等电位箱箱体.第三步是从我们局部等电位的箱体内引出两根线管。第一根线管接到附近插座内,用来连接我们的地线(I第二根线管连接到附近的金属管道旁边,用来连接金属管道。第四步就是室内在安装的时候,卫生间局部等电位箱的连接安装。局部等电位连接使用的电线一般都是BV4行毫米的铜芯软线,使用这些铜芯软线与卫生间内金属物体做可靠连接,并接到局部等电位箱端端的箱内。另外从端子箱链在接出一根4平方的铜芯软线,接到附近的一个插座的地线上做接地连通。
