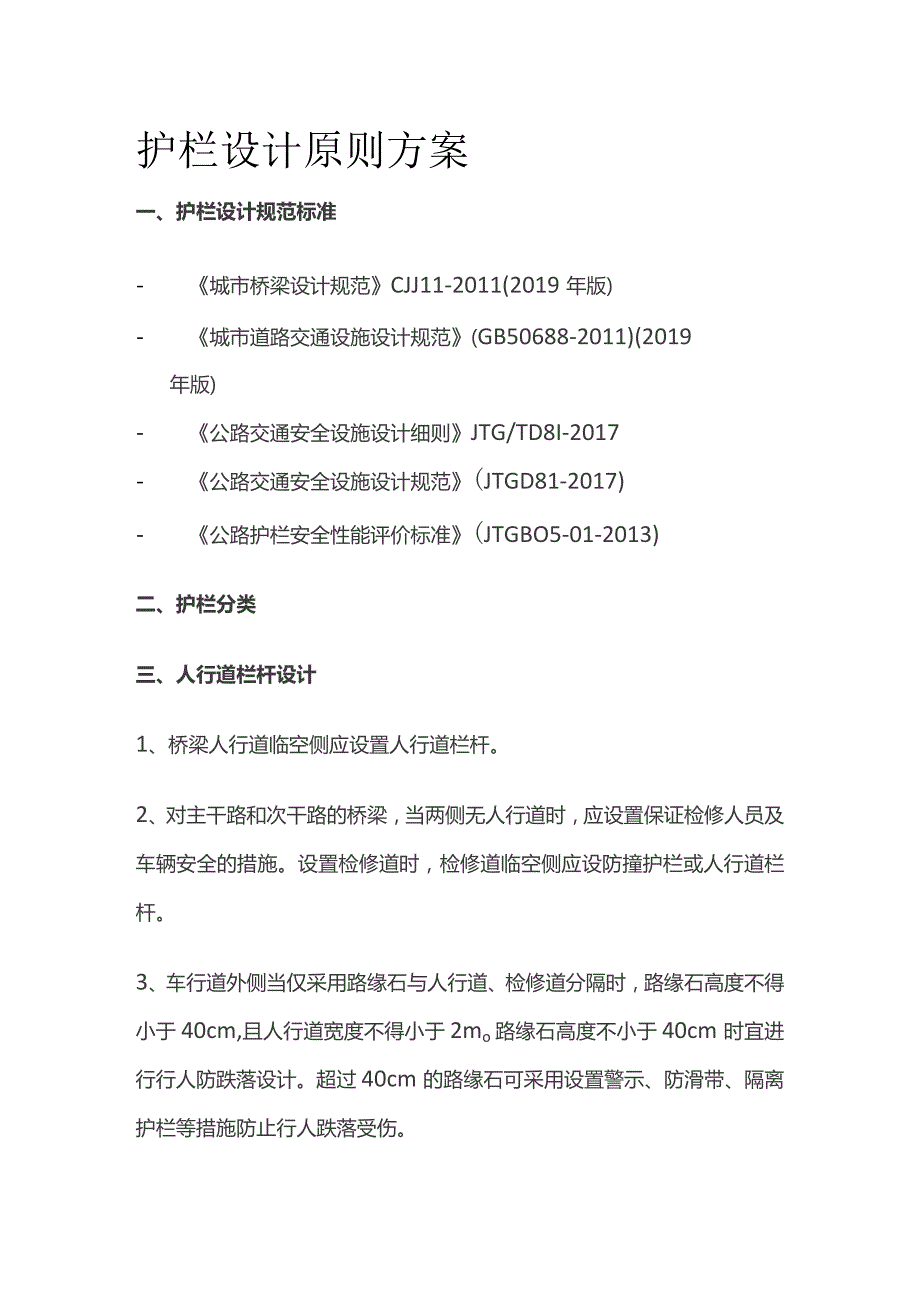

1、护栏设计原则方案一、护栏设计规范标准- 城市桥梁设计规范CJJ11-2011(2019年版)- 城市道路交通设施设计规范(GB50688-2011)(2019年版)- 公路交通安全设施设计细则JTG/TD8I-2017- 公路交通安全设施设计规范(JTGD81-2017)- 公路护栏安全性能评价标准(JTGBO5-01-2013)二、护栏分类三、人行道栏杆设计1、桥梁人行道临空侧应设置人行道栏杆。2、对主干路和次干路的桥梁，当两侧无人行道时，应设置保证检修人员及车辆安全的措施。设置检修道时，检修道临空侧应设防撞护栏或人行道栏杆。3、车行道外侧当仅采用路缘石与人行道、检修道分隔时，路缘石高度不得

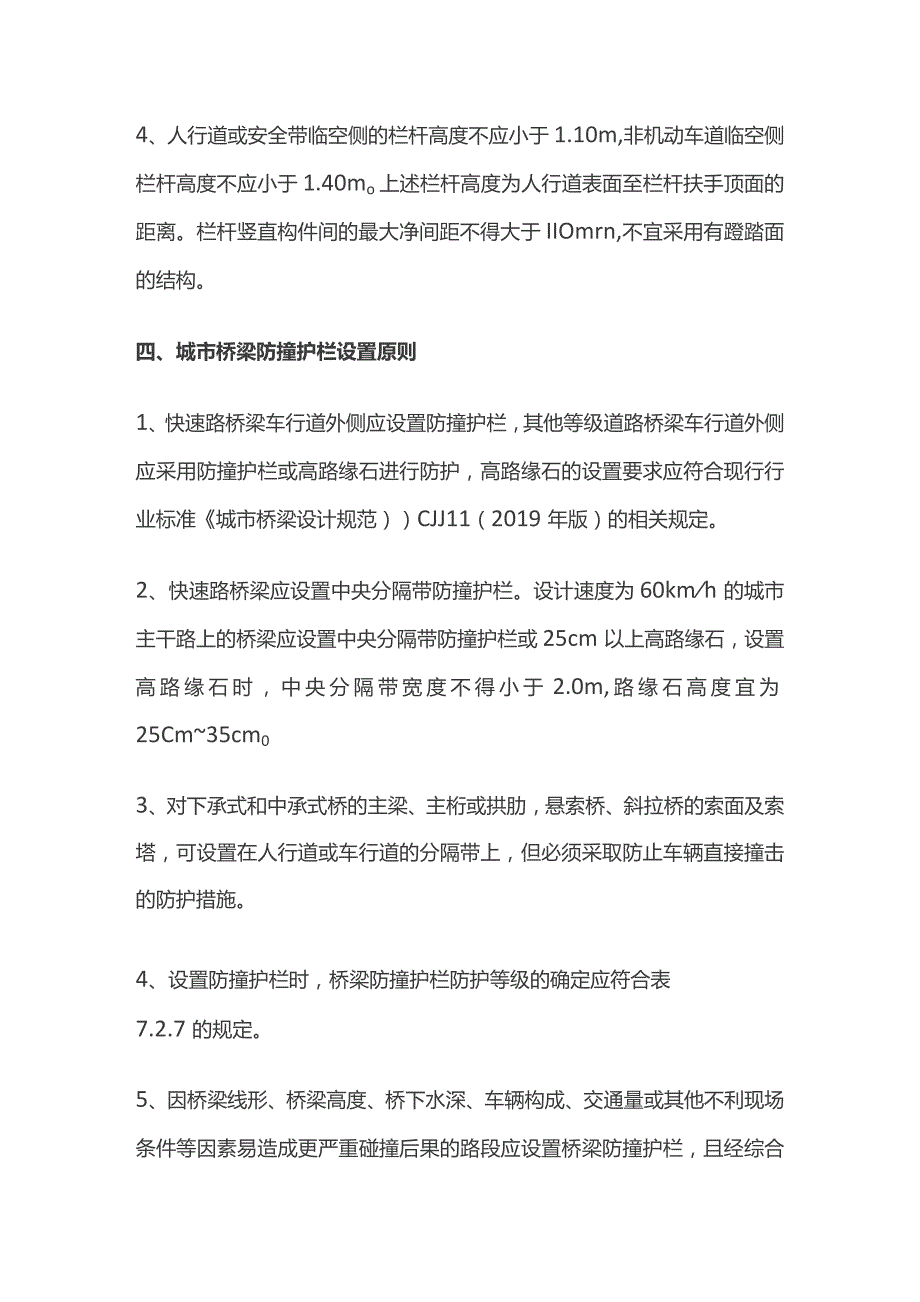

2、小于40cm,且人行道宽度不得小于2mo路缘石高度不小于40cm时宜进行行人防跌落设计。超过40cm的路缘石可采用设置警示、防滑带、隔离护栏等措施防止行人跌落受伤。4、人行道或安全带临空侧的栏杆高度不应小于1.10m,非机动车道临空侧栏杆高度不应小于1.40mo上述栏杆高度为人行道表面至栏杆扶手顶面的距离。栏杆竖直构件间的最大净间距不得大于IIOmrn,不宜采用有蹬踏面的结构。四、城市桥梁防撞护栏设置原则1、快速路桥梁车行道外侧应设置防撞护栏，其他等级道路桥梁车行道外侧应采用防撞护栏或高路缘石进行防护，高路缘石的设置要求应符合现行行业标准城市桥梁设计规范）CJJ11（2019年版）的相关规定。
3、2、快速路桥梁应设置中央分隔带防撞护栏。设计速度为60kmh的城市主干路上的桥梁应设置中央分隔带防撞护栏或25cm以上高路缘石，设置高路缘石时，中央分隔带宽度不得小于2.0m,路缘石高度宜为25Cm35cm03、对下承式和中承式桥的主梁、主桁或拱肋，悬索桥、斜拉桥的索面及索塔，可设置在人行道或车行道的分隔带上，但必须采取防止车辆直接撞击的防护措施。4、设置防撞护栏时，桥梁防撞护栏防护等级的确定应符合表7.2.7的规定。5、因桥梁线形、桥梁高度、桥下水深、车辆构成、交通量或其他不利现场条件等因素易造成更严重碰撞后果的路段应设置桥梁防撞护栏，且经综合论证，可在表7.2.7的基础上提高1个及以上等级

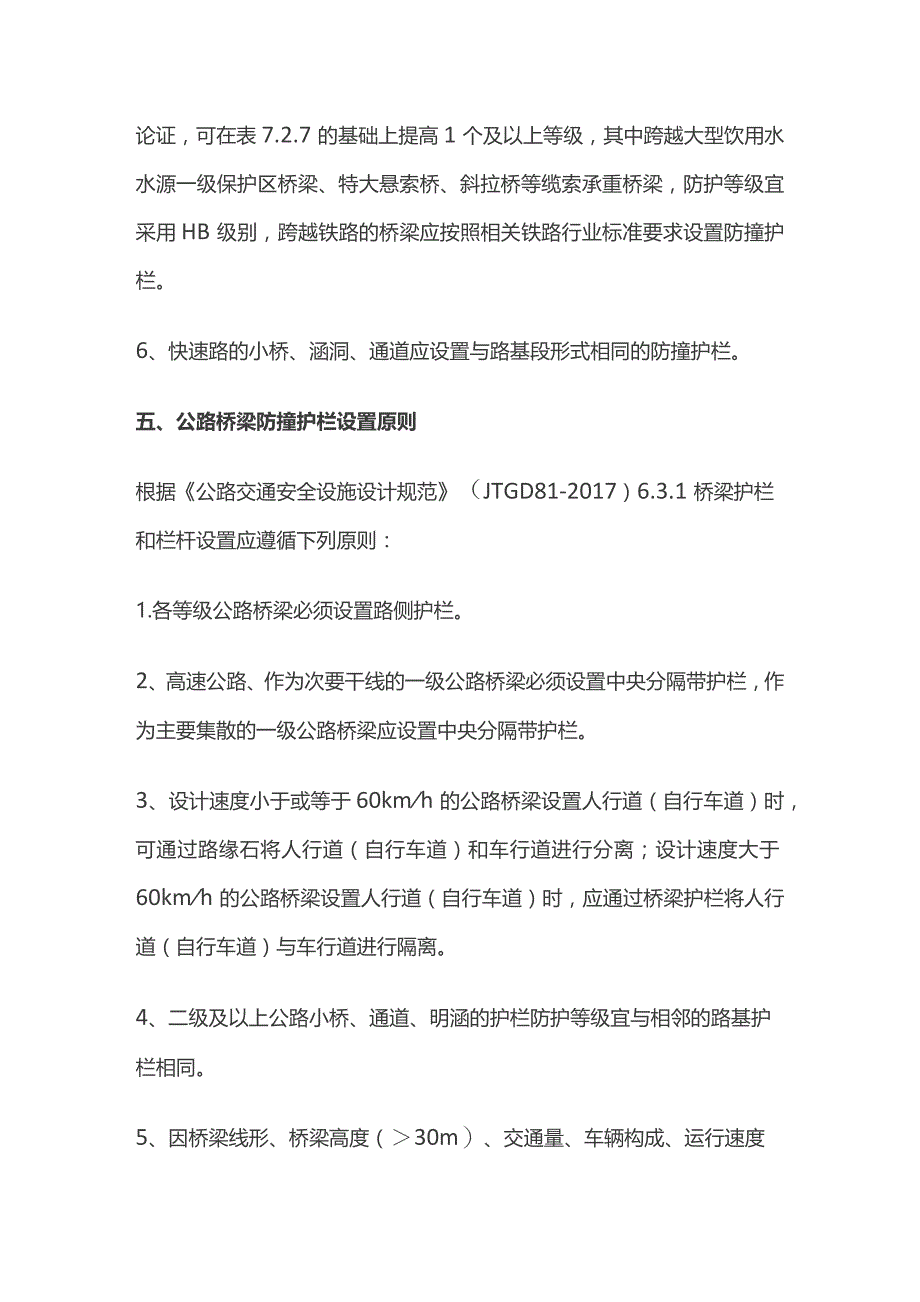

4、，其中跨越大型饮用水水源一级保护区桥梁、特大悬索桥、斜拉桥等缆索承重桥梁，防护等级宜采用HB级别，跨越铁路的桥梁应按照相关铁路行业标准要求设置防撞护栏。6、快速路的小桥、涵洞、通道应设置与路基段形式相同的防撞护栏。五、公路桥梁防撞护栏设置原则根据公路交通安全设施设计规范（JTGD81-2017）6.3.1桥梁护栏和栏杆设置应遵循下列原则：1.各等级公路桥梁必须设置路侧护栏。2、高速公路、作为次要干线的一级公路桥梁必须设置中央分隔带护栏，作为主要集散的一级公路桥梁应设置中央分隔带护栏。3、设计速度小于或等于60kmh的公路桥梁设置人行道（自行车道）时，可通过路缘石将人行道（自行车道）和车行道进行
5、分离；设计速度大于60kmh的公路桥梁设置人行道（自行车道）时，应通过桥梁护栏将人行道（自行车道）与车行道进行隔离。4、二级及以上公路小桥、通道、明涵的护栏防护等级宜与相邻的路基护栏相同。5、因桥梁线形、桥梁高度（30m）、交通量、车辆构成、运行速度或其他不利现场条件等因素易造成更严重碰撞后果的路段，经综合论证,可在表6.3.2的基础上提高1个或以上等级。其中，跨越大型饮用水水源一级保护区和高速铁路的桥梁以及特大悬索桥、斜拉桥等缆索承重桥梁，防护等级宜采用八（HA）级。表6.3.2桥梁护栏防护等级的选取六、桥梁防撞护栏街接设计1、不同防护等级或不同结构形式的防撞护栏之间连接时，应进行过渡段设计
6、，防撞护栏过渡段的防护等级不应低于所连接防撞护栏中较低的防护等级；2、当桥梁防撞护栏与路基防撞护栏的结构形式不同时，应进行过技段设计。相邻路基未设护栏时，桥梁防撞护栏应进行端部处理。3、与隧道洞口位置衔接的路基段或桥梁段防撞护栏应进行过渡段设计.七、桥梁防撞护栏验算防撞护栏的构造和强度计算，详见公路交通安全设施设计细则附录D,桥梁护栏构件设计方法。八、设置于公路桥梁上的护栏代号由构造型式代号、防撞等级代号、埋设条件代号三部分组成，各种代号规定如下：(1)构造型式代号Bp一一梁柱式护栏RcW钢筋混凝土墙式护栏Cm一一组合式护栏(2)防撞等级代号B路侧B级A路侧A级SB路侧SB级SA路侧SA级SS路侧SS级Am中央分隔带Am级SBm中央分隔带SBm级SAm中央分隔带SAm级(3)埋设条件代号B埋设于混凝土中Fp桥梁护栏通过法兰盘与桥面板连接(4)标注方法通式A-A-AA-构造型式代号A防撞等级代号A埋设条件代号示例Rcw-SABRcw钢筋混凝土墙式护栏SA防撞SA级B埋设于混凝土中护栏端部及过渡处理的代号规定如下：ATl路侧上游端头：ATl-I为外展地锚式;AT1-2为外展圆头式AT2路侧下游圆形端头BT波形梁护栏与混凝土护栏过渡结构段:BT-I为端部翼墙式;BT-2为搭接式CT一一中央分隔带护栏开口端部结构DT护栏三角端端部结构ET一一紧急电话处护栏端部结构FT隧道洞口处端部结构
