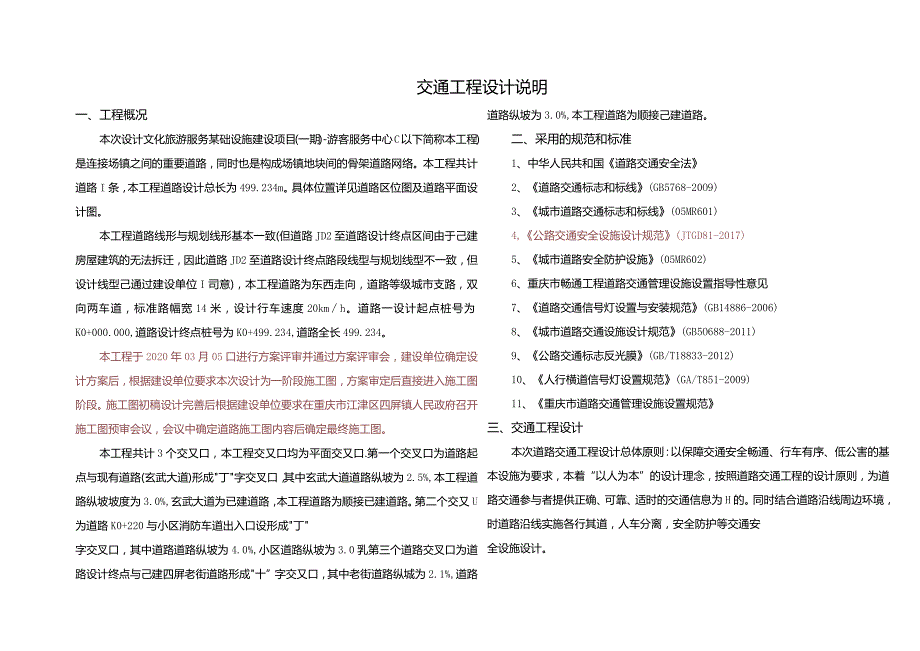

1、交通工程设计说明一、工程概况本次设计文化旅游服务某础设施建设项目(一期)-游客服务中心C以下简称本工程)是连接场镇之间的重要道路，同时也是构成场镇地块间的骨架道路网络。本工程共计道路I条，本工程道路设计总长为499.234m。具体位置详见道路区位图及道路平面设计图。本工程道路线形与规划线形基本一致(但道路JD2至道路设计终点区间由于己建房屋建筑的无法拆迁，因此道路JD2至道路设计终点路段线型与规划线型不一致，但设计线型己通过建设单位I司意)，本工程道路为东西走向，道路等级城市支路，双向两车道，标准路幅宽14米，设计行车速度20kmh。道路一设计起点桩号为K0+000.000,道路设计终点桩号为
2、K0+499.234,道路全长499.234。本工程于2020年03月05口进行方案评审并通过方案评审会，建设单位确定设计方案后，根据建设单位要求本次设计为一阶段施工图，方案审定后直接进入施工图阶段。施工图初稿设计完善后根据建设单位要求在重庆市江津区四屏镇人民政府召开施工图预审会议，会议中确定道路施工图内容后确定最终施工图。本工程共计3个交又口，本工程交又口均为平面交又口.第一个交叉口为道路起点与现有道路(玄武大道)形成丁字交叉口，其中玄武大道道路纵坡为2.5%,本工程道路纵坡坡度为3.0%,玄武大道为已建道路，本工程道路为顺接已建道路。第二个交又U为道路K0+220与小区消防车道出入口设形成
3、丁字交叉口，其中道路道路纵坡为4.0%,小区道路纵坡为3.0乳第三个道路交叉口为道路设计终点与己建四屏老街道路形成十”字交又口，其中老街道路纵城为2.1%,道路道路纵坡为3.0%,本工程道路为顺接己建道路。二、采用的规范和标准1、中华人民共和国道路交通安全法2、道路交通标志和标线(GB5768-20O9)3、城市道路交通标志和标线(05MR601)4,公路交通安全设施设计规范(JTGD81-2017)5、城市道路安全防护设施(05MR602)6、重庆市畅通工程道路交通管理设施设置指导性意见7、道路交通信号灯设置与安装规范(GB14886-2006)8、城市道路交通设施设计规范(GB5O688-

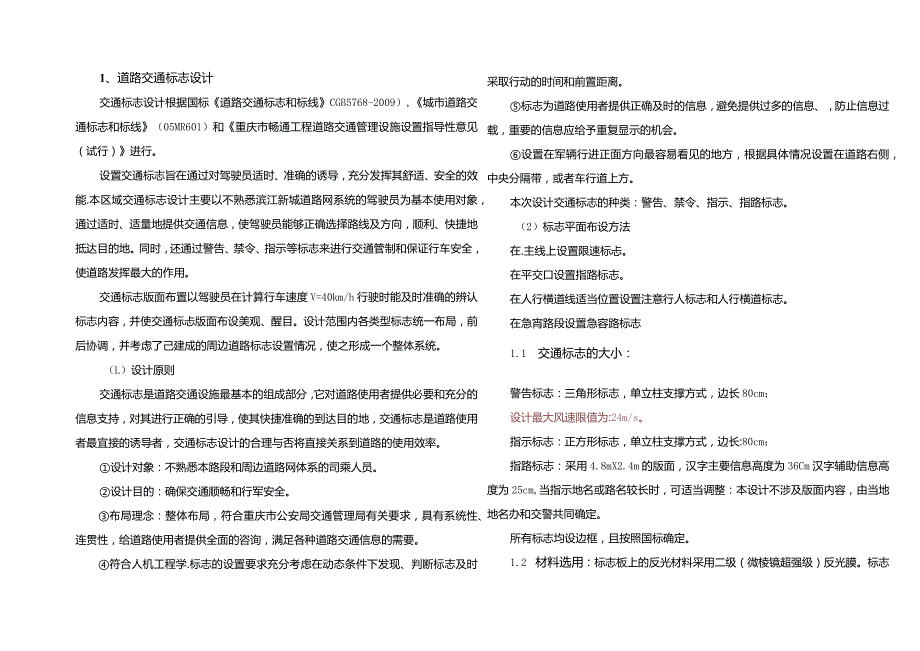

4、2011)9、公路交通标志反光膜(GB/T18833-2012)10、人行横道信号灯设置规范(GA/T851-2009)11、重庆市道路交通管理设施设置规范三、交通工程设计本次道路交通工程设计总体原则：以保障交通安全畅通、行车有序、低公害的基本设施为要求，本着“以人为本”的设计理念，按照道路交通工程的设计原则，为道路交通参与者提供正确、可靠、适时的交通信息为H的。同时结合道路沿线周边环境，时道路沿线实施各行其道，人车分离，安全防护等交通安全设施设计。1、道路交通标志设计交通标志设计根据国标道路交通标志和标线CGB5768-2009）,城市道路交通标志和标线（05MR601）和重庆市畅通工程道路
5、交通管理设施设置指导性意见（试行）进行。设置交通标志旨在通过对驾驶员适时、准确的诱导，充分发挥其舒适、安全的效能.本区域交通标志设计主要以不熟悉滨江新城道路网系统的驾驶员为基本使用对象，通过适时、适量地提供交通信息，使驾驶员能够正确选择路线及方向，顺利、快捷地抵达目的地。同时，还通过警告、禁令、指示等标志来进行交通管制和保证行车安全，使道路发挥最大的作用。交通标志版面布置以驾驶员在计算行车速度V=40km/h行驶时能及时准确的辨认标志内容，并使交通标忐版面布设美观、醒目。设计范围内各类型标志统一布局，前后协调，并考虑了己建成的周边道路标志设置情况，使之形成一个整体系统。（L）设计原则交通标志是
6、道路交通设施最基本的组成部分，它对道路使用者提供必要和充分的信息支持，对其进行正确的引导，使其快捷准确的到达目的地，交通标志是道路使用者最宜接的诱导者，交通标志设计的合理与否将直接关系到道路的使用效率。设计对象：不熟悉本路段和周边道路网体系的司乘人员。设计目的：确保交通顺畅和行军安全。布局理念：整体布局，符合重庆市公安局交通管理局有关要求，具有系统性、连贯性，给道路使用者提供全面的咨询，满足各种道路交通信息的需要。符合人机工程学.标志的设置要求充分考虑在动态条件下发现、判断标志及时采取行动的时间和前置距离。标志为道路使用者提供正确及时的信息，避免提供过多的信息、，防止信息过载，重要的信息应给予
7、重复显示的机会。设置在军辆行进正面方向最容易看见的地方，根据具体情况设置在道路右侧，中央分隔带，或者车行道上方。本次设计交通标志的种类：警告、禁令、指示、指路标志。（2）标志平面布设方法在.主线上设置限速标忐。在平交口设置指路标志。在人行横道线适当位置设置注意行人标志和人行横道标志。在急宵路段设置急容路标志1.1 交通标志的大小：警告标志：三角形标志，单立柱支撑方式，边长80cm；设计最大风速限值为:24m/s。指示标志：正方形标志，单立柱支撑方式，边长:80cm；指路标志：采用4.8mX2.4m的版面，汉字主要信息高度为36Cm汉字辅助信息高度为25cm,当指示地名或路名较长时，可适当调整：

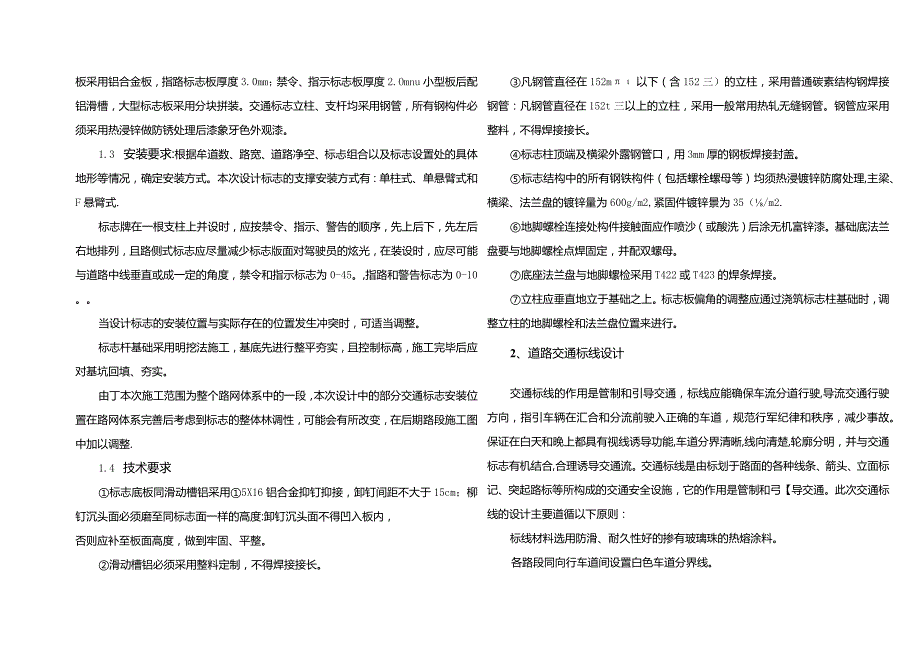

8、本设计不涉及版面内容，由当地地名办和交警共同确定。所有标志均设边框，且按照国标确定。1.2 材料选用：标志板上的反光材料采用二级（微棱镜超强级）反光膜。标志板采用铝合金板，指路标志板厚度3.0mm；禁令、指示标志板厚度2.Omnu小型板后配铝滑槽，大型标志板采用分块拼装。交通标志立柱、支杆均采用钢管，所有钢构件必须采用热浸锌做防锈处理后漆象牙色外观漆。1.3 安装要求:根据牟道数、路宽、道路净空、标忐组合以及标志设置处的具体地形等情况，确定安装方式。本次设计标志的支撑安装方式有：单柱式、单悬臂式和F悬臂式.标志牌在一根支柱上并设时，应按禁令、指示、警告的顺序，先上后下，先左后右地排列，且路侧式
9、标志应尽量减少标志版面对驾驶员的炫光，在装设时，应尽可能与道路中线垂直或成一定的角度，禁令和指示标志为0-45。,指路和警告标志为0-10。当设计标志的安装位置与实际存在的位置发生冲突时，可适当调整。标志杆基础采用明挖法施工，基底先进行整平夯实，且控制标高，施工完毕后应对基坑回填、夯实。由丁本次施工范围为整个路网体系中的一段，本次设计中的部分交通标志安装位置在路网体系完善后考虑到标志的整体林调性，可能会有所改变，在后期路段施工图中加以调整.1.4 技术要求标志底板同滑动槽铝采用5X16铝合金抑钉抑接，卸钉间距不大于15cm；柳钉沉头面必须磨至同标志面一样的高度:卸钉沉头面不得凹入板内，否则应补
10、至板面高度，做到牢固、平整。滑动槽铝必须采用整料定制，不得焊接接长。凡钢管直径在152m以下（含152三）的立柱，采用普通碳素结构钢焊接钢管：凡钢管直径在152t三以上的立柱，采用一般常用热轧无缝钢管。钢管应采用整料，不得焊接接长。标志柱顶端及横梁外露钢管口，用3mm厚的钢板焊接封盖。标志结构中的所有钢铁构件（包括螺栓螺母等）均须热浸镀锌防腐处理,主梁、横梁、法兰盘的镀锌量为600g/m2,紧固件镀锌景为35（/m2.地脚螺栓连接处构件接触面应作喷沙（或酸洗）后涂无机富锌漆。基础底法兰盘要与地脚螺栓点焊固定，并配双螺母。底座法兰盘与地脚螺检采用T422或T423的焊条焊接。立柱应垂直地立于基础
11、之上。标志板偏角的调整应通过浇筑标志柱基础时，调整立柱的地脚螺栓和法兰盘位置来进行。2、道路交通标线设计交通标线的作用是管制和引导交通，标线应能确保车流分道行驶,导流交通行驶方向，指引车辆在汇合和分流前驶入正确的车道，规范行军纪律和秩序，减少事故。保证在白天和晚上都具有视线诱导功能,车道分界清晰,线向清楚,轮廓分明，并与交通标志有机结合,合理诱导交通流。交通标线是由标划于路面的各种线条、箭头、立面标记、突起路标等所构成的交通安全设施，它的作用是管制和弓【导交通。此次交通标线的设计主要道循以下原则：标线材料选用防滑、耐久性好的掺有玻璃珠的热熔涂料。各路段同向行车道间设置白色车道分界线。道路两侧及
12、非机隔离带两侧设置白色边殊线.道路中心位置设置双黄线。在铁路桥桥墩上设置立面标记。总体设计方案:（D本次道路交通标线设计原则：中心线采用线宽15CIII的黄色标线。在需要诱导车辆前的合适位置设置地面导向箭头，箭头长3m。路口停止线距离人行横道的距离为2.Om,停止线宽20Cm导线长30%（2）标线的施工要求及注意事项标线材料应符合部标道路标线涂料（GA298）的规定。所有标线材料均采用热熔型反光涂料。标线喷涂前应清洁路面，不得有起灰现象.普通热熔标线的厚度为2.00.2mm,涂料中应混合占总重量I就23朋的玻璃微珠，在喷涂时，普通热熔标线表面还应均撒0.35Kg/m2的玻璃微珠，减速震动标线表
13、面还应均撒0.5Kg/m2的玻璃澈珠。标线的濒色及形状应符合道路交通标志和标线（GB57682009）的规定和设计要求.车道边缘线不应侵占行车道宽度。施工时，环境温度不得低于10。划标线之前，要根据设计图纸要求并结合道路平曲线要素、匝道曲线要素等实地放线，以保证标线位置精确、线形顺畅。5mm,长度偏差50m,横向偏位30mm。喷涂后边缘无明显毛边，顺直平滑。地面文字标记应按照道路交通标志和标线（GB5768-2009）第4.16款设置。人行横道宽度大于16米，应按规范在交又口行人过街处设置行人二次过街停留处（路口宽度大于16m）,井在行人二次过街停留处两端路嫁石涂黄黑相间反光漆。人行道预告标志
