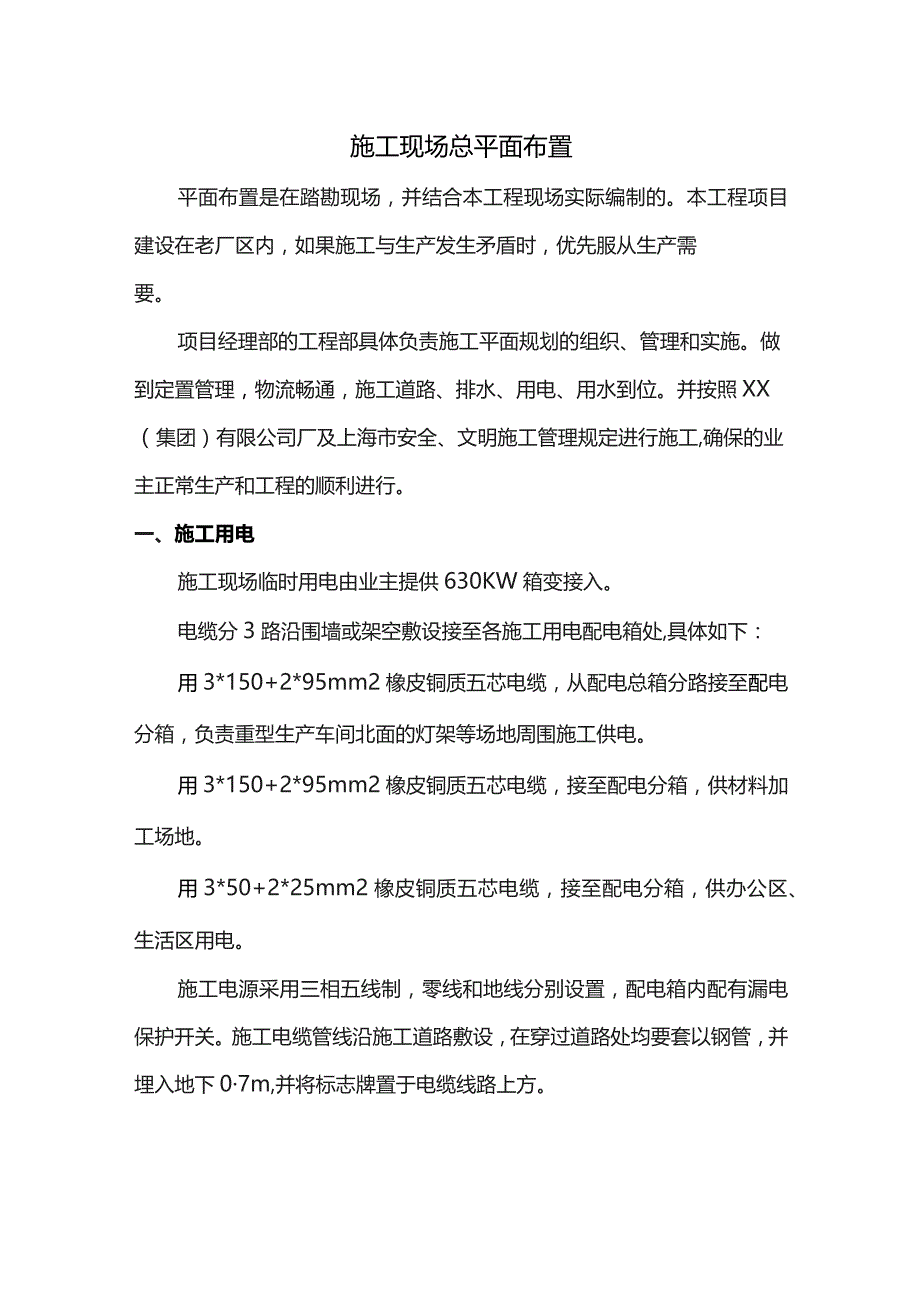

1、施工现场总平面布置平面布置是在踏勘现场,并结合本工程现场实际编制的。本工程项目建设在老厂区内,如果施工与生产发生矛盾时,优先服从生产需要。项目经理部的工程部具体负责施工平面规划的组织、管理和实施。做到定置管理,物流畅通,施工道路、排水、用电、用水到位。并按照XX(集团)有限公司厂及上海市安全、文明施工管理规定进行施工,确保的业主正常生产和工程的顺利进行。一、施工用电施工现场临时用电由业主提供630KW箱变接入。电缆分3路沿围墙或架空敷设接至各施工用电配电箱处,具体如下:用3*150+2*95mm2橡皮铜质五芯电缆,从配电总箱分路接至配电分箱,负责重型生产车间北面的灯架等场地周围施工供电。用3*

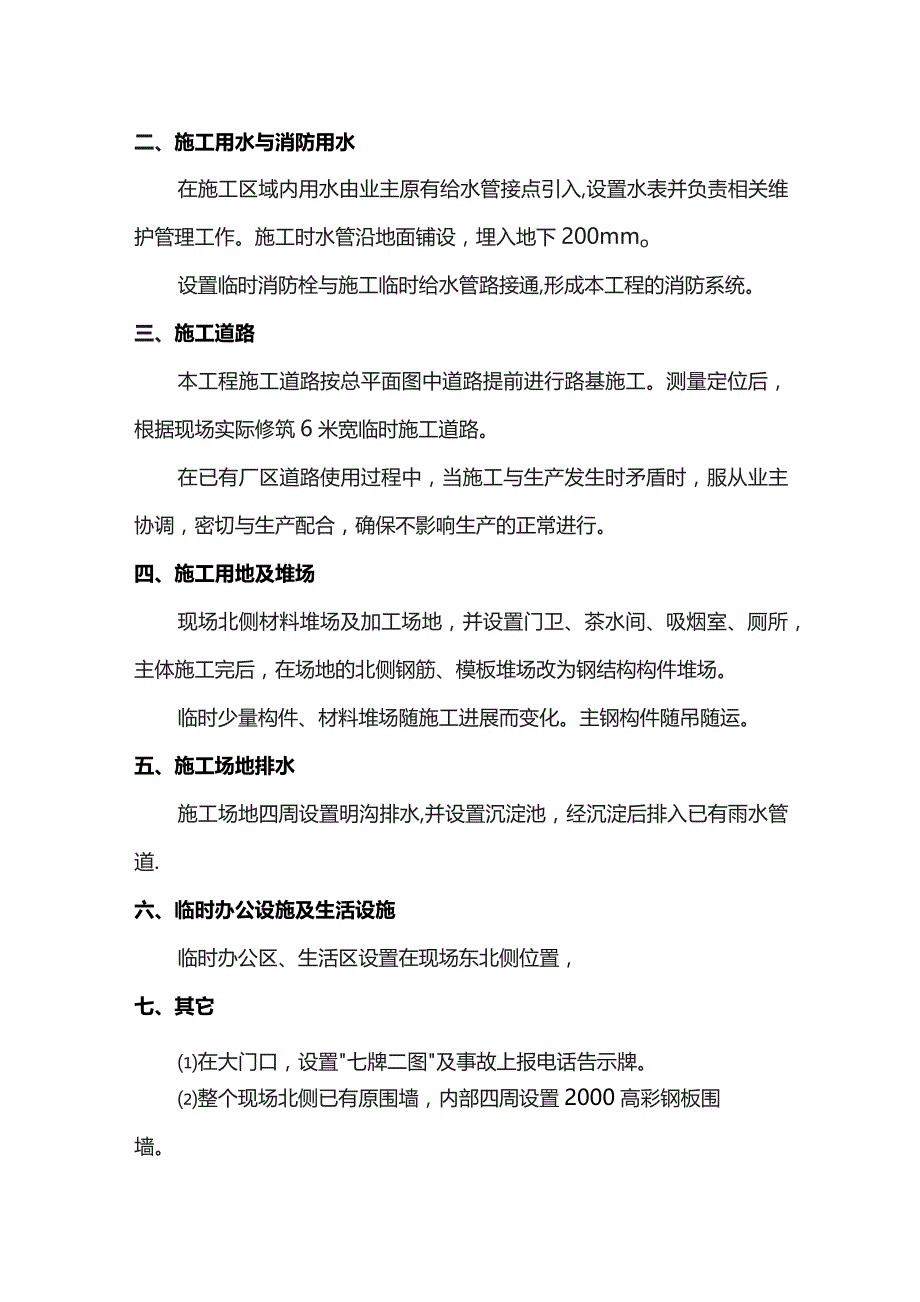

2、150+2*95mm2橡皮铜质五芯电缆,接至配电分箱,供材料加工场地。用3*50+2*25mm2橡皮铜质五芯电缆,接至配电分箱,供办公区、生活区用电。施工电源采用三相五线制,零线和地线分别设置,配电箱内配有漏电保护开关。施工电缆管线沿施工道路敷设,在穿过道路处均要套以钢管,并埋入地下07m,并将标志牌置于电缆线路上方。二、施工用水与消防用水在施工区域内用水由业主原有给水管接点引入,设置水表并负责相关维护管理工作。施工时水管沿地面铺设,埋入地下200mmo设置临时消防栓与施工临时给水管路接通,形成本工程的消防系统。三、施工道路本工程施工道路按总平面图中道路提前进行路基施工。测量定位后,根据现场实

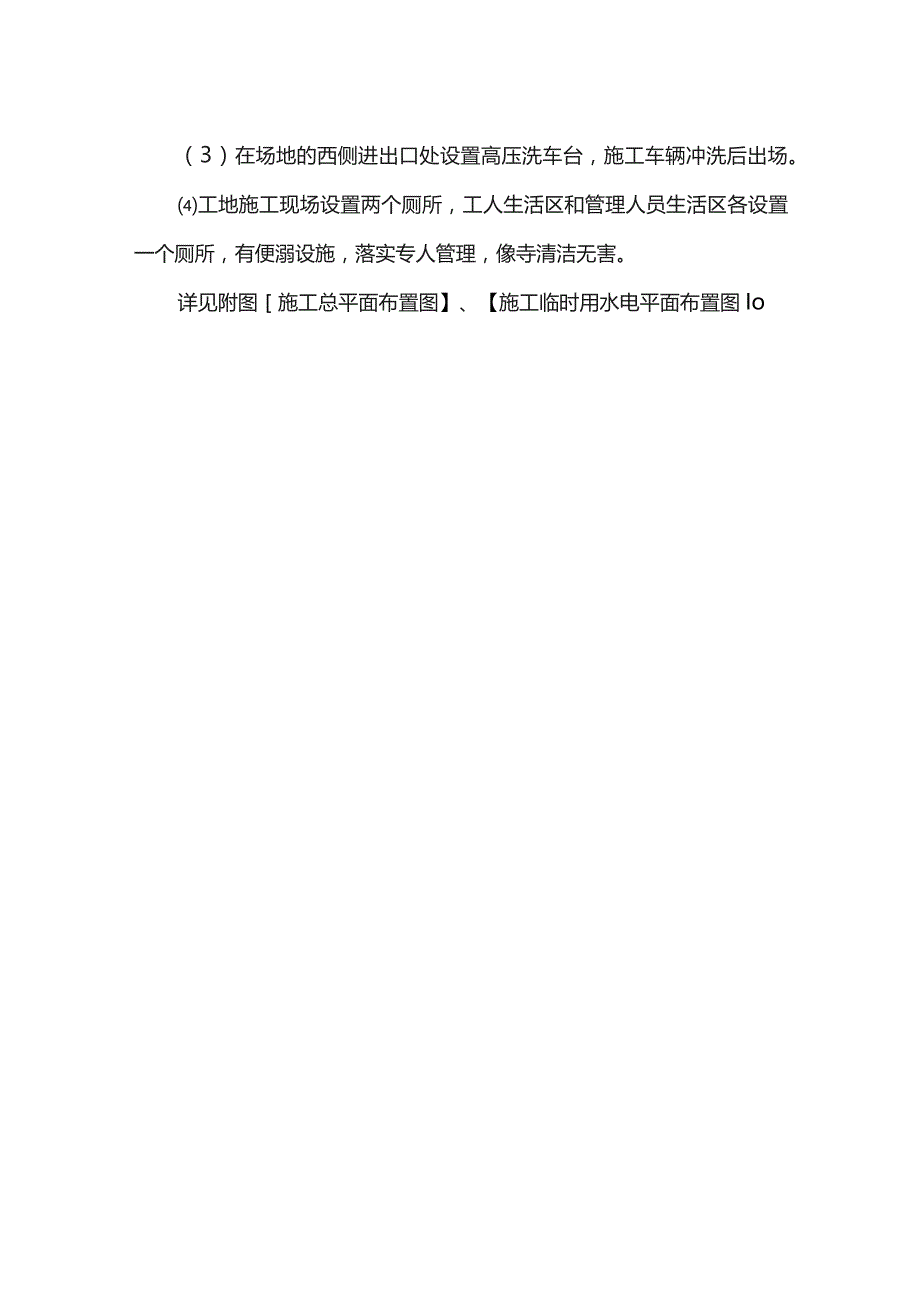

3、际修筑6米宽临时施工道路。在已有厂区道路使用过程中,当施工与生产发生时矛盾时,服从业主协调,密切与生产配合,确保不影响生产的正常进行。四、施工用地及堆场现场北侧材料堆场及加工场地,并设置门卫、茶水间、吸烟室、厕所,主体施工完后,在场地的北侧钢筋、模板堆场改为钢结构构件堆场。临时少量构件、材料堆场随施工进展而变化。主钢构件随吊随运。五、施工场地排水施工场地四周设置明沟排水,并设置沉淀池,经沉淀后排入已有雨水管道.六、临时办公设施及生活设施临时办公区、生活区设置在现场东北侧位置,七、其它在大门口,设置七牌二图及事故上报电话告示牌。整个现场北侧已有原围墙,内部四周设置2000高彩钢板围墙。(3)在场地的西侧进出口处设置高压洗车台,施工车辆冲洗后出场。工地施工现场设置两个厕所,工人生活区和管理人员生活区各设置一个厕所,有便溺设施,落实专人管理,像寺清洁无害。详见附图施工总平面布置图】、【施工临时用水电平面布置图Io
