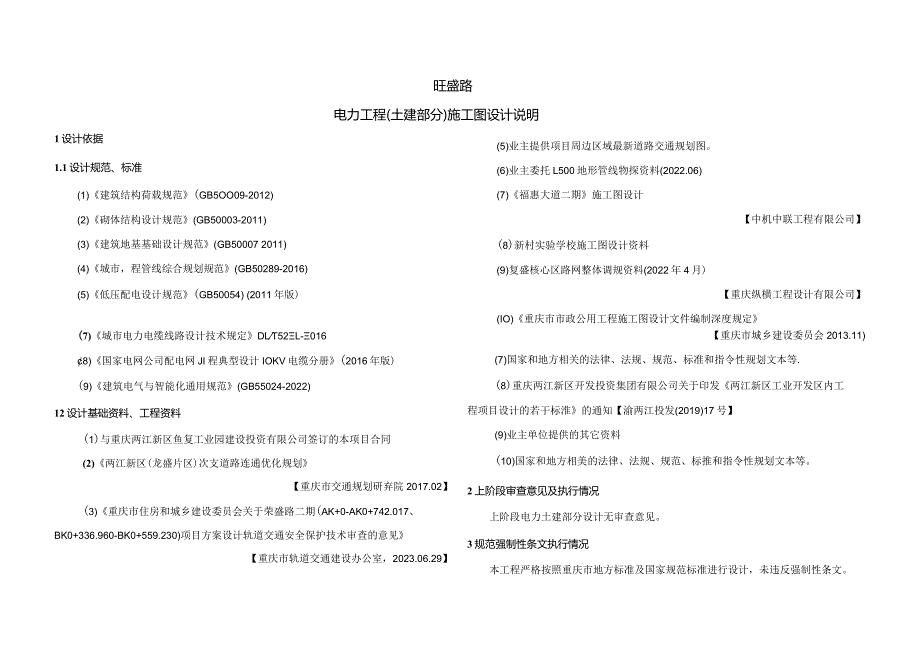

1、1设计依据1.1设计规范、标准(1)建筑结构荷载规范(GB5OO09-2012)(2)砌体结构设计规范(GB50003-2011)(3)建筑地基基础设计规范(GB50007 2011)(4)城市,程管线综合规划规范(GB50289-2016)(5)低压配电设计规范(GB50054) (2011年版)(6)电力工程电缆设计标准GR50217-2018旺盛路电力工程(土建部分)施工图设计说明(5)业主提供项目周边区域最新道路交通规划图。(6)业主委托L500地形管线物探资料(2022.06)(7)福惠大道二期施工图设计【中机中联工程有限公司】(8)新村实验学校施工图设计资料(9)复盛核心区路网整体

2、调规资料(2022年4月)【重庆纵横工程设计有限公司】(IO)重庆市市政公用工程施工图设计文件编制深度规定(7)城市电力电缆线路设计技术规定DLT52L-0168)国家电网公司配电网JI程典型设计IOKV电缆分册(2016年版)(9)建筑电气与智能化通用规范(GB55024-2022)12设计基础资料、工程资料(1)与重庆两江新区鱼复工业园建设投资有限公司签订的本项目合同(2)两江新区(龙盛片区)次支道路连通优化规划【重庆市交通规划研弃院2017.02】(3)重庆市住房和城乡建设委员会关于荣盛路二期(AK+0-AK0+742.017、BK0+336.960-BK0+559.230)项目方案设计

3、轨道交通安全保护技术审查的意见【重庆市轨道交通建设办公室,2023.06.29】【重庆市城乡建设委员会2013.11)(7)国家和地方相关的法律、法规、规范、标准和指令性规划文本等.(8)重庆两江新区开发投资集团有限公司关于印发两江新区工业开发区内工程项目设计的若干标淮的通知【渝两江投发(2019)17号】(9)业主单位提供的其它资料(10)国家和地方相美的法律、法规、规范、标推和指令性规划文本等。2上阶段审查意见及执行情况上阶段电力土建部分设计无审查意见。3规范强制性条文执行情况本工程严格按照重庆市地方标准及国家规范标准进行设计,未违反强制性条文。(4)业主提供项目周边区域最新用地规划图;4

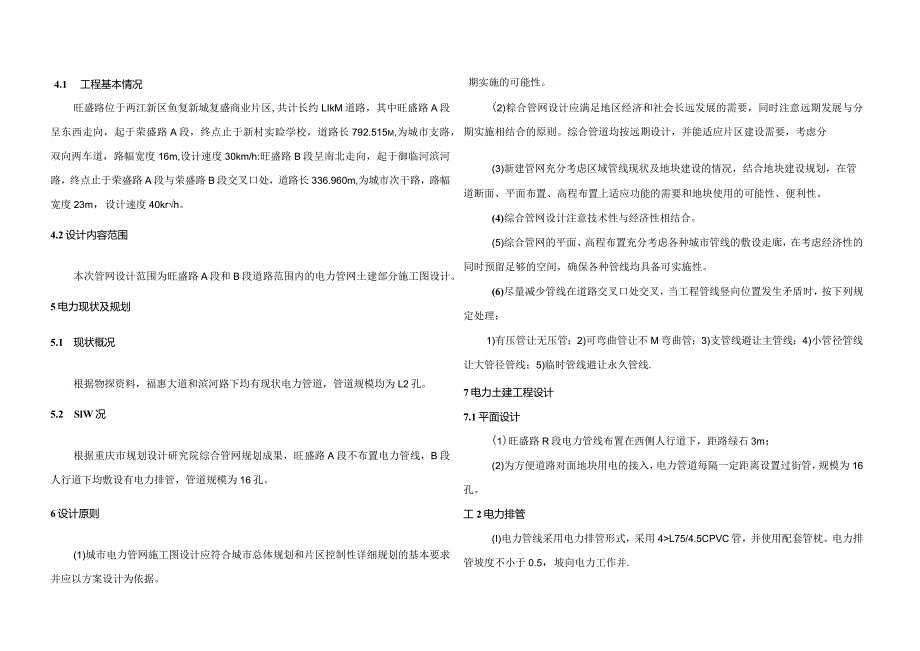

4、工程概况期实施的可能性。4.1 工程基本情况旺盛路位于两江新区鱼复新城复盛商业片区,共计长约LIkM道路,其中旺盛路A段呈东西走向,起于荣盛路A段,终点止于新村实睑学校,道路长792.515m,为城市支路,双向两车道,路幅宽度16m,设计速度30km/h:旺盛路B段呈南北走向,起于御临河滨河路,终点止于荣盛路A段与荣盛路B段交叉口处,道路长336.960m,为城市次干路,路幅宽度23m,设计速度40krh。4.2设计内容范围本次管网设计范围为旺盛路A段和B段道路范围内的电力管网土建部分施工图设计。5电力现状及规划5.1 现状概况根据物探资料,福惠大道和滨河路下均有现状电力管道,管道规模均为L2

5、孔。5.2 SlW况根据重庆市规划设计研究院综合管网规划成果,旺盛路A段不布置电力管线,B段人行道下均敷设有电力排管,管道规模为16孔。6设计原则(1)城市电力管网施工图设计应符合城市总体规划和片区控制性详细规划的基本要求并应以方案设计为依据。(2)粽合管网设计应满足地区经济和社会长远发展的需要,同时注意远期发展与分期实施相结合的原则。综合管道均按远期设计,并能适应片区建设需要,考虑分(3)新建管网充分考虑区域管线现状及地块建设的情况,结合地块建设规划,在管道断面、平面布置、高程布置上适应功能的需要和地块使用的可能性、便利性。(4)综合管网设计注意技术性与经济性相结合。(5)综合管网的平面、高

6、程布置充分考虑各种城市管线的敷设走廊,在考虑经济性的同时预留足够的空间,确保各种管线均具备可实施性。(6)尽量减少管线在道路交叉口处交叉,当工程管线竖向位置发生矛盾时,按下列规定处理:1)有压管让无压管;2)可弯曲管让不M弯曲管;3)支管线避让主管线;4)小管径管线让大管径管线;5)临时管线避让永久管线.7电力土建工程设计7.1平面设计(1)旺盛路R段电力管线布置在西侧人行道下,距路绿石3m;(2)为方便道路对面地块用电的接入,电力管道每隔一定距离设置过街管,规模为16孔。工2电力排管(I)电力管线采用电力排管形式,采用4L75/4.5CPVC管,并使用配套管枕。电力排管坡度不小于0.5,坡向

7、电力工作并.(2)电力排管在人行道F覆土(管顶至路面)不小于0.5m,电缆排管过街管顶距路面不小于LOm。(3)本次设计电力排管与雨水及给水管线在同侧。根据规范要求,电力排管与雨水管线和给水管线最小水平净距均为O.5m,与建筑物的最小水平净距为0.6rno本次设计满足该要求。73工作井(1)电力排管均应参照国家电网公司配电网工程典型设计IOKV电缆分册(2016年版)的大样图进行施工,并设计了过街井的大样图,施工中应根据现场的具体情况选择不同的过街管道做法。(2)在电缆通道每一个转角和分支处设置电缆走向指示铸,直跳段每30米设置电缆走向指示祷:(3)沿电力排管外侧全线通氏敷设一根50x5热镀锌

8、接地扁钢,接地扁钢在首端、末端、分支处及每隔30米电力井处做重复接地,接地级采用L50*5角钢.要求接地电阻不大丁10欧姆,若大TTO欧如L则应增加接地极所有金属材料均采用热镀锌防腐。(4)每座电力工作井外侧设一组(3根)长2.5m的L5O5热镀锌角钢作接地体,在工作井四周均匀接地.电力工作井外侧的3根接地体的埋设要求:接地体埋深不应小于0,6米,水平接地体距离不宜小于5米,,(5)安装在电力工作井内的金属构件采用.60x6热镀锌扁钢与接地体连接,要求接地电阻不大于10欧姆。本工程的接地所用扁钢、角钢应采用热镀锌工艺,以放畿受腐蚀速度.(6)电力工作井两侧的排管孔口应封堵。(7)电缆盖板应路径

9、走廊清晰、表面光洁。(8)每座电力工作井的底板应设置一根H0PVC排水管与就近的雨水井相连:如果就近的雨水井底高于电缆井底,在电缆管下用11OPVC排水管与低处电缆井连通便于排出电缆井内积水,排水管道坡度按3%安装。(9)工作井的设置原则:A.每50m左右布设一座电力工作井。过街处、转角处和高差变化处布设一座电力工作井,以便电缆的穿入和抽出。当有电缆中间接头时,人孔井的尺寸还需考虑中间接头的安装和检修方便;B.电力排管直线井采用3.0xl.3xl.5钢筋混凝土盖板开启式(断面编号:E-1-10),三通井采用6.0x13x1.5钢筋混凝土盖板开启式(断面编号:E-3-4),四通井采用6.0x(1

10、.3/13)1.5钢筋混凝土盖板开启式(断面编号:E-4-4),具体详见材料表图集编号;(10)电力工作井均按照设计手册国家电网公司配电网工程典型设计IOKV电缆分册(2016年版)进行施工。7.4现状电力井改造根据物操资料,本次设计道BSB段和福惠大道交叉口处有一座电力井,道路改造后位于车行道下.本次设计拟对其进行改造.现状电力井改造具体做法为:在现状电力井的井壁外侧新做一座电力井,尺寸暂按36m22mxl5m计(具体应以现场实际为准)。井魄采用30cm厚C30现浇钢筋混凌土,钢筋直径为16mm,间距为15CmS盖板采用30Cm厚C30现槌钢筋温凝土,钢筋直餐为20mm,间距为IOCIi1.

11、并将井盖更换为童型井盖.8管线旖工8.1 管道放践本工程电力排管放线均按管线节点坐标表严格放线,检查井坐标点为主线管道轴线投影与检查井横轴线交点.8.2 沟槽开挖管线沟槽开挖边坡应有一定的坡度以保证施工安至。沟槽开挖边坡最陡值根据不同上质按1:01.5控制(详见管道断面图),如果现场条件不允许,必须采取加支撑等措施。对于填方地段,须在填方进行至管顶标高IQm之上后方可开挖管道沟槽,填方应按道路路基要求进行。83地基处理管线地基承载力不小于0.2MPal沟槽在填方地段或沟槽超挖的,管道基础以下必须分层夯实回填,密实度不小于90%,当检查井位于车行道下时,应在检查井四周采用砂石回填,回填宽度不宜小

12、于40cm。8.4 沟槽回填管线沟槽同填必须在混凝土及砂浆达到80%以上设计强度后方国进行。同填要求分层压实、对称均匀回填,密实度不小于90%,当检查井位于车行道下时,应在检查井四周采用砂石回填,回填宽度不宜小于40cm.回填材料采用沟槽开挖的土石方就近回填,但回填料的粒径不得大于0m;在道路范围内,压实度应达到道路路基密实度要求.管区(沟槽底至管顶以上LOm范围内)禁止采用推土机等大型机械进行回填.管顶严禁使用重锤夯实.85房置耍求图中未尽事宜,应参照国家有关施工验收规范执行。9施工注意事项(1)本次设计电力排管为16孔。施工前电力公司确认断面分配,施工中请各电力管线单位参与中间验收和竣工验

13、收。(2)施工过程中如果发现电力管线与其他市政管线发生冲突,请及时通知设计单位,(3)对于电力过街支管端头SE入边坡坡脚的电力工作井,若施工现场实施不起,可先预留支管端头至距离人行道蹈边石外05mt,并对端头进行封堵,特后期道格周围平场之后再实施电力工作井.(4)使用建筑垃圾资源化再生产品替代用应不少于30%.(5)在隧道、沟、浅槽、竖井、夹层等封闭式电麴通道中,不得布置款力管道,产禁有可燃气体或可燃液体的管道穿越.(6)室外埋地敷设的电力线图、控制线缆和智能化线爆不应平行布置在地下管道的正上方或正下方.在缆蹄转角、分支处以及变更敷设方式处,应设电箱人(手)孔井,电趣人(手)孔井不应设在建筑物

14、散水内.10主耍工程量表KAKASt序号项目名称单位数量规格19孔电力排管m70CPVC167/8高压红泥管2直通工作井座4详国网图集E-I-IO3热镀锌接地角钢组4L50X52.5m4热镀锌接地扁钢m7750X55UPVC排水管m6075(按每井15m考虑)6挖方m3332土石比与道路一致7填方m3301土石比与道路一致8钢筋网片m70详大样图旺盛路B段序号项目名称单位数量规格24孔电力排管m32CPVC167/8高压红泥管216孔电力排管m295CPVC167/8高压红泥管312孔电力排管m26CPVCI67/8高压红泥管4直通工作井座6详国网图集El-105三通工作井座5详国网图集E-3-46热镀锌接地角钢组11L50X52.5m7热镀锌接地扁钢m38850X58UPVC排水管m16575(按每井15m考虑)9挖方m32069土石比与道路一致10填方m31839土石比与道路一致Il现状1.5m1.2m电缆沟m46拆除12钢筋网片m164洋大样图13现状电力井座I加高加固并更换型井蔬14现状12孔电力排管m36拆除注。以上工程,仅作为预算参考,实际发生量以施工现场核实为准.
