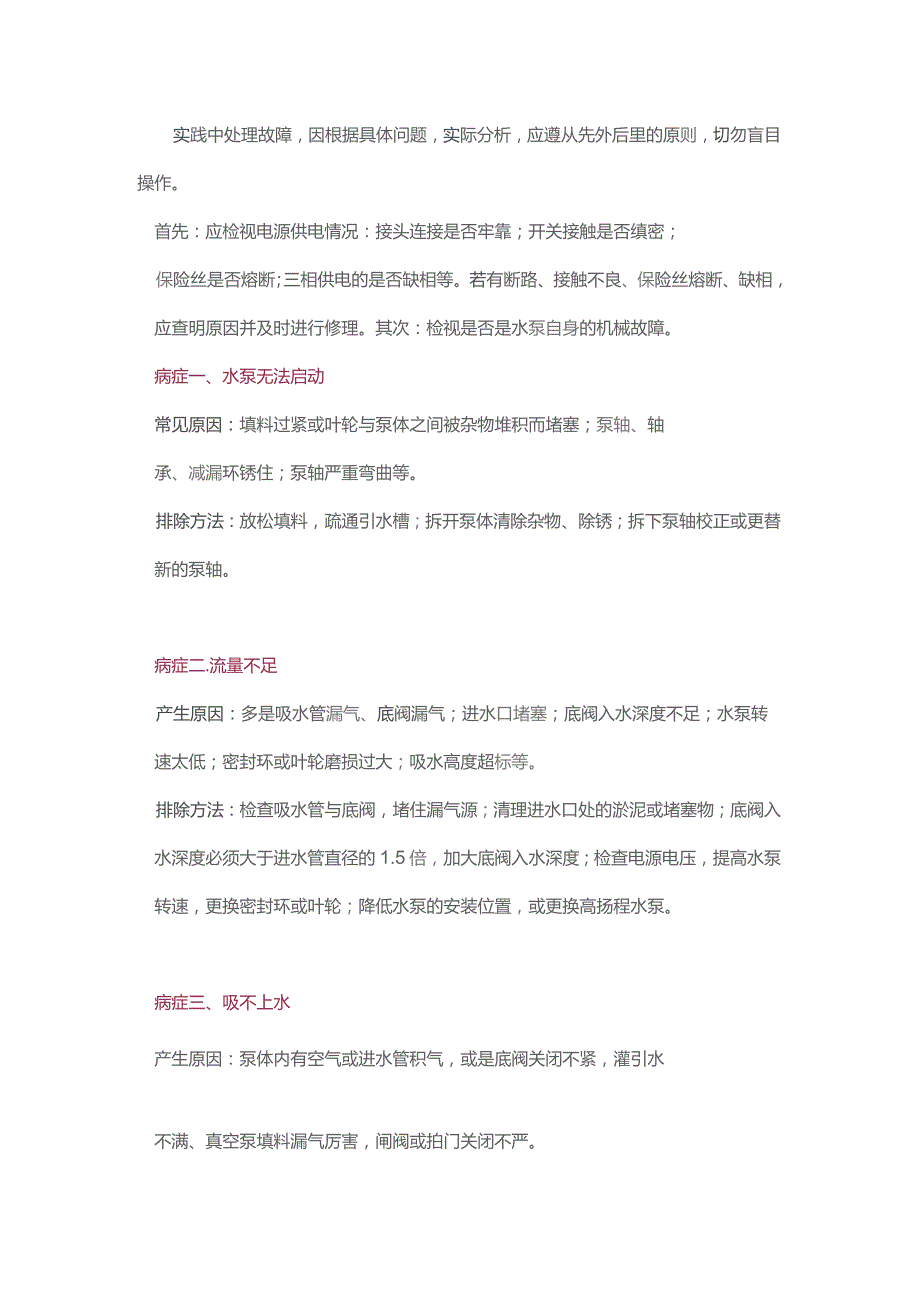

机械设备培训之水泵维修大全.docx_第1页
第1页 / 共14页

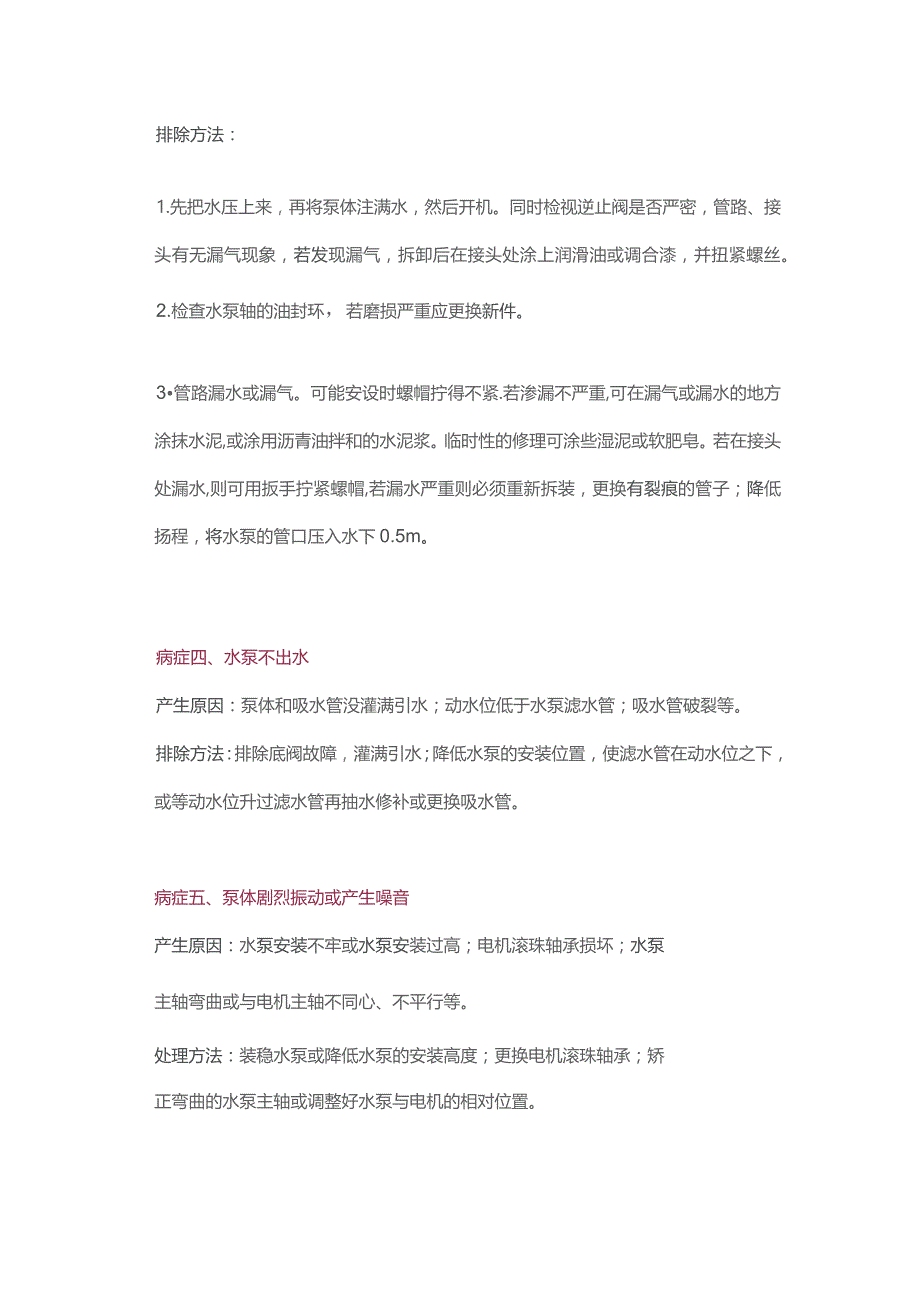

机械设备培训之水泵维修大全.docx_第2页
第2页 / 共14页

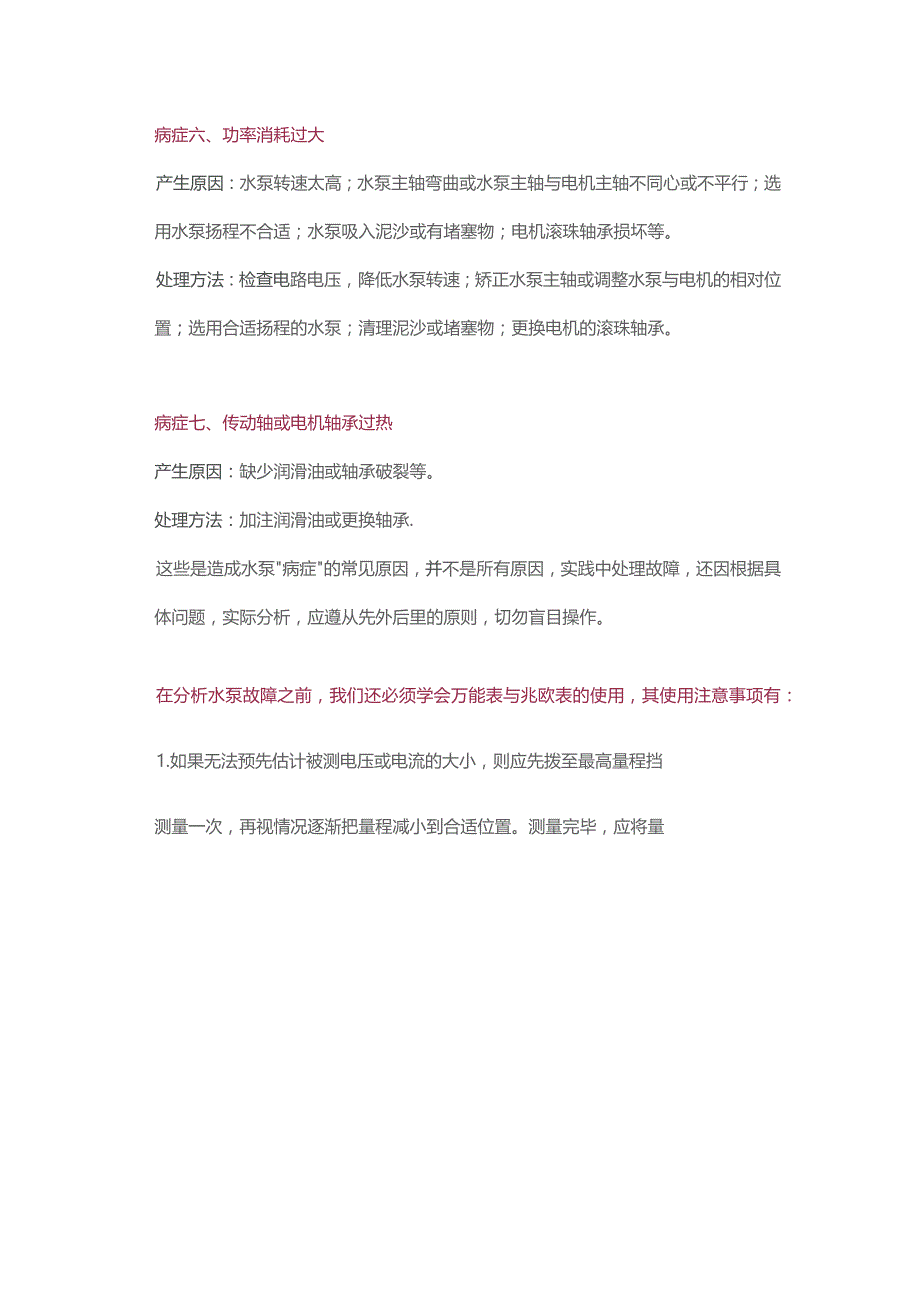

机械设备培训之水泵维修大全.docx_第3页
第3页 / 共14页
机械设备培训之水泵维修大全.docx_第4页
第4页 / 共14页
机械设备培训之水泵维修大全.docx_第5页
第5页 / 共14页
机械设备培训之水泵维修大全.docx_第6页
第6页 / 共14页
机械设备培训之水泵维修大全.docx_第7页
第7页 / 共14页
机械设备培训之水泵维修大全.docx_第8页
第8页 / 共14页
机械设备培训之水泵维修大全.docx_第9页
第9页 / 共14页
机械设备培训之水泵维修大全.docx_第10页
第10页 / 共14页
亲,该文档总共14页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《机械设备培训之水泵维修大全.docx》由会员分享,可在线阅读,更多相关《机械设备培训之水泵维修大全.docx(14页珍藏版)》请在第壹文秘上搜索。

1、实践中处理故障,因根据具体问题,实际分析,应遵从先外后里的原则,切勿盲目操作。首先:应检视电源供电情况:接头连接是否牢靠;开关接触是否缜密;保险丝是否熔断;三相供电的是否缺相等。若有断路、接触不良、保险丝熔断、缺相,应查明原因并及时进行修理。其次:检视是否是水泵自身的机械故障。病症一、水泵无法启动常见原因:填料过紧或叶轮与泵体之间被杂物堆积而堵塞;泵轴、轴承、减漏环锈住;泵轴严重弯曲等。排除方法:放松填料,疏通引水槽;拆开泵体清除杂物、除锈;拆下泵轴校正或更替新的泵轴。病症二.流量不足产生原因:多是吸水管漏气、底阀漏气;进水口堵塞;底阀入水深度不足;水泵转速太低;密封环或叶轮磨损过大;吸水高度

2、超标等。排除方法:检查吸水管与底阀,堵住漏气源;清理进水口处的淤泥或堵塞物;底阀入水深度必须大于进水管直径的1.5倍,加大底阀入水深度;检查电源电压,提高水泵转速,更换密封环或叶轮;降低水泵的安装位置,或更换高扬程水泵。病症三、吸不上水产生原因:泵体内有空气或进水管积气,或是底阀关闭不紧,灌引水不满、真空泵填料漏气厉害,闸阀或拍门关闭不严。排除方法:1.先把水压上来,再将泵体注满水,然后开机。同时检视逆止阀是否严密,管路、接头有无漏气现象,若发现漏气,拆卸后在接头处涂上润滑油或调合漆,并扭紧螺丝。2.检查水泵轴的油封环,若磨损严重应更换新件。3管路漏水或漏气。可能安设时螺帽拧得不紧.若渗漏不严

3、重,可在漏气或漏水的地方涂抹水泥,或涂用沥青油拌和的水泥浆。临时性的修理可涂些湿泥或软肥皂。若在接头处漏水,则可用扳手拧紧螺帽,若漏水严重则必须重新拆装,更换有裂痕的管子;降低扬程,将水泵的管口压入水下0.5m。病症四、水泵不出水产生原因:泵体和吸水管没灌满引水;动水位低于水泵滤水管;吸水管破裂等。排除方法:排除底阀故障,灌满引水;降低水泵的安装位置,使滤水管在动水位之下,或等动水位升过滤水管再抽水修补或更换吸水管。病症五、泵体剧烈振动或产生噪音产生原因:水泵安装不牢或水泵安装过高;电机滚珠轴承损坏;水泵主轴弯曲或与电机主轴不同心、不平行等。处理方法:装稳水泵或降低水泵的安装高度;更换电机滚珠

4、轴承;矫正弯曲的水泵主轴或调整好水泵与电机的相对位置。病症六、功率消耗过大产生原因:水泵转速太高;水泵主轴弯曲或水泵主轴与电机主轴不同心或不平行;选用水泵扬程不合适;水泵吸入泥沙或有堵塞物;电机滚珠轴承损坏等。处理方法:检查电路电压,降低水泵转速;矫正水泵主轴或调整水泵与电机的相对位置;选用合适扬程的水泵;清理泥沙或堵塞物;更换电机的滚珠轴承。病症七、传动轴或电机轴承过热产生原因:缺少润滑油或轴承破裂等。处理方法:加注润滑油或更换轴承.这些是造成水泵病症的常见原因,并不是所有原因,实践中处理故障,还因根据具体问题,实际分析,应遵从先外后里的原则,切勿盲目操作。在分析水泵故障之前,我们还必须学会

5、万能表与兆欧表的使用,其使用注意事项有:1.如果无法预先估计被测电压或电流的大小,则应先拨至最高量程挡测量一次,再视情况逐渐把量程减小到合适位置。测量完毕,应将量程开关拨到最高电压挡,并关闭电源。2、测量电压时,应将数字万用表与被测电路并联;测电流时应与被测电路串联,测直流量时不必考虑正、负极性。3、误用交流电压挡去测量直流电压,或者误用直流电压挡去测量交流电压时,显示屏将显示000,或低位上的数字出现跳动。4、禁止在测量高电压(220V以上)或大电流(0.5A以上)时换量程,以防止产生电弧,烧毁开关触点。5、当显示BATT或LOWBAT时,表示电池电压低于工作电压。问题一:水泵工作时电机过载

6、一般电机都有一个额定的运行功率,称之为额定功率,单位为瓦特(W)或千瓦(kW)。如果在某种情况下,使电机的实际运行功率超过水泵的配套额定功率,则这种情况称为电机过载。电机过载有以下几种表现形式:1、电机发热量过大;2、电机转速下降,甚至下降达到转速为零,表现为电机不转动;3、电机有嗡嗡的低鸣声,同时伴有较大的振动;4、电机负载剧烈变化,会出现电机转速忽高忽低的情况。问题原因及解决方法一览序号产生原因解决方案A电泵流量过大,使用扬程过低(针对如QDX)在出水口增加阀门,减少流量,提高扬程B电泵流量过小,使用扬程过高(如QY100-6-3)降低使用扬程,或另行选泵C管道漏水导致扬程降低如QDX系列

7、产品重新安装管道或更换管道D清水泵在含泥沙等杂物的介质中运行选择污水泵E叶轮卡死清理异物FGH轴承损坏卡死供电距离过远,没有加粗 电缆超低/高电压运转机械密封损坏更换轴承加粗供电电缆选取电压较高/低时段运行电泵更换机械密封KL电源接线错相(三相反接)潜水泵电机露出水面运转电机扫膛重新接线按说明要求将水泵浸没在水中查明具体原因再作处理问题二:水泵运转时三相电机缺相三相电机在运转时必须由三根电缆线提供驱动电源,才能达到三相平衡运转;如果由两根电源线提供电源也能够运转,但运转时间加长会导致电机因缺相烧毁电机。判别电机缺相方法:1.采用万能表测量三根电源线的电压,是否一相没压降;2、查看三根电源线内的

8、铜丝,是否其中两根电源线发黑,一根电源线的铜丝没有发黑保持原样;3、打开电机腔,一般情况下三相电机的两相会烧毁另一相保持原样。问题原因及解决方法一览序号产生原因解决方案A某相电缆线接线触电松动重新接线电源自身缺相,如某相保B险丝烧坏检查电源,更换保险丝C二相电源不平衡检查电源,找出原因D某相电缆线没有接重新接线E电缆线破损导致一相漏电更换电缆线问题三:水泵电机突然电源跳闸如果所配套的电源保护器与水泵电机是吻合的,在正常情况下,保护器是不会跳闸的。保护器跳闸的主要原因有:1.水泵电机过载;2、水泵电机温升过高;3、水泵电机运转电流过大;4、水泵所配套的电源电压过高.问题原因及解决方法一览序号产生

9、原因解决方案A 电机过载B 电源电压过高/低C 电机缺相D 漏电E 绝缘电阻过低F 电源短路G 保护器不配套或老化问题四:水泵电机进水了在一般情况下,水泵电机是不允许进水的有以下几种情况:参考电机过载部分参考电机过载部分参考电机缺相部分参考电机漏电部分更换水泵检查电源,重新安装电源更换保护器(水浸泵例外)。电机进水1、防水电缆破损进水;2、水泵电机电源线接线没有密封好进水;3、水泵电机进线处密封结构损坏进水;4、水泵机械密封损坏进水;5、水泵0型密封圈损坏进水;6、密封处螺栓没有拧紧导致电机进水;7、水泵零件损坏渗水。问题原因及解决方法一览序号产生原因解决方案ABCDEFG更换电缆采用防水胶带

10、包扎更换密封件或电缆更换机械密封更换水泵零件重新拧紧螺栓更换。型密封圈防水电缆破损电源线接线没有密封好电机进线处密封结构损坏机械密封损坏水泵零件损坏维修时螺栓没有拧紧水泵O型密封圈损坏问题五:水泵电机有漏电在一般情况下,水泵电机是不会漏电的,但在以下几种情况下电机会漏电:1.防水电缆破损漏电;2、水泵电机电源线接线处没有密封好漏电;3、水泵电机进水漏电;4、水泵电机烧毁后漏电;5、绝缘电阻过低导致漏电。为保证水泵在电机漏电情况下的人身财产安全,必须正确安装水泵的接地,同时最好安装漏电开关。问题原因及解决方法一览序号产生原因解决方案A 防水电缆破损B电源线接线处没有密封好C 电机进水D 电机烧毁

11、E电机绝缘电阻过低更换电缆采用防水胶带包扎参考电机进水部分更换电机绕组更换水泵问题六:水泵电机不能启动水泵电机会不启动(不转动或转速过低)一般出自以下原因:1、水泵漏电;2、所配套的电源电压过低;3、水泵叶轮因异物卡死;4、轴承损坏卡死;5、电机超负荷运行(过载);6、三相水泵三相电源反接;7、三相电机缺相;8、电机扫膛;9、电容器损坏、接反、容量过小。问题原因及解决方法一览序号产生原因解决方案ABCDEFGHIJK水泵漏电配套的电源电压过低电机超负荷运行水泵叶轮因异物卡死轴承损坏卡死三相水泵三相电源反接三相电机缺相电机扫膛电容器损坏电容器接反电容器容量过小参考电机漏电部分参考电机过载部分参考电机过载部分清理异物更换轴承重新接线参考电机缺相部分查明具体原因再做处理更换电容器重新接线按要求更换配套的电容器
