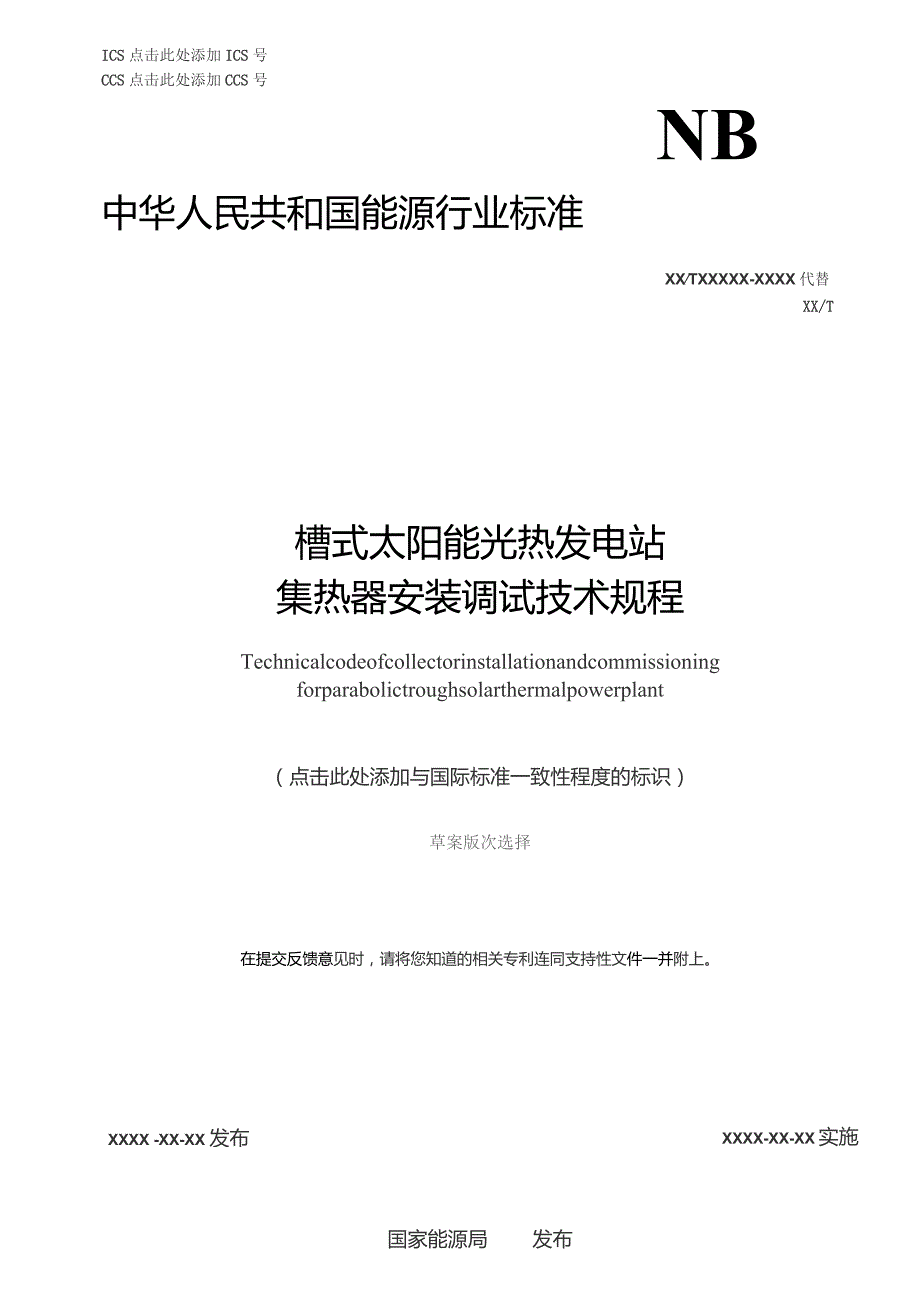

1、ICS点击此处添加ICS号CCS点击此处添加CCS号NB中华人民共和国能源行业标准XXTXXXXX-XXXX代替XX/T槽式太阳能光热发电站集热器安装调试技术规程Technicalcodeofcollectorinstallationandcommissioningforparabolictroughsolarthermalpowerplant（点击此处添加与国际标准一致性程度的标识）草案版次选择在提交反馈意见时，请将您知道的相关专利连同支持性文件一并附上。XXXX -XX-XX 发布XXXX-XX-XX实施国家能源局发布目次前言II1范围12!iQlj弓I-文f*+S*+*+.*+-.*+*

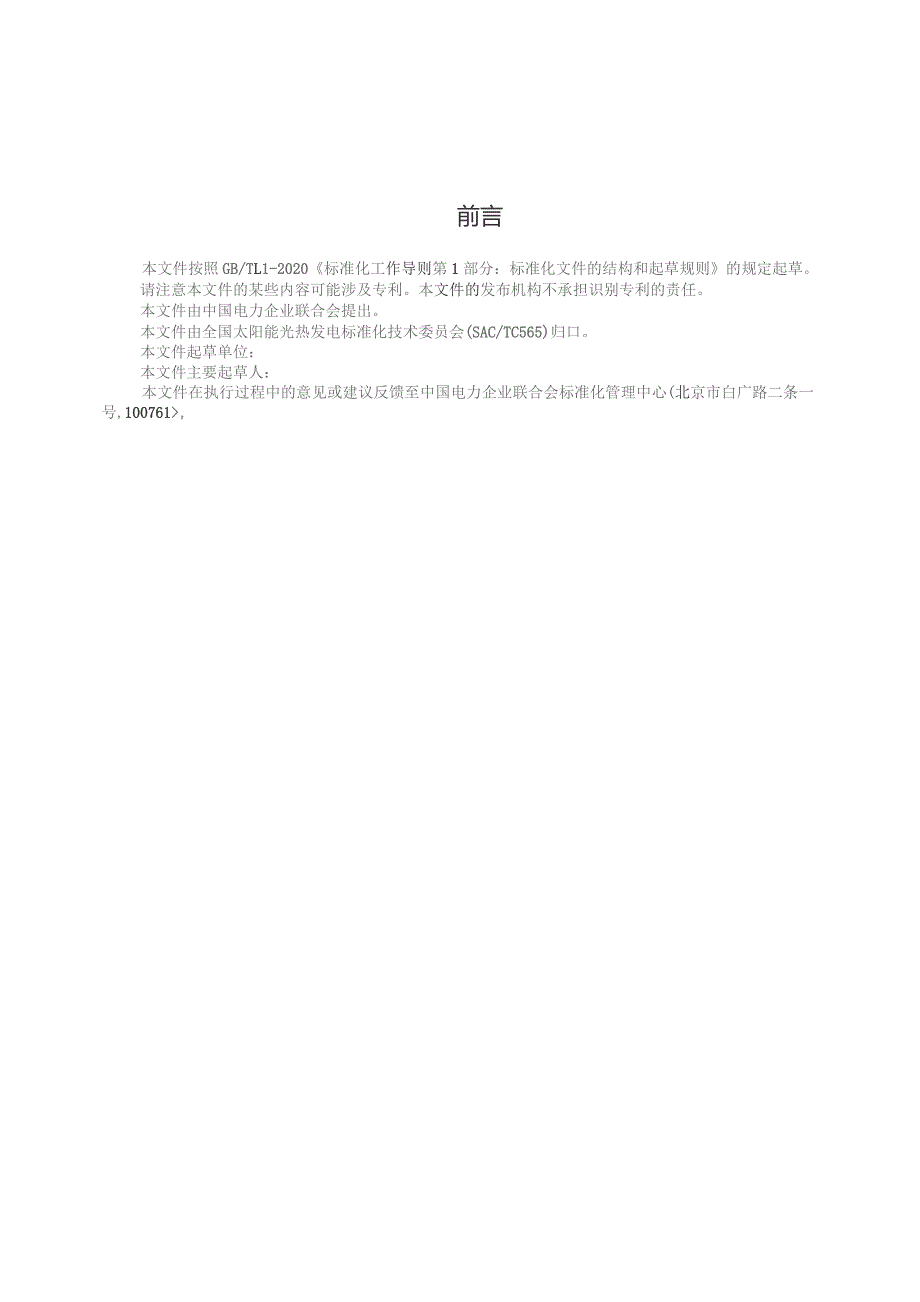

2、,.+*+,.+-+-.+,-+*,.+*13术语和定义14总体要求15 Z*+w*a*+m*+*a*+*+*&*+*.+*+*+16 调试3前言本文件按照GB/TL1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国电力企业联合会提出。本文件由全国太阳能光热发电标准化技术委员会(SAC/TC565)归口。本文件起草单位：本文件主要起草人：本文件在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心(北京市白广路二条一号,100761,槽式太阳能光热发电站集热器安装调试技术规程1
3、范围本文件规定了槽式太阳能光热发电站集热器安装和调试的技术要求。本文件适用于槽式太阳能光热发电站集热器的安装调试，其他供热类槽式集热器的安装调试可参考本文件执行.2规范性引用文件文件。GB 26164GB 26860GB/T 40104GB/T 51396 DL 5190.1 DIJT 5210, 5 NB/T 47014下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注H期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本电业安全工作规程电力安全工作规程太阳能光热发电站术语槽式太阳能光热发电站设计标准电力建设施工技术规
4、范电力建设施工质量验收规程承压设备焊接工艺评定3术语和定义GB/T40104和GB/T51396界定的术语和定义适用于本文件。4总体要求41集热器安装前应完成土建工程验收,应制定集热器安装技术规范和作业指导书,集热器相关设备、材料进场验收应合格，集热器安装调试时的环境条件应符合安装技术规范要求。45集热器安装调试人员应掌握集热器相关技术要求和安全规定。A1集热器安装调试时使用的计量器具及检测仪器应经过检定、校准、核查合格，并在检定、校准、核查有效期内，精度满足安装技术规范要求。A4集热器安装前应建立现场质量管理体系，并具备健全的质量管理制度和安装质量标准。A集热器安装应按照立柱-集热器单元-集
5、热管的顺序进行。在每-步安装工序完成后，应进行质量检查。4A集热器安装完成后，应对集热器跟踪驱动装置、就地控制装置、集热器本体等设备进行调试，相关措施应按GB26164和GB26860的规定执行。47集热器安装调试过程中应及时、准确、完整的记录各项数据，记录表格参见附录A。5安装S1安装准备5.1.1 集热器安装前，应根据安装技术规范和作业指导书对安装人员进行技术和安全交底。5.1.2 驱动立柱安装前应完成预组装，将跟踪驱动装置、就地控制装置、倾角传感器等安装于驱动立柱，安装质量应符合安装技术规范要求。5.1.3 集热器单元组装完成后应进行面形质量检测，面形误差应符合安装技术规范要求。5.1.
6、4 立柱、集热器单元、集热管在运输和安装过程中应采取有效的防碰撞措施。5.1.5 立柱安装前，应按设计要求对基础中心线、标高、方向、水平、螺栓间距等进行复查，对有缺陷的部位应处理至符合设计要求后才能安装。立柱安装应在基础混凝土强度达到设计值的80%以上进行。5.1.6 集热器单元安装前，应检查轴承座安装偏差是否符合安装技术规范要求。5.1.7 集热管安装前，应根据安装技术规范完成集热管预制组焊，应采用专用焊接工装以保证焊接后的集热管同轴度符合安装技术规范要求预制组焊的集热管应在集热器单元安装完成后安装于集热器。&：立柱安装5. 2.1立柱安装，宜按照驱动立柱-端部立柱-中间立柱的顺序进行。6.
7、 2.2立柱安装时，应先将立柱与基础地脚螺栓连接的螺栓及下垫片调至预定标高7. 2.3立柱找正完成后，应按设计规定力矩紧固，螺栓穿入方向应符合安装技术规范要求，螺栓紧固应按对称顺序实施。8. 2.4立柱安装完成后，应按下列要求进行质量检查：1）驱动立柱、中间立柱、端部立柱的安装偏差应符合安装技术规范要求，无要求时应符合附录B的规定。2）集热器有坡度设计时应检查立柱的倾斜角度是否符合安装技术规范要求。3）驱动立柱安装完成后，应在无负载情况下进行动作测试，检查跟踪驱动装置、就地控制装置运行是否正常，验证相关功能是否正常实现。44集热器单元安装9. 3.1集热器单元安装应符合下列要求：1）集热器单元
8、安装应从驱动立柱开始向两侧进行。2）集热器单元安装时，应检查集热器单元随动轴与轴承座间隙是否均匀，满足安装技术规范要求时方可紧固轴承螺栓，紧固螺栓应满足设计规定力矩要求。3）现场风速超过安全作业风速时，应停止集热器单元安装并将集热器旋转至贮存位置。5. 3.2集热器单元校准应符合下列要求：D单一集热器阵列中的集热器单元全部初步固定后，应根据安装技术规范校准集热器单元。2）单一集热器阵列中的集热器单元校准应连续进行。3）集热器单元校准前，应根据安装技术规范完成倾角传感器校准。4）集热器单元校准应从连接驱动立柱的集热器单元开始向两侧进行。5）集热器单元校准应在小于设计规定风速的条件下完成。6. 3
9、.3集热器单元安装完成后，应检查集热器单元的安装偏差是否符合安装技术规范要求，无要求时应符合附录B的规定。E4集热管安装7. 4.1集热管焊接应按照NB/T47014进行焊接工艺评定，编制焊接工艺（作业）指导书。8. 4.2集热管焊接的质量验收工作按照DL/T5210.5的规定执行。9. 4.3集热管安装中不应采用出现真空嘴破损、真空泄露、波纹管损坏等缺陷的集热管。10. 4.4集热管安装应从驱动立柱开始向两侧依次进行，安装过程中应保持集热管保护罩完整并在反射镜上覆盖保护膜。11. 4.5集热管现场安装时，应根据安装技术规范要求将集热器旋转到安装角度。5. 4.7集热管间的对口焊缝应均匀放置在
10、卡箍内，误差应符合安装技术规范要求。SA集热器温度传感器安装5.5. 1集热器温度传感器的安装位置、线缆布置等应符合安装技术规范要求。5. 5.2温度传感器应采用铠装分体式结构,安装过程中铠装套管应进行保护以防止灰尘、雨水等进入。6. 5.3温度传感器的测量探头与接线端子盒宜在驱动立柱安装完成后进行安装。4. A集热管间连接处保温安装5. 6.1集热管间连接处应安装保温，应在集热器回路压力试验合格后进行。6. 6.2集热管间连接处保温应具有保护外壳，应避免保温外壳与集热管玻璃接触。K7集热器安装完成检查7. 7.1集热器安装完成后，应对集热器安装情况进行全面检查，检查是否有漏装、错装，以及反射
11、镜破损、集热管破损或真空失效等现象。8. 7.2集热器安装完成后，宜进行光学拦截率检测，集热器光学拦截率应满足安装技术规范要求。6调试9. I调试准备6.1.1 集热器调试前，应按安装技术规范要求完成集热器安装，应编制详细的调试方案。6.1.2 集热器调试前，应确保集热器相关的电源线路、控制线路及传感器通讯接线完毕且正确，相关绝缘、耐压测试均合格.6.1.3集热器调试应在无阳光条件下进行，环境风速应小于集热器运行允许最大风速。6.1.4集热器旋转范围内无物体干涉集热器运行情况。A，集热器调试6.2.1检查倾角传感器、温度传感器显示是否准确。6.2.2就地控制装置调试应包括：检查就地控制装置指令
12、响应是否准确、集热器运行模式（手动、自动）切换是否正常、安全保护功能是否运行正确、跟踪控制精度是否正确等。6.2.3跟踪驱动装置调试应包括：检查跟踪驱动装置的旋转范围、旋转角速度、电机旋转方向、电磁阀连接是否正确、换缸点动作、压力保持能力、偏焦保护动作、安全保护功能是否运行正确。6.2.4集热器旋转应符合下列要求：1）集热器旋转时应观察集热器各部件连接处，应无卡涩、阻碍、变形等缺陷。2）验证集热器旋转应达到设计旋转极限点，误差值应符合安装技术规范要求。3）集热器旋转角速度应符合集热器技术规范要求。附录A资料性)集热器安装调试验收记录表表Aj立柱安装验收记录表工程名称安装单位镜场分区编号集热回路
13、编号仪器名称I仪器编号测量员vi4理论值实测值XYZXYZ123456安装单位：总包单位签章：签章:Fl期：日期：监理单位：建设单位：签章：签章:日期：日期：表A.2集热器安装验收记录表工程名称安装单位镜场分区编号集热回路编号仪器名称I仪器编号测量员I集热器编号理论偏差(nun)实测值(mm)123456安装单位：签章：日期：总包单位：日期：监理单位：签章：日期：建设单位：签章：期：表A.3调试验收记录表工程名称调试单位镜场分区编号集热回路编号集热器编号调试项目检测记录123156调试单位：签章：日期：总包单位：签章：日期：监理单位：签章：日期：建设单位:签章：H期：附录B（资料性）开口5.8
14、-9米的槽式集热器安装质量标准B.1集热器基础质量要求B.1.1集热器基础按DL5190.1基础施工要求执行，还应满足下列要求：a）基础混凝土部分要求外观光滑、表面平整、棱角分明，无裂缝、渗漏、无污染、无余留物。b）基础混凝土试块试验报告及浇注工艺等应符合设计文件要求及质量验收规定。c）集热器基础的位置公差、基础面高度偏差，应符合设计文件要求。d）单列基础沿集热器方向的距离公差：驱动立柱基础中心与其他立柱基础中心的距离公差、单列集热器基础中心的总距离公差，应符合设计文件要求。e）集热器基础中的地脚螺栓在浇制前应除去浮锈，同时地脚螺栓必须对准并定位，浇筑时应保持螺栓固定且满足设计规定的偏差要求。f）集热器基础中心位置公差：单列集热器基础中心的直线度公差，应符合设计文件要求。g）地脚螺栓位置公差：地脚螺栓全长范围内的位置度公差（以单个集热器基础中心为基准点，地脚螺栓中心与基准点的位置度公差）以及地脚螺栓高出基础顶面长度的公差，应符合设计文件要求.h）集热器基础交付验收应具备的技术文件：设备基础的验收记录：混凝
