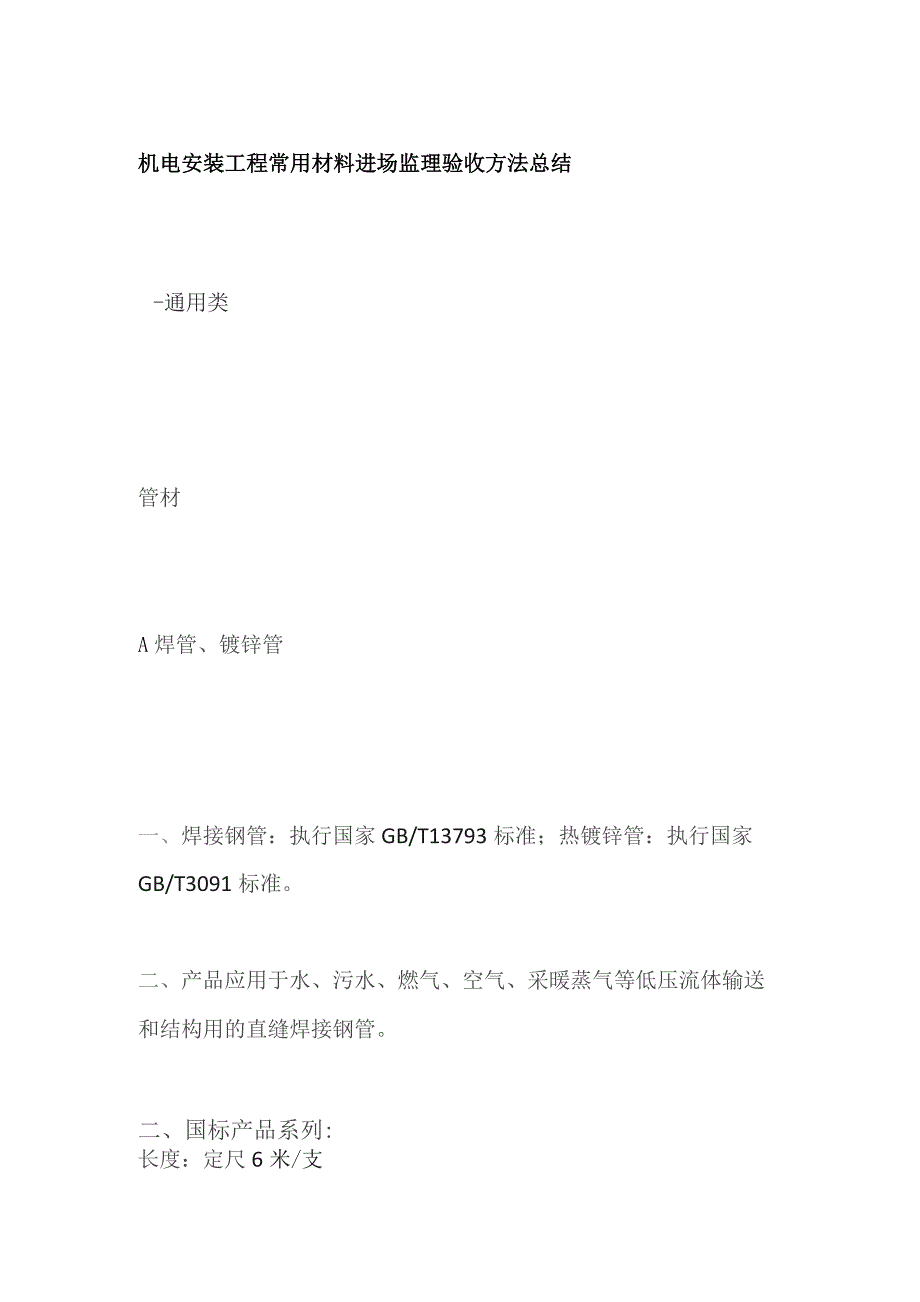

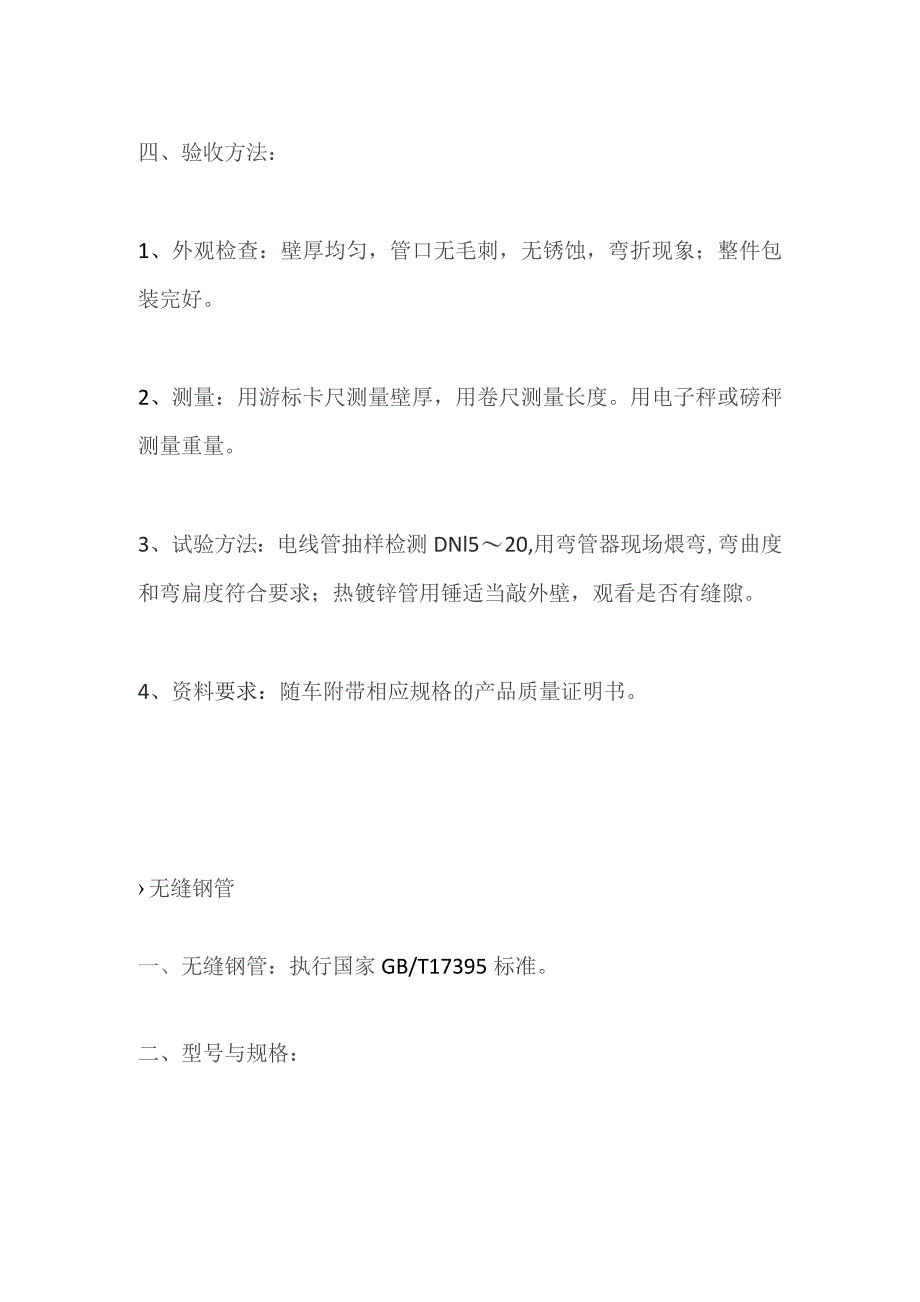

1、机电安装工程常用材料进场监理验收方法总结-通用类管材A焊管、镀锌管一、焊接钢管：执行国家GB/T13793标准；热镀锌管：执行国家GB/T3091标准。二、产品应用于水、污水、燃气、空气、采暖蒸气等低压流体输送和结构用的直缝焊接钢管。二、国标产品系列:长度：定尺6米/支四、验收方法：1、外观检查：壁厚均匀，管口无毛刺，无锈蚀，弯折现象；整件包装完好。2、测量：用游标卡尺测量壁厚，用卷尺测量长度。用电子秤或磅秤测量重量。3、试验方法：电线管抽样检测DNl520,用弯管器现场煨弯,弯曲度和弯扁度符合要求；热镀锌管用锤适当敲外壁，观看是否有缝隙。4、资料要求：随车附带相应规格的产品质量证明书。无缝钢

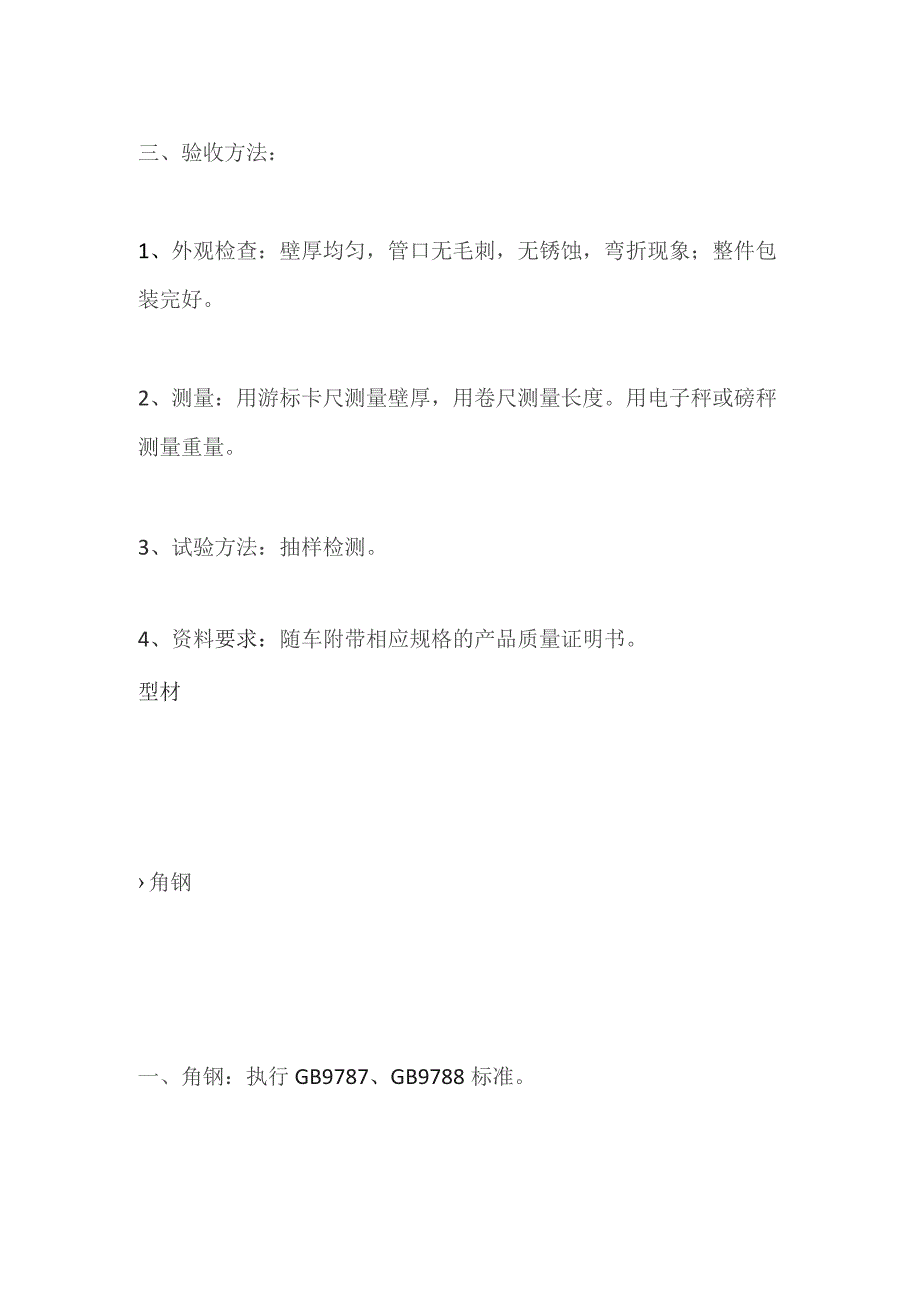

2、管一、无缝钢管：执行国家GB/T17395标准。二、型号与规格：三、验收方法：1、外观检查：壁厚均匀，管口无毛刺，无锈蚀，弯折现象；整件包装完好。2、测量：用游标卡尺测量壁厚，用卷尺测量长度。用电子秤或磅秤测量重量。3、试验方法：抽样检测。4、资料要求：随车附带相应规格的产品质量证明书。型材角钢一、角钢：执行GB9787、GB9788标准。二、型号与规格：等边角钢的通常长度：24号长39m；58号长412m。三、验收方法：1、外观检查：壁厚均匀，管口无毛刺，无锈蚀，弯折现象；整件包装完好。2、测量：用游标卡尺测量壁厚，用卷尺测量长度。用电子秤或磅秤测量重量。3、试验方法：抽样检测。4、资料要求
3、：随车附带相应规格的产品质量证明书。钢板一、钢板：执行国家GB708/GB709标准。二、型号与规格：三、验收方法:2、测量：用游标卡尺测量壁厚，用卷尺测量长度。用电子秤或磅秤测量重量。3、试验方法：抽样检测。4、资料要求：随车附带相应规格的产品质量证明书。A槽钢一、槽钢：执行国家GB/T707标准。二、型号与规格：三、验收方法：1、外观检查：无锈蚀，弯折现象。2、测量：用游标卡尺测量壁厚，用卷尺测量长度。用电子秤或磅秤测量重量。3、试验方法：抽样检测。4、资料要求：随车附带相应规格的产品质量证明书。二电气类主材镀锌扁钢一、镀锌扁钢：执行国家GB/T2518标准。二、规格及偏差定尺长度或倍尺长
4、度的扁钢，其长度允许偏差应符合下列规定:长度46m+50mm长度6m+70mm扁钢的端头应剪切正直，切斜不得大于以下规定：宽度WlOOmm的扁钢，不得大于6mm；宽度10Omm的扁钢，不得大于8mm。三、验收方法：件包装完好。2、测量：用游标卡尺测量壁厚，用卷尺测量长度。用电子秤或磅秤测量重量。3、资料要求：随车附带相应规格的产品质量证明书。APVC管一、PVC管：执行国家GA305标准。二、产品一般是用于管线预埋。三、国标产品系列：刚性PVC管四、验收方法:1、外观检查：导管的内、外壁应平滑，无明显气泡、裂纹及色泽不均等缺陷；内外表面应没有凸棱及类似缺陷；管口边缘应平滑，不损伤电线、电缆的绝
5、缘层；每批标记应标有制造厂名称、商标或其他识别符号，以及型号、外径尺寸、长度、性能标准编号；第一个标记应离管端约50mm,以后每隔Im应在管上重新作标记。整件包装完好。2、测量：用游标卡尺测量壁厚，用卷尺测量长度。3、试验方法:抽样检测DNl6或DN20PVC管,在经受住GB/14823.2中的规定压力、冲击、弯曲试验后，其表面不出现肉眼可见的裂缝及破坏现象。用弯管弹簧试弯，管的弯曲度、弯扁度符合要求。4、资料要求：随车附带相应规格的产品标准要求及检验合格证书。A桥架一、钢制电缆桥架：执行国家QB/T1453和CECS31标准；铝合金电缆桥架：执行国家CECSlO8标准。二、产品是由钢材或铝合
6、金制作的由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用于支承电缆的具有连续的刚性结构系统的总称。三、产品规格和型号：托盘、梯架的直通单件标准长度可分为2、3、4、6m；工程常用的弯通弯曲半径应为70、100、150、200、300、600、900mmo不应使用纯直通型弯通。有孔托盘底部通风孔面积，不宜大于底部总面积的40%。梯架直通横档中心间距和梯架弯通横档1/2长度处的中心间距应均为200300mm,横档宽度应为2050mm。支吊架和立柱、固定托臂的开孔位置或焊接位置，应满足托盘、架梯多层设置时层间中心距为200、250、300、35Omm的要求。各种附件和支吊架在满足相应载荷的条件
7、下，其规格尺寸应配合桥架系列确定。注：不含喷塑或镀锌层的厚度。四、验收方法：1、外观检查：壁厚均匀，无锈蚀，弯折现象；表面涂层均匀、无毛刺、过烧、挂灰、伤痕、局部未镀层（直径2mm以上）等缺陷，不得有影响安装的瘤。螺纹的镀层应光滑，螺栓连接件应能拧入。2、测量：用游标卡尺测量壁厚，用卷尺测量长度。3、试验方法：抽样检测和全检相结合，划线、划格法试验表层不应起皮剥落。4、资料要求：随车附带相应规格的合格证及检测报告。A金属软管一、金属软管：执行国家YB/T5306标准。二、产品适用于电线保护管。三、型号及规格：软管为右旋卷绕。软管长度应不短于3m,每箱允许有两根短尺软管。四、验收方法：黑斑存在，
8、在一米长度范围内允许有不超过三处的下列缺陷(1)长度小于5mm,宽度不大于2mm的翘皮；(2)长度不超过1/3周节的连续起泡。软管节距之间应灵活并有撑力弹性，不允许有阻塞和严重的拉力弹性；管的内外接扣处不允许有裂纹及严重的擦毛现象；软管两端允许有修剪痕迹存在。2、测量：用游标卡尺测量内外径和节距；在软管不变形的情况下，将软管弯成圆圈，用卷尺测量其内圈直径即为自然弯曲直径。4、资料要求：有相应规格的合格证。电线、电缆一、电线、电缆：执行JB/T10491、JBT10438JB/T1O261标准。二、产品适用于电力、通信及相关传输用途。三、型号及规格：四、验收方法:1、外观检查：绝缘表面应平整、色
9、泽均匀；绝缘线芯应用着色绝缘或其他合适的方法进行识别；电缆线上应有制造厂名，产品型号和额定电压的连续标志。所有标志应字迹清楚。2、测量：用游标卡尺测量线芯直径，用50米卷尺测量成盘线的实际长度。3、试验方法：抽样检测。4、资料要求：合格证、3C认证、检验报告齐全。A灯具-、灯具：执行国家GB7000.1、GBlo682标准。二、产品是照明用具。三、灯具按防触电保护型式、防尘、防固体异物和防水等级以及支承面材料分类。四、验收方法：1、外观检查：灯的玻管和荧光粉层不应有影响照明和使用的缺陷；灯头和玻管的连接应牢固；灯的绝缘部件良好，无破损；标志安装正确、牢固、清晰；每只灯应用瓦楞纸套包装。2、测量
10、：采用通用量具或界限量规检查灯的外形尺寸，测直径量具精度不应低于0.1mm,测长度量具精度不应低于0.2mm。3、试验方法：抽样检测，现场测试灯具规格及亮度。4、资料要求：合格证、3C认证、检验报告齐全。A配电箱一、配电箱：执行国家GB725L1标准。二、产品适用于电源电路用。三、配电箱主要分为动力配电箱和照明配电箱。四、验收方法：1、外观检查：配电箱无破损、变形；电气设备元件无缺损。各种标志安装正确、牢固、清晰；铭牌上文字数据正确、清晰、完整；结构设施、镀层、外壳油漆质量完好；紧固件齐全。2、试验方法：全数检查，对照图纸看电气设备元件是否与系统图设计一致。3、资料要求：出厂合格证、检验报告、
11、3C认证书齐全、附件齐全并应有合格证。A母线槽一、母线槽:执行国家JB/T10327、JBT9662JB/T8511、GB7251.2标准。二、产品适用于电源电路用的线槽。三、母线槽主要分为耐火母线槽、密集绝缘母线槽、空气绝缘母线槽等几类。四、验收方法：1、外观检查：母线槽无破损、变形；各种标志安装正确、牢固、清晰；铭牌上文字数据正确、清晰、完整；结构设施、镀层、外壳油漆质量完好；紧固见齐全。2、试验方法：全数检查。4、资料要求：出厂合格证、检验报告、3C认证书齐全。A开关、插座、接线盒一、开关面板、插座面板、接线盒，执行国家JB/T8593标准。二、产品适用于额定电压不超过交流440V,额定
12、电流不大于32A,家用及类似环境用的电器附件。三、型号及规格：金属安装盒壁厚不小于1mm；塑料绝缘安装盒厚度不小于2.5mm,其塑料固定件厚度不小于8mm。四、验收方法：1、外观检查：绝缘、复合材料的面板表面应无气泡、裂纹、缺料、肿胀；无明显的擦伤、毛刺、变形、凹陷、杂色点等缺陷。塑料盒表面应无气泡、裂纹、缺料、明显的变形，凹陷等缺点。金属盒应有金属光泽，颜色均匀（有镀、涂层者例外），无明显的擦伤、毛刺、变形、凹陷等缺陷。开关插座面板主要看铜片厚簿和铜质量。2、测量：用游标卡尺测量壁厚；用尺测量长、宽、高。3、试验方法：抽样检查，塑料盒用手捏两壁是否坚固，检查材质是否有韧性。金属盒用手捏是否牢
13、固。4、资料要求：出厂合格证、3C认证书齐全。A灯座-、灯座：执行国家GB19651.1标准。二、型号与规格:分为塑料连体灯座；圆木台加灯头等形式。底座的尺寸有直径80、100、120等。三、验收方法：1、外观检查：表面应光滑、平整、不允许有气泡、裂口、痕纹、凹陷，并且完整无缺损。2、测量：尺量。3、试验方法：抽样检测，用打火机烧塑料底座，如为明火（燃烧）则不合格。4、资料要求：产品质量证明书，应有阻燃性能要求。A防火包一、防火包：执行国家GA161标准。二、产品用于电缆孔洞封堵，构筑阻火墙，适用于频繁变更电缆的场所及施工中的临时性防火分隔。三、验收方法：1、外观检查：包体完整，无破损；内装材
14、料无明显变化；2、测量：用电子秤或磅秤测量重量。3、试验方法：抽样检测，高处自由落在混凝土水平地面上，包体无破损。遇水、油后，内装材料无明显变化，包体完整无破损。4、资料要求：出厂合格证、3C认证书齐全。辅材防水胶布一、绝缘胶带：执行国家SJ/T9167.12标准。二、产品适用于电线电缆连接或绞合处起电气绝缘作用。三、防水胶布分为热塑性塑料胶带和橡胶胶带。四、验收方法：1、外观检查：包装良好，无破损，中央纸芯标记清楚完整。2、试验方法：抽样检测。防水胶布的展开是很慢的，均匀速率近似为50mm/s。当防水胶布首次展开时，不应显示出过分地粘结与脱开。3、资料要求：出厂合格证齐全。A电焊条一、焊条：
15、执行国家GB/T10044标准。二、型号与规格：三、验收方法：1、外观检查：焊条药皮应均匀、紧密地包覆在焊芯周围，药皮上部不应有影响焊条质量的裂纹、气泡、杂质及剥落等缺陷。焊条引弧端药皮应倒角，焊芯端面应露出。焊条长度方向上露芯长度应不大于焊芯直径的三分之二。各种直径的焊条沿圆周的露芯不应大于圆周的一半。2、测量：用游标卡尺测量直径，用直尺测量长度。3、试验方法：抽样检测。4、资料要求：出厂合格证齐全。A黑胶布一、黑胶布：执行国家GB/T2423标准。二、产品用于电气绝缘。三、规格与型号：四、验收方法：1、外观检查：胶带平整，色泽均匀，两侧面平整，无撕裂、折痕、凹陷、杂质及显著缝隙、变形，端面不渗胶，胶面对粘不脱胶。每卷只有一个接头。2、测量：用直尺测量长度。3、试验方法：抽样检查。4、资料要求：出厂合格证齐全。APVC胶粘剂一、PVC胶粘剂：执行国家QB/
