1、水库大坝加宽改造工程(市政部分)交通工程设计说明一、项目概况项目区位1.2工程概况及设计内容1. .1工程概况本次施工图设计范围为涪陵区水磨滩水库大坝加觅改造工程(市政部分)，道路主线是集锦大道二段的组成部分，起于溢洪道桥，止于现状环湖路，全长139.31Dm,含溢洪道桥1座，X706连接道1条。主线设计为城市主干路，设计速J50kmh,双向4车道。1.2.2主要设计内容本次施工用设计共二册：第一册：道路，交通及排水工程。第二册：桥梁、结构工程。本册为第一册。二、设计依据2.1 设计依据及规JgA城市道路交通设施设计规范(GB50688-011)(2019版)A城市遭路交叉口规划规范(GB50
2、647-2011)城市遭路交通工程项目规范(GB55011-2021)A重庆市城市道路交通管理设施设置规范(DB60/T548-2014)A道路交通标志和标线第3部分：道路交通标线(GB5768.3-2009)A道路交通标志和标线第2部分：道路交通标志(GB5768.2-2022)A城市道路交通标志和标线设置规范(GB51038-2015)A道路交通标志板及支撑件(GB/T23827-2021)A路面标线涂料CJT/T280-2022)A道路交通标线质量要求和检测方法(GB/T16311-2009)A路面标线用玻璃珠(GB/T47-200)A重庆市城市道路交通管理设施设置规范CDB50/T54
3、8-2014)A道路交通信号灯(GB14887-011)A道路交通信号灯设置与安装规范(GB14886-2016)民用闭路监视电视系统工程技术规范(GB50198-2011)A闯红灯自动记录系统通用技术条件(GA/T496-2014)A机动车号牌图像自动识别技术规范(GA/T833-2016)A违法停车自动记录系统通用技术条件(GA/T1426-2017)国家现行的其它有关标唯、规范、规程与规定.三、交通安全设施2.2 设计内容本次交通工程设计包括交通标志、标线、交通信号控制系统、道路交通电子警察系统、交通底控系统.2.3 交通标志交通标志的布设严格按照相关规范进行，力求做到标志齐全、功能完善

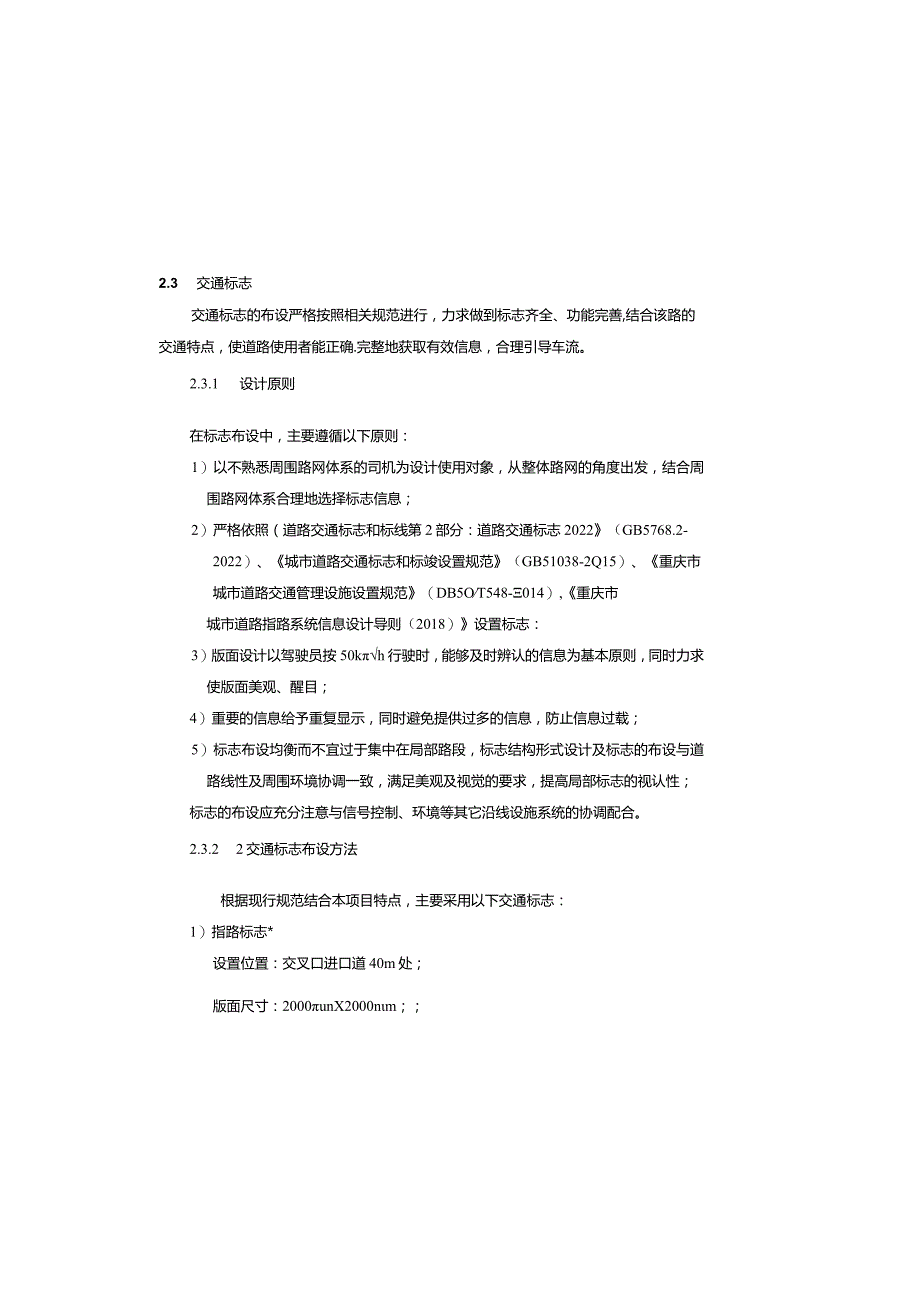

4、,结合该路的交通特点，使道路使用者能正确.完整地获取有效信息，合理引导车流。2.3.1 设计原则在标志布设中，主要遵循以下原则：1）以不熟悉周围路网体系的司机为设计使用对象，从整体路网的角度出发，结合周围路网体系合理地选择标志信息；2）严格依照（道路交通标志和标线第2部分：道路交通标志2022（GB5768.2-2022）、城市道路交通标志和标竣设置规范（GB51038-2Q15）、重庆市城市道路交通管理设施设置规范（DB5OT548-014）,重庆市城市道路指路系统信息设计导则（2018）设置标志：3）版面设计以驾驶员按50kh行驶时，能够及时辨认的信息为基本原则，同时力求使版面美观、醒目；
