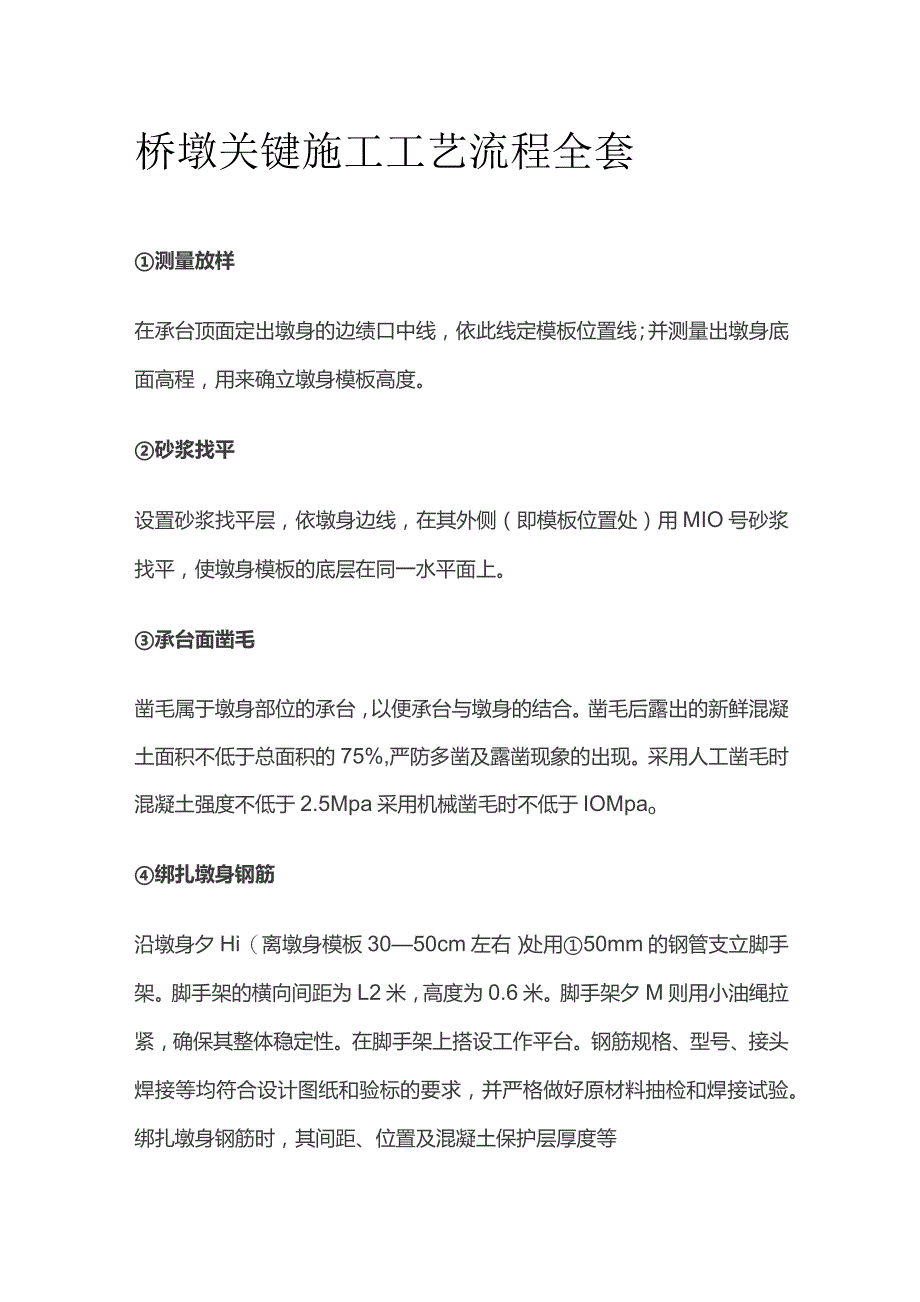

1、桥墩关键施工工艺流程全套测量放样在承台顶面定出墩身的边绩口中线，依此线定模板位置线；并测量出墩身底面高程，用来确立墩身模板高度。砂浆找平设置砂浆找平层，依墩身边线，在其外侧（即模板位置处）用MIO号砂浆找平，使墩身模板的底层在同一水平面上。承台面凿毛凿毛属于墩身部位的承台，以便承台与墩身的结合。凿毛后露出的新鲜混凝土面积不低于总面积的75%,严防多凿及露凿现象的出现。采用人工凿毛时混凝土强度不低于2.5Mpa采用机械凿毛时不低于IOMpao绑扎墩身钢筋沿墩身夕Hi（离墩身模板3050cm左右）处用50mm的钢管支立脚手架。脚手架的横向间距为L2米，高度为0.6米。脚手架夕M则用小油绳拉紧，确保

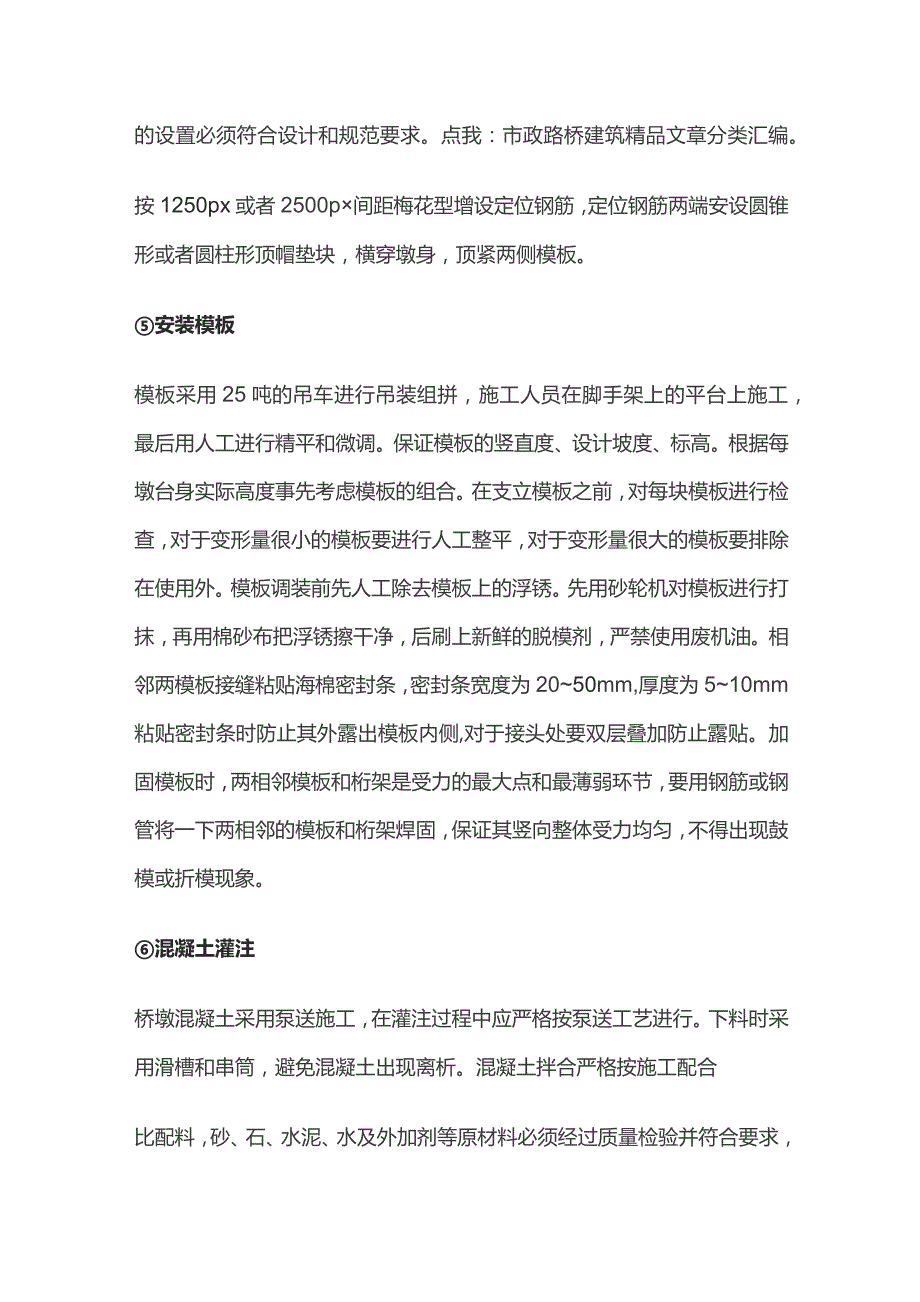

2、其整体稳定性。在脚手架上搭设工作平台。钢筋规格、型号、接头焊接等均符合设计图纸和验标的要求，并严格做好原材料抽检和焊接试验。绑扎墩身钢筋时，其间距、位置及混凝土保护层厚度等的设置必须符合设计和规范要求。点我：市政路桥建筑精品文章分类汇编。按1250px或者2500p间距梅花型增设定位钢筋，定位钢筋两端安设圆锥形或者圆柱形顶帽垫块，横穿墩身，顶紧两侧模板。安装模板模板采用25吨的吊车进行吊装组拼，施工人员在脚手架上的平台上施工，最后用人工进行精平和微调。保证模板的竖直度、设计坡度、标高。根据每墩台身实际高度事先考虑模板的组合。在支立模板之前，对每块模板进行检查，对于变形量很小的模板要进行人工整平
3、，对于变形量很大的模板要排除在使用外。模板调装前先人工除去模板上的浮锈。先用砂轮机对模板进行打抹，再用棉砂布把浮锈擦干净，后刷上新鲜的脱模剂，严禁使用废机油。相邻两模板接缝粘贴海棉密封条，密封条宽度为2050mm,厚度为510mm粘贴密封条时防止其外露出模板内侧,对于接头处要双层叠加防止露贴。加固模板时，两相邻模板和桁架是受力的最大点和最薄弱环节，要用钢筋或钢管将一下两相邻的模板和桁架焊固，保证其竖向整体受力均匀，不得出现鼓模或折模现象。混凝土灌注桥墩混凝土采用泵送施工，在灌注过程中应严格按泵送工艺进行。下料时采用滑槽和串筒，避免混凝土出现离析。混凝土拌合严格按施工配合比配料，砂、石、水泥、水

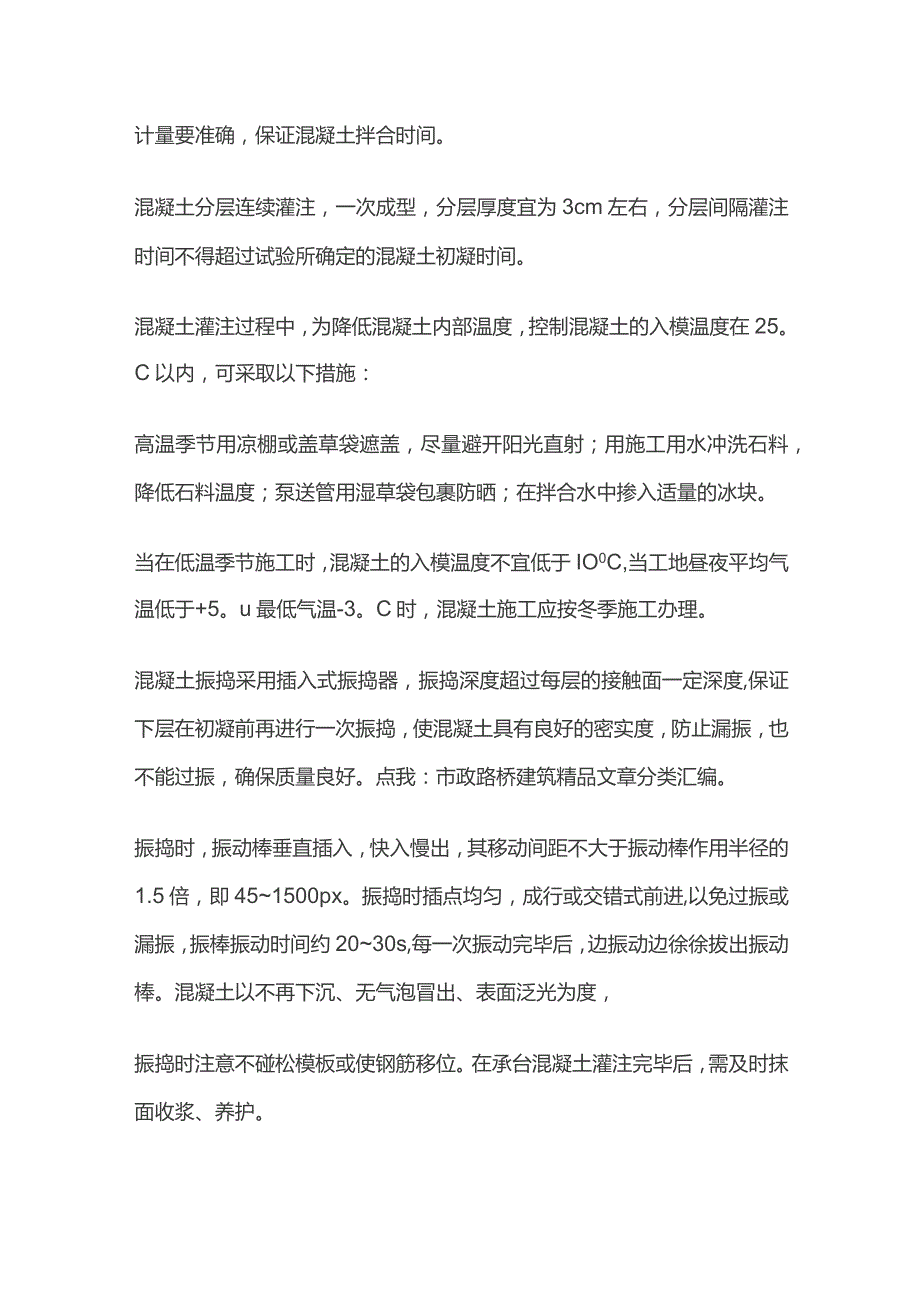

4、及外加剂等原材料必须经过质量检验并符合要求，计量要准确，保证混凝土拌合时间。混凝土分层连续灌注，一次成型，分层厚度宜为3cm左右，分层间隔灌注时间不得超过试验所确定的混凝土初凝时间。混凝土灌注过程中，为降低混凝土内部温度，控制混凝土的入模温度在25。C以内，可采取以下措施：高温季节用凉棚或盖草袋遮盖，尽量避开阳光直射；用施工用水冲洗石料，降低石料温度；泵送管用湿草袋包裹防晒；在拌合水中掺入适量的冰块。当在低温季节施工时，混凝土的入模温度不宜低于IO0C,当工地昼夜平均气温低于+5。u最低气温-3。C时，混凝土施工应按冬季施工办理。混凝土振捣采用插入式振捣器，振捣深度超过每层的接触面一定深度,保
5、证下层在初凝前再进行一次振捣，使混凝土具有良好的密实度，防止漏振，也不能过振，确保质量良好。点我：市政路桥建筑精品文章分类汇编。振捣时，振动棒垂直插入，快入慢出，其移动间距不大于振动棒作用半径的1.5倍，即451500px。振捣时插点均匀，成行或交错式前进,以免过振或漏振，振棒振动时间约2030s,每一次振动完毕后，边振动边徐徐拔出振动棒。混凝土以不再下沉、无气泡冒出、表面泛光为度，振捣时注意不碰松模板或使钢筋移位。在承台混凝土灌注完毕后，需及时抹面收浆、养护。每次灌注混凝土必须按规范留足强度及弹性模量试件，进行强度检查。指定专人填写混凝土施工记录,详细记录原材料质量、混凝土的配合比、坍落度、拌合质量、混凝土的浇筑振捣方法、浇筑进度和浇筑过程出现的问题等，以备检查。养护墩身磅灌注完成，初凝后，表面覆盖土工布洒水养生，拆模后养生要求采用整体养护罩，养护罩要能覆盖墩身全部，具备一定的强度，可多次使用.当外界气温处于冬季施工条件时，险施工要求全程保温，在确保磴入模温度情况下，墩身外部采用钢管搭设支架，外裹厚帆布或厚塑料布，形成蒸养棚，采用蒸养机进行养护。
