《混凝土外观缺陷控制.docx》由会员分享，可在线阅读，更多相关《混凝土外观缺陷控制.docx（7页珍藏版）》请在第壹文秘上搜索。

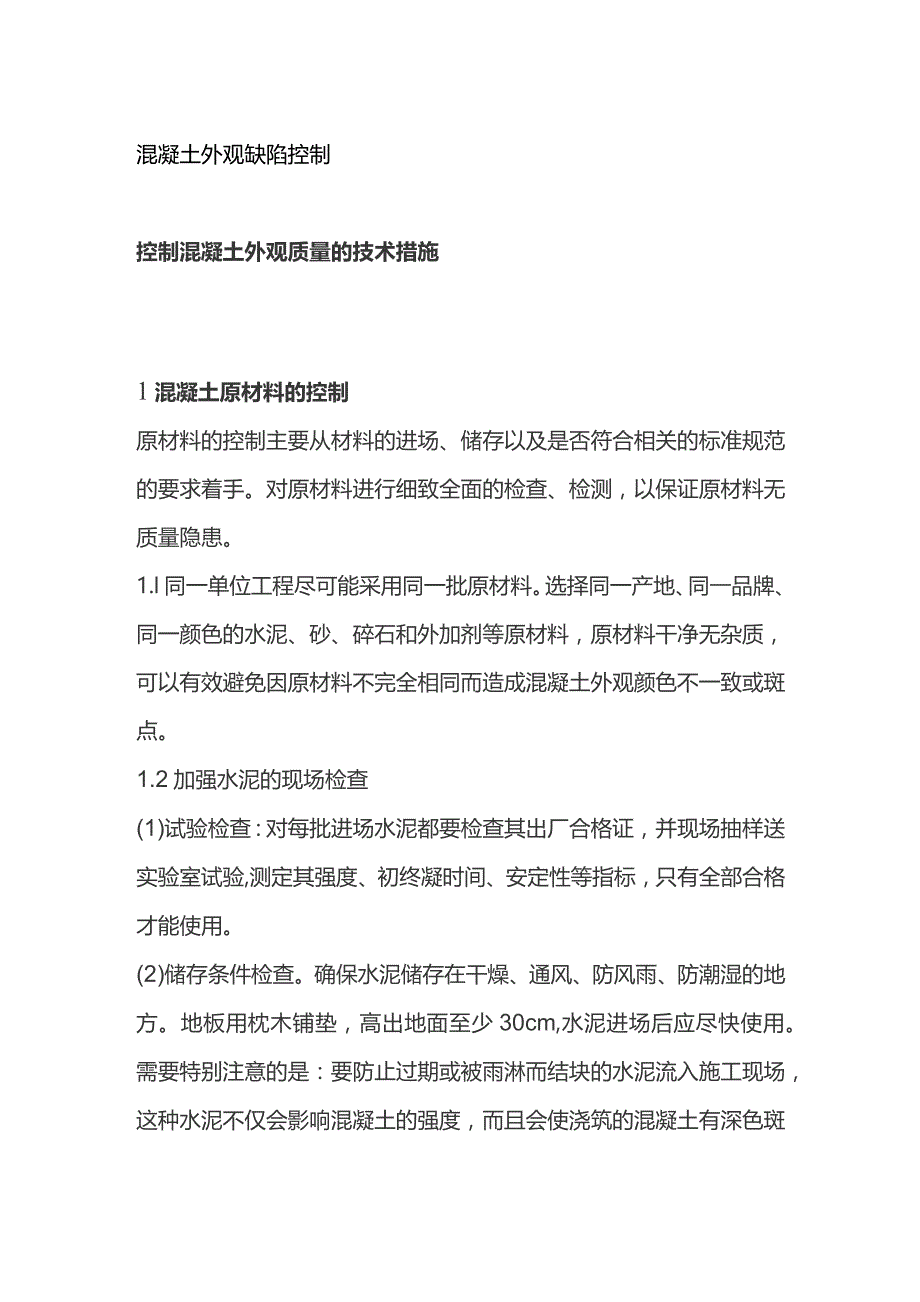

1、混凝土外观缺陷控制控制混凝土外观质量的技术措施1混凝土原材料的控制原材料的控制主要从材料的进场、储存以及是否符合相关的标准规范的要求着手。对原材料进行细致全面的检查、检测，以保证原材料无质量隐患。1.l同一单位工程尽可能采用同一批原材料。选择同一产地、同一品牌、同一颜色的水泥、砂、碎石和外加剂等原材料，原材料干净无杂质，可以有效避免因原材料不完全相同而造成混凝土外观颜色不一致或斑点。1.2加强水泥的现场检查(1)试验检查：对每批进场水泥都要检查其出厂合格证，并现场抽样送实验室试验,测定其强度、初终凝时间、安定性等指标，只有全部合格才能使用。(2)储存条件检查。确保水泥储存在干燥、通风、防风雨、

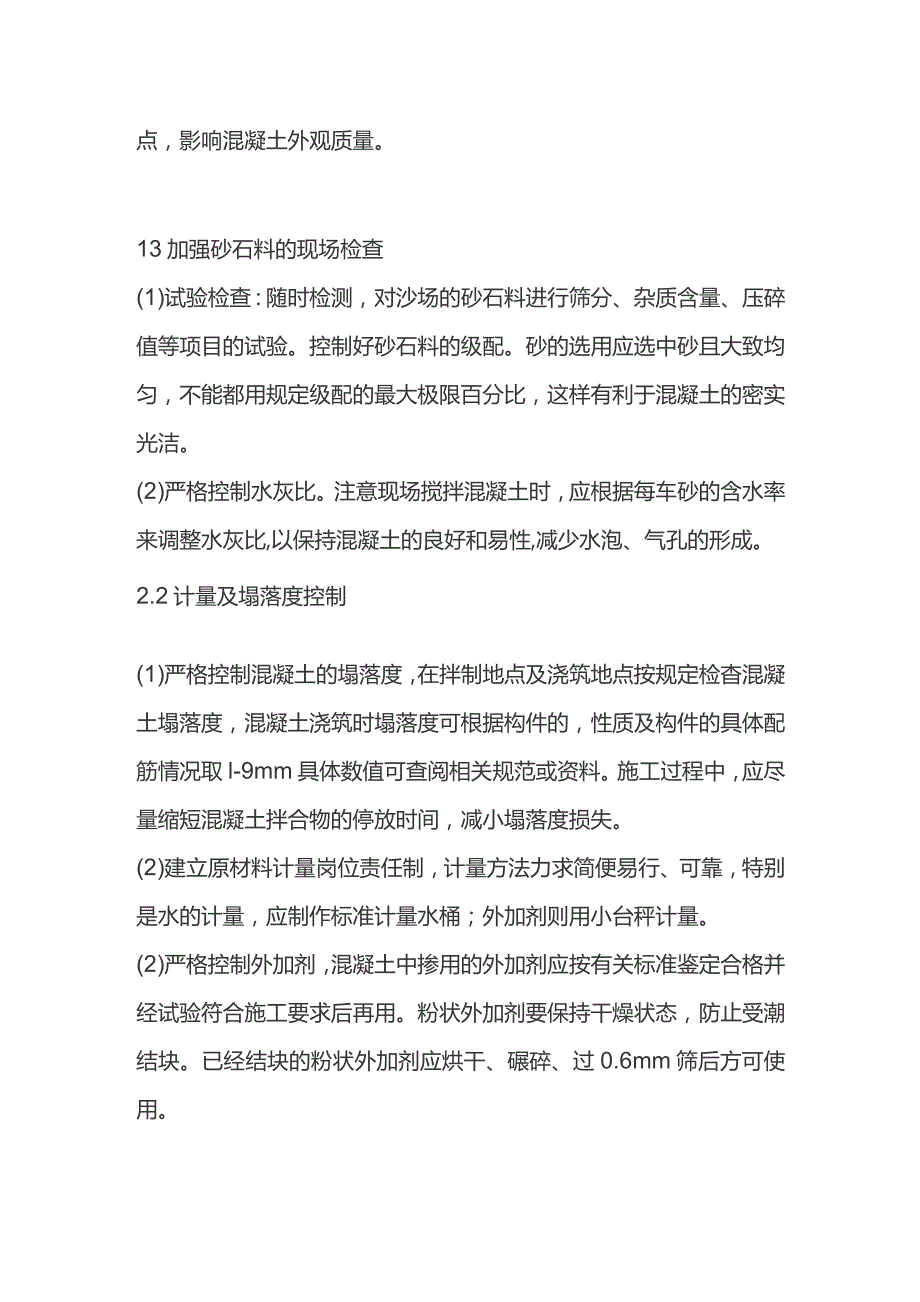

2、防潮湿的地方。地板用枕木铺垫，高出地面至少30cm,水泥进场后应尽快使用。需要特别注意的是：要防止过期或被雨淋而结块的水泥流入施工现场，这种水泥不仅会影响混凝土的强度，而且会使浇筑的混凝土有深色斑点，影响混凝土外观质量。13加强砂石料的现场检查(1)试验检查：随时检测，对沙场的砂石料进行筛分、杂质含量、压碎值等项目的试验。控制好砂石料的级配。砂的选用应选中砂且大致均匀，不能都用规定级配的最大极限百分比，这样有利于混凝土的密实光洁。(2)严格控制水灰比。注意现场搅拌混凝土时，应根据每车砂的含水率来调整水灰比,以保持混凝土的良好和易性,减少水泡、气孔的形成。2.2计量及塌落度控制(1)严格控制混凝

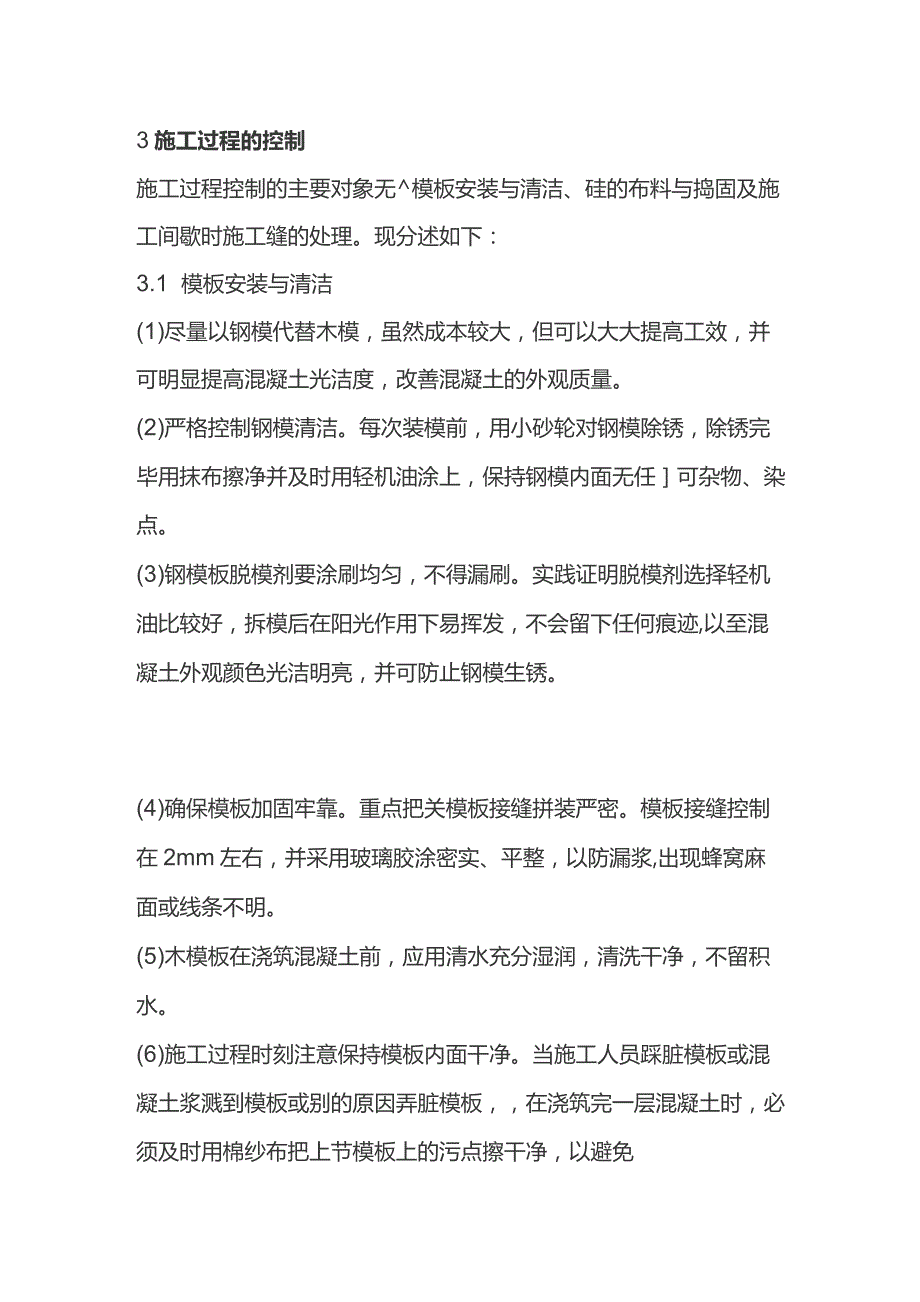

3、土的塌落度，在拌制地点及浇筑地点按规定检杳混凝土塌落度，混凝土浇筑时塌落度可根据构件的，性质及构件的具体配筋情况取l-9mm具体数值可查阅相关规范或资料。施工过程中，应尽量缩短混凝土拌合物的停放时间，减小塌落度损失。(2)建立原材料计量岗位责任制，计量方法力求简便易行、可靠，特别是水的计量，应制作标准计量水桶；外加剂则用小台秤计量。(2)严格控制外加剂，混凝土中掺用的外加剂应按有关标准鉴定合格并经试验符合施工要求后再用。粉状外加剂要保持干燥状态，防止受潮结块。已经结块的粉状外加剂应烘干、碾碎、过0.6mm筛后方可使用。3施工过程的控制施工过程控制的主要对象无模板安装与清洁、硅的布料与捣固及施工
4、间歇时施工缝的处理。现分述如下：3.1 模板安装与清洁(1)尽量以钢模代替木模，虽然成本较大，但可以大大提高工效，并可明显提高混凝土光洁度，改善混凝土的外观质量。(2)严格控制钢模清洁。每次装模前，用小砂轮对钢模除锈，除锈完毕用抹布擦净并及时用轻机油涂上，保持钢模内面无任可杂物、染点。(3)钢模板脱模剂要涂刷均匀，不得漏刷。实践证明脱模剂选择轻机油比较好，拆模后在阳光作用下易挥发，不会留下任何痕迹,以至混凝土外观颜色光洁明亮，并可防止钢模生锈。(4)确保模板加固牢靠。重点把关模板接缝拼装严密。模板接缝控制在2mm左右，并采用玻璃胶涂密实、平整，以防漏浆,出现蜂窝麻面或线条不明。(5)木模板在浇
5、筑混凝土前，应用清水充分湿润，清洗干净，不留积水。(6)施工过程时刻注意保持模板内面干净。当施工人员踩脏模板或混凝土浆溅到模板或别的原因弄脏模板，在浇筑完一层混凝土时，必须及时用棉纱布把上节模板上的污点擦干净，以避免混凝土外观上有深颜色的斑点出现。(7)浇筑混凝土时，应经常观察模板、支架、堵缝等情况。如发现有模板走动，应立即停止浇筑，并应在混凝土凝结前修整完好。(8)每次使用前，要检查模板变形情况，禁止使用弯曲、凹凸不平或缺棱少角等变形模板。3.2 混凝土布料与振捣(1)浇筑混凝土前，应检查钢筋位置和保护层厚度是否准确，是否按要求固好垫块；操作时不得踩踏钢筋，如钢筋有踩弯或者脱扣者，应及时调直
6、，补扣绑好，以免露筋。(3)控制振捣间距，插入式振捣器不应大于其作用半径的1.5倍；对轻骨料混凝土,则不应大于其作用半径的1倍。振捣器至模板的距离不应大于其作用半径的0.5倍。控制混凝土的浇筑层厚度在振捣器作用部分长度的1.25倍左右，振捣新的一层，均应插进先浇筑混凝土5IOcm,力求上下层紧密结合。(4)控制振捣时间，做到不欠振，不过振。设专职振捣队，便于经验积累。合适的振捣时间可由下列现象判断：混凝土不在显著下沉，不再出现气泡，混凝土表面出浆呈水平状态，并将模板边角填满充实。(5)注意振捣方法，垂直振捣时，振动垂直混凝土表面；斜向振捣时，振动棒与混凝土表面40。45。角；棒体插入混凝土的深
7、度不应超过棒长的2334；振捣棒要及时上下抽动，分层均匀振捣密实，振捣好后，要慢慢拔出振动棒，使混凝土填满振动棒所造成的空洞。(6)控制振捣程序,先周围后中间，并注意混凝土摊铺四周高中间低，以便把气泡尽往中间赶出，避免聚集在模板处。(7)振捣时，振动棒不要碰撞钢筋、模板、预埋件等，在钢筋密集处，可采用带刀片的振捣棒进行振捣。(8)注意保护层砂浆垫块处的混凝土振捣，务必使水泥砂浆充分包裹；或采取振捣一小段先取下一小段垫块的方法。这样，可以有效避免垫块处表面产生明斑或暗斑。3.3混凝土施工催的处理(1)浇筑柱、梁、墙及类似的结构时，如间断时间超过下表所示时间时,应按施工缝处理,应在混凝土抗压强度不
8、小于12MPa时才允许继续浇筑。(2)为提高接缝的强度和密实度，可对混凝土进行二次振捣。在大体积混凝土施工中，接缝时间超过上表规定的时间，也可采取待先浇筑的混凝土终凝前后(46h)再振捣一次，然后浇筑下一层混凝土的方法。二次振捣处理施工筵的方法，应先进行试验，找出规律后方可应用。(3)施工缝在浇筑混凝土前,应除掉表面水泥薄膜和松动的石子或软弱混凝土层,表面应凿毛，并用水冲洗干净，充分湿润,残留在混凝土表面的水应予以清除。(4)为了便于清理杂物和冲洗,在模板沿施工缝位置通条开口，冬季施工时，如有冰雪等，要用热气融化后清理干净；锯末等杂物可用高压空气等吹扫。全部清理干净后,再将通条开口密封好,并抹
9、水泥浆或减石子混凝土砂浆，在浇筑混凝土。(5)务必处理好施工健边线，使施工缝在同一平面上，并尽量与模板接缝重合。4混凝土拆模和养护的技术措施混凝土拆模是影响构件外观质量的重要工序，如不加强控制，前面为险构件外观质量所做的工作则有付诸东流的危险。养护工作做不好,碎构件的强度无法保证,会给构件的安全使用留下隐患。所以，必须给予混凝土的拆模和养护工作足够重视。4.1 混凝土拆模的监控(1)拆模时间要根据试块试验结果正确掌握，防止过早拆模，使混凝土粘在模板上造成麻面、蜂窝或缺棱少角。(2)拆除钢筋混凝土结构侧面非承重模板时，混凝土应具有足够的强度(12MPa以上)，表面及棱角才不会受到损坏。(3)拆模时不能用力过猛过急，注意保护棱角，吊运时，严禁模板碰撞棱角。(4)加强成品保护,对于处在人多、运料等通道处的混凝土构件，拆模后要采取措施保护，以免碰损。4.2 混凝土结构的养护(1)拆模后,对混凝土应及时洒水养护，养护时间最少为7天。否则可能出现收缩裂纹而影响混凝土外观质量。(2)洒水养护应根据气温情况，掌握恰当的时间间隔，在养护期内保持表面湿润，并采用适当材料覆盖，注意不要使用脱色或不干净覆盖材料。(3)单位工程尽可能采用相同的养护方法，结构物各部分物件在拆模之前应保持连续湿润，否则会颜色不一致。(4)冬季混凝土浇筑完毕，应做好覆盖保温工作，加强测温，及时采取措施防止受冻。
