《混凝土开裂与养护.docx》由会员分享，可在线阅读，更多相关《混凝土开裂与养护.docx（7页珍藏版）》请在第壹文秘上搜索。

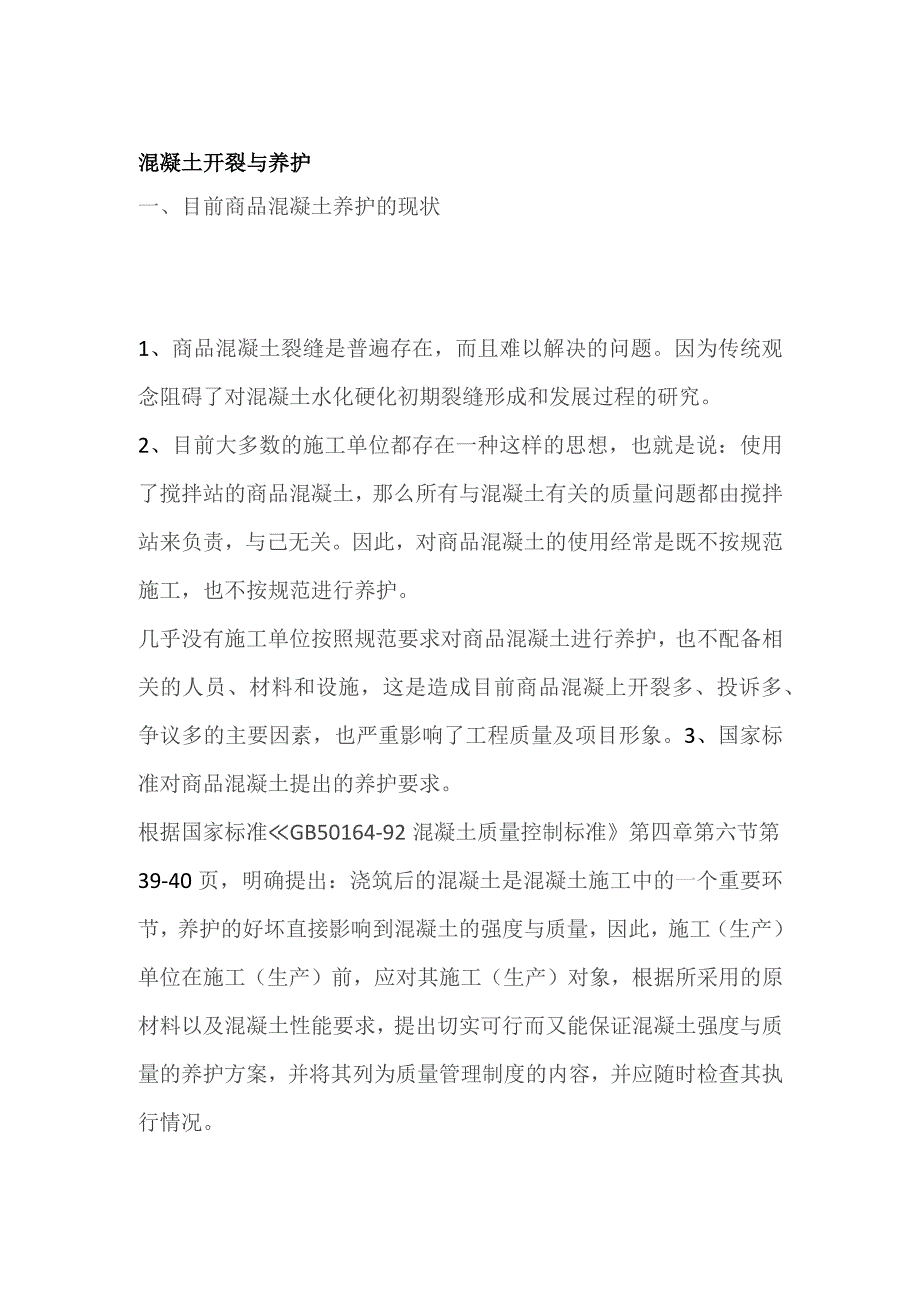

1、混凝土开裂与养护一、目前商品混凝土养护的现状1、商品混凝土裂缝是普遍存在，而且难以解决的问题。因为传统观念阻碍了对混凝土水化硬化初期裂缝形成和发展过程的研究。2、目前大多数的施工单位都存在一种这样的思想，也就是说：使用了搅拌站的商品混凝土，那么所有与混凝土有关的质量问题都由搅拌站来负责，与己无关。因此，对商品混凝土的使用经常是既不按规范施工，也不按规范进行养护。几乎没有施工单位按照规范要求对商品混凝土进行养护，也不配备相关的人员、材料和设施，这是造成目前商品混凝上开裂多、投诉多、争议多的主要因素，也严重影响了工程质量及项目形象。3、国家标准对商品混凝土提出的养护要求。根据国家标准GB50164

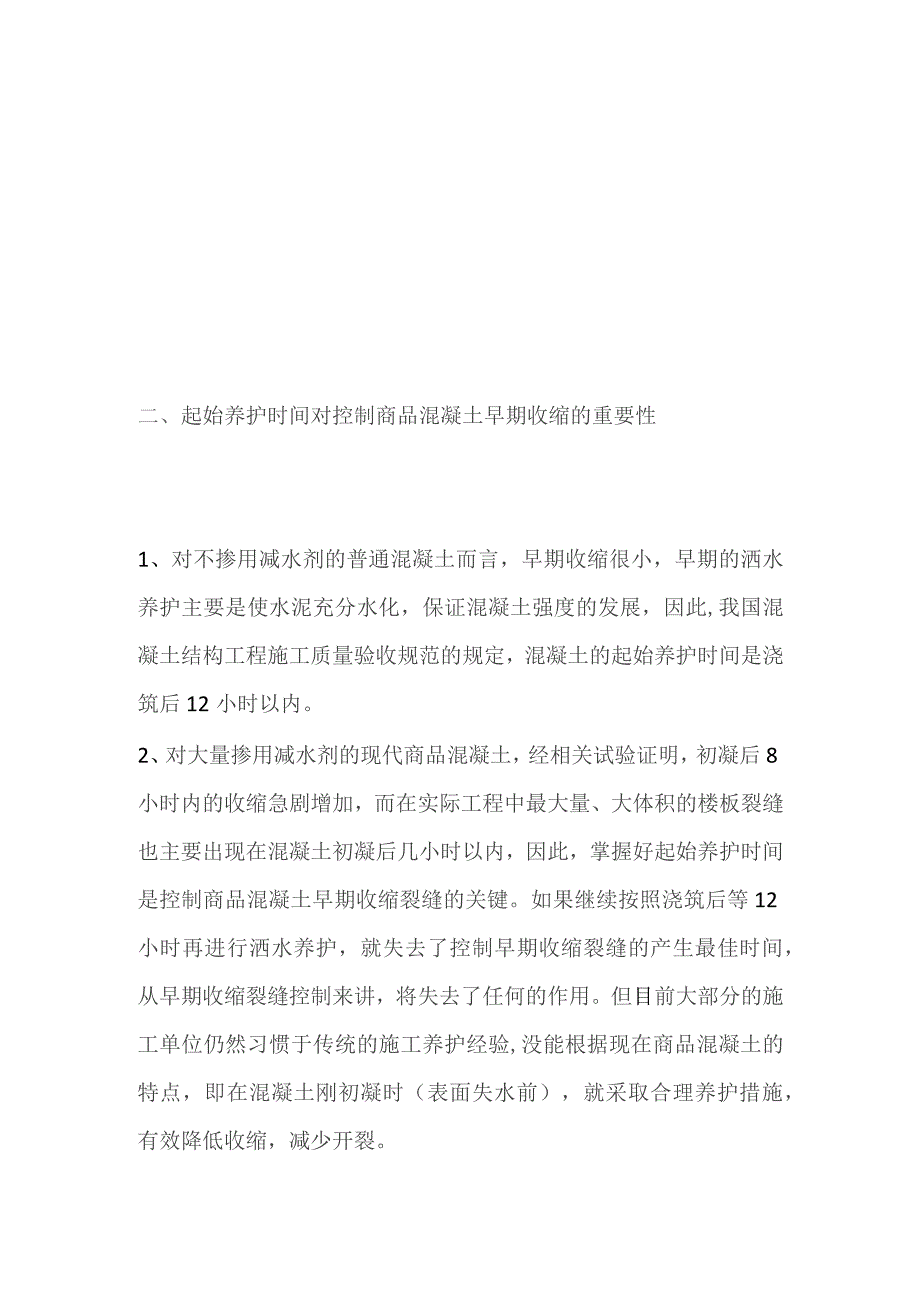

2、-92混凝土质量控制标准第四章第六节第39-40页，明确提出：浇筑后的混凝土是混凝土施工中的一个重要环节，养护的好坏直接影响到混凝土的强度与质量，因此，施工（生产）单位在施工（生产）前，应对其施工（生产）对象，根据所采用的原材料以及混凝土性能要求，提出切实可行而又能保证混凝土强度与质量的养护方案，并将其列为质量管理制度的内容，并应随时检查其执行情况。二、起始养护时间对控制商品混凝土早期收缩的重要性1、对不掺用减水剂的普通混凝土而言，早期收缩很小，早期的洒水养护主要是使水泥充分水化，保证混凝土强度的发展，因此,我国混凝土结构工程施工质量验收规范的规定，混凝土的起始养护时间是浇筑后12小时以内。2

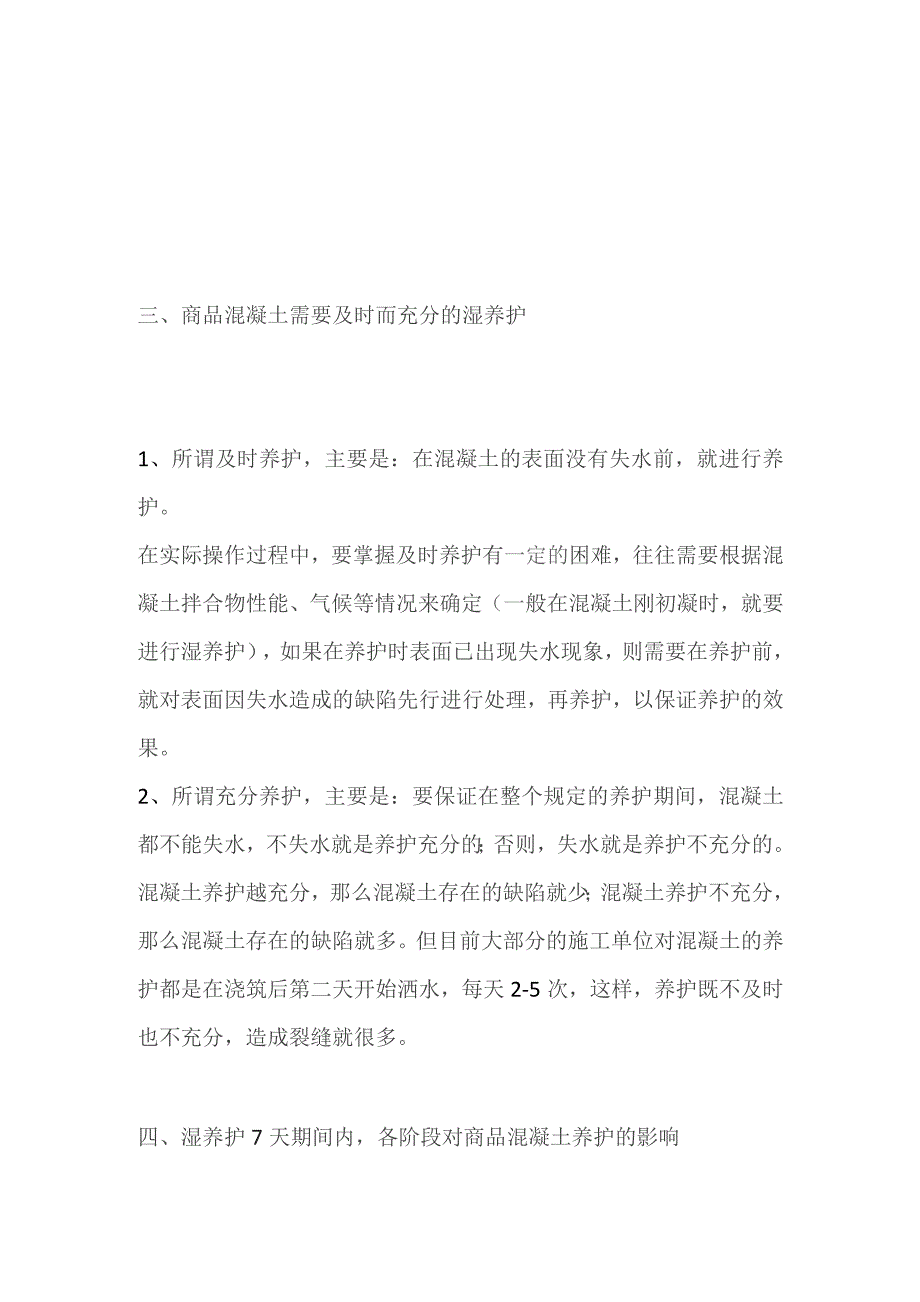

3、、对大量掺用减水剂的现代商品混凝土，经相关试验证明，初凝后8小时内的收缩急剧增加，而在实际工程中最大量、大体积的楼板裂缝也主要出现在混凝土初凝后几小时以内，因此，掌握好起始养护时间是控制商品混凝土早期收缩裂缝的关键。如果继续按照浇筑后等12小时再进行洒水养护，就失去了控制早期收缩裂缝的产生最佳时间，从早期收缩裂缝控制来讲，将失去了任何的作用。但目前大部分的施工单位仍然习惯于传统的施工养护经验,没能根据现在商品混凝土的特点，即在混凝土刚初凝时（表面失水前），就采取合理养护措施，有效降低收缩，减少开裂。三、商品混凝土需要及时而充分的湿养护1、所谓及时养护，主要是：在混凝土的表面没有失水前，就进行养
4、护。在实际操作过程中，要掌握及时养护有一定的困难，往往需要根据混凝土拌合物性能、气候等情况来确定（一般在混凝土刚初凝时，就要进行湿养护），如果在养护时表面已出现失水现象，则需要在养护前，就对表面因失水造成的缺陷先行进行处理，再养护，以保证养护的效果。2、所谓充分养护，主要是：要保证在整个规定的养护期间，混凝土都不能失水，不失水就是养护充分的；否则，失水就是养护不充分的。混凝土养护越充分，那么混凝土存在的缺陷就少；混凝土养护不充分，那么混凝土存在的缺陷就多。但目前大部分的施工单位对混凝土的养护都是在浇筑后第二天开始洒水，每天2-5次，这样，养护既不及时也不充分，造成裂缝就很多。四、湿养护7天期间
5、内，各阶段对商品混凝土养护的影响1、根据试验数据和生产经验总结，商品混凝土的7d强度大概是28d强度的(65%85%),因此规范要求湿养护7天是合理的，最好能保持7天都不失水。根据我们的生产经验，在这7天中，时间越靠前，混凝土越容易失水，越容易形成缺陷，防止失水也越重要。2、3d强度大概是28d强度的(45%60%),所以前3天防止失水尤为关键。前3天如果不失水，那么之后继续浇水保湿至7天,从工程实际来看，效果都不错。3、第一天是非常关键，如果第一天失水过多，所造成的缺陷可能以后都很难弥补。4、我们发现有的工地，第一天不注意保养，第二天才开始蓄水养护，养护结束以后，板面还是有很多的裂缝，分析其
6、原因：是因为第一天已经有了裂缝的产生，这说明第一天的不养护导致比较粗大的毛细孔已经形成，很难愈合。所以，湿养护7天，关键在于前3天，最关键的是第1天，因此，我们不管用什么方式保养，都要保证第1天不出现失水的现象。五、混凝土二次抹压的重要性1、 次抹平。混凝土浇筑振捣密实后，为了保证表面的平整度，必须马上用木抹子将表面抹平，称为“一次抹平。2、二次抹压，一次抹平后，如果不立即进行混凝土的养护措施，那么到混凝土初凝前，必须至少再抹一次，这次不只是抹平,还要“压”，将混凝土表面抹压密实(将混凝土内部的泌水通道、毛细管道，进行抹压、消除掉。)，称为二次抹压”。二次抹压的主要作用有3点：(1)消除混凝土
7、的表面缺陷、混凝土内部的泌水通道(即毛细管道)及早期的塑性裂缝。(2)提高混凝土表层的密实度。(3)表层密实度提高后，减缓了混凝土内部水分迁移、蒸发的速度，提高了混凝土的抗裂能力。3、从一次抹平到二次抹压,是混凝土逐渐初凝的过程。4、裂缝的形成。在较长的一段时间，只要环境相对湿度低于100%,混凝土表面就会失水，内部形成缺陷-毛细管道。这些缺陷不消除,在混凝土表面继续失水的情况下，孔道就会进一步加深，裂缝进一步扩展,出现开裂，严重者会造成贯穿性裂缝，导致楼层漏水。5、我们发现，在湿养护不够及时、不够充分的情况下（例如传统湿养护），只有一次抹平而没有二次抹压，混凝土的开裂将很严重。实施二次抹压后
8、，开裂程度大大减轻。因此，除非实施即时养护,使混凝土表面不能生成失水缺陷，否则二次抹压工艺是必须的。6、传统的抹刀手工抹压。在二次抹压工艺中，现在往往习惯于抹刀手工抹压，不仅效率低,力度也不够，当缺陷由表及里发展较深时，将很难消除。7、圆盘式抹光机。7、二次抹压最好采用圆盘式抹光机，消除表面缺陷（及混凝土内部的泌水通道）与密实表层的作用比抹刀好，效率也高。8、二次抹压后,必须立即对混凝土进行充分的湿养护，以避免混凝土再次失水，只有这样，才能保证混凝土早期水化良好，提高硬化混凝土的质量，为混凝土耐久性的提高打下早期质量基础。六、早期覆膜养护是非常必要的实践证明，混凝土浇筑过后采用覆膜养护，是简单有效的养护方式。特别是在广大北方地区，气温高、风速大、空气干燥失水快，采用覆膜养护之后，可以迅速将混凝土水分封堵在内部，并在薄膜与混凝土表面形成长期的湿养护环境，终凝后混凝土表面无温度裂纹，成活整洁美观。覆膜养护施工需要注意及时性，一定要在混凝土初凝前完成覆膜。薄膜与混凝土面要紧密粘结无气泡，膜与膜之间无间隙覆盖，无大面积重叠，并做好后期表面淋水养护，保持膜面湿润。在覆膜养护方面，渭南宏基达公司在紫御观邸等项目施工过程中做的比较到位，做到了混凝土浇筑全面覆膜养护，未出现结构混凝土开裂现象，确保了混凝土结构质量安全与形象美观。
