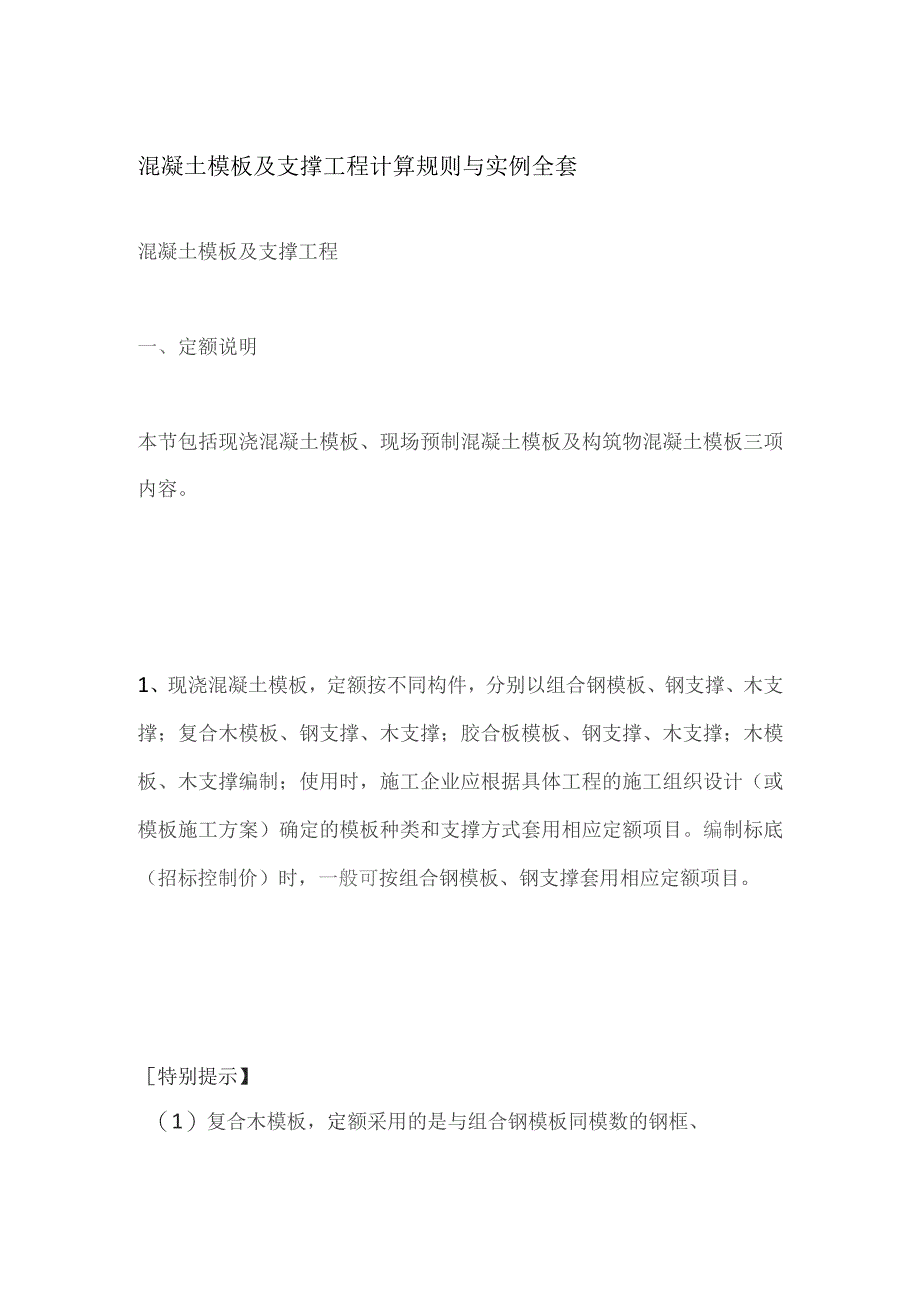

1、混凝土模板及支撑工程计算规则与实例全套混凝土模板及支撑工程一、定额说明本节包括现浇混凝土模板、现场预制混凝土模板及构筑物混凝土模板三项内容。1、现浇混凝土模板，定额按不同构件，分别以组合钢模板、钢支撑、木支撑；复合木模板、钢支撑、木支撑；胶合板模板、钢支撑、木支撑；木模板、木支撑编制；使用时，施工企业应根据具体工程的施工组织设计（或模板施工方案）确定的模板种类和支撑方式套用相应定额项目。编制标底（招标控制价）时，一般可按组合钢模板、钢支撑套用相应定额项目。特别提示】（1）复合木模板，定额采用的是与组合钢模板同模数的钢框、12mm厚竹胶板板面的模板，模板是按成品模板编制；（2）胶合板模板，定额是

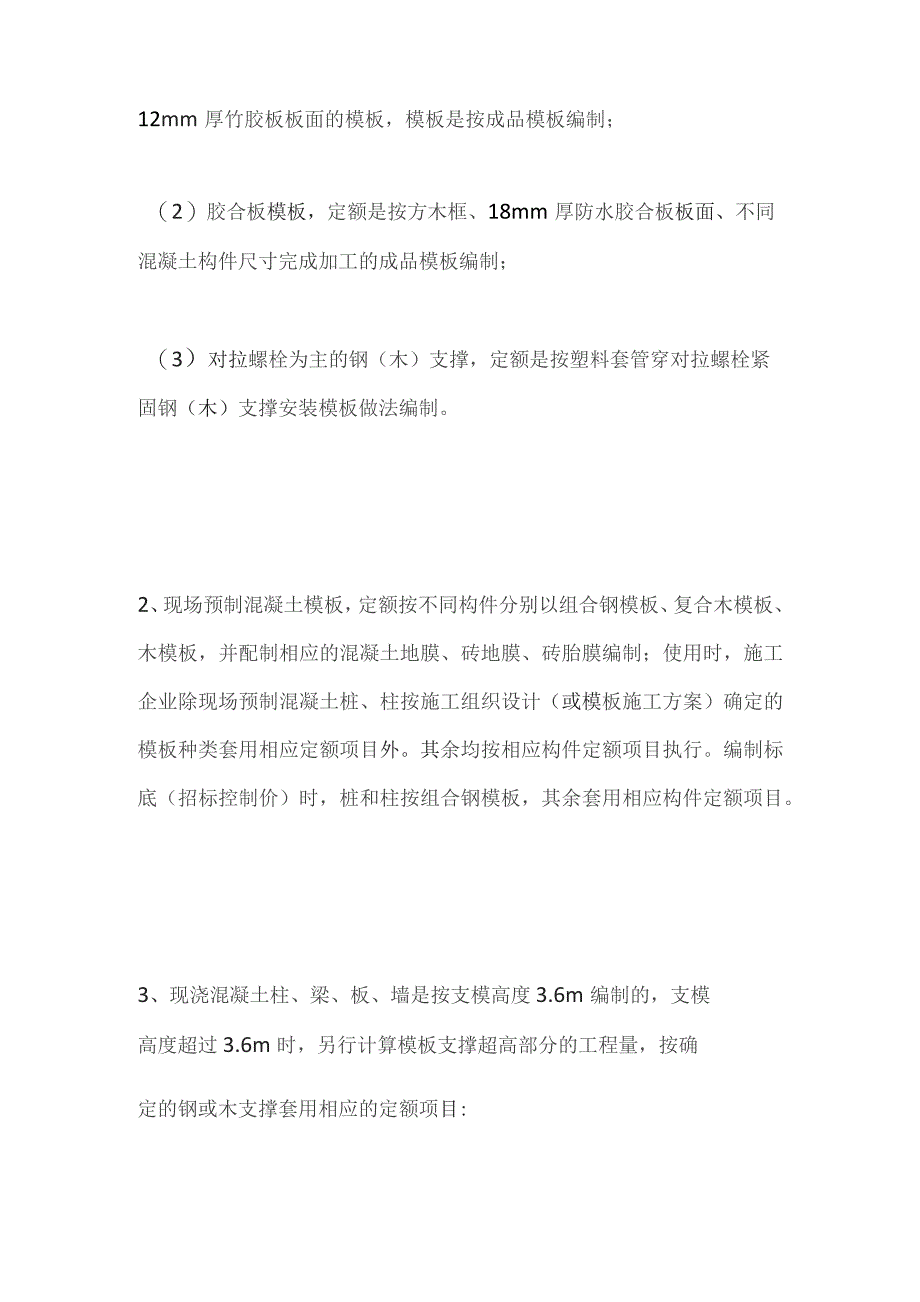

2、按方木框、18mm厚防水胶合板板面、不同混凝土构件尺寸完成加工的成品模板编制；（3）对拉螺栓为主的钢（木）支撑，定额是按塑料套管穿对拉螺栓紧固钢（木）支撑安装模板做法编制。2、现场预制混凝土模板，定额按不同构件分别以组合钢模板、复合木模板、木模板，并配制相应的混凝土地膜、砖地膜、砖胎膜编制；使用时，施工企业除现场预制混凝土桩、柱按施工组织设计（或模板施工方案）确定的模板种类套用相应定额项目外。其余均按相应构件定额项目执行。编制标底（招标控制价）时，桩和柱按组合钢模板，其余套用相应构件定额项目。3、现浇混凝土柱、梁、板、墙是按支模高度3.6m编制的，支模高度超过3.6m时，另行计算模板支撑超高部

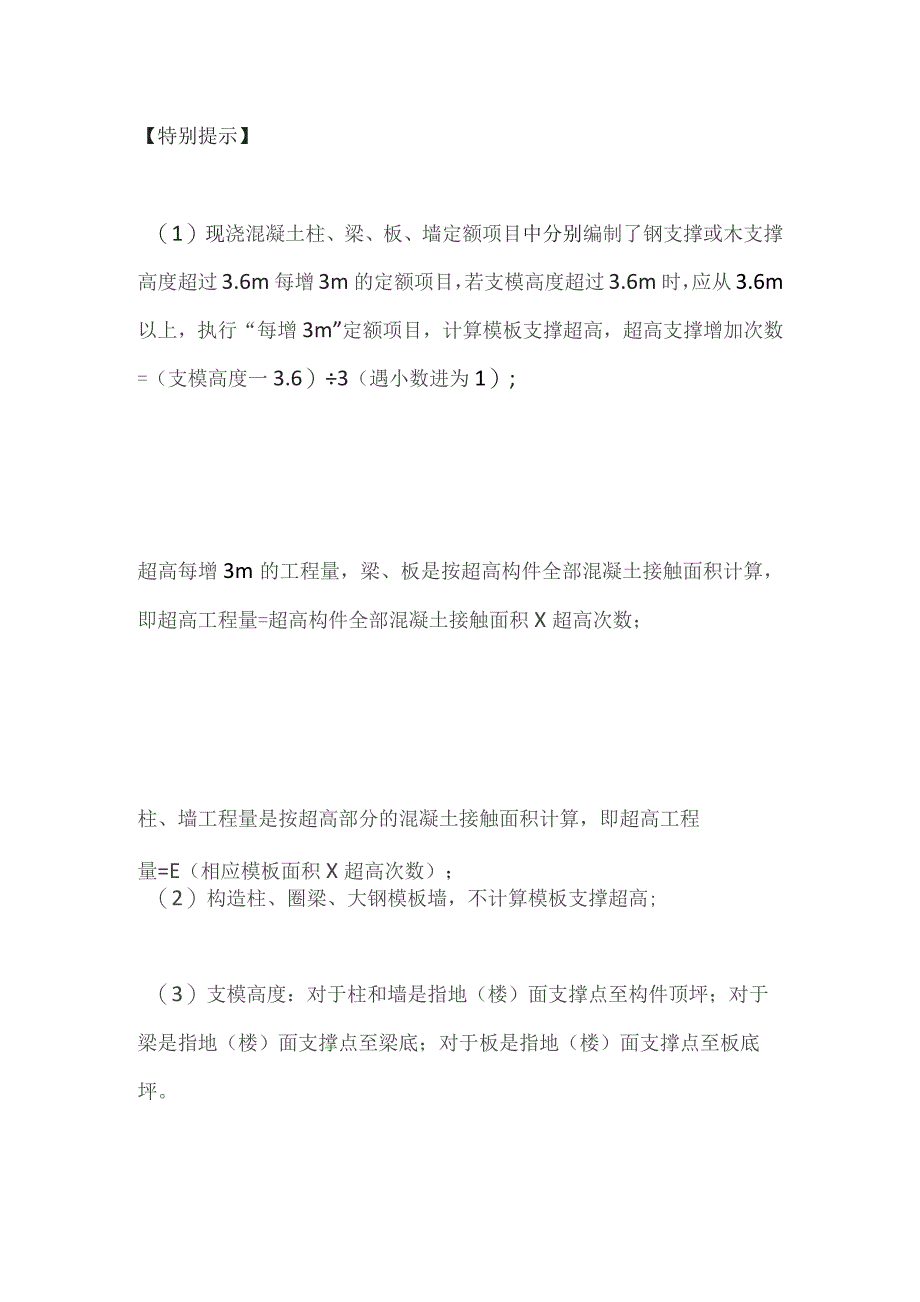

3、分的工程量，按确定的钢或木支撑套用相应的定额项目:【特别提示】（1）现浇混凝土柱、梁、板、墙定额项目中分别编制了钢支撑或木支撑高度超过3.6m每增3m的定额项目，若支模高度超过3.6m时，应从3.6m以上，执行“每增3m”定额项目，计算模板支撑超高，超高支撑增加次数=（支模高度一3.6）3（遇小数进为1）;超高每增3m的工程量，梁、板是按超高构件全部混凝土接触面积计算，即超高工程量=超高构件全部混凝土接触面积X超高次数；柱、墙工程量是按超高部分的混凝土接触面积计算，即超高工程量=E（相应模板面积X超高次数）；（2）构造柱、圈梁、大钢模板墙，不计算模板支撑超高;（3）支模高度：对于柱和墙是指地（
4、楼）面支撑点至构件顶坪；对于梁是指地（楼）面支撑点至梁底；对于板是指地（楼）面支撑点至板底坪。例如图所示，现浇混凝土框架柱20根，组合钢模板，钢支撑,计算钢模板工程量，确定定额项目。解：现浇混凝土框架柱钢模板工程量=0.45X4X4.50X20=162.00m2现浇混凝土框架矩形柱组合钢模板，钢支撑套10-4-84定额基价=251.33元/10m2超高次数：(4.5-3.6)3=03仁1次混凝土框架柱钢支撑一次超高工程量=045X4X(4.50-3.60)20=32.40m2超高工程量=32.40X1=32.4Om2柱支撑高度超过3.6m钢支撑每超高3m套10-4-102定额基价=34.90元
5、10m2例某现浇花篮梁，梁端有现浇梁垫，尺寸如图所示。木模板,木支撑，计算梁模板、支撑工程量，确定定额项目。解：梁模板工程量=025+(0.21+0.08+0.12+0.14)2(5.24+.24)+0.600.204=9.40m2异形梁木模板，木支撑套10-4-123定额基价=379.76元10m2梁支撑超高工程量=940m2超高次数：(4.80-0.50-3.60)3.00=0.23=I次木支撑每增加3m套Io-4-131定额基价=73.86元10m28、钢筋混凝土直形墙、电梯井壁等项目，模板及支撑是按普通混凝土考虑的，若设计要求防水、防油、防射线时，按相应子目增加止水螺栓及端头处理内容。
6、9、组合钢模板、复合木模板项目，己包括回库维修费用。回库维修费的内容包括：模板的运输费，维修的人工、材料、机械费用等。10、对拉螺栓与钢、木支撑结合的现浇混凝土模板子目，定额按不同构件、不同模板材料和不同支撑工艺综合考虑，实际使用对拉螺栓、钢、木支撑的多少，与定额不同时，不得调整。二、工程量计算规则1、现浇混凝土及预制钢筋混凝土模板工程量，除另有规定者外，应区别模板的材质，按混凝土与模板接触面的面积，以平方米计算。定额附录中的混凝土模板含量参考表，系根据代表性工程测算而得，只能作为投标报价和编制标底（招标控制价）时的参考。2、现浇混凝土基础的模板工程量，按以下规定计算:（1）现浇混凝土满堂基础
7、（有梁式）定额项目是按上翻梁计算编制的，若梁在满堂基础下部（下翻梁）时，应套用无梁式满堂基础项目，由于下翻梁的模板无法拆除，且简易支模方式很多,施工单位应按施工组织设计确定的方式另行计算梁模板费用；（2）杯形基础和高杯基础杯口内的模板，并入相应基础模板工程量内。杯形基础杯口高度大于杯口长边长度的，套用高杯基础定额项目。(3)现浇混凝土带形基础的模板，按其展开高度乘以基础长度，以平方米计算；基础与基础相交时重叠的模板面积不扣除；直形基础端头的模板，也不增加。(4)现浇混凝土带形桩承台的模板，执行现浇混凝土带形基础(有梁式)模板子目。3 .现浇钢筋混凝土墙、板上单孔面积在0.311f以内的孔洞，不
8、予扣除，洞侧壁模板亦不增加；单孔面积在0.3行以外时，应予扣除，洞侧壁模板面积并人墙、板模板工程量内计算；1)现浇混凝土墙模板，按混凝土与模板接触面积，以平方米计算。(1)墙与柱连接时，柱侧壁按展开宽度，并入墙模板面积内计算。(2)墙与梁相交时，不扣除梁头所占墙的模板面积。(3)现浇混凝土墙模板中的对拉螺栓，定额按周转使用编制。若工程需要，对拉螺栓(或对拉钢片)与混凝土一起整浇时，按定额“附注”执行；对拉螺栓的端头处理，另行单独计算。2)现浇混凝土板的模板，按混凝土与模板接触面积，以平方米计算。(1)伸入梁、墙内的板头，不计算模板面积。(2)周边带翻檐的板(如卫生间混凝土防水带等)，底板的板厚
9、部分不计算模板面积；翻檐两侧的模板，按翻檐净高度，并入板的模板工程量内计算。(3)板与柱相交时，不扣除柱所占板的模板面积。但柱与墙相连时，柱与墙等厚部分(柱的墙内部分)的模板面积，应予扣除。4 .现浇钢筋混凝土框架及框架剪力墙分别按梁、板、柱、墙有关规定计算；凸出混凝土墙的附墙柱并人墙内工程量计算；5、现浇混凝土柱模板，按柱四周展开宽度乘以柱高，以平方米计算。(1)柱、梁相交时，不扣除梁头所占柱模板面积。(2)柱、板相交时，不扣除板厚所占柱模板面积。现浇混凝土柱模板工程量=柱截面周长X柱高构造柱模板，按混凝土外露宽度，乘以柱高以平方米计算。(1)构造柱与砌体交错咬茬连接时，按混凝土外露面的最大
10、宽度计算。构造柱与墙的接触面不计算模板面积。构造柱与砖墙咬口模板工程量=混凝土外露面的最大宽度X柱高(2)构造柱模板子目，已综合考虑了各种形式的构造柱和实际支模大于混凝土外露面积等因素，适用于先砌砌体，后支模、浇筑混凝土的夹墙柱情况。6 .混凝土后浇带二次支模工程量按混凝土与模板接触面积计算,套用后浇带定额项目；7、现浇混凝土梁(包括基础梁)模板，按梁三面展开宽度乘以梁长,以平方米计算。(1)柱与梁、柱与墙、梁与梁等连接的重叠部分，以及伸入墙内的梁头、板头部分，均不计算模板面积;单梁，支座处的模扳不扣除，端头处的模板不增加。梁与梁相交时，不扣除次梁梁头所占主梁模板面积。梁与板连接时，梁侧壁模板
11、算至板下坪。(2)现浇混凝土过梁，按设计图示尺寸的外露面积计算；若与圈梁连接时，其过梁长度按洞口宽度两端共加50Omm计算；(3)现浇混凝土有梁板定额项目是指梁(包括主次梁)与板构成一体的情况，其工程量以梁和板的模板接触面积总和计算；无梁板是指不带梁直接用柱头支撑板，其工程量以板和柱帽模板接触面积总计算；平板是指无柱、梁，直接用墙支撑的板，其工程量以模板与混凝土接触面积计算；【特别提示】1、现浇混凝土有梁板的板下梁的模板支撑高度，自地（楼）面支撑点计算至板底，执行板的支撑高度超高子目；2、若某开间现浇板下有一根现浇混凝土主梁的情况，不能按有梁板计算，应分别按平板和单梁计算。3、现浇混凝土密肋板
12、模板，按有梁板模板计算；斜板、折板模板，按平板模板计算；预制板板缝大于40mm时的模板，按平板后浇带模板计算。8、现浇钢筋混凝土悬挑板（雨篷、阳台）按图示外挑部分尺寸的水平投影面积计算。挑出墙外的牛腿梁及板边模板不另计算；但嵌入墙体内的梁和牛腿梁伸入墙内部分应另行计算工程量，套用相应定额项目；【特别提示】现浇混凝土悬挑板上有翻檐者，其翻檐工程量应另行计算，套用10-4-211挑檐、天沟定额项目；若翻檐高度超过300mm,套用10-4-206栏板定额项目；现浇混凝土挑檐、天沟按模板与混凝土的接触面以平方米计算。9 .现浇钢筋混凝土楼梯，以图示露明面尺寸的水平投影面积计算，不扣除小于500mm楼梯
13、井所占面积。楼梯的踏步、踏步板、平台梁等侧面模板，不另计算；混凝土楼梯模板工程量=钢筋混凝土楼梯工程量【特别提示】楼梯工程量计算应包括每一跑的休息平台和相应的楼层板；楼层板和楼梯的分界线：有楼梯隔墙的以墙边线为界，无墙者以楼梯梁外边线为界。10 .现浇混凝土小型池槽模板，按构件外形体积计算，不扣池槽中间的空心部分，池槽内、外侧及底部的模板不另计算；11 .混凝土台阶（不包括梯带），按图示台阶尺寸的水平投影面积计算，台阶端头两侧不另计算模板面积；若台阶与平台连接时,其分界线应以最上层踏步外沿加300mm计算；12 .各种现浇混凝土板的倾斜度大于15。时，其模板子目的人工乘以系数1.30,其他不变
14、；13 .轻体框架柱（壁式柱）子目已综合轻体框架中的粱、墙、柱内容，但不包括电梯井壁、单梁、挑梁。轻体框架柱的模板工程量均按混凝土和模板接触面积合并以平方米计算，套用壁式柱相应定额项目；【特别提示】现浇混凝土电梯井壁模板工程量,按电梯井壁内外两侧的模板与混凝土接触面之和计算。14、现场预制混凝土构件模板工程量，按以下规定计算：现场预制混凝土模板工程量，除注明者外均按混凝土实体体积以立方米计算。现场预制混凝土模板工程量=混凝土工程量(2)预制桩按桩体积(不扣除桩尖虚体积部分)计算。预制桩模板工程量=混凝土工程量补：现浇混凝土柱、梁、墙、板的模板支撑超高：现浇混凝土柱、梁、墙、板的模板支撑，定额按
15、支模高度3.60m编制。支模高度超过3.6Om时，执行相应“每增3m”子目（不足3m,按3m计算），计算模板支撑超高。（2）构造柱、圈梁、大钢模板墙，不计算模板支撑超高。支模高度，柱、墙：地（楼）面支撑点至构件顶坪；梁：地（楼）面支撑点至梁底；板：地（楼）面支撑点至板底坪。梁、板（水平构件）模板支撑超高的工程量计算如下式:超高次数=（支模高度一36）3（遇小数进为1）超高工程量（m2）=超高构件的全部模板面积X超高次数柱、墙（竖直构件）模板支撑超高的工程量计算如下式：超高次数分段计算：自3.6Om以上，第一个3m为超高1次，第二个3m为超高2次，依次类推；不足3m,按3m计算。超高工程量（m2）=E（相应模板面积X超高次数）【应用案例14-10某工程一层为钢筋混凝土墙体，层高4.5m,现浇混凝土板厚120mm,采用胶合板模板，钢支撑，经计算一层钢筋混凝土模板工程量为5000曲（其中超高面积为IoOonr）,试计算胶合板模板工程量，确定定额项目。解:1.现浇混凝土墙体胶合板模板工程量S=5000m2套用10-4-136,直形墙、胶合板模板、钢支撑定额基价=148.54元/10m2定额直接费=50
