《混凝土用减水剂中减水率测定.docx》由会员分享，可在线阅读，更多相关《混凝土用减水剂中减水率测定.docx（5页珍藏版）》请在第壹文秘上搜索。

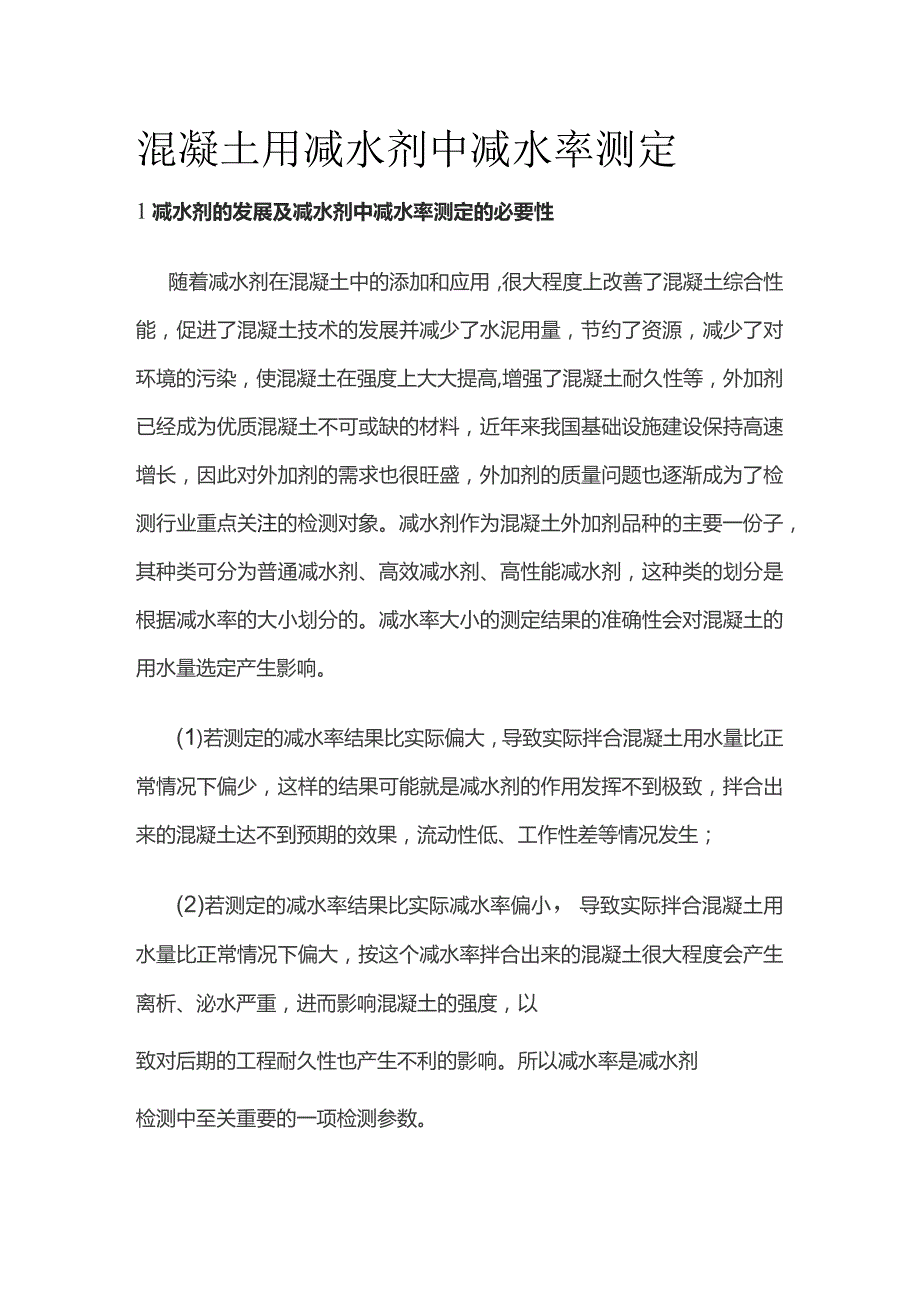

1、混凝土用减水剂中减水率测定1减水剂的发展及减水剂中减水率测定的必要性随着减水剂在混凝土中的添加和应用，很大程度上改善了混凝土综合性能，促进了混凝土技术的发展并减少了水泥用量，节约了资源，减少了对环境的污染，使混凝土在强度上大大提高,增强了混凝土耐久性等，外加剂已经成为优质混凝土不可或缺的材料，近年来我国基础设施建设保持高速增长，因此对外加剂的需求也很旺盛，外加剂的质量问题也逐渐成为了检测行业重点关注的检测对象。减水剂作为混凝土外加剂品种的主要一份子，其种类可分为普通减水剂、高效减水剂、高性能减水剂，这种类的划分是根据减水率的大小划分的。减水率大小的测定结果的准确性会对混凝土的用水量选定产生影响
2、。(1)若测定的减水率结果比实际偏大，导致实际拌合混凝土用水量比正常情况下偏少，这样的结果可能就是减水剂的作用发挥不到极致，拌合出来的混凝土达不到预期的效果，流动性低、工作性差等情况发生；(2)若测定的减水率结果比实际减水率偏小，导致实际拌合混凝土用水量比正常情况下偏大，按这个减水率拌合出来的混凝土很大程度会产生离析、泌水严重，进而影响混凝土的强度，以致对后期的工程耐久性也产生不利的影响。所以减水率是减水剂检测中至关重要的一项检测参数。2减水剂中减水率的检测过程2.1 减水率的概念减水率为受检混凝土（掺减水剂的混凝土）和基准混凝土坍落度基本相同时，受检混凝土用水量与基准混凝土用水量的差值与基准
3、混凝土用水量之比。2.2 减水剂-减水率测定所需原材料要求水泥：采用符合规范要求和中国建材协会认可的基准水泥（强度等级42.5的硅酸盐水泥，PI42.5）0砂：采用符合GB/T14684-2022中U区中砂，含泥量小于1%,细度模数在2.62.9。碎石：采用GB/T14685-2022中碎石的要求，含泥量小于0.5%,空隙率小于47%,5mm-10mm（占比40%）、10mm-20mm（占比60%）连续级配。水：采用符合JGJ63-2006中的混凝土拌合用水要求。减水剂：受检样品，掺量按厂家提供值。2.3 减水剂-减水率测定前期准备（1）由于减水剂试验受环境温湿度影响较大，所以在试验前一天要将

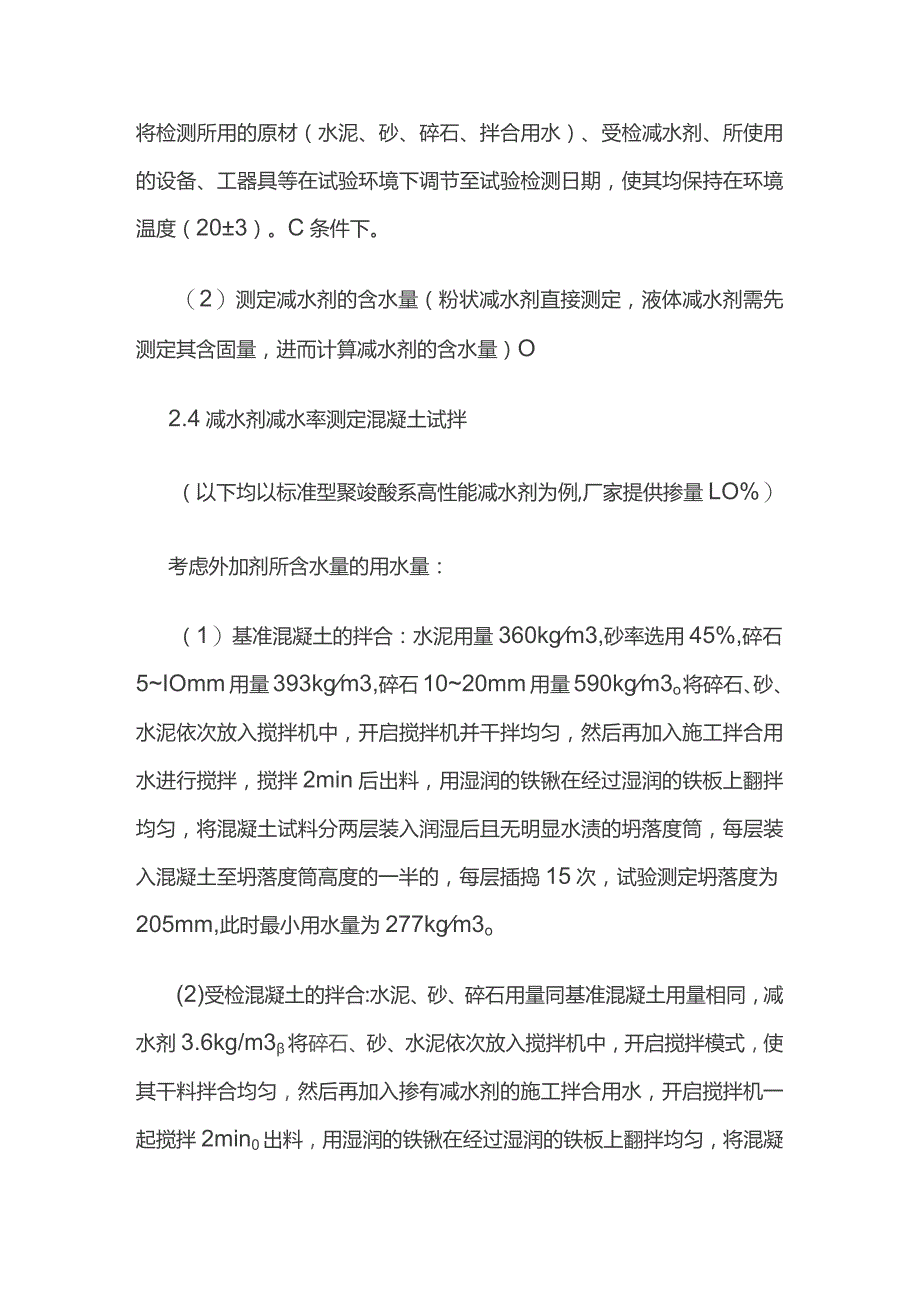

4、检测所用的原材（水泥、砂、碎石、拌合用水）、受检减水剂、所使用的设备、工器具等在试验环境下调节至试验检测日期，使其均保持在环境温度（203）。C条件下。（2）测定减水剂的含水量（粉状减水剂直接测定，液体减水剂需先测定其含固量，进而计算减水剂的含水量）O2.4减水剂减水率测定混凝土试拌（以下均以标准型聚竣酸系高性能减水剂为例,厂家提供掺量LO%）考虑外加剂所含水量的用水量：（1）基准混凝土的拌合：水泥用量360kgm3,砂率选用45%,碎石5IOmm用量393kgm3,碎石1020mm用量590kgm3o将碎石、砂、水泥依次放入搅拌机中，开启搅拌机并干拌均匀，然后再加入施工拌合用水进行搅拌，搅拌
5、2min后出料，用湿润的铁锹在经过湿润的铁板上翻拌均匀，将混凝土试料分两层装入润湿后且无明显水渍的坍落度筒，每层装入混凝土至坍落度筒高度的一半的，每层插捣15次，试验测定坍落度为205mm,此时最小用水量为277kgm3o(2)受检混凝土的拌合:水泥、砂、碎石用量同基准混凝土用量相同，减水剂3.6kg/m3将碎石、砂、水泥依次放入搅拌机中，开启搅拌模式，使其干料拌合均匀，然后再加入掺有减水剂的施工拌合用水，开启搅拌机一起搅拌2min0出料，用湿润的铁锹在经过湿润的铁板上翻拌均匀，将混凝土试料分两层装入经润湿后且无明显水渍的坍落度筒，每层装入坍落度筒二分之一的高度，每层插捣15次，测得坍落度为2
6、10mm,此时试验时最小加水量为189kgm3(本次试验用砂石料均为干燥状态、减水剂含水量经试验计算为83.3%,实际试验用水量=189+3.6*83.3%,为192kgm3)0基准混凝土和受检混凝土均取三个批次的试验结果平均值作为最终试验结果。未考虑外加剂所含水量的用水量：(1)基准混凝土的拌合：水泥用量360kgm3,砂率选用45%,(IO20)mm碎石用量393kgm3,(1020)mm碎石用量590kgm3o将两种级配的碎石、砂、水泥依次投入经润湿且无明显水渍的搅拌机中干拌均匀以后再加入施工拌合用水，一起搅拌2min后停止搅拌，出料，用湿润的铁锹在经润湿的铁板上翻拌均匀，将混凝土试料分
7、为两层装入湿布擦拭过的坍落度筒，每层装入坍落度筒中的高度为坍落度筒高的二分之一,且每层插捣15次，试验测得坍落度为205mm,此时最小用水量为277kgm3(2)受检混凝土的拌合:水泥、砂、(510)mm碎石、(1020)mm碎石的用量同基准混凝土用量相同，减水剂3.6kg/m3。将两个级配的碎石、砂、水泥依次组装入搅拌机中，并搅拌均匀，然后再加入掺有减水剂的施工拌合用水，开启搅拌机搅拌2min后出料，用湿润的铁锹在润湿过的铁板上翻拌均匀，将拌合好的混凝土试料分为两层装入湿布擦拭过且无明显水渍的坍落度筒,每层装入高度为坍落度筒高的二分之一，每层插捣15次，试验测得坍落度为210mm,此时试验时最小加水量为189kgm3o由试验结果可看出，仅仅考虑减水剂中含水量这项因素就会对混凝土用水量有很大影响，继而影响施工质量，再到对混凝土强度，以致于对后期混凝土耐久性等会产生长期影响。因此我们检测时应多关注各方面的因素对检测结果的影响。3对减水剂中减水率测定的影响因素及注意事项(1)原材料的影响例如水泥和减水剂的相容性是十分复杂的问题，所以严格按照规范要求选用水泥。(2)各种原材料和减水剂的称量要准确。(3)加料的程序、搅拌的时间、搅拌时的温度、搅拌机的类型也要严格控制。(4)搅拌机一次拌合量也应按要求控制，不大于45L,不小于20L
