《混凝土外加剂基本知识全套.docx》由会员分享，可在线阅读，更多相关《混凝土外加剂基本知识全套.docx（6页珍藏版）》请在第壹文秘上搜索。

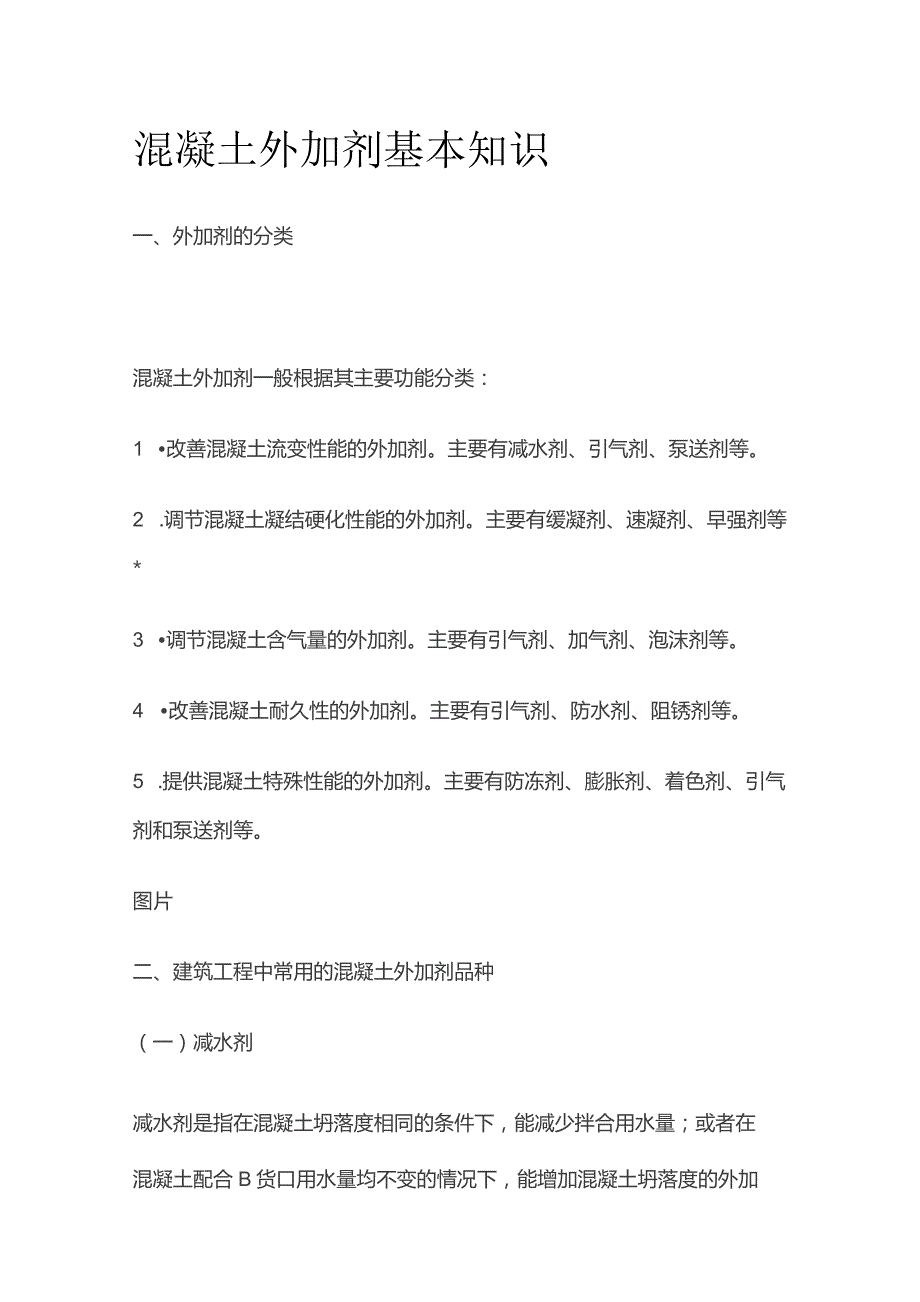

1、混凝土外加剂基本知识一、外加剂的分类混凝土外加剂一般根据其主要功能分类：1 改善混凝土流变性能的外加剂。主要有减水剂、引气剂、泵送剂等。2 .调节混凝土凝结硬化性能的外加剂。主要有缓凝剂、速凝剂、早强剂等*3 调节混凝土含气量的外加剂。主要有引气剂、加气剂、泡沫剂等。4 改善混凝土耐久性的外加剂。主要有引气剂、防水剂、阻锈剂等。5 .提供混凝土特殊性能的外加剂。主要有防冻剂、膨胀剂、着色剂、引气剂和泵送剂等。图片二、建筑工程中常用的混凝土外加剂品种（一）减水剂减水剂是指在混凝土坍落度相同的条件下，能减少拌合用水量；或者在混凝土配合B货口用水量均不变的情况下，能增加混凝土坍落度的外加剂。根据减水

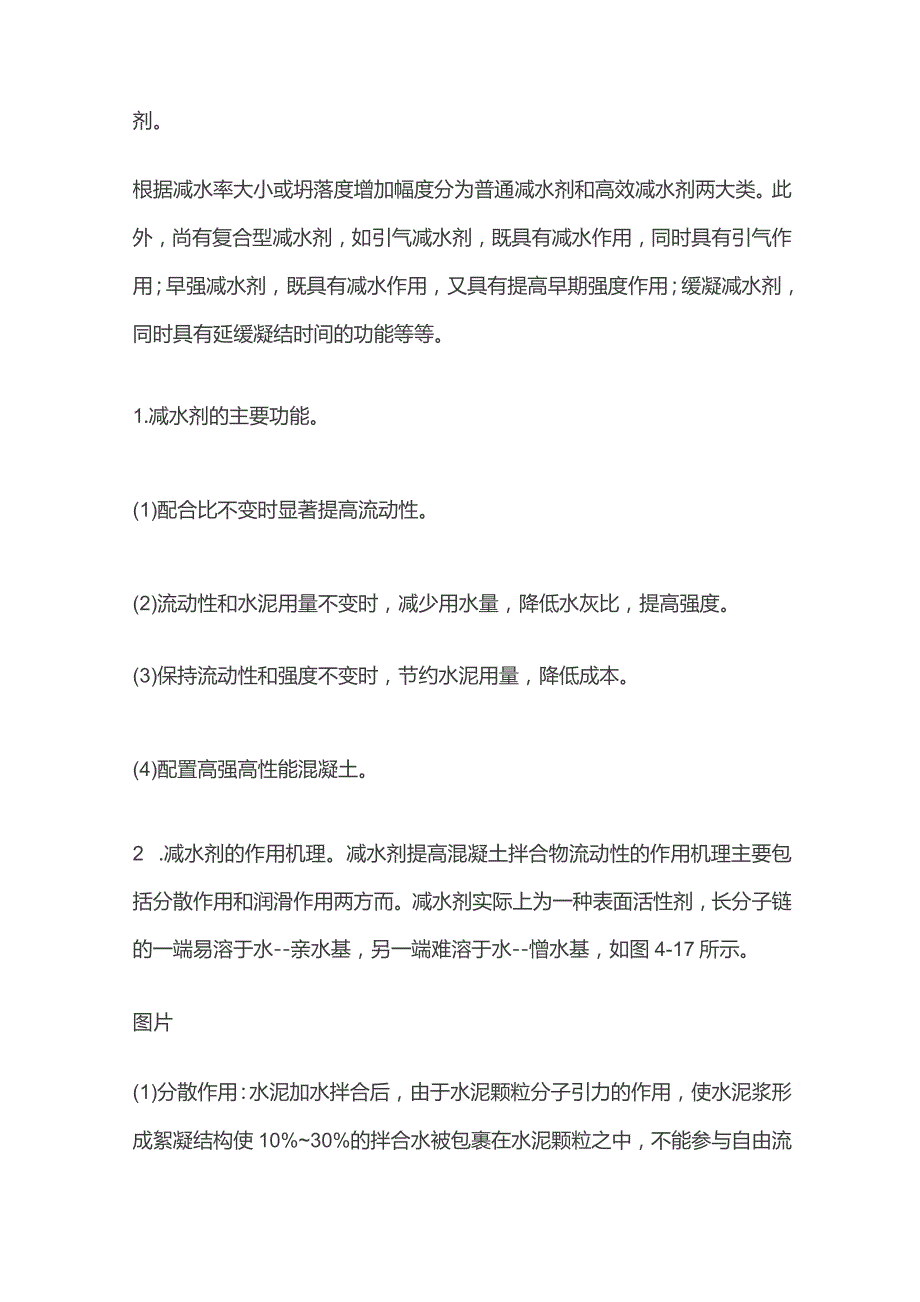

2、率大小或坍落度增加幅度分为普通减水剂和高效减水剂两大类。此外，尚有复合型减水剂，如引气减水剂，既具有减水作用，同时具有引气作用；早强减水剂，既具有减水作用，又具有提高早期强度作用；缓凝减水剂，同时具有延缓凝结时间的功能等等。1.减水剂的主要功能。(1)配合比不变时显著提高流动性。(2)流动性和水泥用量不变时，减少用水量，降低水灰比，提高强度。(3)保持流动性和强度不变时，节约水泥用量，降低成本。(4)配置高强高性能混凝土。2 .减水剂的作用机理。减水剂提高混凝土拌合物流动性的作用机理主要包括分散作用和润滑作用两方而。减水剂实际上为一种表面活性剂，长分子链的一端易溶于水-亲水基，另一端难溶于水-

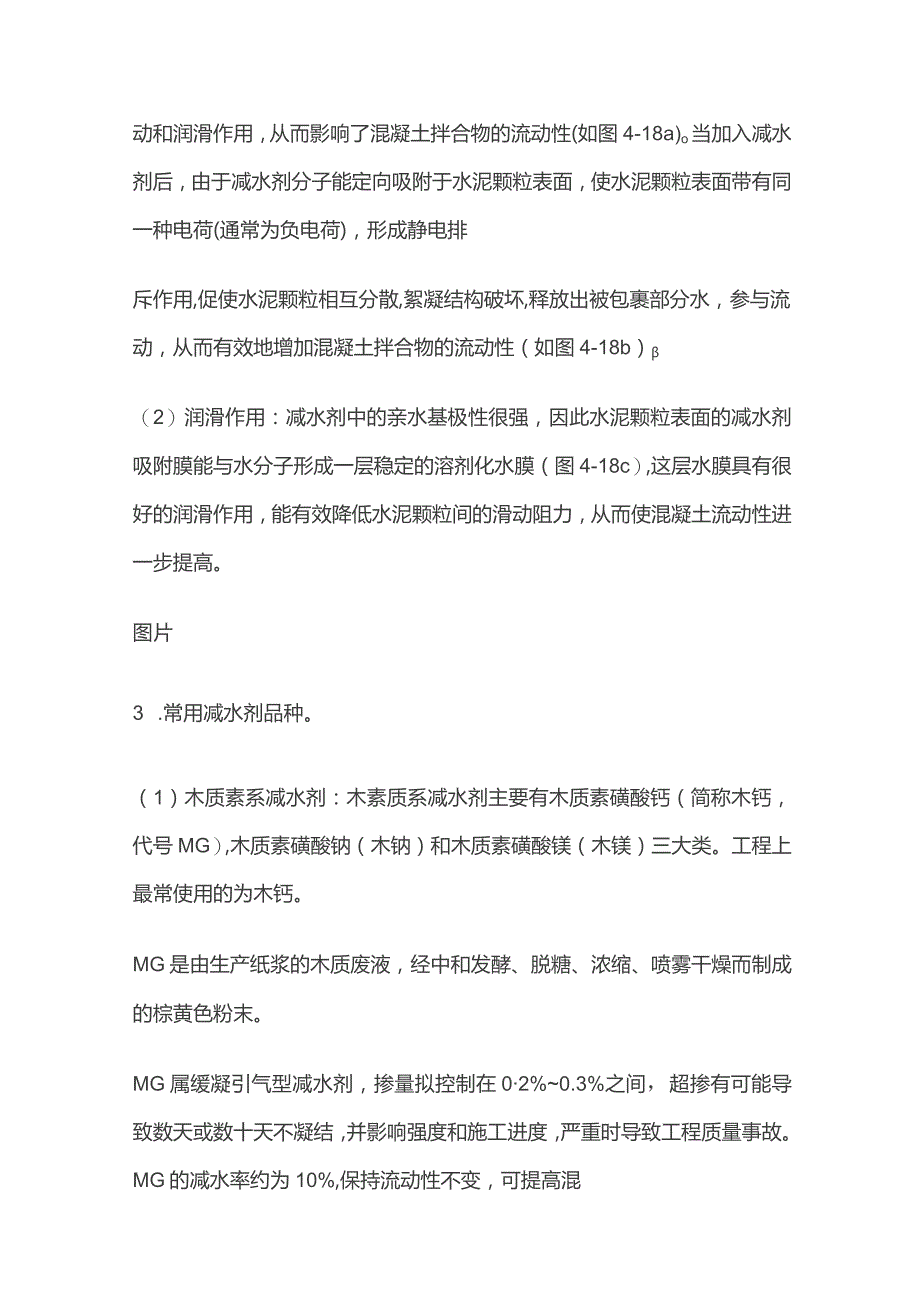

3、憎水基，如图4-17所示。图片(1)分散作用：水泥加水拌合后，由于水泥颗粒分子引力的作用，使水泥浆形成絮凝结构使10%30%的拌合水被包裹在水泥颗粒之中，不能参与自由流动和润滑作用，从而影响了混凝土拌合物的流动性(如图4-18a)o当加入减水剂后，由于减水剂分子能定向吸附于水泥颗粒表面，使水泥颗粒表面带有同一种电荷(通常为负电荷)，形成静电排斥作用,促使水泥颗粒相互分散,絮凝结构破坏,释放出被包裹部分水，参与流动，从而有效地增加混凝土拌合物的流动性（如图4-18b）（2）润滑作用：减水剂中的亲水基极性很强，因此水泥颗粒表面的减水剂吸附膜能与水分子形成一层稳定的溶剂化水膜（图4-18c）,这层水
4、膜具有很好的润滑作用，能有效降低水泥颗粒间的滑动阻力，从而使混凝土流动性进一步提高。图片3 .常用减水剂品种。（1）木质素系减水剂：木素质系减水剂主要有木质素磺酸钙（简称木钙，代号MG）,木质素磺酸钠（木钠）和木质素磺酸镁（木镁）三大类。工程上最常使用的为木钙。MG是由生产纸浆的木质废液，经中和发酵、脱糖、浓缩、喷雾干燥而制成的棕黄色粉末。MG属缓凝引气型减水剂，掺量拟控制在02%0.3%之间，超掺有可能导致数天或数十天不凝结，并影响强度和施工进度，严重时导致工程质量事故。MG的减水率约为10%,保持流动性不变，可提高混凝土强度8%10%;若不减水则可增大混凝土19坍落度约80100mm;若保
5、持和易性与强度不变时，可节约水泥5%10%;MG主要适用于夏季混凝土施工、滑模施工、大体积混凝土和泵送混凝土施工，也可用于一般混凝土工程。MG不宜用于蒸汽养护混凝土制品和工程。(2)蔡磺酸盐系减水剂：蔡磺酸盐系减水剂简称蔡系减水剂，它是以工业蔡或由煤焦油中分僧出含蔡的同系物经分馆为原料，经磺化、缩合等一系列复杂的工艺而制成的棕黄色粉末或液体。其主要成分为B-蔡磺酸盐甲醛缩合物。品种很多，如FDN、NN0、NF、MF、UNF、XP、SN-II、建1、NHJ等等。蔡系减水剂多数为非引气型高效减水剂，适宜掺量为05%1.2%,减水率可达15%30%,相应地可提高28天强度10%以上，或节约水泥10%
6、-20%蔡系减水剂对钢筋无锈蚀作用，具有早强功能。但混凝土的坍落度损失较大，故实际生产的蔡系减水剂，极大多数为复合型的，通常与缓凝剂或引气剂复合。蔡系减水剂主要适用于配制高强、早强、流态和蒸养混凝土制品和工程.也可用于一般工程。(3)树脂系减水剂：树脂系减水剂为磺化三聚露胺甲醛树脂减水剂，通常称为密胺树脂系减水剂。主要以三聚富胺、甲醛和亚硫酸钠为原料,经磺化、缩聚等工艺生产而成的棕色液体。最常用的有SM树脂减水剂。SM为非引气型早强高效减水剂，性能优于蔡系减水剂，但目前价格较高，适宜掺量05%-2.0%,减水率可达20%以上，1天强度提高一倍以上，7天强度可达基准28天强度，长期强度也能提高，
7、且可显著提高混凝土的抗渗、抗冻性和弹性模量。掺SM减水剂的混凝土粘聚性较大，可泵性较差，且坍落度经时损失也较大。目前主要用于配制高强混凝土、早强混凝土、流态混凝土、蒸汽养护混凝土和铝酸盐水泥耐火混凝土等。(4)糖蜜类减水剂：糖蜜类减水剂是以制糖业的糖渣和废蜜为原料，经石灰中和处理而成的棕色粉末或液体。国产品种主要有3FG、TF、ST等。糖蜜减水剂与MG减水剂性能基本相同，但缓凝作用比MG强，故通常作为缓凝剂使用。适宜掺量02%0.3%,减水率10%左右。主要用于大体积混凝土、大坝混凝土和有缓凝要求的混凝土工程。(5)复合减水剂：单一减水剂往往很难满足不同工程性质和不同施工条件的要求，因此，减水
8、剂研究和生产中往往复合各种其他外加剂，组成早强减水剂、缓凝减水剂、引气减水剂、缓凝引气减水剂等等。随着工程建设混凝土技术进步的需要，各种新型多功能复合减水剂正在不断研制生产中，如23h内无坍落度损失的保塑高效减水剂等，这一类外加剂主要有：聚猿酸盐与改性木质素的复合物、带磺酸端基的聚竣酸多元聚合物、芳香族氨基磺酸系高分子化合物、改性羟基衍生物与烷基芳香磺酸盐的复合物、荼磺酸甲醛缩合物与木钙等的复合物、三聚富胺甲醛缩合物与木钙等的复合物。其它减水剂新品种还有以甲基蔡为原料的聚次甲基甲基蔡磺酸钠减水剂；以古马隆为原料的氧萌树脂磺酸钠减水剂；胺基磺酸盐系高效减水剂；丙烯酸酯或醋酸乙烯的接枝共聚物系高效减水剂；聚按酸醒系与交联聚合物的复合物系高效减水剂；顺丁烯二酸衍生共聚物系高效减水剂;聚竣酸系高分子聚合物系减水剂等。
