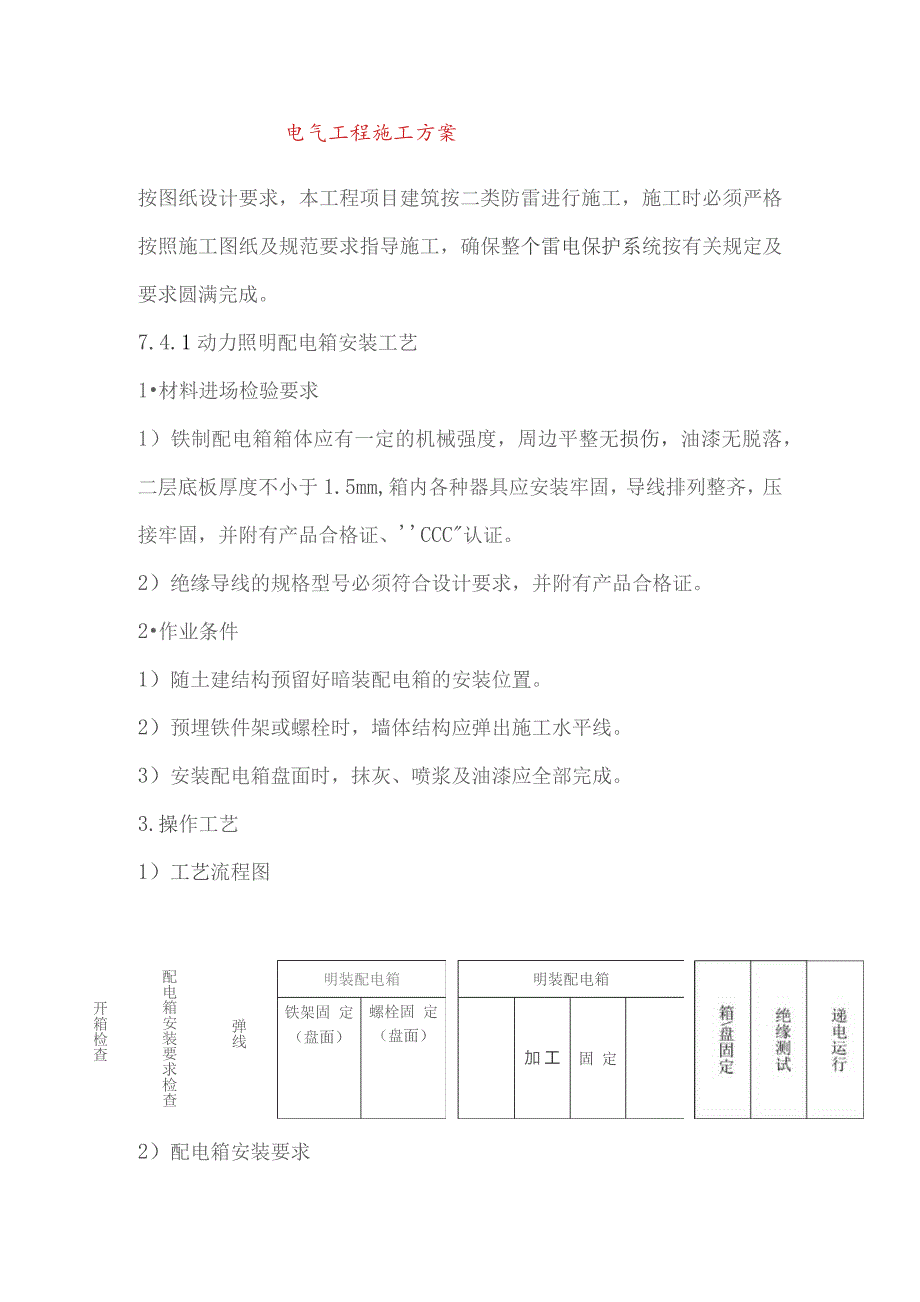

1、电气工程施工方案按图纸设计要求，本工程项目建筑按二类防雷进行施工，施工时必须严格按照施工图纸及规范要求指导施工，确保整个雷电保护系统按有关规定及要求圆满完成。7.4.1动力照明配电箱安装工艺1材料进场检验要求1）铁制配电箱箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm,箱内各种器具应安装牢固，导线排列整齐，压接牢固，并附有产品合格证、CCC认证。2）绝缘导线的规格型号必须符合设计要求，并附有产品合格证。2作业条件1）随土建结构预留好暗装配电箱的安装位置。2）预埋铁件架或螺栓时，墙体结构应弹出施工水平线。3）安装配电箱盘面时，抹灰、喷浆及油漆应全部完成。3.操作
2、工艺1）工艺流程图开箱检查配电箱安装要求检查明装配电箱铁架固 定（盘面）螺栓固 定（盘面）弹线明装配电箱加 工固 定2）配电箱安装要求a,设备开箱检查设备开箱点件检查，应与建设单位或供货单位共同进行，并做好记录。b.配电箱应安装在安全、干燥、易操作的场所，暗装时底边距地1.4m0明装时底边距地1.2m,在同一房间内，同类箱的高度应一致，允许偏Iomn1。配电箱接线时，导线剥削处不应伤着线芯和线芯过长。导线压头应牢固可靠，多股导线不应盘圈压接，多股线应涮锡后再压接，并不得减少导线股数。配电箱上的母线涂有黄（A相）、绿（B相）、红（C相）、黑（N零线）等颜色，双色线为保护地线（黄绿也称PE线）。c

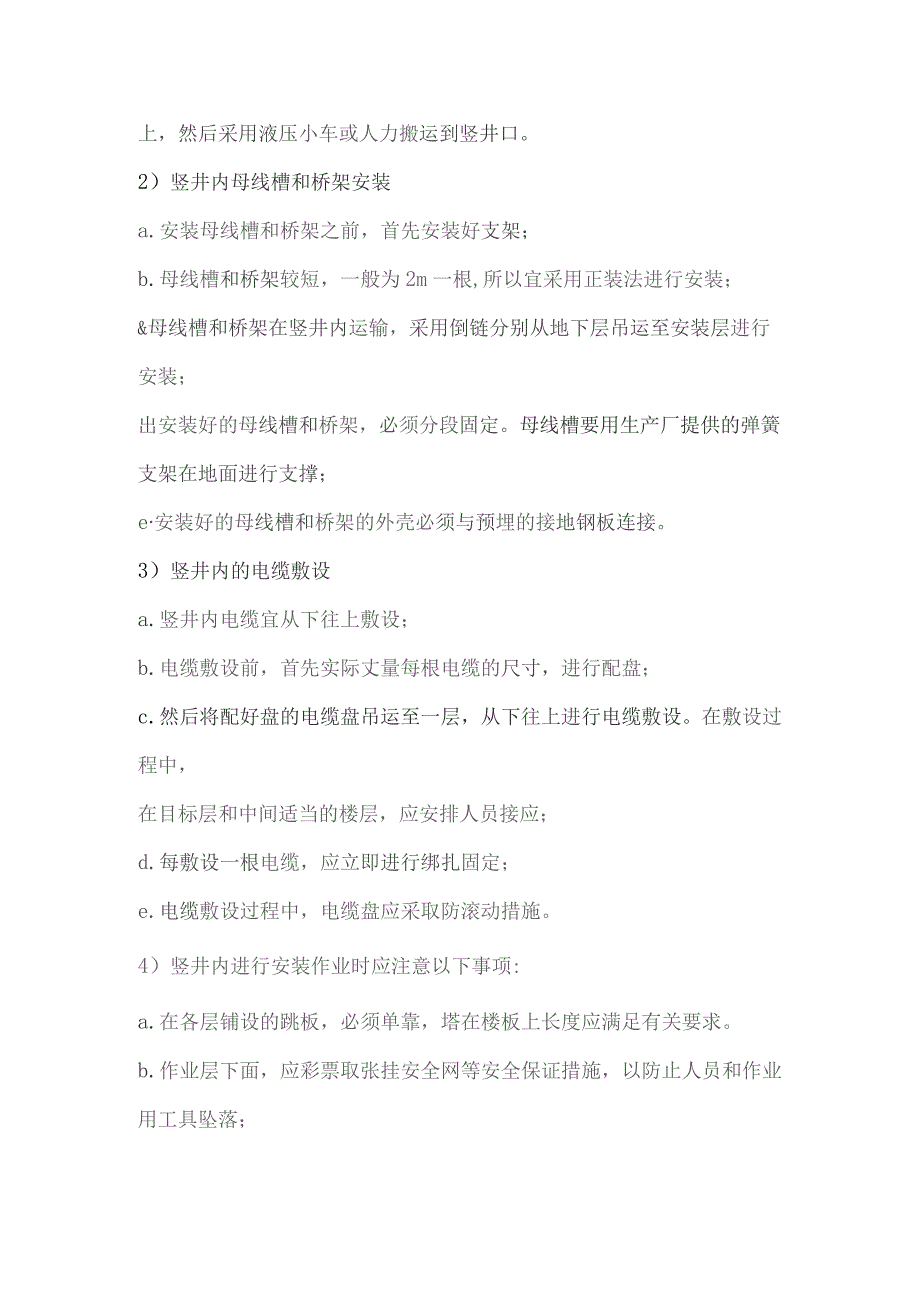

3、,弹线定位根据设计要求找出配电箱位置，并按照箱的外形尺寸进行弹线定位,弹线定位的目的是对有预埋木砖或铁件的情况，可以更准确的找出预埋件。d.配电箱在配电间内安装详图配电间内明装配电箱安装方法7. 4.2竖井内管道、母线槽、桥架安装及电缆敷设1）安装在竖井内的材料的垂直运输利用土建施工现场的上下行车道将较短且轻的母线槽和桥架运至每层平面上，然后采用液压小车或人力搬运到竖井口。2）竖井内母线槽和桥架安装a.安装母线槽和桥架之前，首先安装好支架；b.母线槽和桥架较短，一般为2m一根,所以宜采用正装法进行安装；&母线槽和桥架在竖井内运输，采用倒链分别从地下层吊运至安装层进行安装；出安装好的母线槽和桥架
4、，必须分段固定。母线槽要用生产厂提供的弹簧支架在地面进行支撑；e安装好的母线槽和桥架的外壳必须与预埋的接地钢板连接。3）竖井内的电缆敷设a.竖井内电缆宜从下往上敷设；b.电缆敷设前，首先实际丈量每根电缆的尺寸，进行配盘；c.然后将配好盘的电缆盘吊运至一层，从下往上进行电缆敷设。在敷设过程中，在目标层和中间适当的楼层，应安排人员接应；d.每敷设一根电缆，应立即进行绑扎固定；e.电缆敷设过程中，电缆盘应采取防滚动措施。4）竖井内进行安装作业时应注意以下事项:a.在各层铺设的跳板，必须单靠，塔在楼板上长度应满足有关要求。b.作业层下面，应彩票取张挂安全网等安全保证措施，以防止人员和作业用工具坠落；c
5、.在竖井内吊运管道、母线槽、电缆等材料，必须制定专门的吊运方案，且有专人负责指挥，运用的吊索，倒链等必须经过验算。d.在竖井内吊运作业时，应配备无线步话机等通讯设备。5）局部位置具体做法a,竖井内桥架安装，见下图：竖井内电绕桥型垂直安装方法b.竖井内电缆敷设如下图:*SSSHffi*ttc.竖井内母线槽安装如下图:Ft用式母级叮分线tr配电径注惨方法*-m7.4.3 桥架线槽安装1 .支架与吊架安装要求:a.支架与吊架所用钢材应平直，无显著扭曲。下料后长短偏差应在5mm范围内，切口处应无卷边、毛刺。钢支架与吊架应焊接牢固，无显著变形、焊缝均匀平整，焊缝长度应符合要求，不得有裂纹、咬边、气孔、凹
6、陷、漏焊、焊漏等缺陷。b.支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑物有相同坡度。支架与吊架的规格一般不应小于扁铁3011)m*3m,角钢25mm*3m11)C.严禁用电气焊切割钢结构或轻钢龙骨任何部位，焊接后均应做防腐处理。万能吊具应采用定型产品，对线槽进行吊装，并应有各自独立的吊装卡具或支撑系统。d.固定支点间距一般不应大于1.5-2.Omo在进出接线盒、箱、柜、转角、转弯和变形健两端及丁字接头的三端500mm以内设置固定支持点。支架与吊架距离上层楼板不应小于150-20Omn1,距地面高度不应低于IoO150mmoe.严禁用木砖固定支架与吊架。轻钢龙骨上
7、敷设线槽应各自有单独卡具吊装或支撑系统，吊杆直径不应小于8mm。2 .线槽安装要求：a.线槽应平整，无扭曲变形，内壁无毛刺，各种附件齐全。线槽的接口应平整，接线处应紧密平直。槽盖装上后应平整，无翘角，出线口的位置准确。b.在吊顶内敷设时，如果吊顶无法上人时应留有检修孔。不允许将穿过墙壁的线槽与墙上的孔洞一起抹死。线槽的所有非导电部分的铁件均应相互连接和跨接，使之成为一个连续导体，并做好整体接地。c.线槽经过建筑物的变形缝（伸缩缝、沉降缝）时，线槽本身应断开，槽内用内连接板搭接，不需固定。保护地线和槽内导线均应留有补偿余量。3 .敷设安装：线槽直线段连接应采用连接应采用连接板，用垫圈、弹簧垫圈、
8、螺母紧固，接茬处应缝隙严密平齐。线C_.Bz_C槽进行交叉、转弯、丁字连接时，应采用单通、二通、三通、四通或平面二通、平面三通等进行变通连接，导线接头处应设置接线盒或将导线接头放在电气器具内。线槽与盒、箱、柜等接茬时，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵。建筑物的表面如有坡度时，线槽应随其变化坡度。待线槽全部敷设完毕后，应在配线之前进行调整检查。确诊合格后，再进行槽内配线。4 .吊装金属线槽安装：万能型号具一般应用在钢结构中，如工字钢、角钢、轻钢龙骨等结构，可预先将吊具卡具、吊杆、吊装器组装成一个整体，在标出的固定点位置处进行吊装，逐件地将吊装卡具压接在钢结构上，将顶丝
9、拧牢。a.线槽直线段组装时，应先做干线，再做分支线，将吊装器与线槽用蝶形夹卡固定在一起，按此方法，将线槽逐段组装成形。线槽与线槽可采用内连接头或外连接头，配上平垫和弹簧垫用螺母紧固。螺母必须在线槽壁外侧。b.线槽交叉、丁字、十字应采用二通、三通、四通进行连接，导线接头处应设置接线盒或放置在电气器具内，线槽内不允许有导线接头。转弯部位应采用立上弯头和立下弯头，安装角度要适宜。出线口处应利用出线口盒进行连接，末端部位要装上封堵，在盒、箱、柜进出线处应采用抱脚连接。5 .局部位置具体做法：1）制冷机房桥架安装，见下图：& Qd980C*100 WM). oc*oc I-14. ICC 1寸冷*京 *
10、M M MV制冷机房桥架平面图制冷机房桥架吊装方法图桥架与电动机楼线安装i吊顶内线槽过梁安装方法7.4.4 插接式母线槽安装本工程插接母线，主要为部分大容量设备供电，母线槽垂直安装在竖井内。1 .对材料的要求1）母线槽应有CCC认证、出厂合格证和安装技术文件，安装技术文件应包括母线槽的额定电压、额定容量、试验报告等技术资料及母线槽排列图。2）制作支架的各种型钢、卡件应经过防腐处理，且应符合设计要求;膨胀螺栓、螺栓、螺母、垫片、弹簧垫圈应是热镀锌制品。3）其它材料，如防锈漆、面漆、电焊条等应有出厂合格证。2 .安装工艺工艺流程：1）设备开箱清点检查，应由安装单位、业主（监理）及供货单位共同进行，
11、并作好记录。母线槽分段标志清晰齐全，外观无损伤变形，绝缘电阻合格。根据母线槽排列图和装箱单，检查母线槽、进线箱、插接开关箱及附件，其规格、数量、品种应符合设计要求。如发现设备及附件不符合设计要求或质量要求，不可擅自安装。2）支架制作如制造厂未供应配套的支架，或供应的支架不适合现场安装时，应根据设计和产品文件规定进行制作。具体要求为：根据施工现场的结构类型，支架应用角钢、槽钢或圆钢制作，可采用_、L、U、#型等4种形式。支架应用切割机下料，加工尺寸最大误差为5mm。用台钻、手电钻钻孔、严禁用气割开孔，孔径不得超过螺栓直径2m*吊杆螺纹应采用套丝机加工，不得有断丝。支架及吊架制作完毕，应除去焊渣，
12、刷上防锈漆和面漆。3）支架安装a.母线槽的水平支架间距不应大于1m,竖井内每隔2m设置一个支架,支架和吊架必须安装牢固。b.支架和吊架安装时必须拉线或吊锤，以保证成排支架或吊架的横平竖直，并按规定间距设置支架或吊架。c.母线槽垂直敷设支架，可采用支架，用膨胀螺栓固定在板墙上，支架的焊接处应清除焊渣，并刷上防锈漆和面漆，不得污染建筑物。4）母线槽安装按照母线槽排列图，将各节母线槽、插接开关箱、进线箱运至各安装地点。安装前应逐节摇测绝缘电阻，电阻值大于IOMQ才能安装组对。按母线槽排列图，从起始端开始向前安装。5）母线槽连接a.本工程母线槽主要安装在强电井内，强电井内设动力配电箱，照明配电箱，双电
13、源切换箱电缆桥架，动力母线、照明母线、插接箱、换接箱等，电井面积小，公用面积大，如何合理布置，便于安装、维护，操作方便，母线槽安装犹为重要。b.施工前，首先进行强电井，各种安装器具，1:10的模拟大样合理布置图，布置时并排敷设的母线注意插接箱错开。c.封闭母线不得用裸钢丝绳起吊和绑扎，母线不得任意堆放和在地面上拖拉，外壳上不得进行其他作业，外壳内和绝缘子必须擦试干净，外壳内不得有遗留物。d.封闭插接母线应直接用螺栓连接在支架上，螺栓加装平垫和弹簧垫圈牢固，外壳各连接部位的紧固螺栓应采用力矩扳手紧固，主连接的螺栓须有锁紧扭矩指示标志，各结合面应密封良好，母线的端头应装封闭罩，引出线孔的盖子应完整
14、。封闭式母线垂直穿楼。6）经过抗震伸缩缝的母线槽使用伸缩接头，水平或垂直安装的母线槽,每40米之内均应设一伸缩接头，伸缩接头亦可作为母线的热膨胀补偿用。电缆与母线的转换，采用换接箱，换接箱安装距本层顶1米左右位置。插接箱安装时注意与其它设备间的距离，要便于开启，高度距地1.5m,封闭母线与插接箱。7）安装注意事项母线槽安装完毕后，要进一步调整，以保证母线槽的垂直度和水平度。封闭式母线在穿过防火墙及防火楼板时，采用防火泥进行封堵。母线槽外壳接地跨接板连接应牢固防止松动，严禁焊接，母线槽外壳两端应与保护接地（零）线连接。插接箱有机械连锁，以防止插接箱闭合时插入或抽出，插接箱需加一接地设备，插进母线
15、时必须使接地设备先母线接地接触。8）试运行验收母线槽安装完毕后，应清理、清扫干净，用兆欧表摇测相间、相对零、相对地的绝缘电阻，并作好记录。检查测试符合设计要求后，送电空载运行24小时无异常现象，办理验收手续，交建设单位使用，同时提交验收资料。7.4.5电缆敷设1.材料要求：有CCC认证、出厂合格证、电缆规格、长度、型号、出厂日期标注清楚，电缆轴应完好无损、电缆外观完好无损，铠装无锈蚀，无机械损伤，无明显皱折和扭曲现象。2 .工艺流程：电缆检查-A准备工作-A电缆敷设-A安装电缆卡-A挂标志牌3 .施工前，应对IKV以下电缆用IKV摇表测相线间及相对地的绝缘电阻应不低于10兆欧。在桥架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列用表或图的方式画出现，并计算出电缆长度,以防电缆的交叉和混乱。4 .电缆保护管的最小允许弯曲半径是电缆外径的20倍。必须注意:每根电缆穿管最多不应超过三个弯，直角弯不应多于两个，管口应胀成喇叭形状，管口磨光无毛刺
