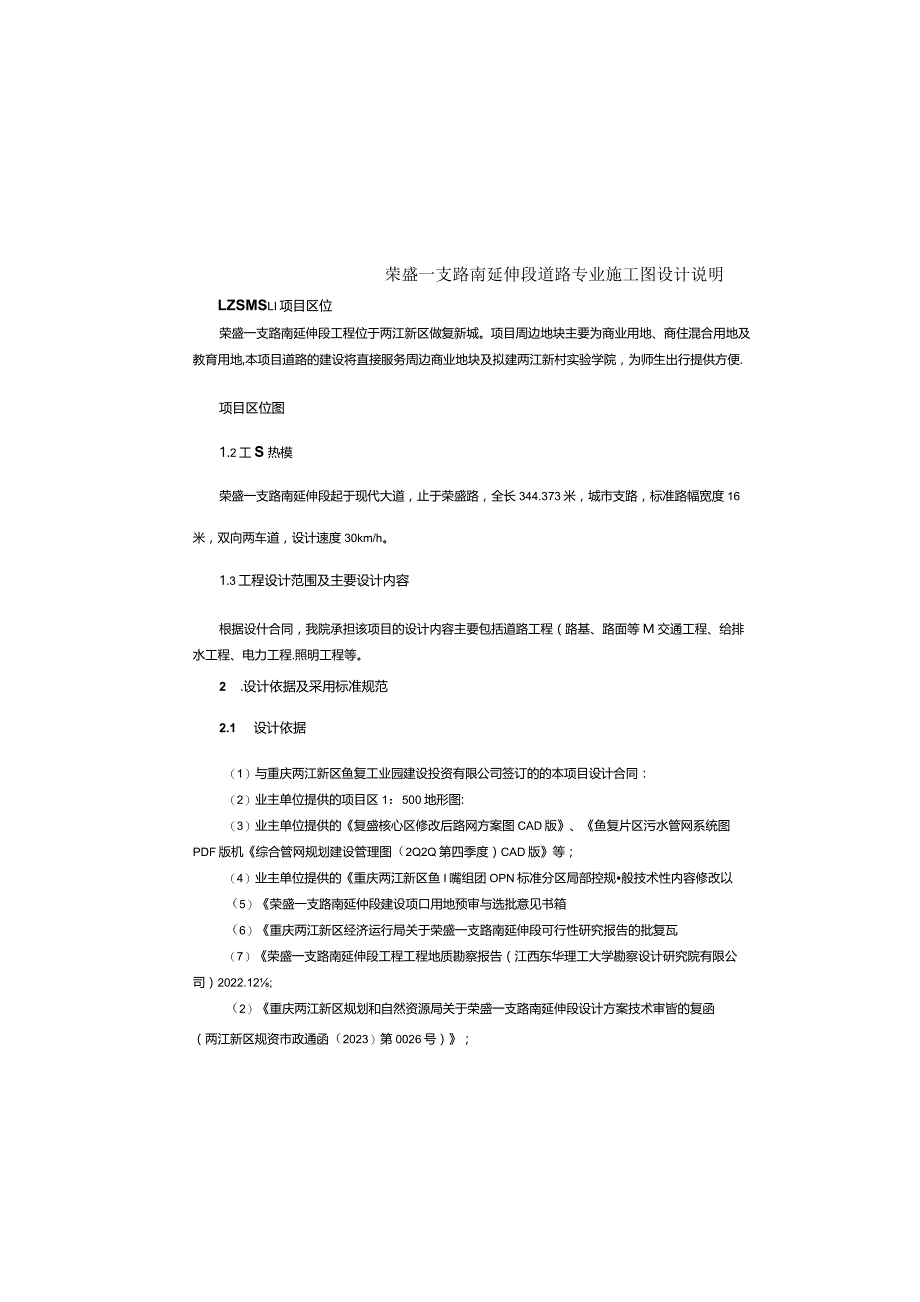

1、荣盛一支路南延伸段道路专业施工图设计说明LZSMSLI项目区位荣盛一支路南延伸段工程位于两江新区做复新城。项目周边地块主要为商业用地、商住混合用地及教育用地,本项目道路的建设将直接服务周边商业地块及拟建两江新村实验学院，为师生出行提供方便.项目区位图1.2工S热模荣盛一支路南延伸段起于现代大道，止于荣盛路，全长344.373米，城市支路，标准路幅宽度16米，双向两车道，设计速度30km/h。1.3工程设计范围及主要设计内容根据设什合同，我院承担该项目的设计内容主要包括道路工程（路基、路面等M交通工程、给排水工程、电力工程.照明工程等。2 .设计依据及采用标准规范2.1 设计依据（1）与重庆两江
2、新区鱼复工业园建设投资有限公司签订的的本项目设计合同：（2）业主单位提供的项目区1：500地形图:（3）业主单位提供的复盛核心区修改后路网方案图CAD版、鱼复片区污水管网系统图PDF版机综合管网规划建设管理图（2Q2Q第四季度）CAD版等；（4）业主单位提供的重庆两江新区鱼I嘴组团OPN标准分区局部控规般技术性内容修改以（5）荣盛一支路南延仲段建设项口用地预审与选批意见书箱（6）重庆两江新区经济运行局关于荣盛一支路南延伸段可行性研究报告的批复瓦（7）荣盛一支路南延伸段工程工程地质勘察报告（江西东华理工大学勘察设计研究院有限公司）2022.12;（2）重庆两江新区规划和自然资源局关于荣盛一支路南

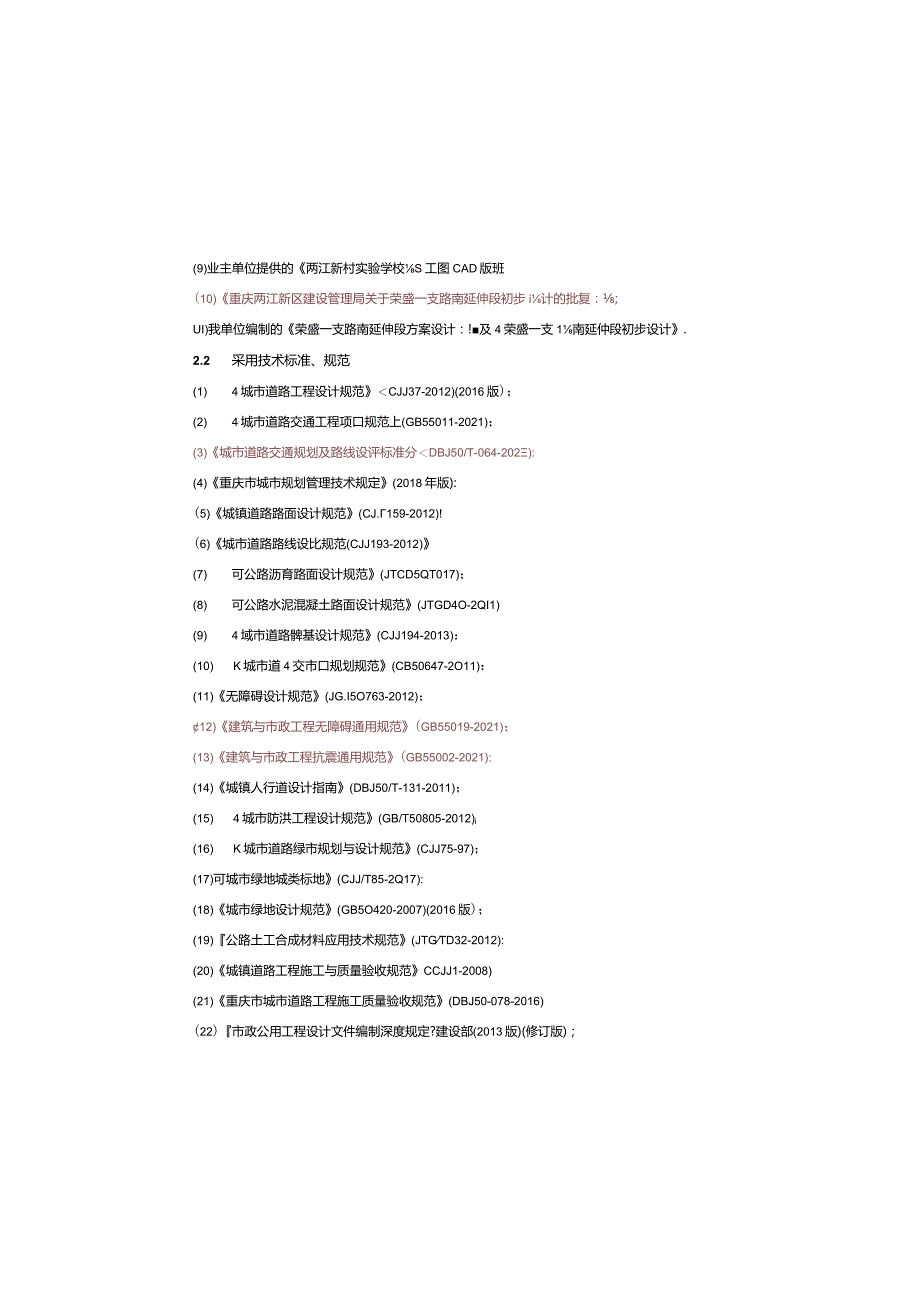

3、延伸段设计方案技术审皆的复函（两江新区规资市政通函（2023）第0026号）；(9)业主单位提供的两江新村实验学校S工图CAD版班(10)重庆两江新区建设管理局关于荣盛一支路南延伸段初步i计的批复：;UI)我单位编制的荣盛一支路南延伸段方案设计：!及4荣盛一支1南延仲段初步设计.2.2 采用技术标准、规范(1) 4城市道路工程设计规范CJJ37-2012)(2016版)；(2) 4城市道路交通工程项口规范上(GB55011-2021)；(3)城市道路交通规划及路线设评标准分DBJ50/T-064-202):(4)重庆市城市规划管理技术规定(2018年版):(5)城镇道路路面设计规范(CJ.15
4、9-2012)!(6)城市道路路线设比规范(CJJ193-2012)(7) 可公路沥育路面设计规范(JTCD5QT017)；(8) 可公路水泥混凝土路面设计规范(JTGD4O-2QI1)(9) 4域市道路髀基设计规范(CJJ194-2013)：(10) K城市道4交市口规划规范(CB50647-2O11)：(11)无障碍设计规范(JG.I5O763-2012)；12)建筑与市政工程无障碍通用规范(GB55019-2021)；(13)建筑与市政工程抗震通用规范(GB55002-2021):(14)城镇人行道设计指南(DBJ50/T-131-2011)；(15) 4城市防洪工程设计规范(GB/T5

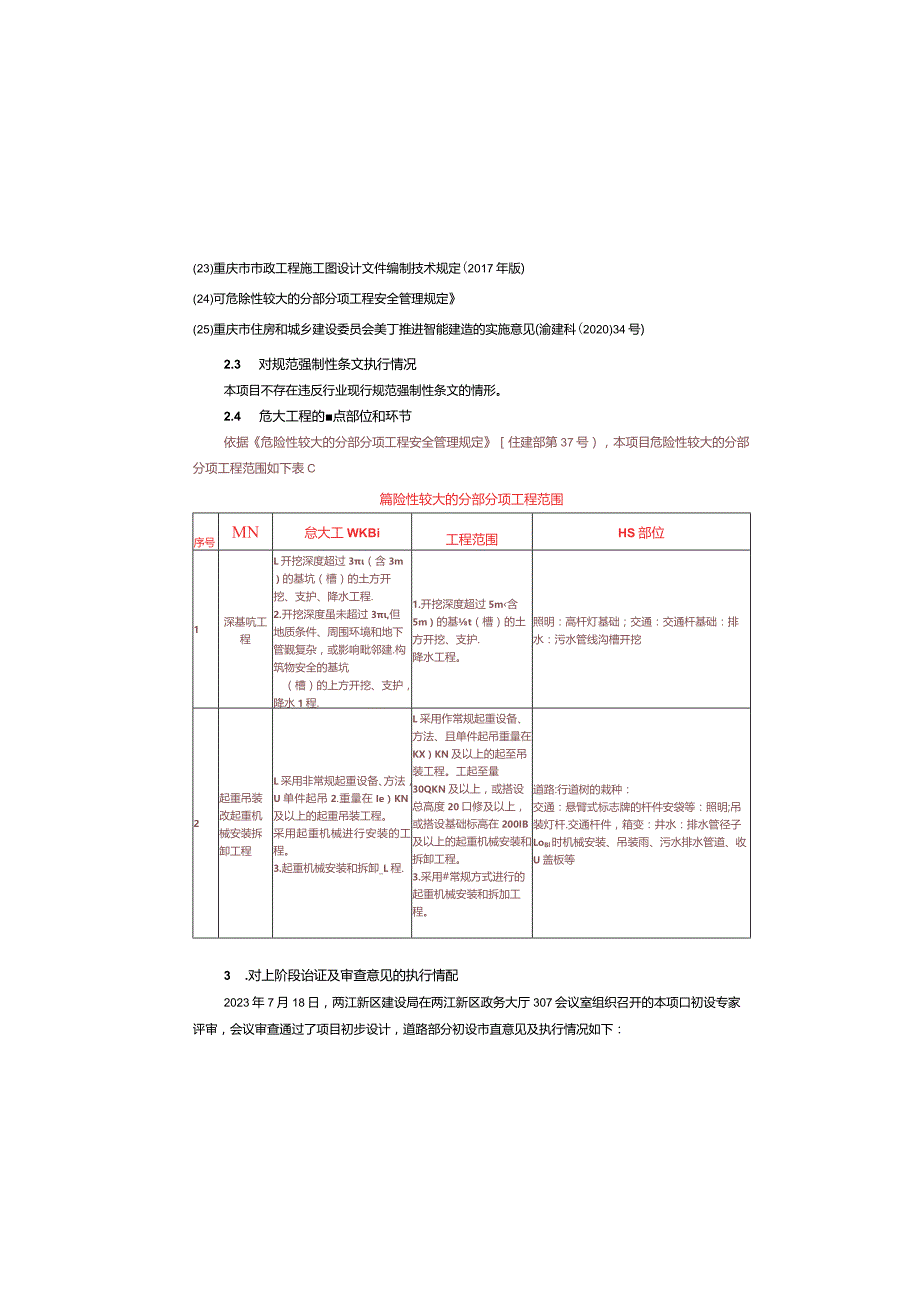

5、0805-2012)i(16) K城市道路绿市规划与设计规范(CJJ75-97)；(17)可城市绿地城类标地(CJJ/T85-2Q17):(18)城市绿地设计规范(GB5O420-2007)(2016版)；(19)公路土工合成材料应用技术规范(JTGTD32-2012):(20)城镇道路工程施工与质量验收规范CCJJ1-2008)(21)重庆市城市道路工程施工质量验收规范(DBJ50-078-2016)(22)市政公用工程设计文件编制深度规定?建设部(2013版)(修订版)；(23)重庆市市政工程施工图设计文件编制技术规定(2017年版)(24)可危除性较大的分部分项工程安全管理规定(25)重
6、庆市住房和城乡建设委员会美丁推进智能建造的实施意见(渝建科(2020)34号)2.3 对规范强制性条文执行情况本项目不存在违反行业现行规范强制性条文的情形。2.4 危大工程的点部位和环节依据危险性较大的分部分项工程安全管理规定住建部第37号），本项目危险性较大的分部分项工程范围如下表C篇险性较大的分部分项工程范围序号MN怠大工WKBi工程范围HS部位1深基吭工程L开挖深度超过3（含3m）的基坑（槽）的土方开挖、支护、降水工程.2.开挖深度虽未超过3,但地质条件、周围环境和地下管觐复杂，或影响毗邻建.构筑物安全的基坑（槽）的上方开挖、支护，降水1程.1.开挖深度超过5m含5m）的基t（槽）的土方
7、开挖、支护.降水工程。照明：高杆灯基础；交通：交通杆基础：排水：污水管线沟槽开挖2起重吊装改起重机械安装拆卸工程L采用非常规起重设备、方法，U单件起吊2.重量在Ie）KN及以上的起重吊装工程。采用起重机械进行安装的工程。3.起重机械安装和拆卸_L程.L采用作常规起重设备、方法、且单件起吊重量在KX）KN及以上的起至吊装工程。工起至量30QKN及以上，或搭设总高度20口修及以上，或搭设基础标高在200IB及以上的起重机械安装和拆卸工程。3.采用#常规方式进行的起重机械安装和拆加工程。道路:行道树的栽种：交通：悬臂式标志牌的杆件安袋等：照明;吊装灯杆.交通杆件，箱变：井水：排水管径子LoBl时机械
8、安装、吊装雨、污水排水管道、收U盖板等3 .对上阶段诒证及审查意见的执行情配2023年7月18日，两江新区建设局在两江新区政务大厅307会议室组织召开的本项口初设专家评审，会议审查通过了项目初步设计，道路部分初设市直意见及执行情况如下：1、1.2项目投资金额里补充与可研的对比情;兄.回哀I已根据审查意见，补充项目投资与可研的对比情况.Ila投资未超可研批复.2、L3编制依据应补充本项目的方案、可研作为编制依据。回复，已根据市查意见，补充本项目的方案.可研作为编制依据.3、本项目东侧为学校，应补充说明道路平面、竖向与学校的关系，做到有效衔接.二者工程量划分应清晰避免重复计量。回复，已根据审查量见
9、，补充说明道路平面、翌向与学校的关IL并补充土石方工程必分JKM,详见设计说明&5道路与两江实设学校的街接4,纵断而图中补充地质剖面图V回复、己根据审查意见，补充地质剖面图，详见DL03道路纵新面图.5、平面图中补充自道设计、三面坡设计。回复，已根据审查/见，补充盲道设计、三面坡设计，详见DL-O3道路平面图.6、补充海绵城市章节。回复，已握据审叠惠见，补充海绵城市章节，详见设计说明LlOLID土建工程.7、工程量表中有挖除现状的工程量,应补充对现状情况的分析，说明挖除现状景观乔木，乔木种类是否可以利用，回复，已根据审查意见，补充挖除现状乔木种类，挖除后窜不利用，详见设计说明5.11.3蠢化景
10、禺.8、项口建设规模中说上跨一横线T有误.靖核实.回复1已根据审查意见删除*误.4 .建设条件4.1 场地现状(1)现状道膝拟建道路位于位于看庆市两江新区龙盛产业片区的鱼复工业园内，是鱼复工业园路网的甫要组成部分。目前规划区周边有重庆绕城高速公路、现代大道，渝江大道等，建材运输条件十分便利。在区内还有若干施工便道(路幅宽度均在7米以下)，路面已硬化，使用状况良好.综上所述，本项目所在地交通等基础设施条件具备，工程建设条件良好，有利于工程建设.现代大道泊江大道（2）沿我建筑道路沿线无现状建筑，项目东侧两江新村实验学校目前已开工建设。在建两江新村卖Sft学枝（3）地上地下管续道路沿线地上地卜管线上
11、要为现状现代大道及渝江大道沿线敷设地下市政管线，另有现场施工临时用水用电管线.（4）河流、水集道路周边无现状河流卜东侧附近有御临河水系。4.2 气象水文拟建工程区属亚热带季风湿润气候区，气候温和.四季分明。常年平均气温18.5,极端最低气温为零下3匕（1991年12月25口至28口），极端最高气温为44.51C（2006年8月2）气候特征为：春早，多始于二月下旬：夏长，近五个月，且多闷热天气；冬短温暖，霜舌少见.城夏多连晴高温天气，伏旱突出，十年人遇.降水充沛，年最大降水量1532.3mm（199B年），多年年平均降水1150,7j三,多年平均蒸发量1034.31Inb平均相对湿度79%,年最
12、大风速IR7s11七，八月多暴雨，九月份暴雨也有。秋季多端雨，持续时间一般任3070天II云雾多，日照少Il年平均云量在8成以上，年雾日多达94天。年日照数仅为可照时数的30%左右.温度大，年平均相对湿度75-85%秋季可达85T0历年各月都以偏北风最多.且静风率高，年均为36风力微弱.年均风速l4m/s。线路段无冲沟及山平塘等地表水体.4.3 地形地貌拟建项目区域地貌属于构造剥蚀丘陵地貌，现场地多己整平，地形形态多为平地与缓坡相间，局部段较陡，地形坡度515“II地表多为草地、丛林覆盖。拟建场地地形地貌中等复杂。项目沿筑现状地形地薪生4地质构造根据区域地质资料.场地内无断层及构造破碎带通过。
13、场地地质构造上位于大碑场向斜东翼（图321）,岩层呈单斜产出，岩层产状295Y10勘察区内主要发育两组构造裂隙:(1)裂随LXl：产状344N71，裂隙间距07-12m,张开l-2mm,无充填物，裂面平直*延伸25m.结合程度差.属硬性结构面。(2)裂隙M：产状271?72,裂隙间距CL8-20m,张开L-3mm.裂面粗糙，泥质或岩屑充垣.延伸l-2m,结合程度差，属硬性结构面.经地面调查及钻探揭3K,岩层面微张闭合状，结合很差，尤其是砂，泥岩结合层面，容易泥化形成泥化夹层，属软弱结构而U据区域地质资料，建设场地内未见断层及活动性断裂层通过，地底构造简单。场地构造胡要IS4.5 地层岩性本次钻
14、探深度范围内，揭露场地覆盖层主要为第四.系全新统人工堆积层素填土(Q4ml),下伏基岩为侏罗系中统沙溪Bi组U2S)沱岩、泥质砂岩，互层状分布.现由新至老分述如下:(1)第四系金新统1)素填土Q4ml)杂色，稍湿，松散稍密，主要由粘性上夹泥岩、砂岩碎块石等组成，碎块石粒径2065cm,含量25%r51%,为场地道路平场时机械堆用，修建民房所形成，未碾压夯实，回填时间超过5年。填土性质差异大，钻探揭露厚度3O-6.2m,为特殊土层。(2)侏罗系中统沙溪庙组1)泥岩C2s-Ms):紫红色，主要由粘I:矿物组成，浓质结构，中厚层状构造.强风化岩层节理裂隙较发育，中等风化岩石节理裂隙不甚发育，岩芯较完
