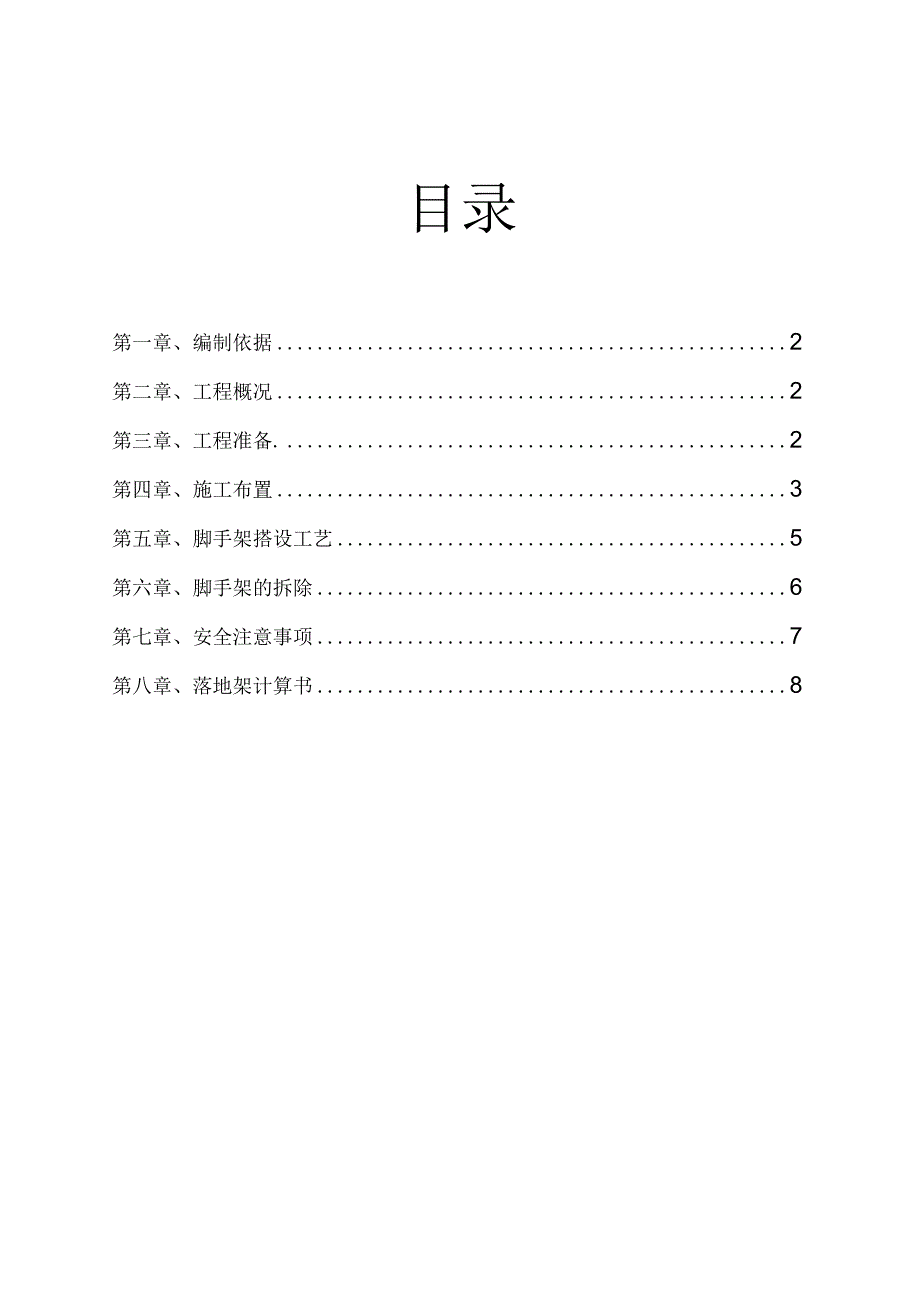

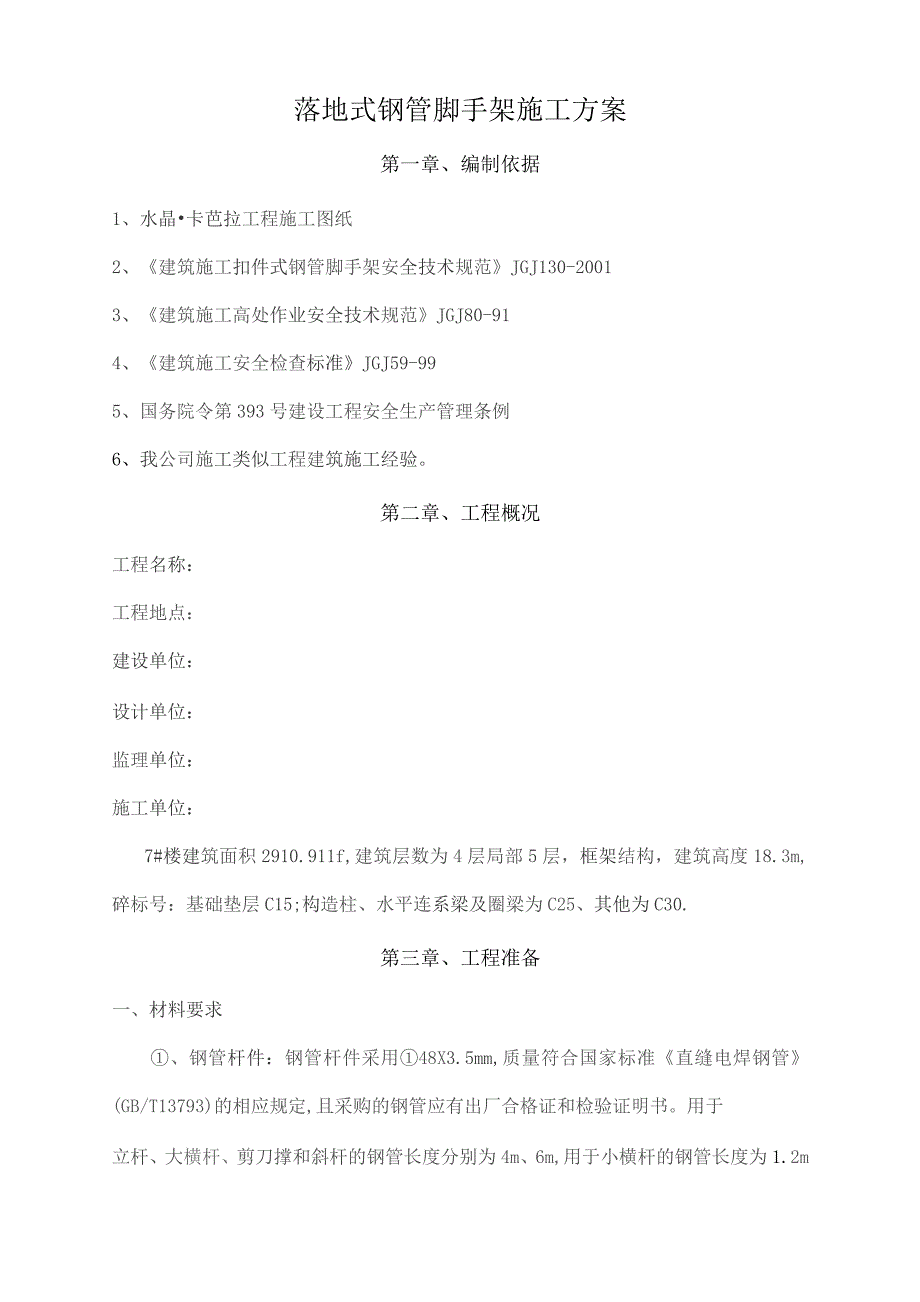

1、目录第一章、编制依据2第二章、工程概况2第三章、工程准备.2第四章、施工布置3第五章、脚手架搭设工艺5第六章、脚手架的拆除6第七章、安全注意事项7第八章、落地架计算书8落地式钢管脚手架施工方案第一章、编制依据1、水晶卡芭拉工程施工图纸2、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20013、建筑施工高处作业安全技术规范JGJ80-914、建筑施工安全检查标准JGJ59-995、国务院令第393号建设工程安全生产管理条例6、我公司施工类似工程建筑施工经验。第二章、工程概况工程名称：工程地点：建设单位：设计单位：监理单位：施工单位：7#楼建筑面积2910.911f,建筑层数为4层局部5层，

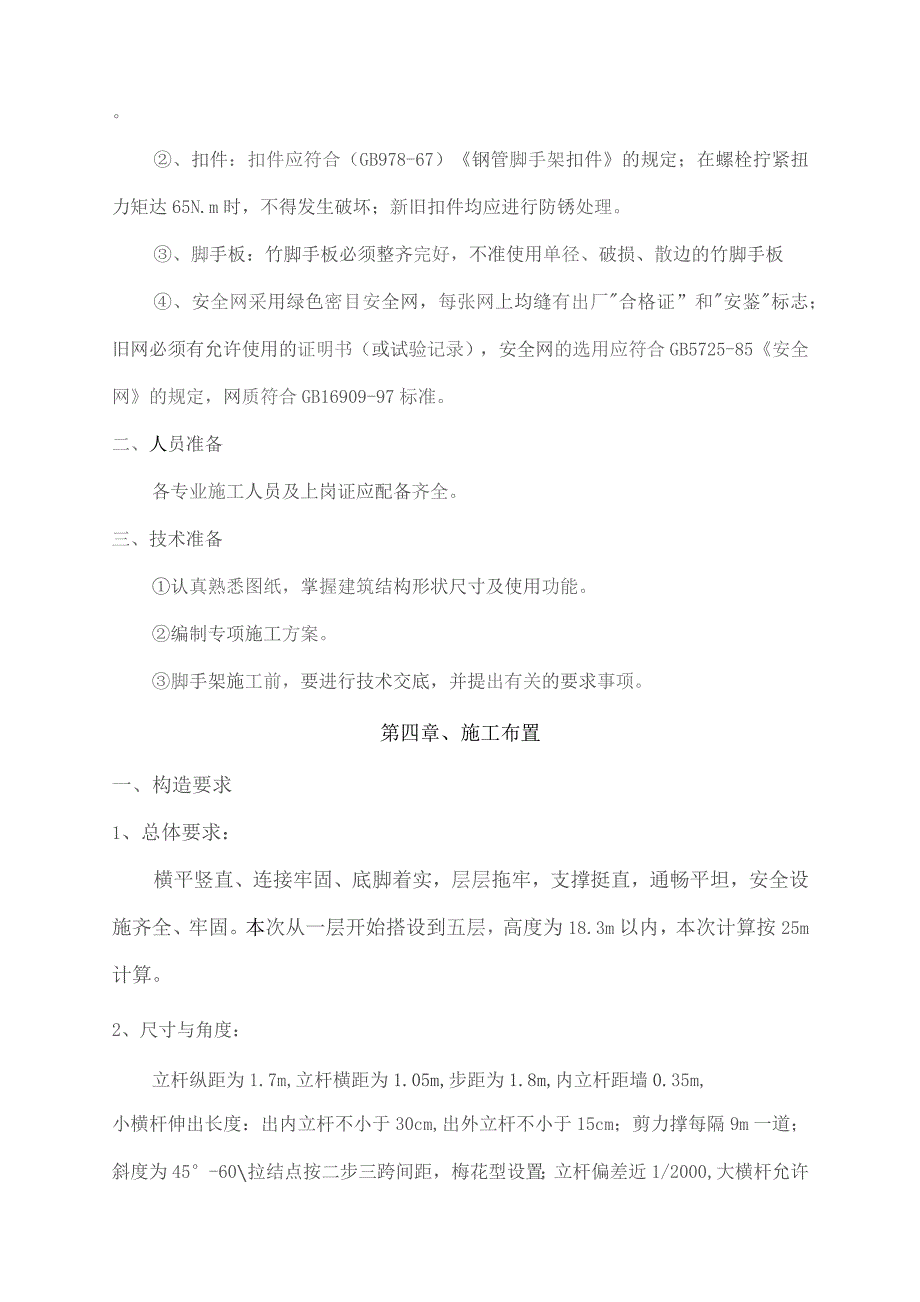

2、框架结构，建筑高度18.3m,碎标号：基础垫层C15;构造柱、水平连系梁及圈梁为C25、其他为C30.第三章、工程准备一、材料要求、钢管杆件：钢管杆件采用48X3.5mm,质量符合国家标准直缝电焊钢管(GB/T13793)的相应规定,且采购的钢管应有出厂合格证和检验证明书。用于立杆、大横杆、剪刀撑和斜杆的钢管长度分别为4m、6m,用于小横杆的钢管长度为1.2m。、扣件：扣件应符合（GB978-67）钢管脚手架扣件的规定；在螺栓拧紧扭力矩达65N.m时，不得发生破坏；新旧扣件均应进行防锈处理。、脚手板：竹脚手板必须整齐完好，不准使用单径、破损、散边的竹脚手板、安全网采用绿色密目安全网，每张网上均
3、缝有出厂合格证”和安鉴标志；旧网必须有允许使用的证明书（或试验记录），安全网的选用应符合GB5725-85安全网的规定，网质符合GB16909-97标准。二、人员准备各专业施工人员及上岗证应配备齐全。三、技术准备认真熟悉图纸，掌握建筑结构形状尺寸及使用功能。编制专项施工方案。脚手架施工前，要进行技术交底，并提出有关的要求事项。第四章、施工布置一、构造要求1、总体要求：横平竖直、连接牢固、底脚着实，层层拖牢，支撑挺直，通畅平坦，安全设施齐全、牢固。本次从一层开始搭设到五层，高度为18.3m以内，本次计算按25m计算。2、尺寸与角度：立杆纵距为1.7m,立杆横距为1.05m,步距为1.8m,内立杆
4、距墙0.35m,小横杆伸出长度：出内立杆不小于30cm,出外立杆不小于15cm；剪力撑每隔9m一道；斜度为45-60拉结点按二步三跨间距，梅花型设置；立杆偏差近1/2000,大横杆允许挠度杆长的1/150；每步架满铺竹笆，外侧满挂绿色密目安全网。3、脚手架地基处理：脚手架基础面为基坑底面，搭设之前必须把基底内的积水淤泥和杂物等清理干净并夯实平整，在每根立杆下面铺垫20OmmX20OmmX50mm的木板。4、立杆：相邻立杆的接头位置应错开布置在不同的步距内，与相近大横杆的距离不宜大于步距的三分之一，立杆与大横杆必须用直角扣件扣紧。5、大横杆：相邻步架的大横杆应错开布置在立杆的里侧和外侧，同一排大
5、横杆的水平偏差不大于该片脚手架总长度的1/250,且不大于50mmo6、剪刀撑：搭接接长不得对接，搭接长度不小于1m,管端伸出扣件盖板不小于10cm；剪刀撑与立杆、大小横杆同步搭设。由底至顶连续不断，形成均等菱形状；斜杆与地面夹角为4560度。7、护栏和挡脚板：挡脚板用一道低栏杆距脚手板O.3m,护身栏杆距脚手板为1.Imo8、扫地杆：在脚手架立杆底端之上20Omm左右设纵横向扫地杆，并用直角扣件与立杆连接牢固。第五章、脚手架搭设工艺杆件的运输、操作部位的材料堆放都必须服从高处作业技术规范的要求。严格禁止物件传递以抛掷方式进行。1、搭设顺序：立杆-*小横杆f大横杆f拉结f搁栅f栏杆f剪刀撑f脚
6、手板f挡脚板f密目网f内隔离2、在搭设过程中，应随时按规定校正步距、纵距、横距及立杆的垂直度。立杆必须垂直，校正后，可进行扫地杆的牵连工作，保证初搭架体的稳定。3、连墙构造地下室与首层均设置，纵向距离6m,垂直距离同层高，在剪刀墙及梁侧设置预埋铁，或在楼层上设置预留钢管，确保杆件连接可靠，扣件必须拧紧，应保持立杆的垂直度要求，连墙杆呈水平位置或向脚手架一端倾斜，但不容许向上翘起。4、洞口处构造:根据开洞宽度，在挑空立杆处增加斜杆加强的构造方式。5、搭设作业注意事项：、在设置第一排连墙件前，应约每隔6跨设一道抛撑，以确保架子稳定。、一定要采用先搭设起始段而后向前延伸的方式，当两组作业时，可分别从
7、相对角开始搭设。、连墙杆和剪刀撑应及时设置，不得落后2步架。、杆件端部伸出扣件之外不得小于100mm06、搭设时质量的检查验收:、立杆垂直度：H/300且不大于100mm。、步距偏差20InnI,柱距偏差50mm排距偏差20mmo、小横杆伸出内立杆不小于30cm,出外立杆不小于15cm,偏差不大于50mm。扣件螺栓拧紧扭转力4065NM0、剪刀撑斜杆与地面倾角4560度。7、脚手架的安全使用要求：、在架板上堆放的材料不得超过200kg/m1o不得堆放小型材料，以防保坠落伤人。、作业人员在架上的最大作业高度应以可进行正常操作为度，禁止在架板上加垫器物或单块脚手板以增加操作高度。、在作业中，严禁随
8、意拆除脚手架的基本构件杆件、整体性杆件、连接紧固件和连墙件。确因操作要求需要临时拆除时，必须经主管人员同意，采取相应弥补措施，并在作业完毕后及时予以恢复。、工人在架上作业中，应注意自我安全保护和他人的安全，避免发生碰撞、闪失和落物。、人员上下脚手架必须走设安全防护出入通（梯），严禁攀爬脚手架上下.、作业期间，应及时清理落入安全网内的材料和物品，在任何情况下，严禁自架上向下抛掷材料物品和倾倒垃圾。第六章、脚手架的拆除1、脚手架拆除前应由工程总负责人签证，确认不需要脚手架时，方可拆除。2、拆除脚手架应设置警戒区，并派专人负责警戒。3、拆除脚手前，应将脚手架上的留存材料、杂物清除干净。4、拆除作业按
9、搭设作业相反程序进行，按自上而下先搭后拆，后搭先拆逐步拆除,一步一清，不得采用踏步式拆法，不准上下同时作业。5、拆下的杆件与零配件，应分类堆放。6、连墙件待其上部杆件拆除完毕（伸上来的立杆除外）后才能松开除去。7、松开扣件的平杆件应随即撤下，不得松挂在架上。8、拆除长杆件时应俩人协同作业，以避免单人作业时闪失事故。9、拆下的杆件应吊运到地面，严禁高空抛掷不得向下抛掷。第七章、安全注意事项1、避雷措施：将首层梁板、内墙水平筋围绕建筑物焊接为环形回路，并引出钢筋与避雷引上主筋焊接，环形回路共引出8根镀锌钢筋与钢管脚手架焊接，所有避雷线路中钢筋直径均不得小于12mm,所有搭接焊应为双边满焊且焊接点长
10、度不得小于6d（或单边焊搭焊接点长度不小于12d）,如焊接点长度不满足要求，则应另加钢筋按要求两边焊接，如实测离镀锌钢筋最远点内脚手架上过渡电阻超过IoQ应增加引出镀锌钢筋以满足要求。2、施工中对使用的材料必须进行严格筛选，锈蚀变形严重的材料严禁使用；3、架子搭设作业时，必须按规定戴安全帽，系安全带，穿软底鞋，所有材料应堆放平稳，工具应放入工具袋内，上下传递物体不得抛掷；4、支搭脚手架必须选用符合规定的架设料具，在架子上作业不得走单杆，必须将安全带系在高处大横杆上；5、相临立杆接头应错开500mm以上，大横杆也须将接头错开，必须有足够数量的小横杆;6、接杆位置超过60Omnl时，应翻搭上步架后
11、再接杆；7、绑十”字斜撑必须从端头第一根立杆开始，斜撑采用对接；8、附柱杆必须与内外排立杆或大横杆连接；9、操作层必须满铺木脚手板，脚手板必须在钢管上铺平、铺稳，并且绑牢；10、大雨、大风之后，必须对架子进行检查；11、脚手架搭完后，应进行检查验收，合格后才能使用；12、安全网与钢管必须绑牢。第八章、落地架计算书钢管脚手架的计算参照建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)建筑地基基础设计规范(GB50007-2002)建筑结构荷载规范(GB50009-2001)钢结构设计规范(GB50017-2003)等规范。一、参数信息：1.脚手架参数搭设尺寸为:立杆的纵距为1.20米
12、,立杆的横距为L05米,立杆的步距为1.80米;计算的脚手架为双排脚手架搭设高度为25.0米，立杆采用单立管；内排架距离墙长度为0.30米；大横杆在上，搭接在小横杆上的大横杆根数为2；采用的钢管类型为483.5;横杆与立杆连接方式为单扣件；扣件抗滑承载力系数为0.80；连墙件采用两步三跨，竖向间距3.60米，水平间距3.60米，采用扣件连接:连墙件连接方式为双扣件；2 .活荷载参数施工荷载均布参数(kN/m2):3.000:脚手架用途:结构脚手架；同时施工层数:2；3 .风荷载参数陕西省西安市地区，基本风压为0.35,风荷载高度变化系数UZ为0.84,风荷载体型系数US为0.65；考虑风荷载4
13、 .静荷载参数每米立杆数承受的结构自重标准(kN/m2):0.1161；脚手板自重标准值(kN/m2):0.350；栏杆挡脚板自重标准值(kN/m2):0.140:安全设施与安全网(kN/m2):0.005；脚手板铺设层数:4；脚手板类别:竹串片脚手板；栏杆挡板类别:栏杆木：5 .地基参数地基土类型:碎石土；地基承载力标准值(kN/m2):500.00:基础底面扩展面积(m2):0.09：基础降低系数:0.40o落地架侧立面图la一立杆纵距h-立杆步距落地架正立面图二、大横杆的计算：大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。按照大横杆上面的脚手板和活荷载作为均布荷载计算大横
