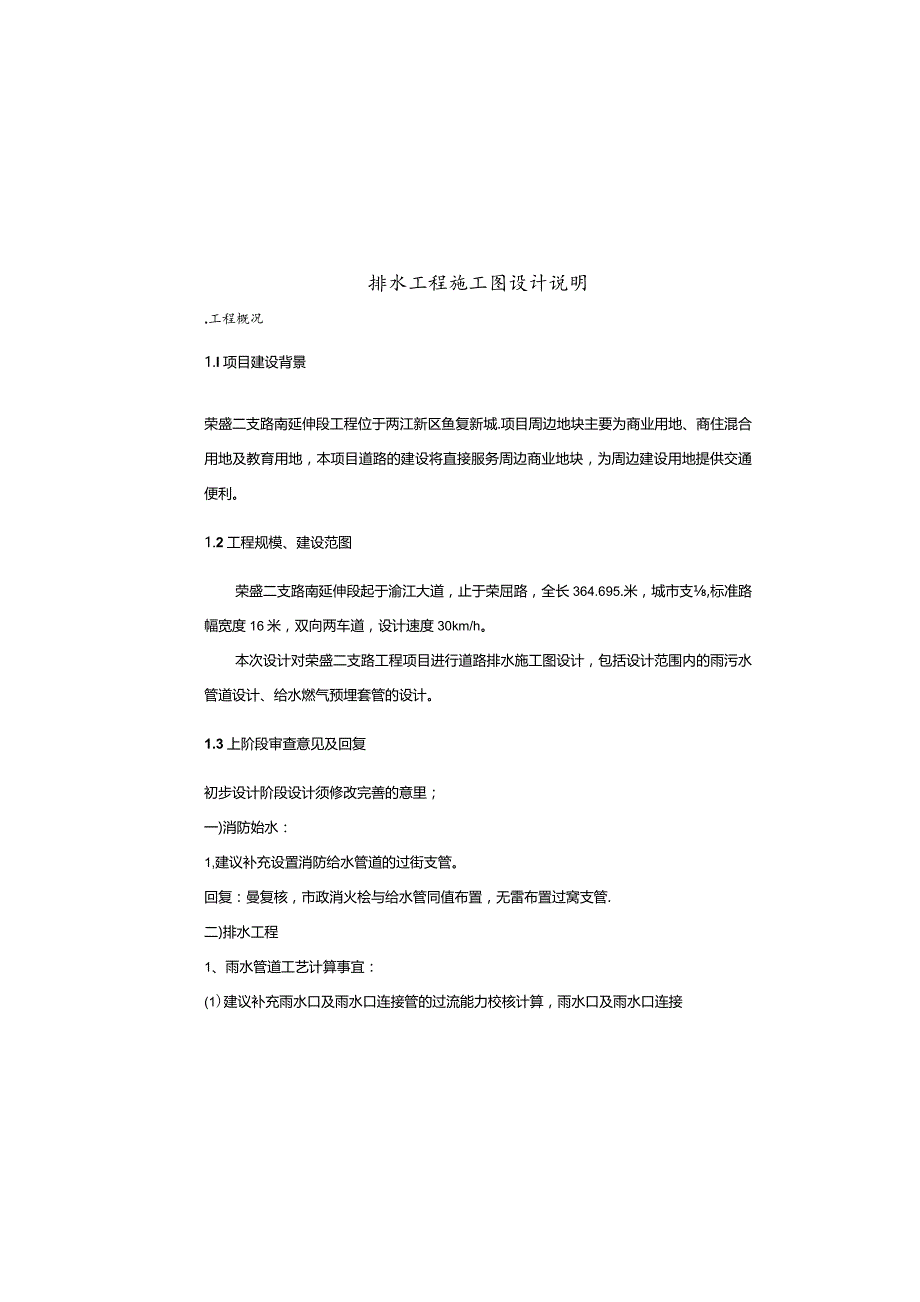

1、排水工程施工图设计说明.工程概况1.l项目建设背景荣盛二支路南延伸段工程位于两江新区鱼复新城.项目周边地块主要为商业用地、商住混合用地及教育用地，本项目道路的建设将直接服务周边商业地块，为周边建设用地提供交通便利。1.2工程规模、建设范图荣盛二支路南延伸段起于渝江大道，止于荣屈路，全长364.695.米，城市支,标准路幅宽度16米，双向两车道，设计速度30km/h。本次设计对荣盛二支路工程项目进行道路排水施工图设计，包括设计范围内的雨污水管道设计、给水燃气预埋套管的设计。1.3上阶段审查意见及回复初步设计阶段设计须修改完善的意里；一)消防始水：1,建议补充设置消防给水管道的过街支管。回复：曼复

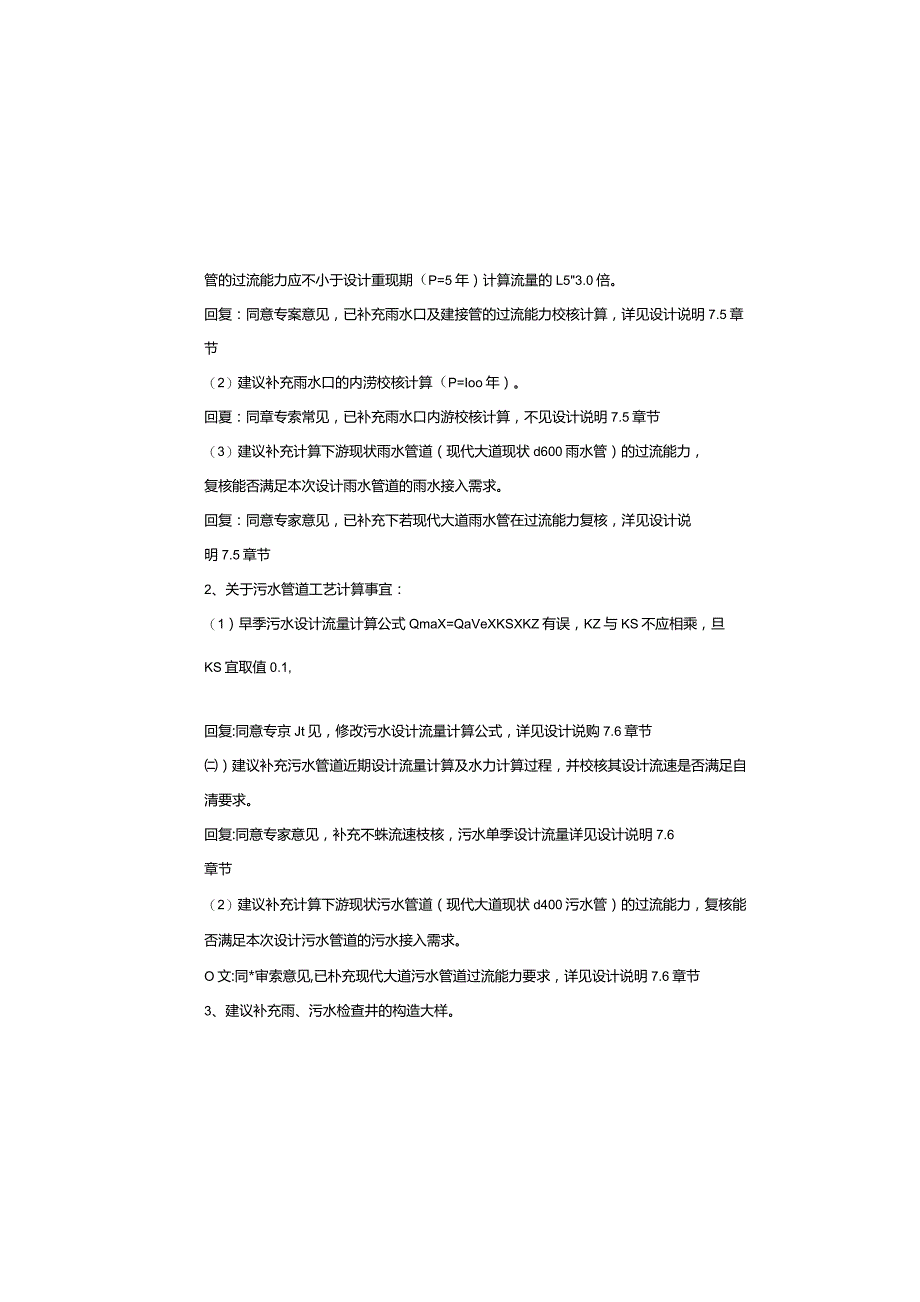

2、核，市政消火桧与给水管同值布置，无雷布置过窝支管.二)排水工程1、雨水管道工艺计算事宜：(1)建议补充雨水口及雨水口连接管的过流能力校核计算，雨水口及雨水口连接管的过流能力应不小于设计重现期（P=5年）计算流量的L53.0倍。回复：同意专案意见，已补充雨水口及建接管的过流能力校核计算，详见设计说明7.5章节（2）建议补充雨水口的内涝校核计算（P=Ioo年）。回夏：同章专索常见，已补充雨水口内游校核计算，不见设计说明7.5章节（3）建议补充计算下游现状雨水管道（现代大道现状d600雨水管）的过流能力，复核能否满足本次设计雨水管道的雨水接入需求。回复：同意专家意见，已补充下若现代大道雨水管在过流能
3、力复核，洋见设计说明7.5章节2、关于污水管道工艺计算事宜：（1）早季污水设计流量计算公式QmaX=QaVeXKSXKZ有误，KZ与KS不应相乘，旦KS宜取值0.1,回复:同意专京Jt见，修改污水设计流量计算公式，详见设计说购7.6章节）建议补充污水管道近期设计流量计算及水力计算过程，并校核其设计流速是否满足自清要求。回复:同意专家意见，补充不蛛流速枝核，污水单季设计流量详见设计说明7.6章节（2）建议补充计算下游现状污水管道（现代大道现状d400污水管）的过流能力，复核能否满足本次设计污水管道的污水接入需求。O文:同*审索意见,已朴充现代大道污水管道过流能力要求，详见设计说明7.6章节3、建

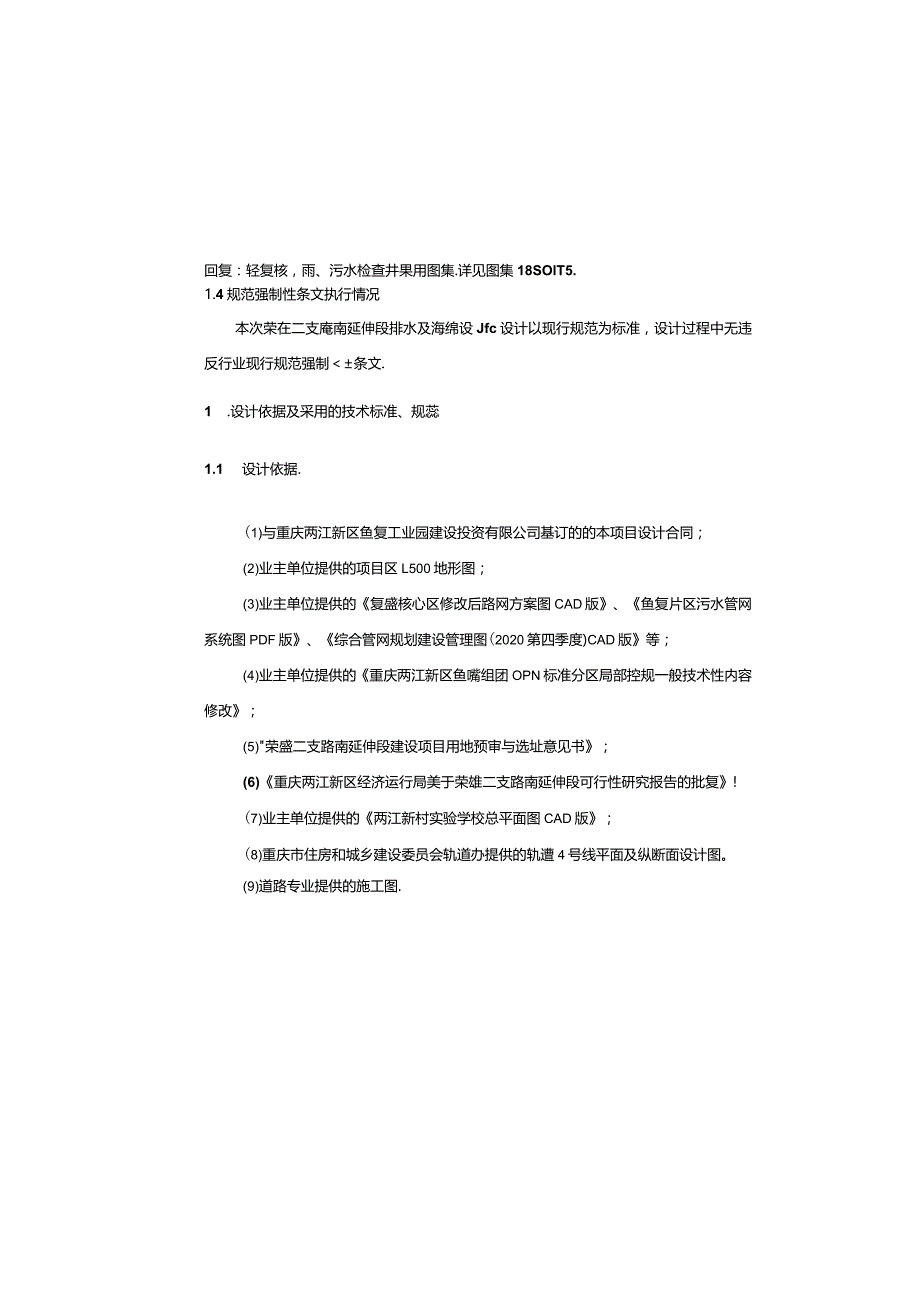

4、议补充雨、污水检查井的构造大样。回复：轻复核，雨、污水检查井果用图集.详见图集18SOlT5.1.4规范强制性条文执行情况本次荣在二支庵南延伸段排水及海绵设Jfc设计以现行规范为标准，设计过程中无违反行业现行规范强制条文.1 .设计依据及采用的技术标准、规蕊1.1 设计依据.(1)与重庆两江新区鱼复工业园建设投资有限公司基订的的本项目设计合同；(2)业主单位提供的项目区L500地形图；(3)业主单位提供的复盛核心区修改后路网方案图CAD版、鱼复片区污水管网系统图PDF版、综合管网规划建设管理图(2020第四季度)CAD版等；(4)业主单位提供的重庆两江新区鱼嘴组团OPN标准分区局部控规一般技术
5、性内容修改；(5)荣盛二支路南延伸段建设项目用地预审与选址意见书；(6)重庆两江新区经济运行局美于荣雄二支路南延伸段可行性研究报告的批复!(7)业主单位提供的两江新村实验学校总平面图CAD版；(8)重庆市住房和城乡建设委员会轨道办提供的轨遭4号线平面及纵断面设计图。(9)道路专业提供的施工图.城市给水工程项目规范(GB55026-2032)城乡排水工程项目规范(CB55027-2022)捷筑与市政工程施工质量控制通用规范(GB55032-2022)建筑给水排水与节水通用规范(GR55020-2021)建筑节能与可再生能源利用通用规范(GB55015-2021)薄筑与市政工程抗震通用规范(GB5
6、5002-2021)工程建设标准强制性条文(城市建设部分)(2013年版)市政公用工程设计文件编制深度规定(20L3版)建筑边坡工程技术规范(GB503302013)混凝土结构设计规范(GB50010-2010)城市通信工程规划规范(GB50853-2013)城镇燃气规划规范(GB/T51098-2015)城市电力规划规范(CB50293-2014)城市内涝防治技术规范(GB51222-2017)城镇雨水调蓄工程技术规范CGB51174-2017)室外给水设计标准CGB50013-2018)室外排水设计标淮CGB50014-2021)给水排水工程管道结构设计规范(GB50332-2017)城市
7、工程管缓踪合规划规范(GB5089-016)城市防读工程设计规范(GB/T50805-2012)用给水排水管道工程施工及验收规范CGB5068-2008)用消防给水及消火栓系统技术规范(GB50974-2014)消防设施通用规范(GB55036-2022)城镇内涝防治技术规范GB51222-2017城镇雨水调蓄工程技术规范GB51174-017雨水集蓄利用工程技术规范GB50596-2010通水路面转和透水路面板(GBT25993-2010)重庆市市政工程施工图设计文件编制技术规定S017年版重庆市城市道路工程施工质量险收规范(DBJ50/T-078-2016)城镇道路路基设计规范(DBJ50
8、-145-2012)重庆市绐水、排水、电力、通信、燃气工程规划导则(2007.12重庆市规划局)重庆城乡规划地下空间利用规划导则2009.12重庆市规划局海绵城市建设技术指南-低影响开发雨水系统构建(2014年10月)重庆市海绵城建设工程设计文件编制深度规定2016.11重庆市城乡建设委员会)重庆市海绵城市规划与设计导则2016.12重庆市城乡建设委员会低影响开发设施施工及验收标准(DBJ50/T-290-2018)用低影响开发雨水系统设计标准(DBJ50/T-292-2018)海绵城市绿地设计技术标准(DBJ50/T-293-2018)重庆市城市道路与开放空间低影响开发雨水设施标准设计图集(
9、DJBTT03)重庆市海绵城市建设管理办法(试行)(渝府办发2018135号)重庆市城乡建设委员会关于贯彻落实重庆市海绵城市建设管理办法（试行）的通知渝建2018558号埋地塑料给水管道工程技术规程（CJJ101-2016/J362-2016）埋地聚乙烯给水管道工程技术规程（CJJl01-2004）危险性较大的分部分项工程安全管理实施细则（2019年版）渝建安发2019】27号用关于进一步加强城市排水管网工程建设质量管理工作的通知渝建发（2019）IO号重庆市最设领域禁止、限制使用落后技术通告（2019年版）3.排水工程3.1 坤水现状本项目西侧有现状的DN4005亏水管、DNI（X）O雨水管
10、，南侧有现状的DN400污水管、DMoO600的雨水管；北侧及东侧暂无现状的雨污水管道。本项目所在区域为御临河流域，最终汇入长江。区域目前暂未形成有组织的雨水系统，雨水沿自然地形排入周边水体。区域内有已经建成的沿御临河敷设的DN8002000的截污千管、日处理能力为4万吨的复盛污水处理厂（一期），主要服务御临河流域（包括龙盛中心区、复盛中心区及龙兴E、L、Q区）。3.2 设计原则1,执行国家有关方针政策，工程设计符合国家有关法规、规范及标准的要求。（1）执行国家关于环境的保护政策，符合国家的有关法规、规范及标准；以城市总体规划和片区控制性详细规划为指导，在道路设计的基础上，对该项目的排水进行系
11、统的工程设计，为规划区内人口和经济增长提供安全的水环境。（2）排水管网设计应满足地区经济和社会长远发展的需要，同时注意远期发展与分期实施相结合的原则。排水管道均按远期设计，并能适应片区建设需要，考虑分期实施的可能性。（3）新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性.（4）排水管网设计注意技术性与经济性相结合。尊重事实，在满足设计标准的前提下，尽量考虑利用现有管网体系和排水设施，并将其整合以发挥功能。（5）设计选材在不断总结科朝和工程实践的基础上，既考虑技术发展的趋势,积极推动新技术、新工艺、新材料
12、的应用，同时又兼顾经济投入的合理性。不得使用淘汰产品及与国家产业政策不符的材料和产品。（6）排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预留足够的空间，为管线综合提供条件，7）在设计范围内，实行严格的雨污分流制系统。（8）所有市政管线均埋地敷设。（9）减少管线在道路交叉口处交叉；当给水管践与污水管先交叉时，给水管线应位于污水管线上方。当工程管线竖向位置发生矛盾时，按下列规定处理：有压管让无压管、可弯曲管让不可弯曲管.分支管线让主干管线、小管径管线让大管径管线。3.3 设计标准反基本弁敷1,设计年限本工程为永久性市政排水工程设计，排水系统规模均接远期规划进行设计。2
13、、排水体制本工程排水体制呆用雨、污水分流制，雨、污水管网分别包成体系。3,设计规模污水按城市琮合污水量(城市综合.用水量标准的90%)和规划人口进行计算.4,基本设计参数根据重庆市山地城市室外排水管渠设计标准(1)最大设计流速：塑胶排水管道Va.=8.Om/s；钢筋混凝土管道VraaX=5s:(2)最小流速污水管道在设计充满度下为m=O.611s(3)雨水管道按满流设计；污水按非满流设计其最大设计充满度按下表，曾径(三)*大设计充满发4000.655009000+70N100O0,75(4)最小管径与最小设计坡度：市政排水管最小管径控制DN400(考虑检修和维护方便)，最小设计坡度控制在i=Q
14、.003。(5)本工程排水管道均采用管顶平接。3.4 雨水系统1 .雨水排放原则雨水均就近排入规划的荣盛路及现状现代大道雨水管道系统，经下游雨水管网排入附近水体，最终进入御临河.综合径流系数：结合规划城市用地情况，综合径流系数巾取0.70,临时排水中取0.40.汇水面积(F)分地块计算(hmi).根据重庆市山地城市室外排水管渠设计标准(DBJ50/T-296-2018),塑料2.雨水量计算管用于排放雨水时最大流速取8m/s,塑料管用于排放污水时取5m/s,钢筋混凝土管最大流速取5m/s。雨水设计流量公式:Q=qF(LZs)暴雨强度(q)采用重庆市城乡建设委员会关于发布重庆市暴雨强度修订公式及设计暴雨雨型的通知(渝建【2017】443号)中渝北区暴雨强度公式计算：q=llll(l+0.9451gP)(t+9.713),(LSHa)道膝名称计算管段Jl务面积+轮输面根设计淹量过流能力管役装度流速(ha)(Ls)(Vs)()(%)荣盛二支路南YlY60,890254.31347.105000.5L768延伸段Y7Y131.23+0351.47624.785001.623.182雨水系统计算结果见下表:雨水管渠设计重现期(年)城区类型城慎类型中心城区非中心城区中心城区的重要地区
